ABAI

Équerre d'isolation acoustique

L'equerre acoustique ABAI est une équerre innovante car elle associe une équerre classique à un matériau d'isolation acoustique. Elle permet la connexion entre éléments de mur et de plancher en panneaux multiplis (CLT), tout en garantissant une isolation phonique grâce à une bande préinstallée de 12 mm sous l'équerre.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 3 mm.

Avantages

  • Réduction du transfert phonique entre composants de la structure,
  • Etanchéité à l'air améliorée,
  • Solution rapide à mettre en oeuvre.

Application

Support

  • Porteur : bois massif, bois lamellé-collé, bois lamellé-croisé,
  • Porté : bois massif, bois lamellé-collé, bois lamellé-croisé.

Domaines d'utilisation

  • Connexion et isolation phonique des murs et planchers,
  • Assemblage de panneaux CLT.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C D E t Ø5 Ø11 Ø7
ABAI10511310390106183833

A fixer avec la référence de vis SDS25600MB.

Valeurs caractéristiques

Références Valeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] Coefficient de raideur Kser par direction d'effort [kN/mm]
Aile A Aile B R1.k R2/3.k R4.k R5.k R1.k R2/3.k R4.k R5.k
Qté type Qté type
ABAI1058CNA4,0x603SDS256002,0/kmod2,0/kmod3,3/kmod2,3/kmod0.80.681.160.8

Pour les efforts combinés, se référer à la formule suivante :



Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 1 équerre

Références Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] Coefficient de raideur Kser par direction d'effort
Aile A Aile B R1.k R2/3.k R4.k R5.k R1.k R2/3.k R4.k R5.k
Qté Type Qté Type
ABAI1058CNA4,0x603SDS256002.22.23.72.60.80.681.160.8

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE.

Pour les combinaisons d'efforts:



Installation

Montage

Installation

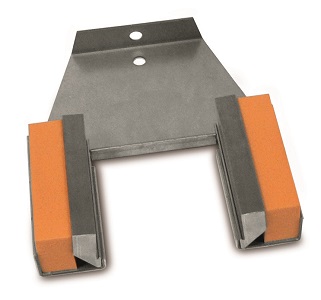

Pour une efficacité totale, la présence d'une bande isolantes sous les panneaux murs CLT est impérative. Un gabarit de montage (réf. MOABAI) est disponible pour une meilleure pose de l'équerre ABAI. Il évite en effet la compression de la bande présente sous l'équerre.

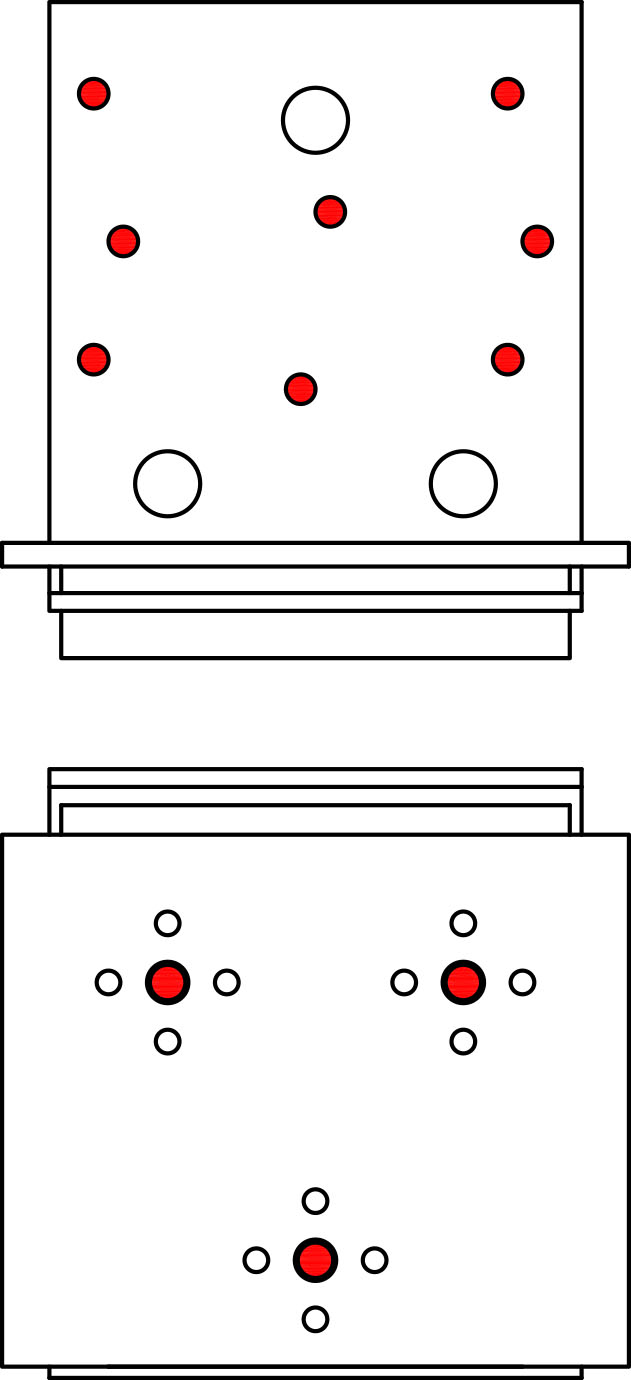

Fixations préconisées :
Aile B :

  • Pointes annelées CNA Ø4,0x60,
  • Vis CSA Ø5,0x50 mm,
  • SSH Ø10 x 50 mm,
  • Boulons Ø10,
  • Tirefonds Ø10.

Aile C :

  • Vis SDS25600 (dimensions Ø6,4x152 mm).
