RB

Support de faîtage

Le support de faîtage RB permet de remplacer les lisses de rehausses nécessaires à la ventilation de toiture. Il se cloue directement sur la poutre faîtière, ce qui facilite le réglage final.

Classe service 3
Exterieur
Acier galvanisé

Présentation

Images

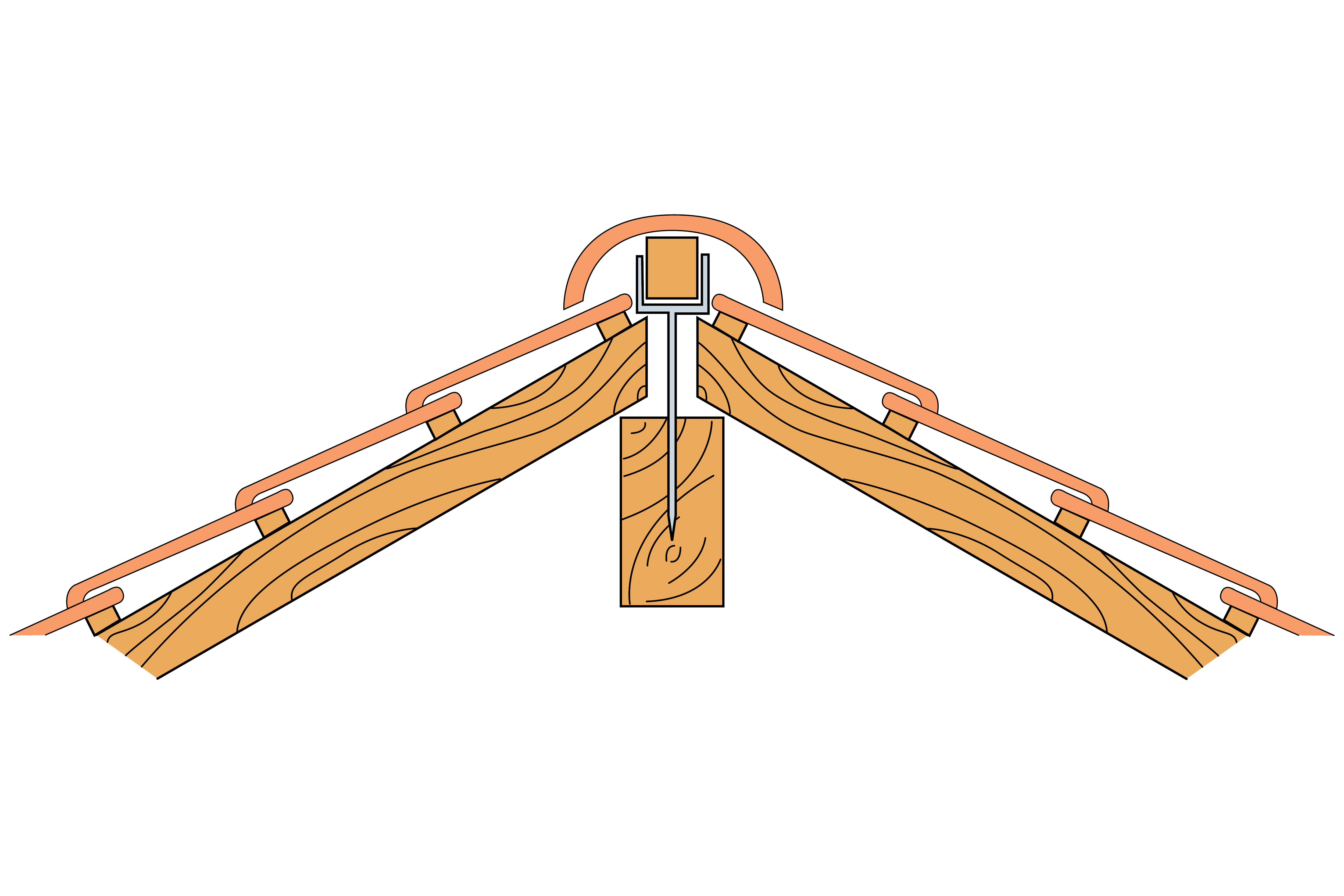

Fixation du connecteur dans la panne faîtière

Caractéristiques

Matière

  • Acier galvanisé à chaud
  • Épaisseur 1,6 mm

Avantages

  • Simplicité de mise en œuvre et de réglage grâce à sa pointe

Application

Support

  • Porteur : bois
  • Porté : faîtage, lisses, couverture...

Domaines d'utilisation

  • Fixation de lisses...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Ø Clou
A B C F Ep.
RB200404050212001.64 Ø3,7Ø7
RB220404050212201.64 Ø3,7Ø7
RB250404050212501.64 Ø3,7Ø7
RB300404050213001.64 Ø3,7Ø7

Installation

Montage

Fixations

  • Pointes annelées CNA Ø425x35
  • Clou Ø7 mm (longueur suivant le modèle)

Installation

  1. Positionner le support de faîtage dans la structure,
  2. Enfoncer-le dans le support,
  3. Positionner le faîtage dans le support,
  4. Fixer le faîtage dans le support,
  5. Ajuster la hauteur du support dans la structure.

Le RB se fixe sur chaque fermette. L'entraxe est donc de 50 ou 60 cm, en fonction de la distance entre fermettes et chevrons.

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
