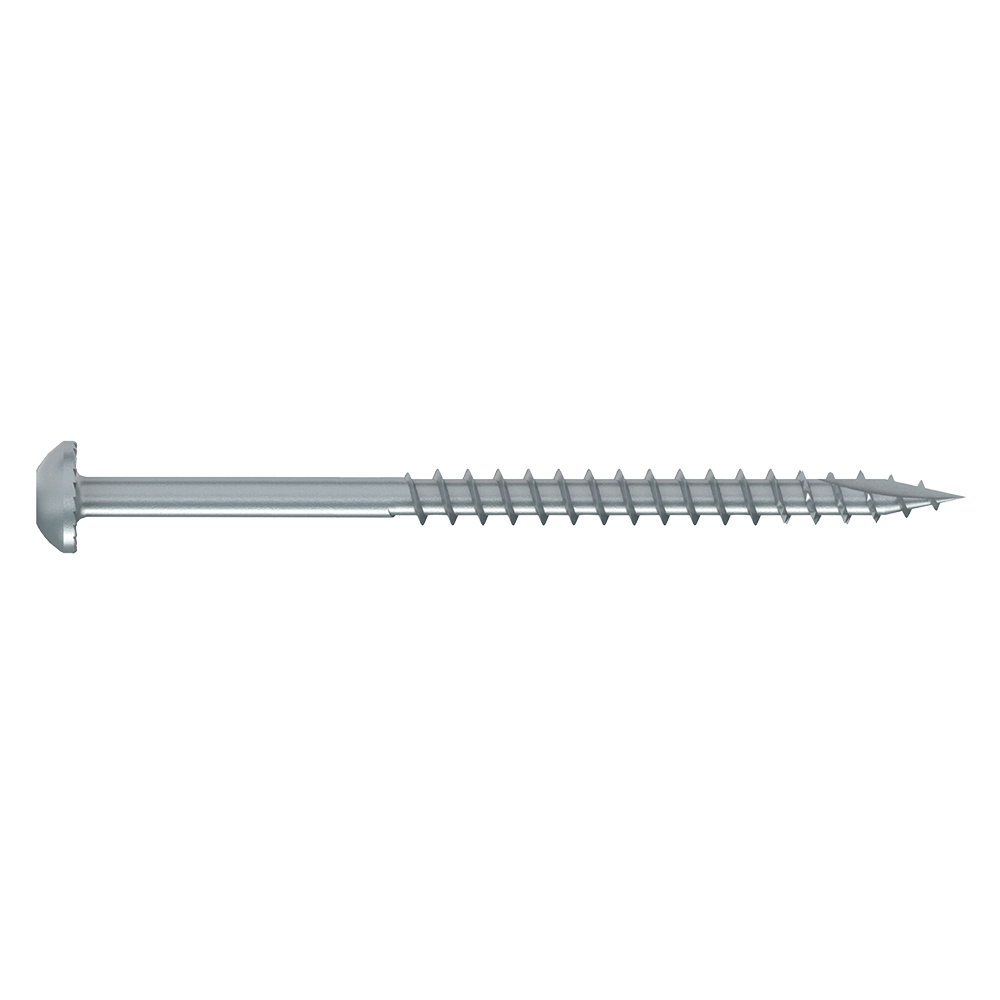

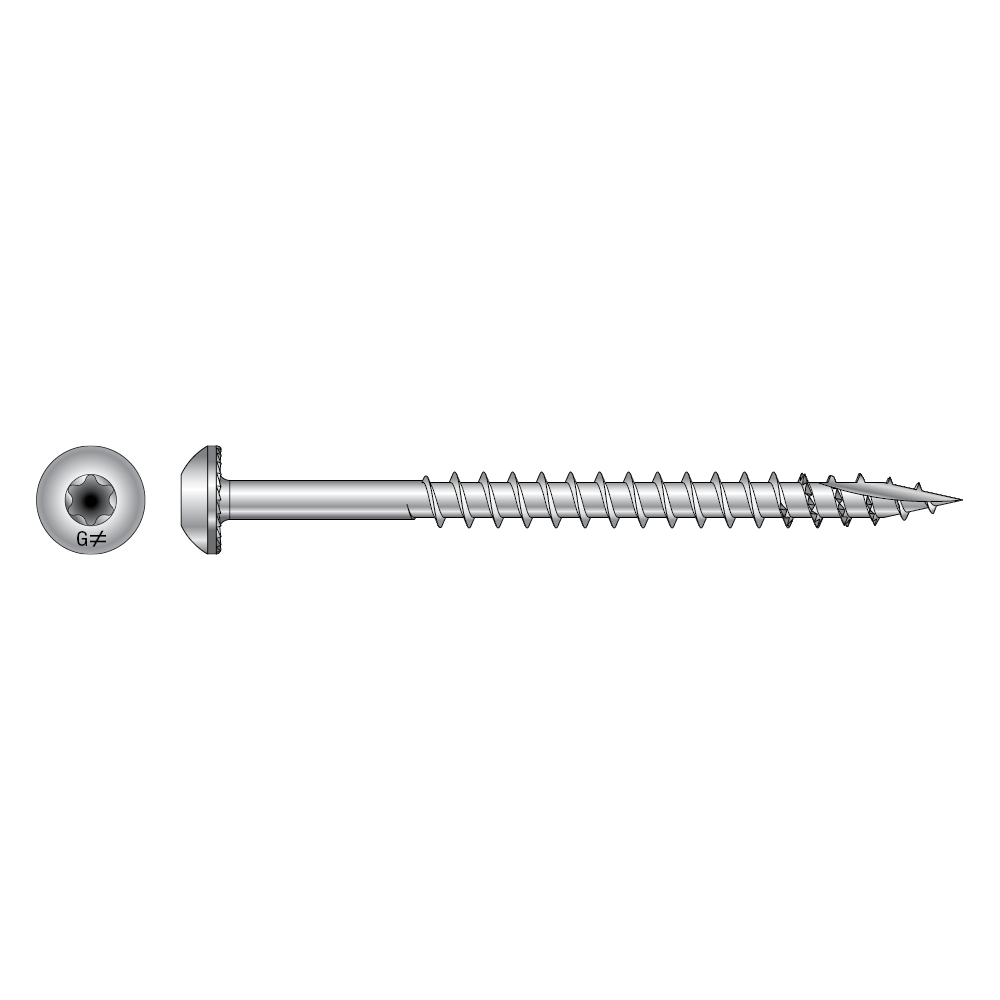

TTUFP

Vis bois sur bois ou acier sur bois

La vis bois sur bois ou acier sur bois TTUFP permet un bon assemblage des pièces entre elles grâce à sa tête plate.

Marquage CE
ETA
Classe service 1
Acier électrozingué
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Acier electrozingué 5 µm

Avantages

  • Tête plate : permet un assemblage optimum,
  • Filet asymétrique à grand pas et cranté : forte résistance à l'arrachement, meilleure évacuation des poussières,
  • Pointe anti-fendage : amorce parfaite même dans les bois durs.

Application

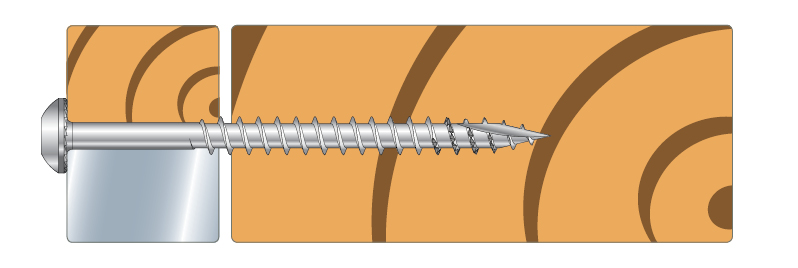

Support

  • Bois sur bois,
  • Acier sur bois.

Domaines d'utilisation

  • Bois massif, lamellés dérivés du bois pour ossatures,
  • Planchers OSB sur poutres en I et solives en bois massif,
  • Montants pour pose de systèmes ITE...

Données techniques

Dimensions

Dimensions

Références Code article DB nr. NOBB nr. Dimensions fixations [mm] Qty/box
d l dh d1 lg Embout Thread
TTUFP3.0X15*745111950006532944963155.5215T-10FT200
TTUFP3.0X20*745131950008532945003205.5220T-10FT200
TTUFP3.5X15*745121950007532945153.5156.62.215T-15FT200
TTUFP3.5X20*745141950009532945263.5206.62.220T-15FT200
TTUFP3.5X25*745151950010532945343.5256.62.225T-15FT200
TTUFP3.5X30*745171950011532945453.5306.62.230T-15FT200
TTUFP4.0X15*745181950012532945534157.62.515T-20FT200
TTUFP4.0X20*745191950013532945644207.62.520T-20FT200
TTUFP4.0X25*745201950014532945724257.62.525T-20FT200
TTUFP4.0X30*745211950015532945834307.62.530T-20FT200
TTUFP4.0X35*745221950016532945984357.62.535T-20FT200
TTUFP4.0X40*745231950017532946024407.62.540T-20FT200
TTUFP4.0X50*745241950018532946174507.62.530T-20PT200
TTUFP5.0X30745251950019532946215309.73.226T-25FT200
TTUFP5.0X40745261950020532946365409.73.236T-25FT200
TTUFP5.0X50745271950021532946405509.73.230T-25PT200
TTUFP5.0X60745281950022532946555609.73.235T-25PT200
TTUFP5.0X70745291950023532946665709.73.240T-25PT100
TTUFP5.0X80745301950024532946745809.73.250T-25PT100
TTUFP6.0X407453219500265329469364011.73.835T-30FT100
TTUFP6.0X507453319500275329470465011.73.830T-30PT200
TTUFP6.0X607453419500285329471266011.73.835T-30PT200
TTUFP6.0X707453519500295329472367011.73.840T-30PT100
TTUFP6.0X807453619500305329473868011.73.850T-30PT100
TTUFP6.0X10074531195002553294685610011.73.860T-30PT100

*non couvert par le marquage CE

Propriétés caractéristiques

Références Propriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nmm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
TTUFP5.0X3067201516.97.9
TTUFP5.0X4067201516.97.9
TTUFP5.0X5067201516.97.9
TTUFP5.0X6067201516.97.9
TTUFP5.0X7067201516.97.9
TTUFP5.0X8067201516.97.9
TTUFP6.0X40950012.517.411.1
TTUFP6.0X50950012.517.411.1
TTUFP6.0X60950012.517.411.1
TTUFP6.0X70950012.517.411.1
TTUFP6.0X80950012.517.411.1
TTUFP6.0X100950012.517.411.1

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)
