FTETL

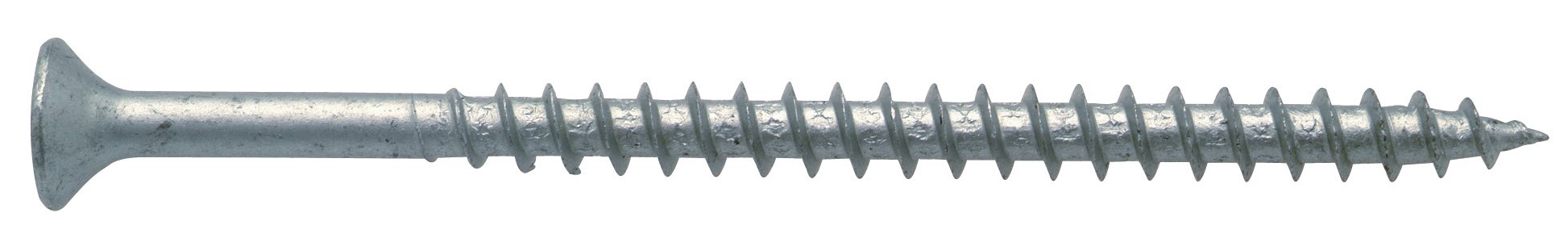

Vis pour étriers à queue d'aronde

Les vis à tête Torx sont utilisées pour des applications spécifiques telles que l'assemblage des étriers à queue d'aronde type ETB. Elles permettent un vissage rapide en assurant un bon maintien sur les visseuses électriques.

Fiche technique

Classe service 2

Acier électrozingué

Intérieur

Présentation

Images

Caractéristiques

Matière

Acier électrozingué blanc.

Avantages

Grand confort de mise en oeuvre,
Utiliser en embout Torx 20 pour le vissage.

Application

Support

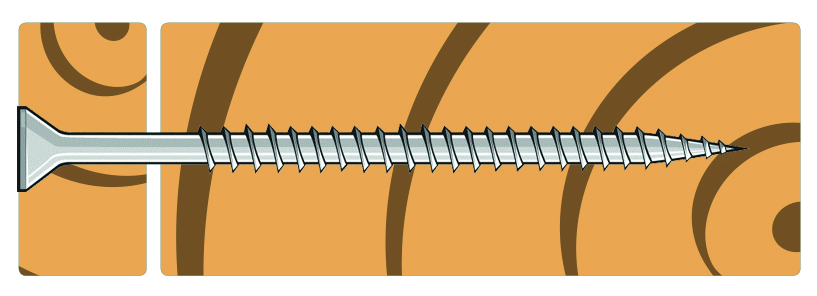

Porteur : bois massif, bois composite, bois lamellé-collé,
Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

Etriers à queue d'aronde ETB.

Vissage

Embout Torx 20.

Données techniques

Dimensions

Dimensions

Références	Dimensions fixations [mm]
Références	d	l	d_h	d₁	l_g	Embout
FTETL5.0X80	5	80	9.7	3.2	61	T20

Capacités

Références	Propriétés caractéristiques
Références	Moment d’écoulement plastique caractéristique – M_y,k [Nm]	Paramètre de résistance caractéristique à l’arrachement - f_ax,k,90° [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - f_head,k [N/mm²]	Résistance caractéristique en traction - f_tens,k [kN]
FTETL5.0X80	5.9	14	17.3	7.9

Détails techniques supplémentaires disponibles dans l'ATE-12/0114.

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
Aucun article disponible.	Aucun article disponible.	Aucun article disponible.	Aucun article disponible.	Aucun article disponible.	Aucun article disponible.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

Aucun article disponible.
