Quik Drive®
Accessoires
ADAPTER

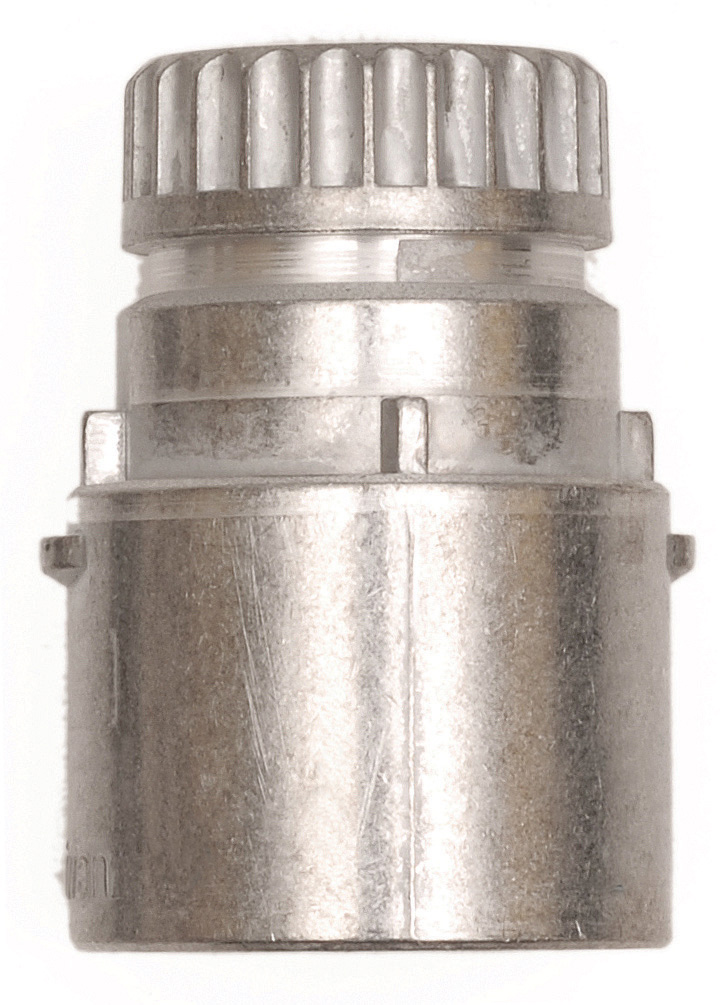

Adaptateur pour le système Quik Drive

Pour transformer facilement et en quelques secondes votre visseuse débrayable en système de vissage Quik Drive, Simpson Strong-Tie vous propose une très large gamme d'adaptateurs. Chacun d'entre eux est adapté aux modèles de visseuses disponibles sur le marché. Découvrez dans le tableau ci-dessous celui qui correspond à vos besoins.

Fiche technique
Aluminium

Présentation

Images

Fixation de l'adaptateur dans l'outil
3. Installez l'adaptateur.
4. Insérez le mandrin.

Caractéristiques

Matière

  • Aluminium

Avantages

  • Chaque modèle est livré avec une clé Allen,
  • Faciles et rapides à installer,
  • Compatibles avec tous les modèles de visseuses du marché.

Application

Domaines d'utilisation

  • Liaison entre la visseuse et l'outil Quik Drive.

Support

  • Visseuses filaires,
  • Visseuses sur batterie.

Données techniques

Guide de choix

Références Compatibilité visseuse
ABO1E-RCBOSCH® GSR 6-25, GSR 6-45 (> 2008), GSR 18V-ECTE
ABOE-RCHITACHI® W8VB, W8VB2, W6VB2, W6VB3, W6VA3, W6VA4, W6V3, W6V4, W6VM
AHT2E-RCBOSCH® GSR 6-20, GSR 6-40 (< 2008), GSR 12VET (< 2008)
AHIE-RCHILTI® SF4000, SF4000A, SD2500, SD5000/6000, SD5000-A22
AHI1E-RCMAKITA® FS2300K, FS4000K, FS6300K
AMAE-RCDEWALT® DCF620N, DCF621N
AMA9E-RCMAKITA® 6823, 6824, 6825RK, 6826
AHTE-RCHILTI® ST1800, ST1800-A22, ST2500
DWA7G2HITACHI® WH18DL, WH18DMR
ADWE-RC-
AMA4E-RC-
AMIE-RCMilwaukee® TKSE2500Q, DWSE4000Q4
DWA3G2DEWALT® DCF622
AMA8E-RCMAKITA® BFS440, BFS450, DFS450
ASPITE-RCSPIT® 214, 216, 216HDI, 217LI, 218LI KRESS® ATBS180
  • Bosch® est une marque de Bosch Tool Corporation
  • DeWalt® est une marque de DeWalt Industrial Tool, Co
  • Fein® est une marque de C. & E. Fein GmbH
  • Hilti® est une marque de Hilti Corportaion
  • Hitachi® est une marque de Hitachi Koki Co., LTD
  • Kress® est une marque de Kress-elektrik GmbH & Co. KG
  • Makita® est une marque de Makita Corporation
  • Metabo® est une marque de Metabowerke GmbH
  • Milwaukee® est une marque de Milwaukee Electric Tool Corporation
  • Spit® est une marque de Société de Prospection et d’Inventions Techniques SPIT (SA)
  • cliquez sur ce lien: Vidéo de démonstration de montage

Adaptateurs

Références Visseuses filaires compatibles Visseuses à batterie compatibles Compatibilité avec la rallonge QDEXTE
ABO1E-RCBosch® GSR 6-25, GSR 6-45Bosch® GSR 10,8V-EC, GSR 18V-EC TEYes
ABOE-RCWurth® SBR6-E--
AHIE-RCHitachi® W8VB, W8VB2, W6VB2, W6VB3, W6VA3, W6VA4, W6V3, W6V4, W6VMMetabo® SE18LTX25000, SE18LTX4000, SE18LTX6000Yes
AHT2E-RCHilti® SF4000, SD2500, SD5000, SD6000Hilti® SF4000A, SD5000ANo
AMA9E-RCMakita® FS2300, FS2500, FS4000, FS43000, FS6300Makita® BFS451, DFS250, DFS251, DFS451, DFS452Yes
AMAE-RCMakita® 6822 - 6824--
AHI1E-RC-Hitachi® WH18DL/DM-
AHTE-RCHilti® ST1800, ST2500Hilti® ST1800-A22No
DWA7G2-DeWalt® DCF620N, DCF621NNo
ADWE-RC---
AMA4E-RC--No
AMIE-RC---
DWA3G2-DeWalt® DCF622Yes - Modification Required*
AMA8E-RC-Makita® BFS440, BFS450, DFS450No
ASPITE-RC--Yes

Pour accéder au tutoriel de modification, cliquez ici

Installation

Montage

Installation

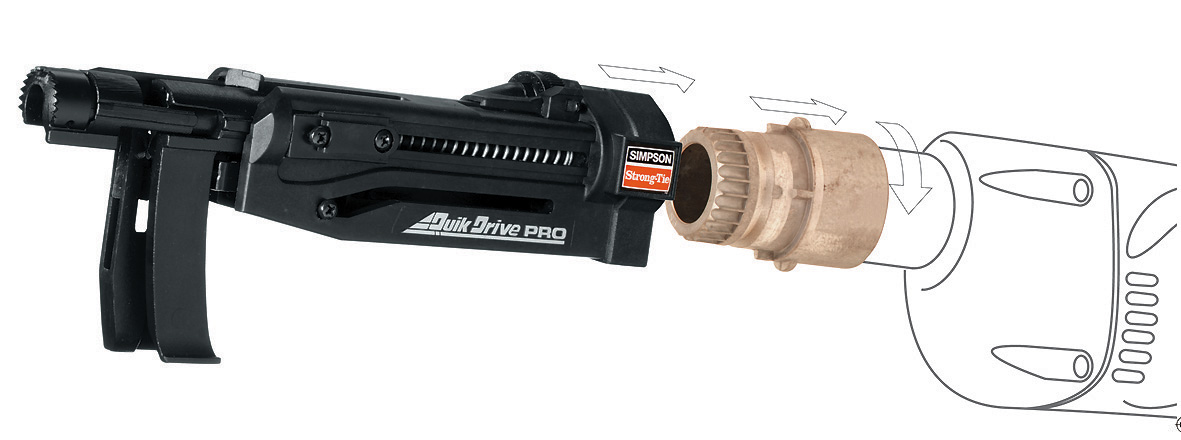

  • 1. Extraire le porte-embout et la butée de profondeur,
  • 2. Aligner,
  • 3. Resserrer les vis de fixation de l'adaptateur.

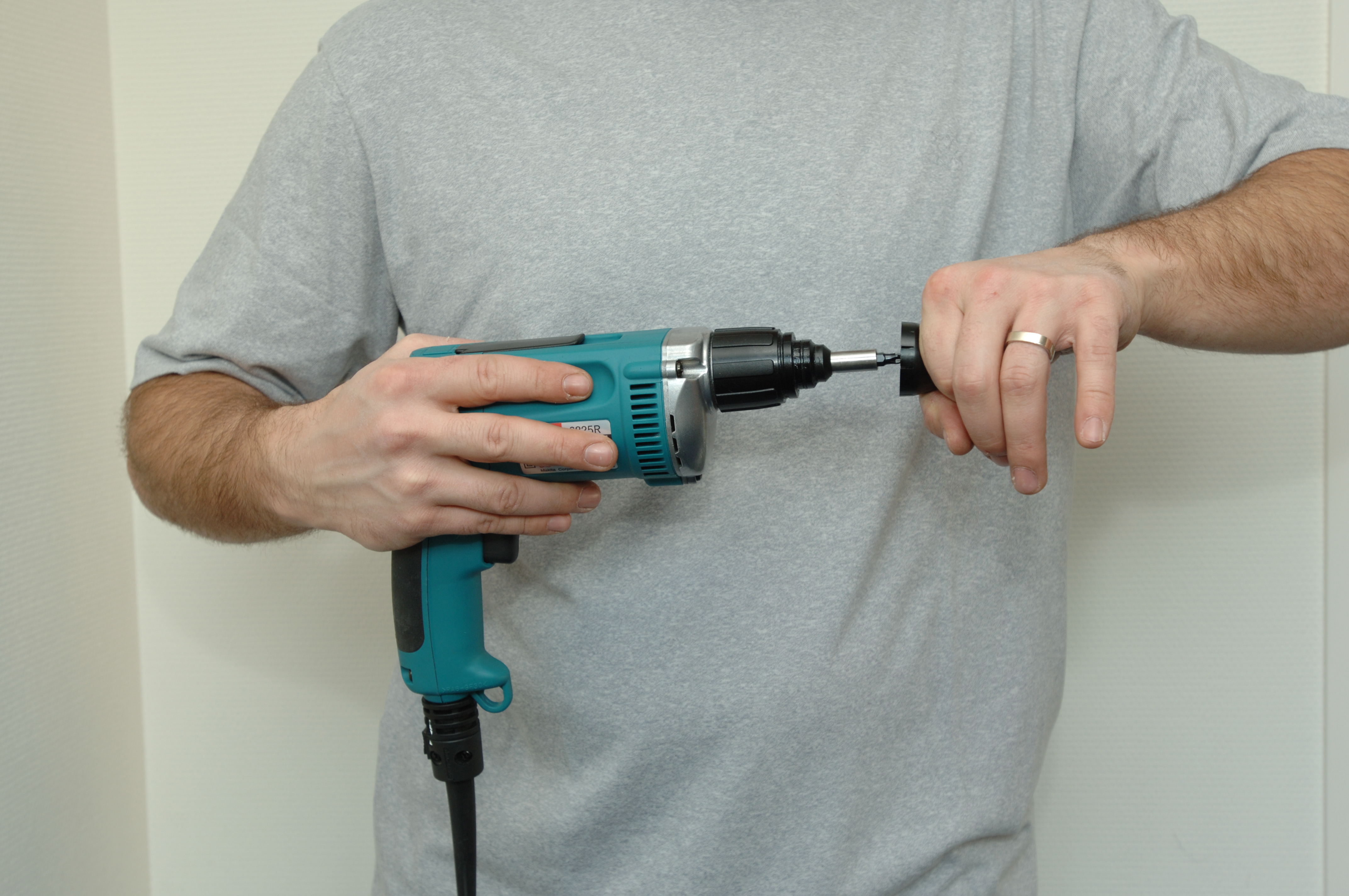

1. Retirez le manchon de votre visseuse.

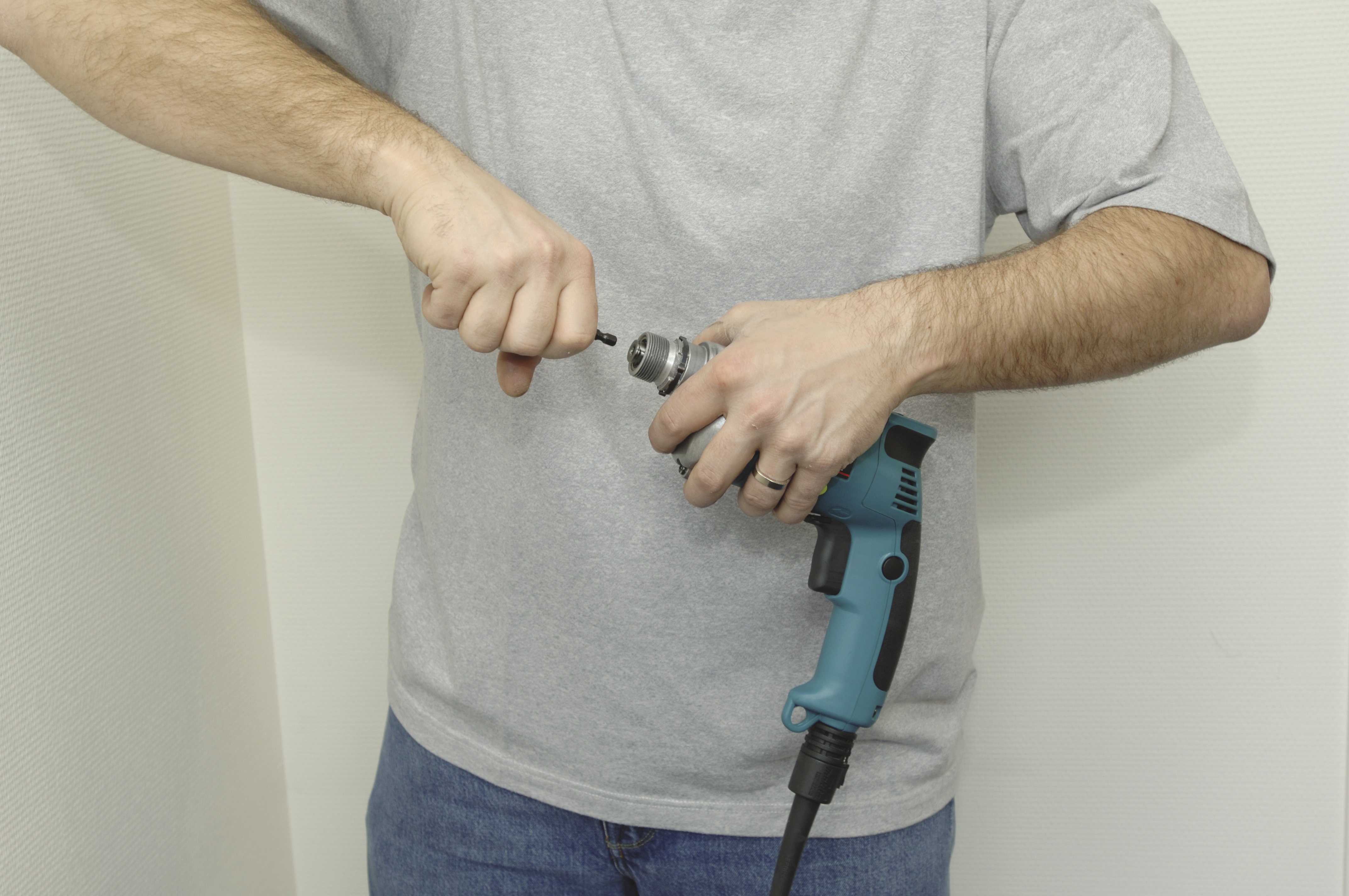

2. Retirez ensuite l'embout.

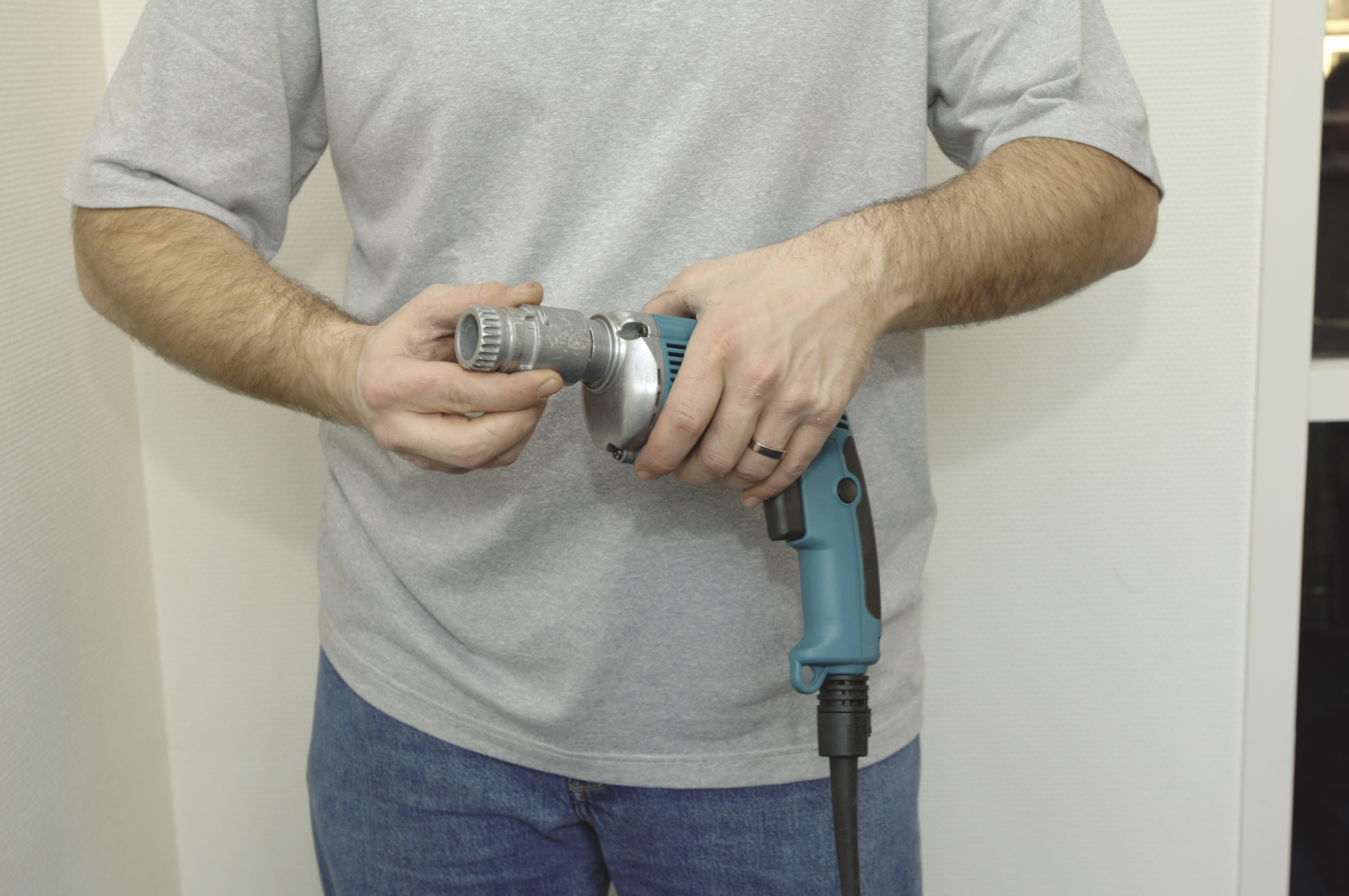

3. Installez l'adaptateur.

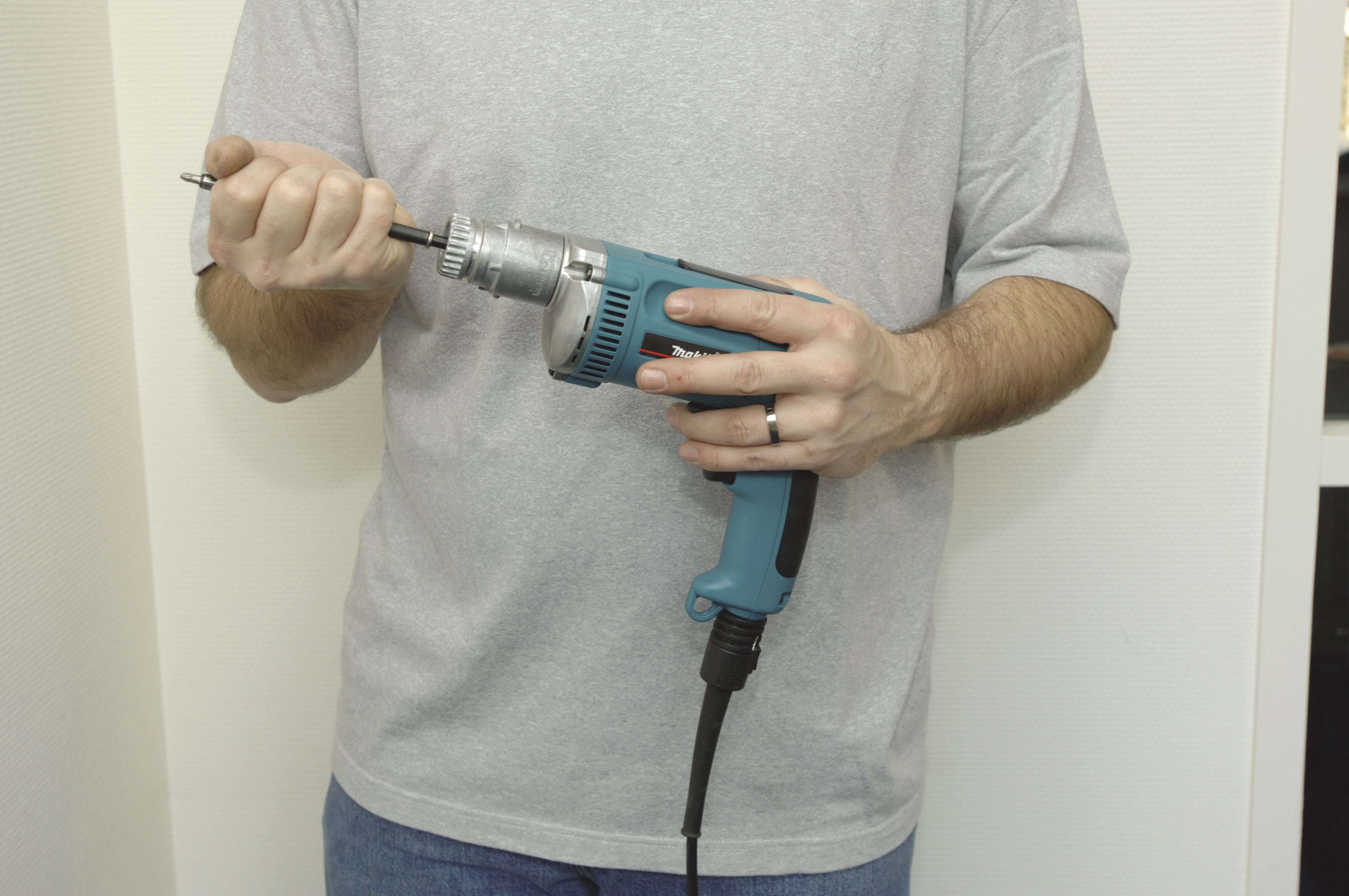

4. Insérez le mandrin.

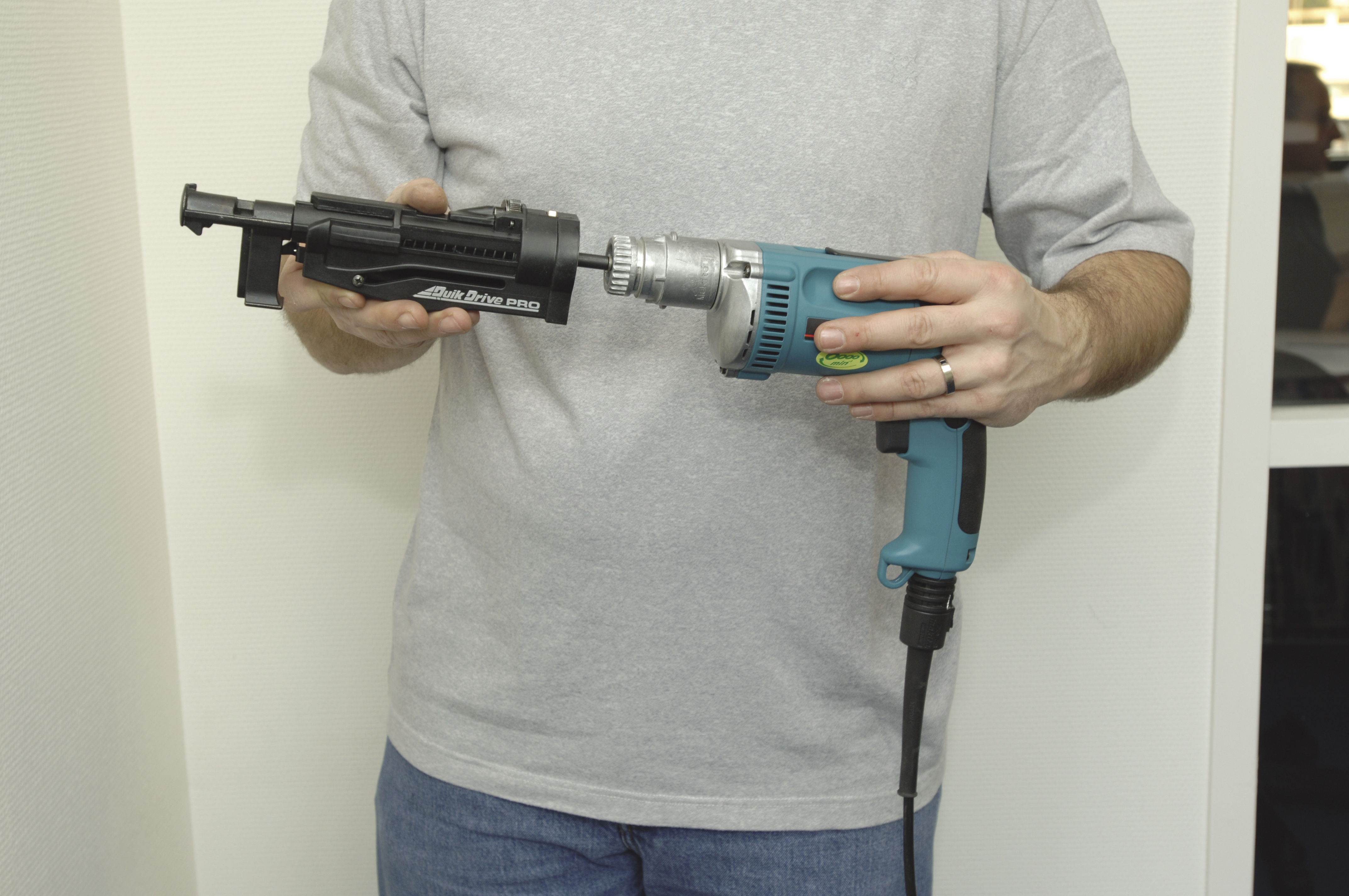

5. Engagez le chargeur sur le mandrin et enclenchez-le sur l'adaptateur.

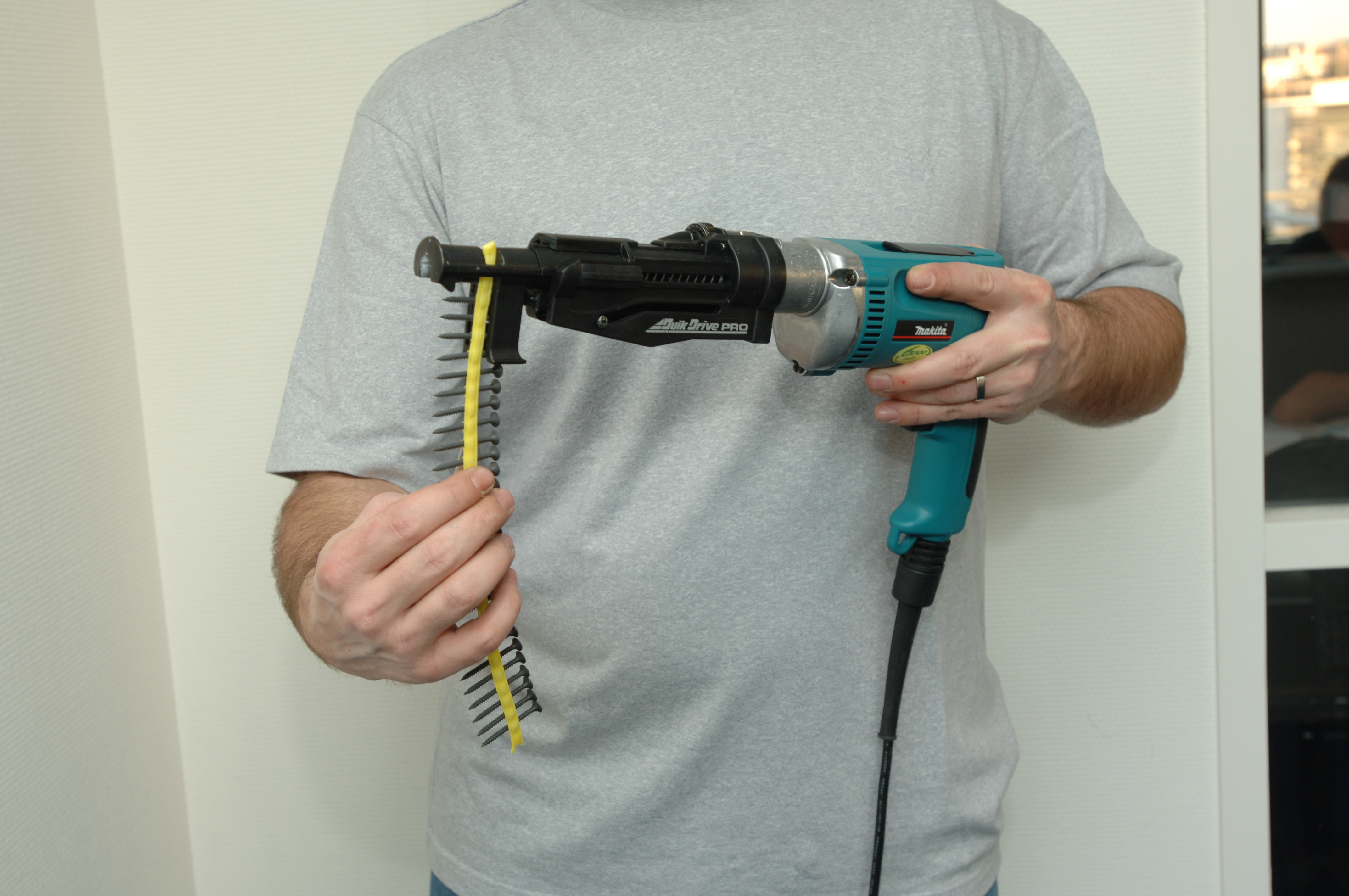

6. Insérez la bande de vis, pointe dirigée vers le haut : votre visseuse est prête !
Fixation de l'adaptateur dans l'outil
