Connexions pour assemblage des charpentes bois
Gamme Nuances
CABOCHONPB

Chapeau pyramide pour poteau bois - Finition Noire

Ce chapeau pyramidal noir offre une protection parfaite de vos poteaux bois de section 70 et 90 mm. Idéal pour la finition de vos clôtures et structures de jardin.

Fiche technique
Classe service 3
Exterieur
Finition noire

Présentation

Images

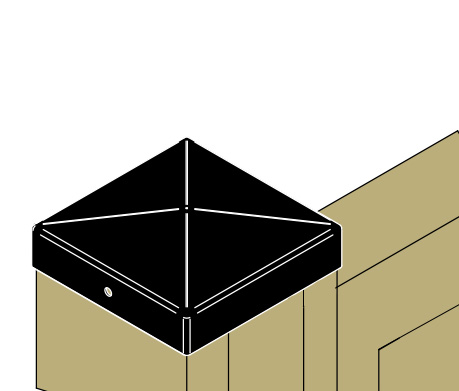

CABOCHONPB situation.png

Caractéristiques

Matière

  • Acier DD11 suiavnt NF EN 10111,
  • Finition peinture en poudre Polyester Architecture RAL 9005.

Avantages

  • Protège et évite la pourriture du bois,
  • Compatible avec les sections de poteau courantes du marché,
  • Finition noire pour un assemblage discret dans la structure,
  • Fourni avec deux vis têtes noires de fixation.

Application

Support

  • Poteaux bois de section 70 et 90 mm.

Domaines d'utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin, ...

Données techniques

Dimensions


Dimensions

Références Poteau carré Dimensions [mm] Perçages
A B C Ø4,5
CABOCHON 70PB X 71 71 35 2
CABOCHON 90PB 91 91 35 2

Installation

Montage

Installation

La pose du cabochon s'effectue uniquement sur des poteaux carrés. Le caobchon est mis en place sur la tête du poteau, qui doit être coupé d'équerre pour une installation simplifiée. Le cabochon est maintenu par deux vis Ø4,0 mm (fournies).

Produits associés

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
