Inox

TSS A2

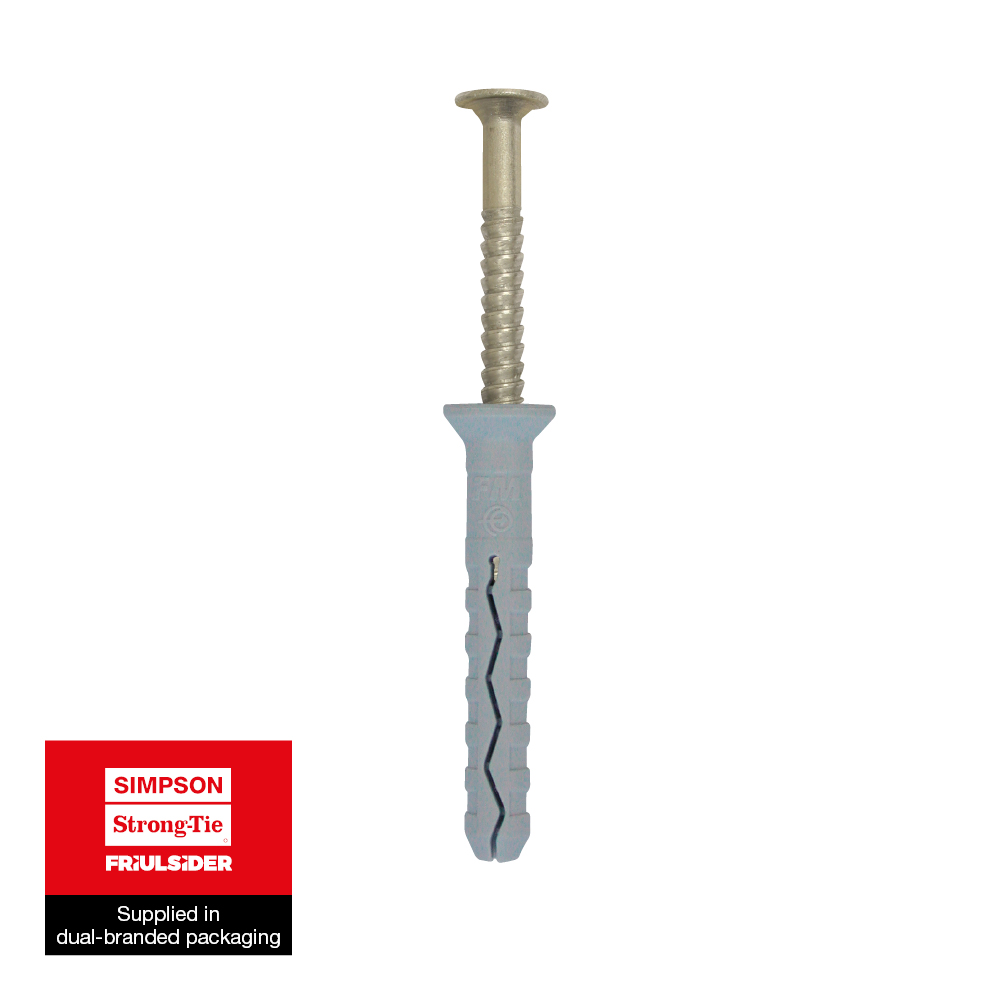

Cheville à frapper à collerette fraisée - Inox A2

La cheville à frapper à colerette fraisée TSS A2 convient pour la fixation rapide d'éléments légers sur supports divers en extérieur

La cheville en nylon limite le transfert thermique, et la pointe préassemblée dans la cheville permet l'expansion de la cheville lors de la frappe.

Fiche technique

Marquage CE

ETA

Exterieur

Acier inoxydable A2

Classe service 3

Présentation

Images

Caractéristiques

Matière

Cheville : nylon gris,
Vis : acier électrozingué.

Avantages

Montage et démontage très simple grâce au clou fileté,
Expansion par vissage ou frappe,
Plaquage parfait contre le matériau, à fleur de la surface,
Fente zigzag pour éviter le désaxage du clou.

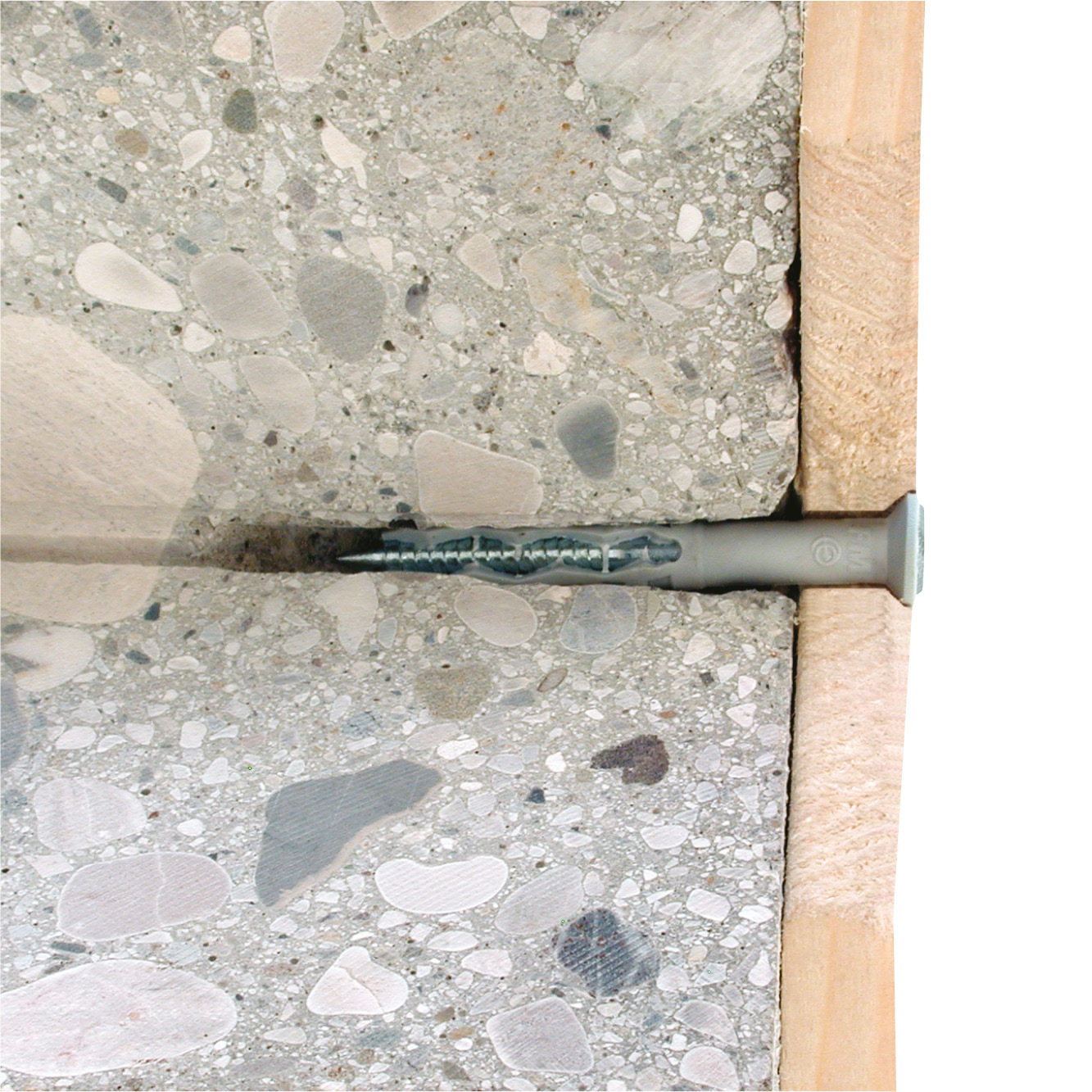

Application

Domaines d'utilisation

Chevrons ou tasseaux,
Equerres simples et de menuiseries,
Rails et colliers pour câbles et tuyaux,
Revêtements minces en façades extérieur et intérieur.

Supports

Béton non fissuré,
Maçonnerie creuse et pleine,
Béton cellulaire.

Données techniques

Dimensions

Référence	Dimensions des fixations nylon								Données de pose des fixations nylon
	Information produit[mm]								Données de montage
	Réference produit	Ep. max élément à fixer [tfᵢₓ][mm]	Ø vis [d][mm]	Longueur vis [Lv][mm]	Ø colerette [dᵣ][mm]	Qté par boîte[stk]	Qté par surconditionnement	Poids[kg]	Dimensions [d₀xL][mm]	Profondeur mini perçage [h₁][mm]	Profondeur d'ancrage nominale [hₙₒₘ][mm]	Ep. mini support [hₘᵢₙ][mm]
62203x0504000	TSS A2	15	3.4	45	8.5	200.0	2000.0	0.004	Ø5x40▲*	35	25	50
62203x0604000	TSS A2	10	3.8	45	10	200.0	1600.0	0.004	Ø6x40	40	30	100
62203x0605000	TSS A2	20	3.8	55	10	100.0	1000.0	0.005	Ø6x50	40	30	100
62203x0606000	TSS A2	30	3.8	65	10	100.0	800.0	0.007	Ø6x60	40	30	100
62203x0608000	TSS A2	50	3.8	85	10	100.0	800.0	0.008	Ø6x80	40	30	100

* non couvert par le marquage CE

Valeurs de calcul - 1 ancrage - pas de distance aux bords

Référence	Charges des fixations nylon
	Valeurs de calcul - cheville isolée - pas de distance aux bords
	Valeurs de calcul
	Moment de flexion Mᵣd[Nm]	Traction - Nᵣd (¹)		Cisaillement - Vᵣd (¹-²)
	Moment de flexion Mᵣd[Nm]	C20/25[kN]	Brique pleine[kN]	C20/25[kN]	Brique pleine[kN]
62203x0504000	-	0.23	0.2	0.6	0.6
62203x0604000	-	0.6	0.36	0.6	0.6
62203x0605000	-	0.6	0.36	0.6	0.6
62203x0606000	-	0.6	0.36	0.6	0.6
62203x0608000	-	0.6	0.36	0.6	0.6

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l'ETE

Installation

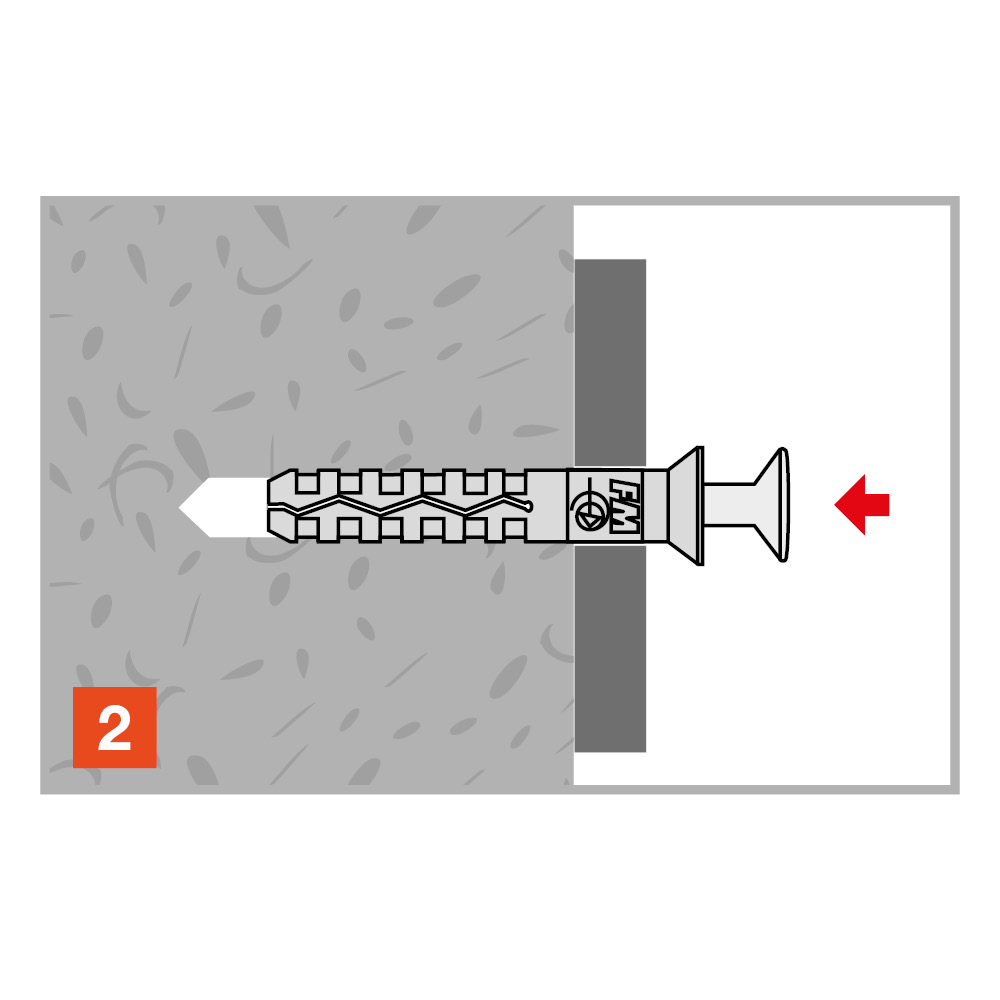

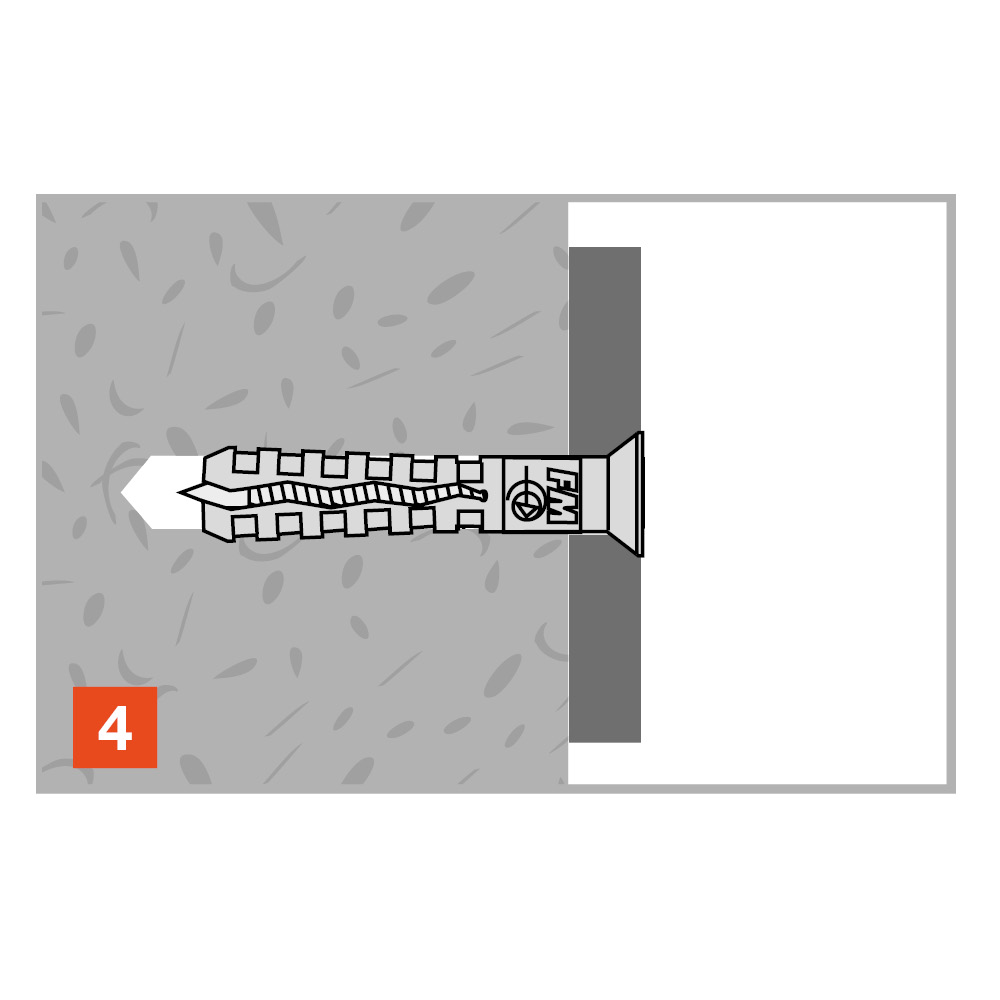

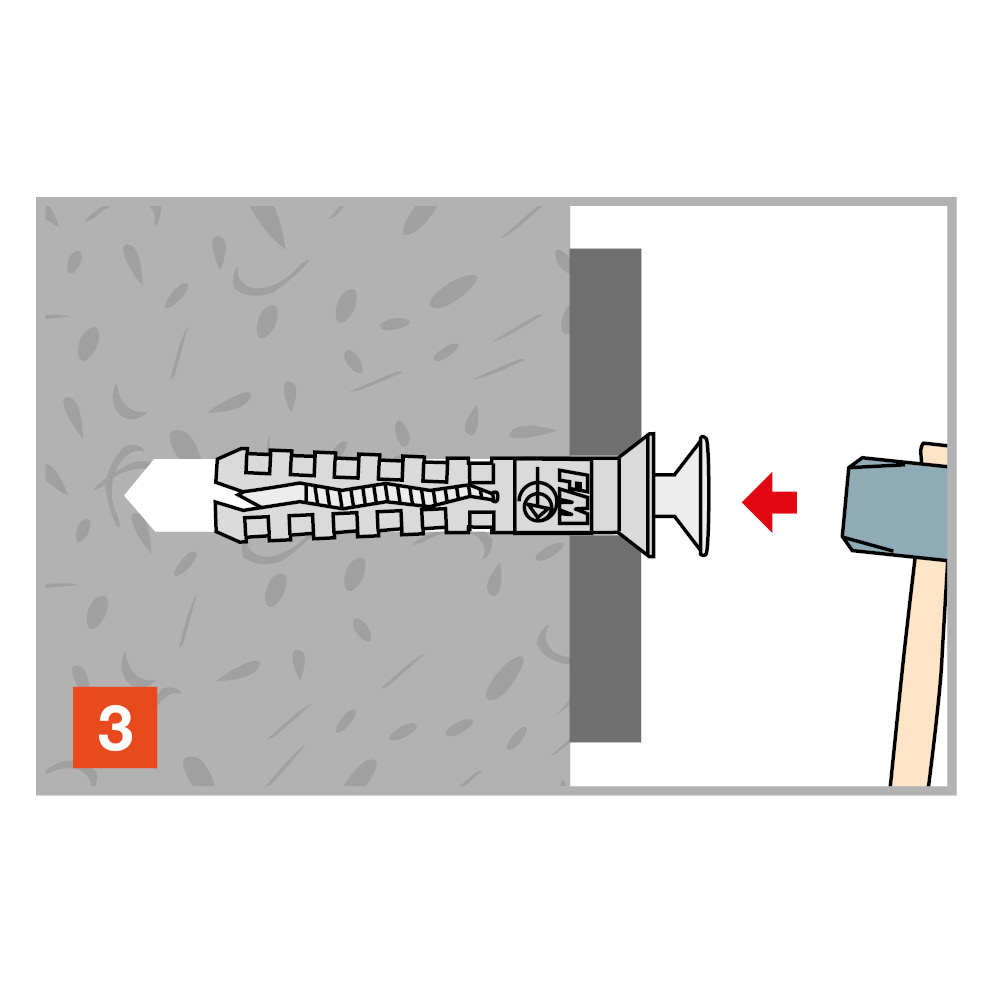

Montage

Entraxes et distances aux bords

Référence	Dimensions des fixations nylon	Données de pose des fixations nylon
	Information produit[mm]	Données de montage	Entraxes et distances aux bords
	Réference produit	Dimensions [d₀xL][mm]	Distance au bord mini[mm]	Distance entraxes mini[mm]
62203x0504000	TSS A2	Ø5x40▲*	50	50
62203x0604000	TSS A2	Ø6x40	100	100
62203x0605000	TSS A2	Ø6x50	100	100
62203x0606000	TSS A2	Ø6x60	100	100
62203x0608000	TSS A2	Ø6x80	100	100

* Non couvert pas l'ETE

Données de montage

Référence	Dimensions des fixations nylon	Données de pose des fixations nylon
	Information produit[mm]	Données de montage
	Réference produit	Dimensions [d₀xL][mm]	Ø perçage[mm]	Profondeur mini perçage [h₁][mm]	Ep. mini support [hₘᵢₙ][mm]
62203x0504000	TSS A2	Ø5x40▲*	5	35	50
62203x0604000	TSS A2	Ø6x40	6	40	100
62203x0605000	TSS A2	Ø6x50	6	40	100
62203x0606000	TSS A2	Ø6x60	6	40	100
62203x0608000	TSS A2	Ø6x80	6	40	100

Certification

Déclaration de performance (DoP)

fr-tss-tbb-tpptapco-04-f.pdf

Pas d'historique disponible

Agrément technique européen (ATE)

tss-tpp-tbb-tapco-eta-10-0190-en-2015-02-26.pdf

Pas d'historique disponible
