TPP

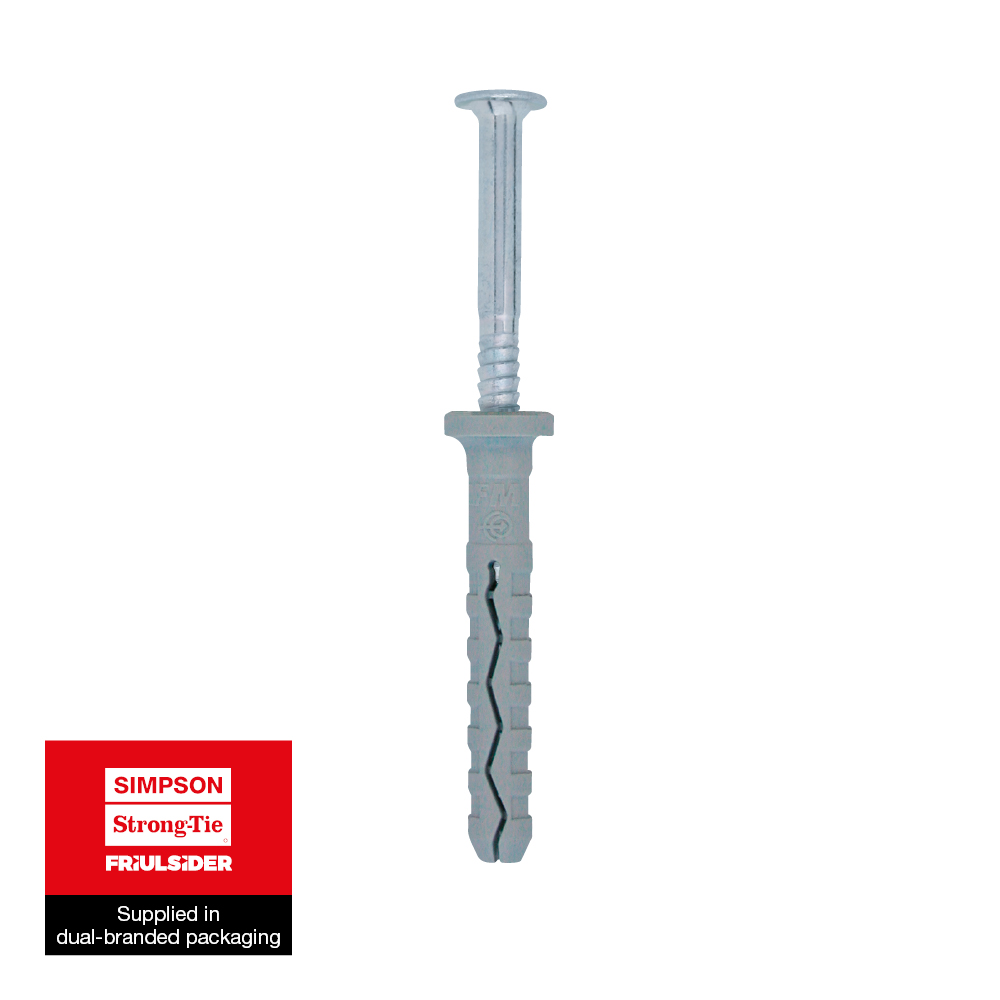

Cheville à frapper à collerette plate

La cheville à frapper à colerette plate TPP convient pour la fixation rapide d'éléments légers sur supports divers.

La cheville en nylon limite le transfert thermique, et la pointe préassemblée dans la cheville permet l'expansion de la cheville lors de la frappe.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

Acier électrozingué

Présentation

Images

Caractéristiques

Matière

Cheville : nylon gris,
Vis : acier électrozingué.

Avantages

Montage et démontage très simple grâce au clou fileté,
Expansion par vissage ou frappe,
Plaquage parfait contre le matériau,
Fente zigzag pour éviter le désaxage du clou.

Application

Domaines d'utilisation

Chevrons ou tasseaux,
Equerres simples et de menuiseries,
Rails et colliers pour câbles et tuyaux,
Revêtements minces en façades extérieur et intérieur.

Supports

Béton non fissuré,
Maçonnerie creuse et pleine,
Béton cellulaire.

Données techniques

Dimensions

Référence	Nylon fixings dimensions								Nylon fixings Installation data
	Information produit[mm]								Installation data
	Réference produit	Ep. max élément à fixer [tfᵢₓ][mm]	Ø vis [d][mm]	Longueur vis [Lv][mm]	Ø colerette [dᵣ][mm]	Qté par boîte[stk]	Qté par surconditionnement	Poids[kg]	Dimensions [d₀xL][mm]	Profondeur mini perçage [h₁][mm]	Profondeur d'ancrage nominale [hₙₒₘ][mm]	Ep. mini support [hₘᵢₙ][mm]
62700B0503000	TPP	5	3.4	35	9	300.0	3000.0	0.003	Ø5x30*	35	25	50
62700B0504000	TPP	15	3.4	45	9	200.0	2000.0	0.003	Ø5x40*	35	25	50
62700B0505000	TPP	25	3.4	55	9	200.0	2000.0	0.004	Ø5x50*	35	25	50
62700B0604000	TPP	10	3.8	45	10	200.0	2000.0	0.004	Ø6x40	40	30	100
62700B0605000	TPP	20	3.8	55	10	100.0	1000.0	0.006	Ø6x50	40	30	100
62700B0606000	TPP	30	3.8	65	10	100.0	1000.0	0.007	Ø6x60	40	30	100
62700B0806000	TPP	20	4.8	65	11.5	150.0	1500.0	0.011	Ø8x60	50	40	100
62700B0808000	TPP	40	4.8	85	11.5	150.0	1500.0	0.014	Ø8x80	50	40	100
62700B0810000	TPP	60	4.8	105	11.5	100.0	1000.0	0.015	Ø8x100	50	40	100
62700B0812000	TPP	80	4.8	125	11.5	100.0	1000.0	0.021	Ø8x120	50	40	100

* non couvert par le marquage CE

Valeurs de calcul - 1 ancrage - pas de distance aux bords

Référence	Nylon fixings Loads
	Valeurs design - 1 ancrage - Pas de distance aux bords
	Valeurs de calcul - Béton non-fissuré (³)
	Moment de flexion Mᵣd[Nm]	Traction - Nᵣd (¹)		Cisaillement - Vᵣd (¹-²)
	Moment de flexion Mᵣd[Nm]	C20/25[kN]	Brique pleine[kN]	C20/25[kN]	Brique pleine[kN]
62700B0503000	-	0.23	0.2	0.6	0.6
62700B0504000	-	0.23	0.2	0.6	0.6
62700B0505000	-	0.23	0.2	0.6	0.6
62700B0604000	-	0.6	0.36	0.6	0.6
62700B0605000	-	0.6	0.36	0.6	0.6
62700B0606000	-	0.6	0.36	0.6	0.6
62700B0806000	-	0.6	0.45	1.2	1.2
62700B0808000	-	0.6	0.45	1.2	1.2
62700B0810000	-	0.6	0.45	1.2	1.2
62700B0812000	-	0.6	0.45	1.2	1.2

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l'ETE

Installation

Montage

Entraxes et distances aux bords

Référence	Nylon fixings dimensions	Nylon fixings Installation data	Nylon fixings Loads
	Information produit[mm]	Installation data	Capacité recommandée
	Réference produit	Dimensions [d₀xL][mm]	Bouchon TU avec vis à bois
	Réference produit	Dimensions [d₀xL][mm]	Distance au bord caractéristique Ccᵣ,ₙ[mm]	Distance entraxes caractéristique - Scᵣ,ₙ[mm]
62700B0503000	TPP	Ø5x30*	50	50
62700B0504000	TPP	Ø5x40*	50	50
62700B0505000	TPP	Ø5x50*	50	50
62700B0604000	TPP	Ø6x40	100	100
62700B0605000	TPP	Ø6x50	100	100
62700B0606000	TPP	Ø6x60	100	100
62700B0806000	TPP	Ø8x60	100	100
62700B0808000	TPP	Ø8x80	100	100
62700B0810000	TPP	Ø8x100	100	100
62700B0812000	TPP	Ø8x120	100	100

* Non couvert par l'ETE

Données de montage

Référence	Nylon fixings dimensions	Nylon fixings Installation data
	Information produit[mm]	Installation data
	Réference produit	Dimensions [d₀xL][mm]	Ø perçage[mm]	Profondeur mini perçage [h₁][mm]	Ep. mini support [hₘᵢₙ][mm]
62700B0503000	TPP	Ø5x30*	5	35	50
62700B0504000	TPP	Ø5x40*	5	35	50
62700B0505000	TPP	Ø5x50*	5	35	50
62700B0604000	TPP	Ø6x40	6	40	100
62700B0605000	TPP	Ø6x50	6	40	100
62700B0606000	TPP	Ø6x60	6	40	100
62700B0806000	TPP	Ø8x60	8	50	100
62700B0808000	TPP	Ø8x80	8	50	100
62700B0810000	TPP	Ø8x100	8	50	100
62700B0812000	TPP	Ø8x120	8	50	100

Certification

Déclaration de performance (DoP)

fr-tss-tbb-tpptapco-04-f.pdf

Pas d'historique disponible

Agrément technique européen (ATE)

tss-tpp-tbb-tapco-eta-10-0190-en-2015-02-26.pdf

Pas d'historique disponible
