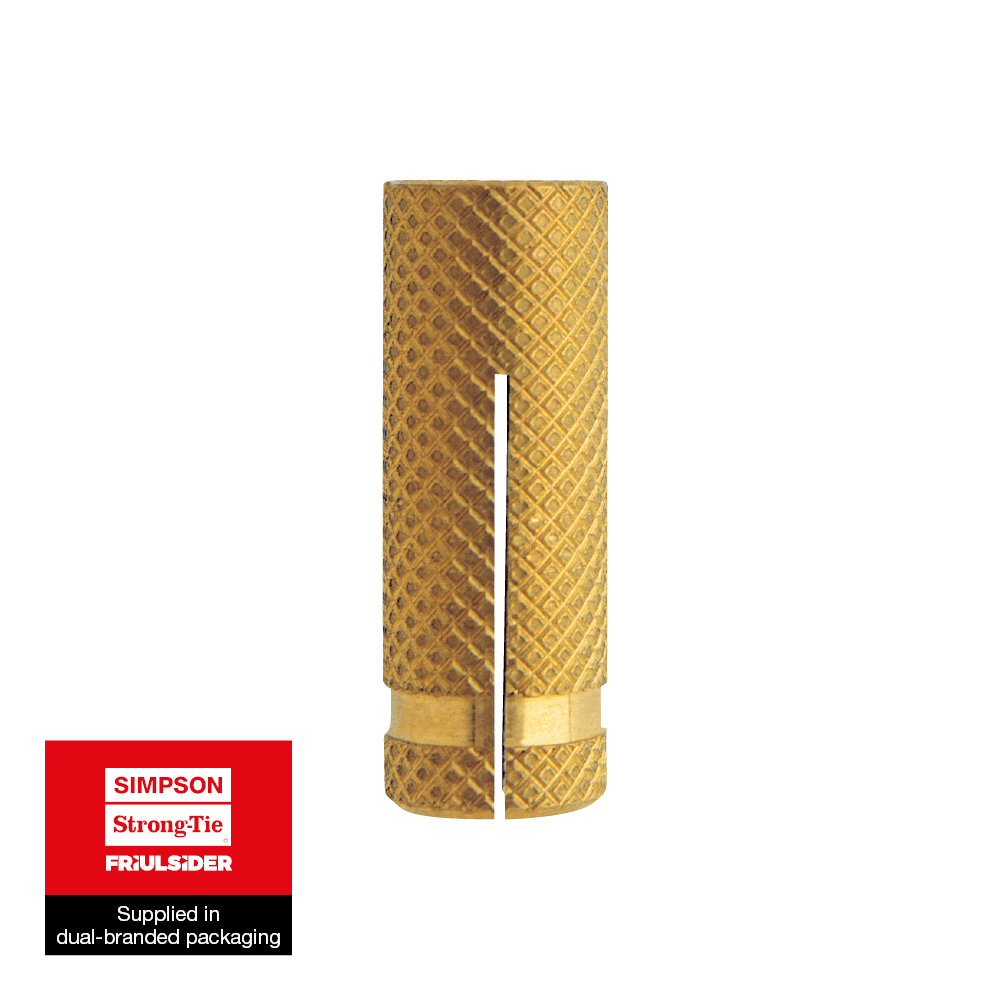

Cheville femelle laiton

La cheville laiton avec moletage TO est une solution flexible pour la fixation d'éléments légers sur support plein ou sur bois. Une vis à pas métrique ou une tige fileté peuvent y être insérées.

Fiche technique

Classe service 2

Laiton

Intérieur

Présentation

Images

Caractéristiques

Matière

Laiton.

Avantages

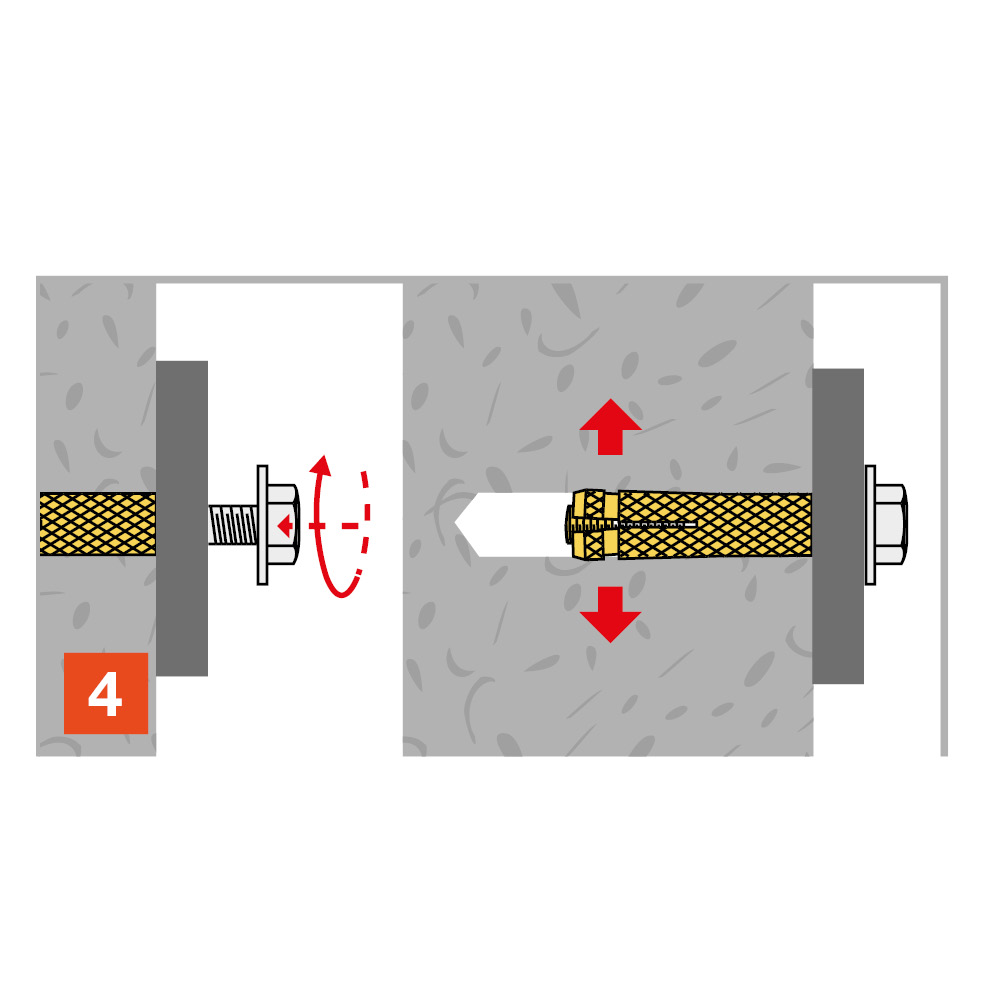

Une géométrie conçue pour une expansion optimisée de ses 4 segments,
Un moletage sur la paroi extérieur pour une adhérence accrue sur le matériaux support et pour éviter la rotation de la cheville,
Mise en oeuvre rapide,
Profondeur d'ancrage réduite : temps de perçage plus court.

Application

Domaines d'utilisation

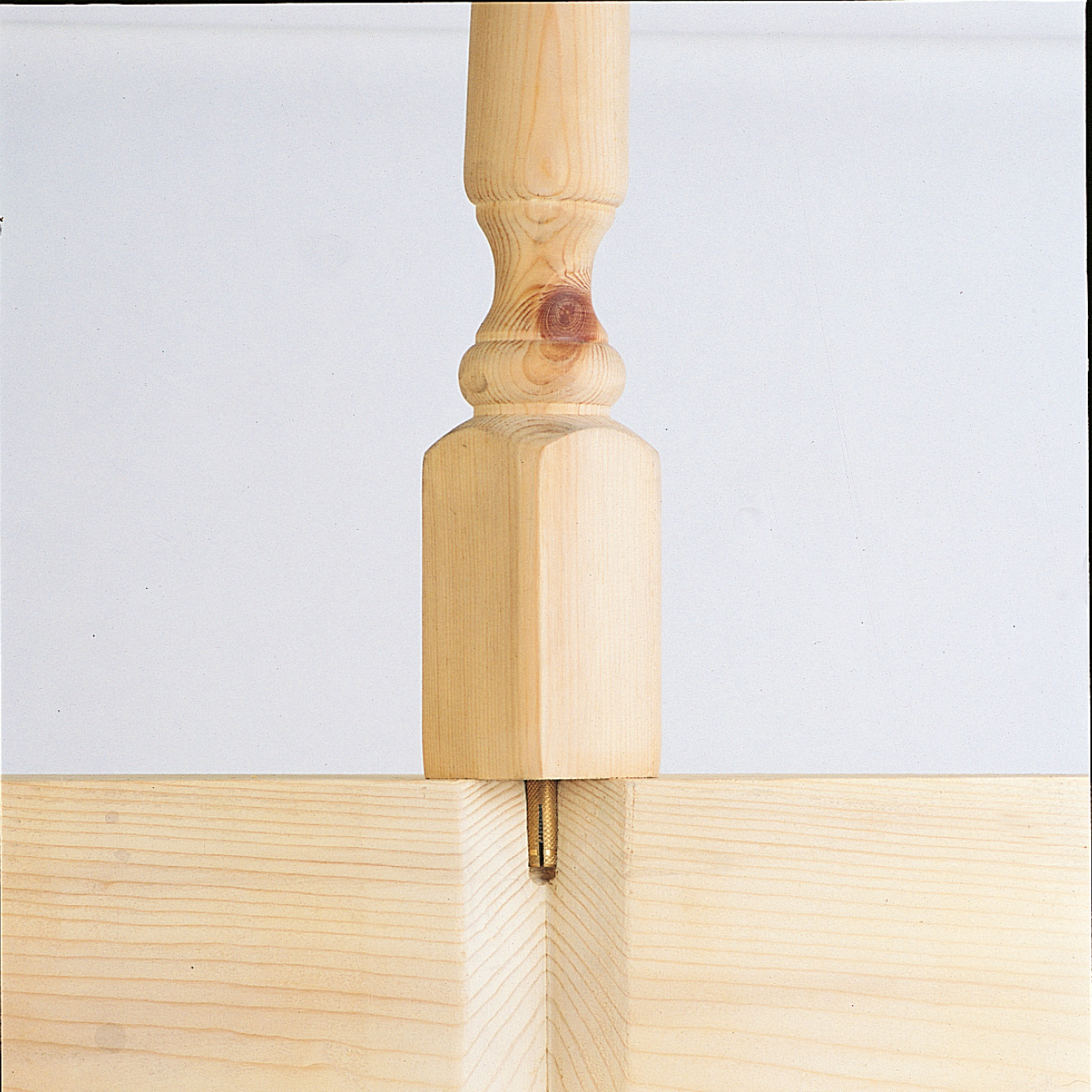

Fixations d'équipement légers,
Liaison de charpente.

Supports

Béton non fissuré,
Brique pleine,
Pierre,
Bois.

Données techniques

Dimensions

Dimensions

Références	Référence	Plug [Ø x L]	Dimensions [dxL] [mm]	Ø perçage [d₀] [mm]	Profondeur de perçage mini [h₁] [mm]	Profondeur d'ancrage nominale [h_nom] [mm]	Ø perçage pce à fixer [d_f] [mm]	Ep. mini support [h_min] [mm]	Qté par boîte
7510000600000	TO	8x23	M6x23	8	30	23	7	60	200
7510000800000	TO	10x28	M8x28	10	40	28	9	80	100

Capacités recommandées - 1 ancrage

Références	Référence	Dimensions [dxL] [mm]	Capacité recommandée	Données d'installation
			Traction - N_rec	Distance entre les bords [ccr,N] [mm]	Espacement [scr,N] [mm]
			Béton C20/25	Distance entre les bords [ccr,N] [mm]	Espacement [scr,N] [mm]
7510000600000	TO	M6x23	0.9	60	84
7510000800000	TO	M8x28	1.8	75	105

*Ces valeurs sont à titres indicatifs
