Chevilles et résines
Chevilles mécaniques

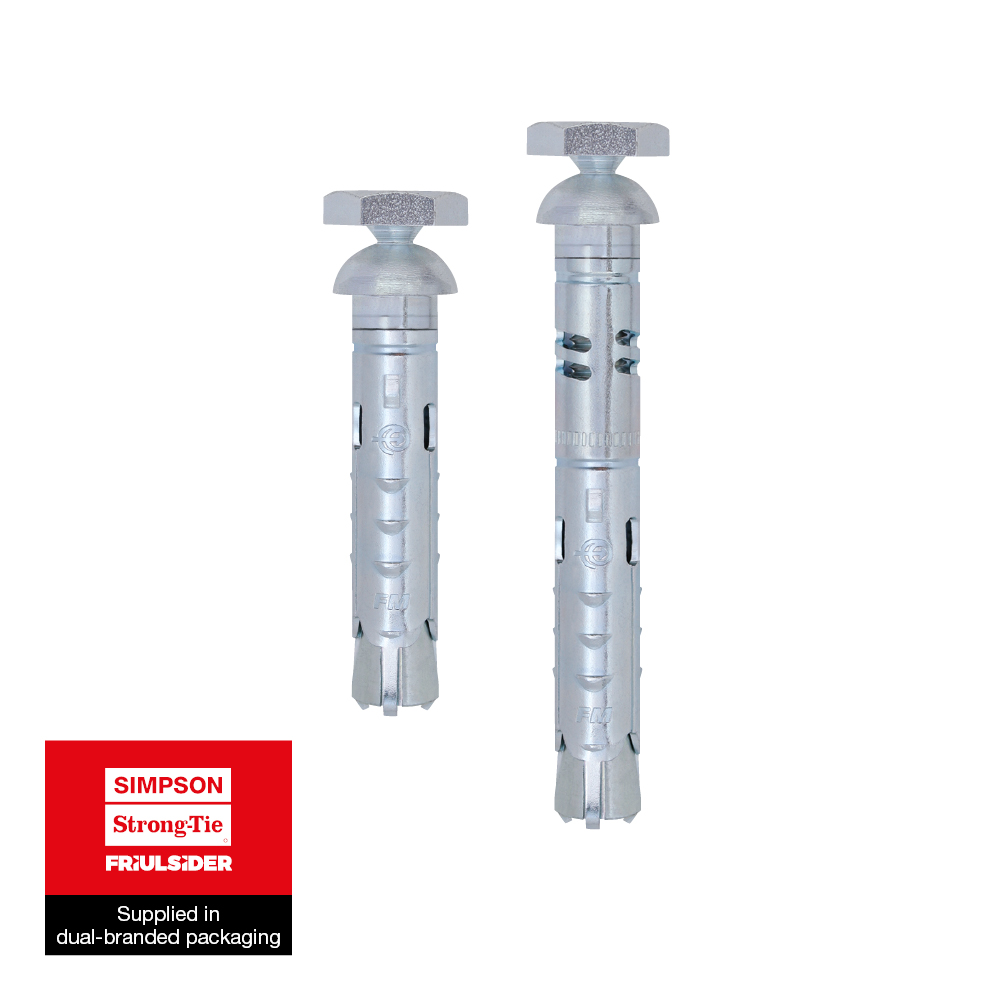

FM-MP3 evo SAFER

Cheville métallique anti-intrusion

La cheville métallique FM-MP3 evo SAFER est une solution pour la fixation anti-intrusion de grille, garde-corps ou porte.

Fiche technique
Acier électrozingué
Intérieur
FM-MP3 evo SAFER

Présentation

Images

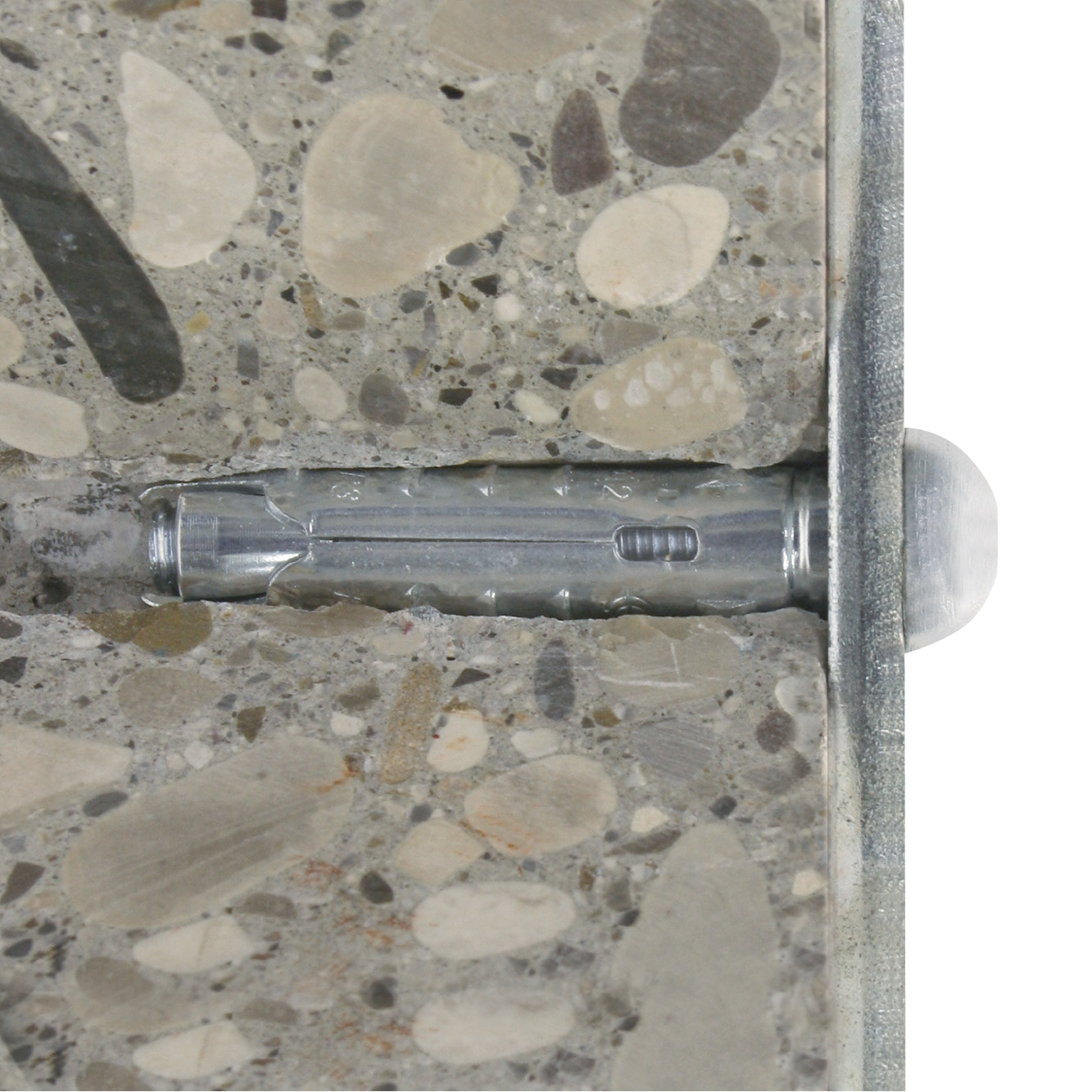

FM-MP3 SAFER application image

Caractéristiques

Matière

  • Acier electrozingué.

Avantages

  • Corps monobloc, avec un système exclusif de maintien de cône,
  • Mise en oeuvre simple et sure grâce à la tête spéciale : avec la partie hexagonale se détachant lorsque le couple de pose est atteint.

Application

Domaines d'utilisation

  • Grilles de porte ou fenêtre,
  • Portes,
  • Structures métalliques diverses.

Supports

  • Béton non fissuré,
  • Pierre,
  • Brique pleine,
  • Brique alvéolaire (compatibilité à vérifier).

Données techniques

Dimensions

FM-MP3 evo SAFER Dim image

Dimensions

Références Référence Dimensions [ØxL] [mm] Ep. [tfix] pce à fixer [mm] Ø perçage [do] [mm] Profondeur mini perçage [h1] [mm] Profondeur d'ancrage nominale [hnom] [mm] Profondeur d'ancrage mini [hef] [mm] Ø max perçage pce à fixer [df] [mm] Epaisseur mini support [hmin] [mm] Ø chapeau [ØA] [mm] Qté par boîte Qté par surconditionnement
73313B1207500FM-MP3 evo SAFERM8x753012705043131001750250

Installation

Montage

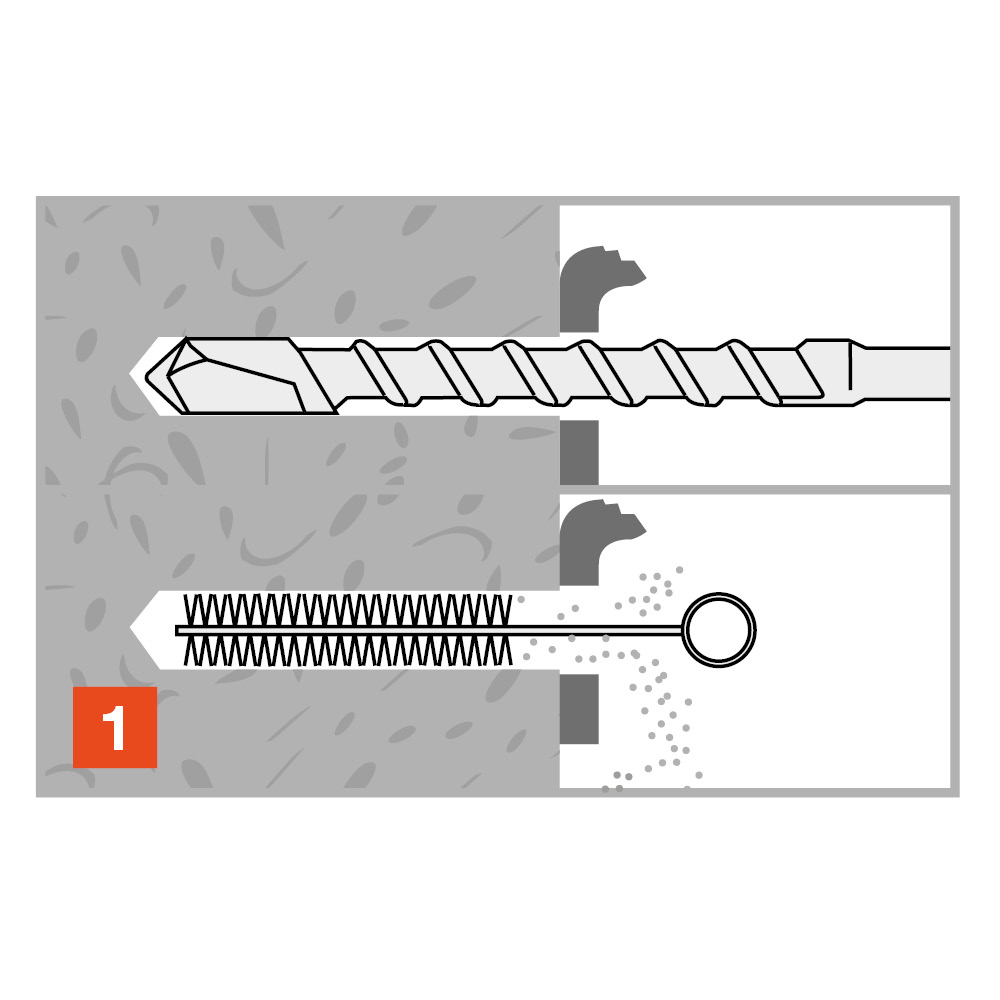

FM-MP3 evo SAFER Installation1

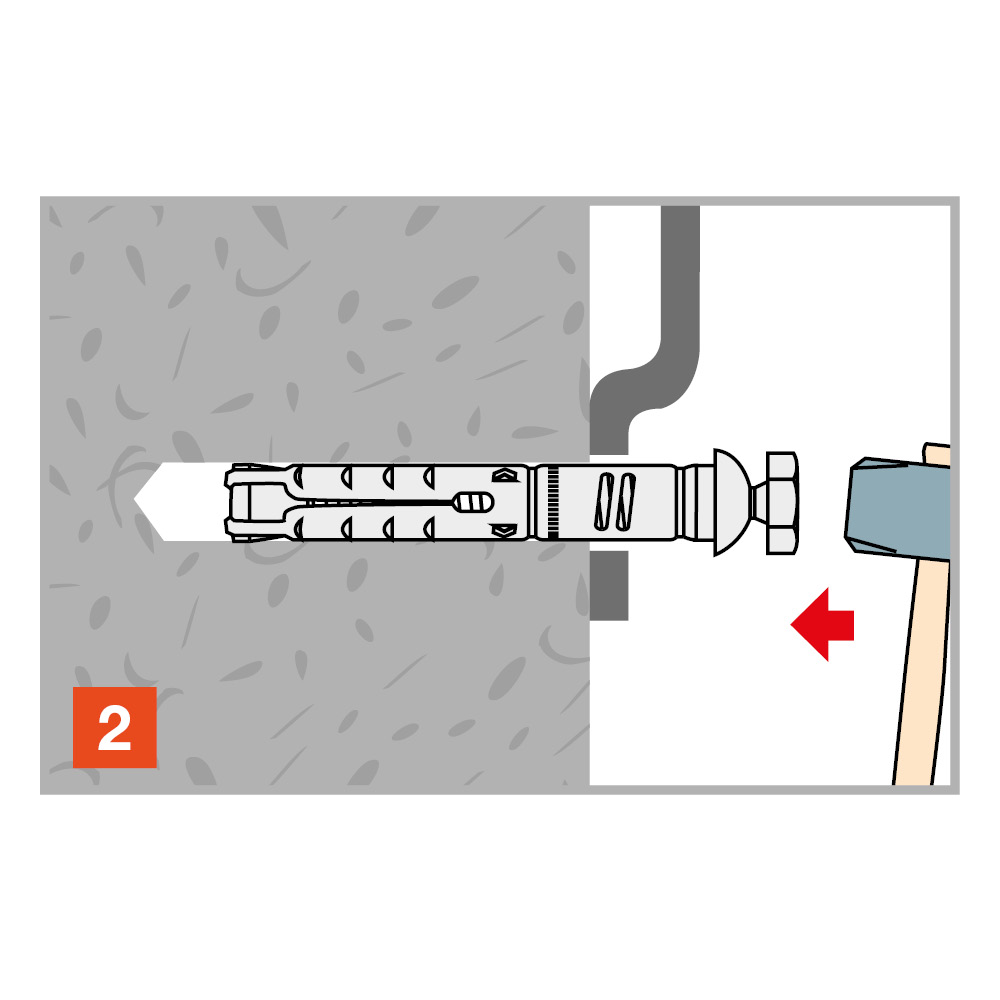

FM-MP3 evo SAFER Installation2

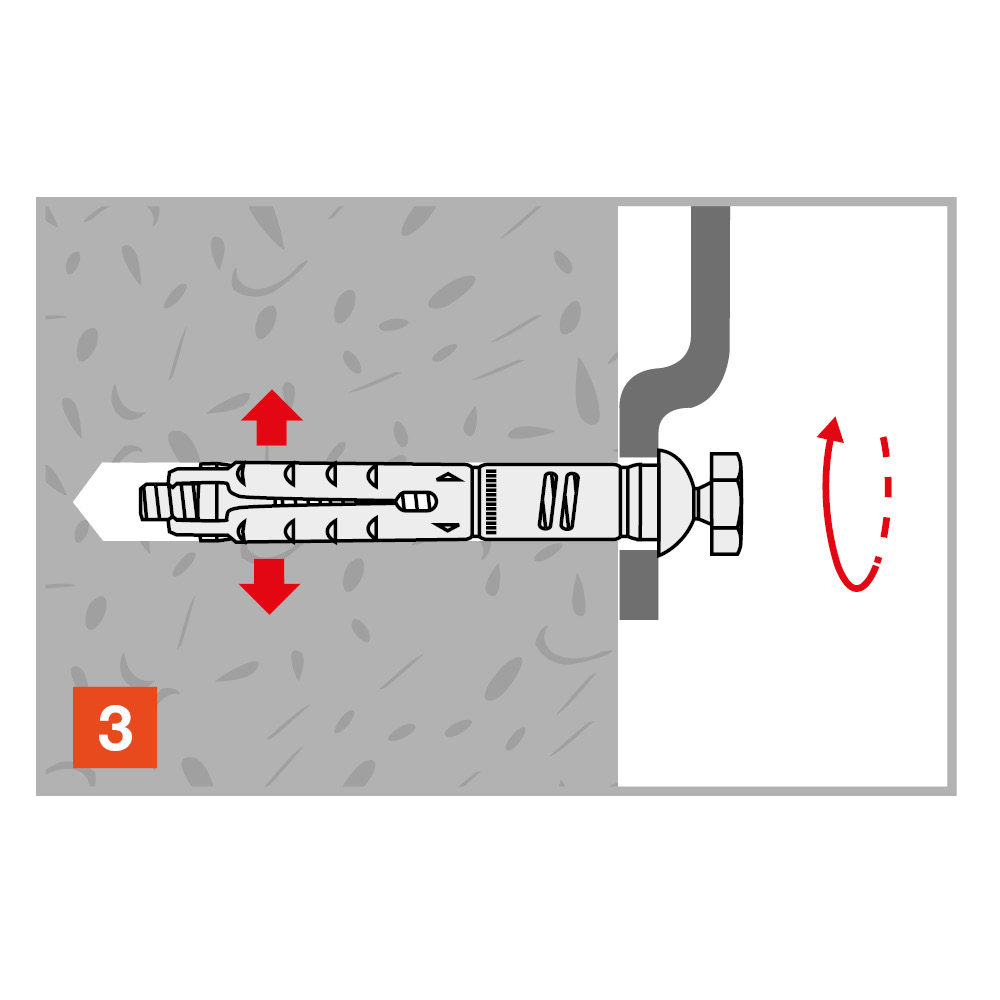

FM-MP3 evo SAFER Installation3

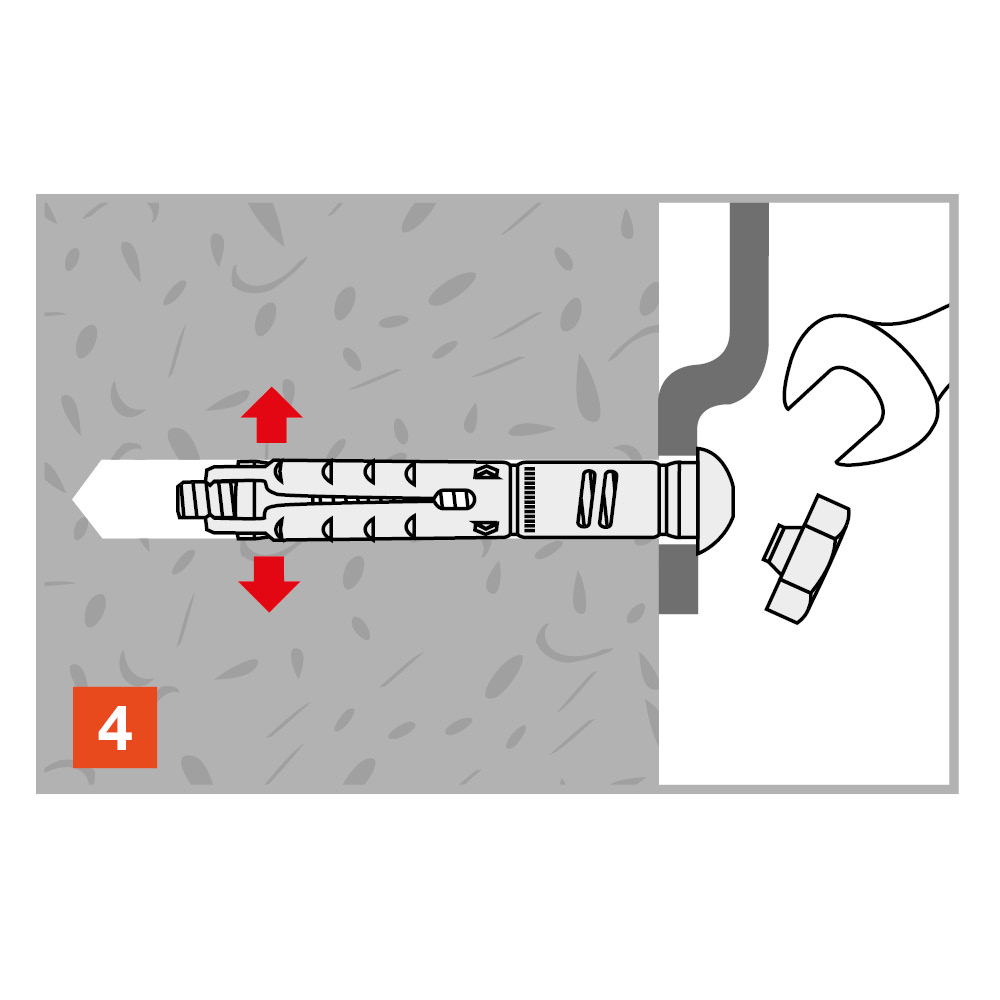

FM-MP3 evo SAFER Installation4

Données de montage

Références Référence Dimensions [ØxL] [mm] Ø perçage [d0] [mm] Profondeur d'ancrage nominale [h1] [mm] Ø perçage pce à fixer [df] [mm] Ouverture de clé sur plat  [SW] [mm] Prof. ancrage [hef] [mm] Ep. mini du support [hmin] [mm]
73313B1207500FM-MP3 evo SAFERM8x751270131743100

Entraxes et distances aux bords

Références Référence Dimensions [ØxL] [mm] Distance au bord mini  [cmin] [mm] Dist. entraxes mini  [smin] [mm] Distance au bord caractéristique [ccr,N] [mm] Distance entraxes caractéristique [scr,N]  [scr,N] [mm]
73313B1207500FM-MP3 evo SAFERM8x75454565130

Certification

Déclaration de performance (DoP)

fr-fm-mp3evo-07-f.pdf (225.75 KB)
de-fm-mp3evo-07-f.pdf (232.29 KB)

Agrément technique (ATE)

fm-mp3-evo-eta-10-0074-en-multiple-use-2015-02-24.pdf (531.39 KB)
