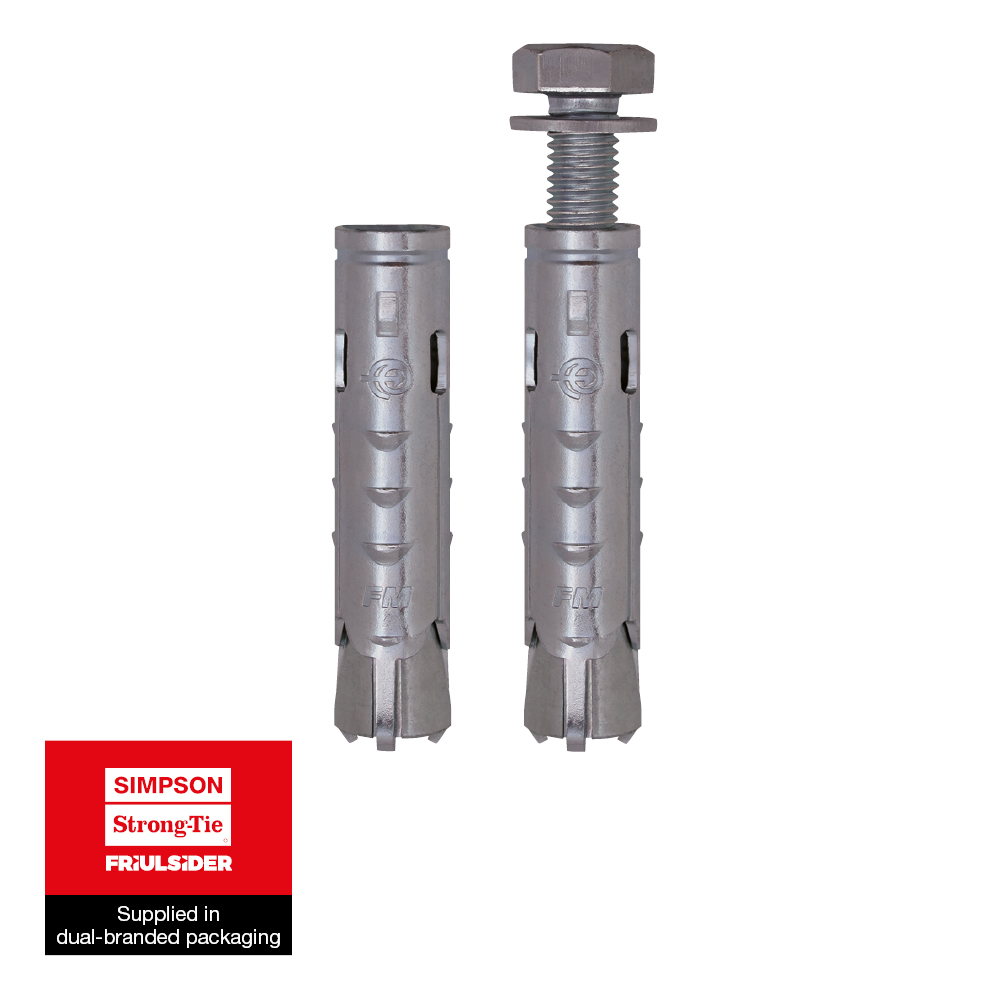

Cheville métallique femelle charge lourde Inox
La cheville métallique FM-MP3 evo A4 à manchon à expansion par vissage 3 segments, convient dans le cadre de la fixations d'éléments pour le transfert de charges lourdes, dans de multiples supports: béton fissuré ou non, support plein ou creux.
Cette cheville en acier Inoxydable A4 permet une utilisation en extérieur en athmosphère corrosive.
Présentation

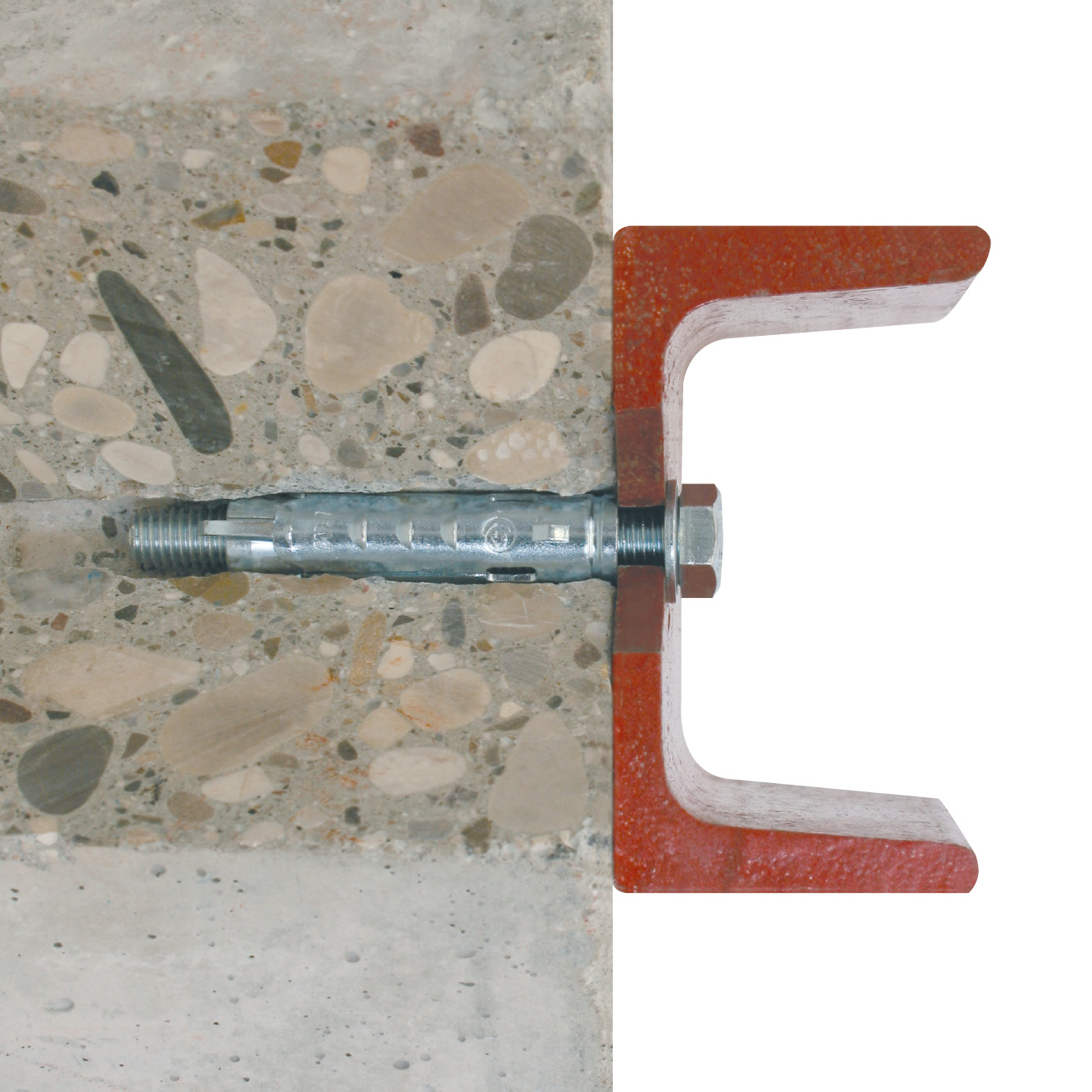

Application
Domaines d'utilisation
- Garde-corps,
- Barrières de sécurité,
- Equipements, applications non structurelles multiples.
Supports
- Béton fissuré et non fissuré,
- Pierre,
- Brique pleine,
- Brique alvéolaire (compatibilité à vérifier).
Données techniques
Matière
Acier Inoxydable A4
Avantages
- Cheville métallique universelle, adaptée même pour les maçonneries creuses,
- Corps monobloc, avec un système exclusif de maintien de cône,
- Résistance au feu R120.
Dimension cheville avec vis tête hexagonale
Références | Référence | Dimensions [ØxL] [mm] | Ep. max [tfix] pce à fixer [mm] | Ø perçage [do] | Profondeur mini perçage [h1] | Profondeur d'ancrage nominale [hnom] | Profondeur d'ancrage mini [hef] | Ø perçage pce à fixer [df] | Ep. mini [hmin] support | Longueur filetage [Lv] | Couple de pose [Tinst] | Qté par boîte | Qté par surconditionnement |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7330101205000 | FM-MP3 evo A4 | M8x50 | 10 | 12 | 70 | 50 | 43 | 10 | 100 | 60 | 15 | 50 | 250 |
7330101506000 | M10x60 | 20 | 15 | 80 | 60 | 50 | 12 | 100 | 80 | 30 | 25 | 125 | |
7330101808000 | M12x80 | 20 | 18 | 100 | 80 | 69 | 14 | 140 | 100 | 50 | 20 | 100 |
** non couvert par le marquage CE
Recommended loads / for single anchors / with no edge distances or spacings - ETA-09/0067
1. The recommended loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s) and with a partial safety factor for actions of γF=1.4. The loading figures
are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10 mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per
ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile
stress within the concrete induced by external loads, anchors loads included).
Valeurs de calcul - Cheville isolée - sans distance au bord
Références | Référence | Dimensions [ØxL] [mm] | Résistance Design - Béton non fissuré (3) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Traction - NRd (1) | Cisaillement - NRd(1-2) | Moment de flexion MRd [Nm] | |||||||||
C20/25 [kN] | C30/37 [kN] | C40/50 [kN] | C50/60 [kN] | C20/25 [kN] | C30/37 [kN] | C40/50 [kN] | C50/60 [kN] | ||||
7330101205000 | FM-MP3 evo A4 | M8x50 | 6.7 | - | - | - | 7.7 | - | - | - | 24 |
7330101506000 | FM-MP3 evo A4 | M10x60 | 8.9 | - | - | - | 9.7 | - | - | - | 48 |
7330101808000 | FM-MP3 evo A4 | M12x80 | 13.9 | - | - | - | 18.6 | - | - | - | 84 |
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
* produit certifié si mis en oeuvre avec une vis tête hexagonale DIN933 classe 8.8 et rondelle DIN120-1 (tfix = Lv - hnom)
**Non couvert par le marquage CE
Recommended loads / for single anchors / with no edge distances or spacings - ETA-10/0074
1. The recommended loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s) and with a partial safety factor for actions of γF=1.4. The loading figures
are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10 mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per
ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).
Installation
Montage
Données de montage
Références | Référence | Dimensions [ØxL] [mm] | Ø perçage [d0] [mm] | Prof. min. de perçage [h1] [mm] | Ø perçage dans pce à fixer (au travers) [df] [mm] | Couple de serrage [Tinst] [Nm] | Prof. ancrage [hef] [mm] | Ep. mini du support [hmin] [mm] |
---|---|---|---|---|---|---|---|---|
7330101205000 | FM-MP3 evo A4 | M8x50 | 12 | 70 | 10 | 15 | 43 | 100 |
7330101506000 | FM-MP3 evo A4 | M10x60 | 15 | 80 | 12 | 30 | 50 | 100 |
7330101808000 | FM-MP3 evo A4 | M12x80 | 18 | 100 | 14 | 50 | 69 | 140 |
** Non couvert par le marquage CE
Entraxes et distances aux bords
** Non couvert par la marquage CE
