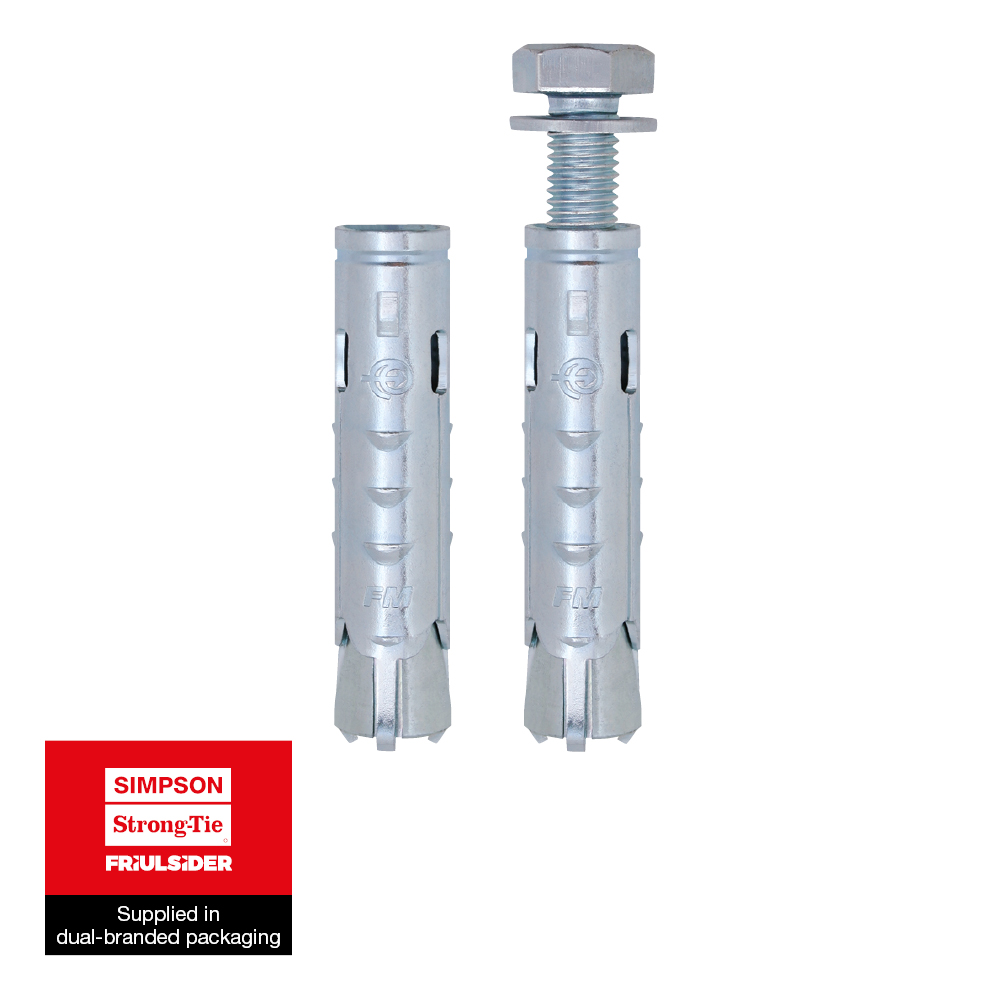

FM-MP3 evo

Cheville métallique femelle charge lourde option 7

La cheville métallique FM-MP3 EVO à manchon à expansion par vissage 3 segments, convient dans le cadre de la fixations d'éléments pour le transfert de charges lourdes, dans de multiples supports: béton fissuré ou non, support plein ou creux.

Fiche technique

Marquage CE

ETA

Acier électrozingué

Intérieur

Feu R 120

Fix Calc

Présentation

Images

Caractéristiques

Matière

Acier electrozingué;

Avantages

Cheville métallique universelle, adaptée même pour les maçonneries creuses,
Corps monobloc, avec un système exclusif de maintien de cône,
Résistance au feu R120.

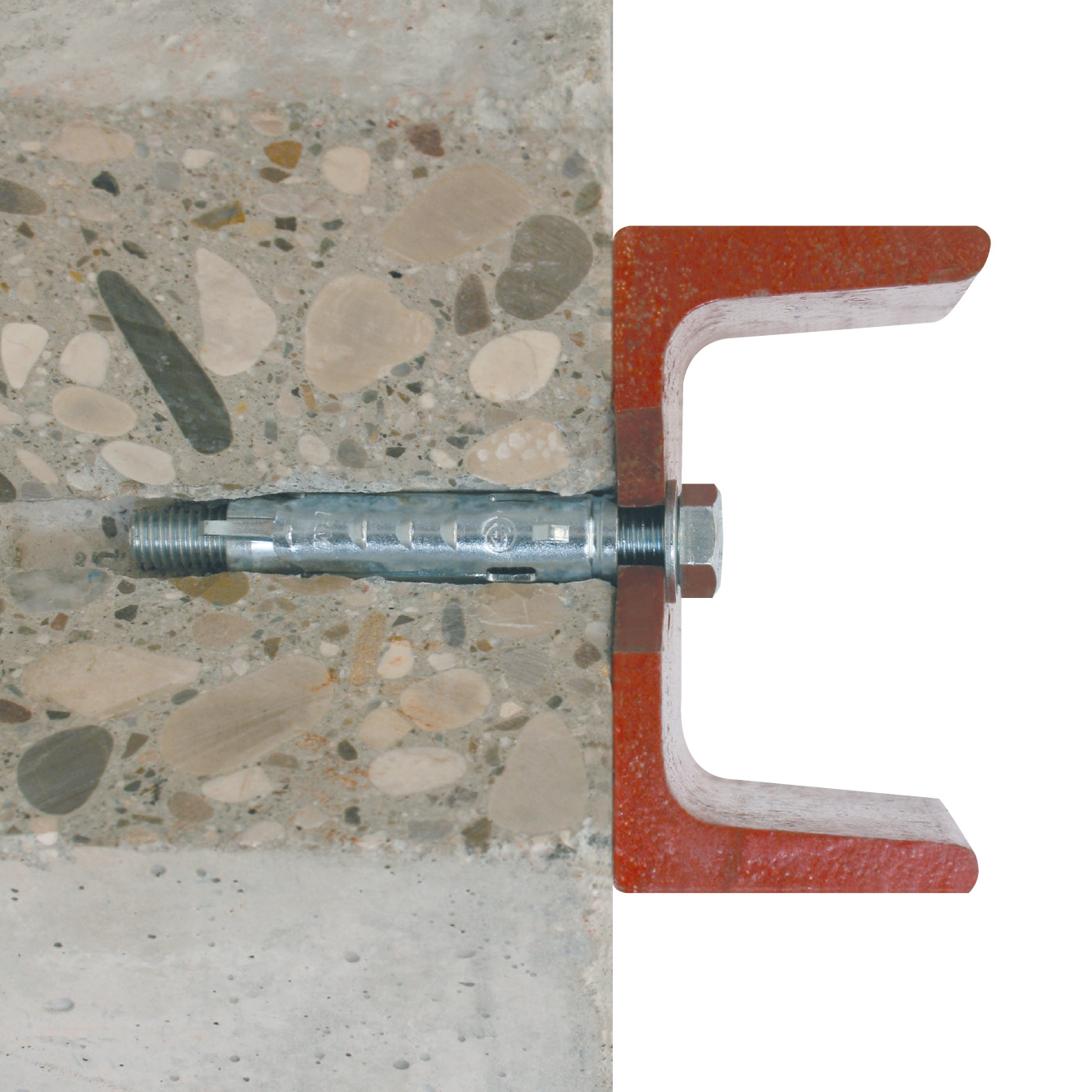

Application

Domaines d'utilisation

Garde-corps,
Barrières de sécurité,
Equipements, applications non structurelles multiples.

Supports

Béton fissuré et non fissuré,
Pierre,
Brique pleine,
Brique alvéolaire (compatibilité à vérifier).

Données techniques

Dimensions

Dimensions cheville seule

Références	Référence	Plug [Ø x L]	For screw	Ø perçage [d_o] [mm]	Profondeur mini perçage [h₁] [mm]	Profondeur d'ancrage nominale [h_nom] [mm]	Profondeur d'ancrage mini [h_ef] [mm]	Ø perçage pce à fixer [d_f] [mm]	Ep. mini [h_min] support [mm]	Couple de pose [T_inst] [Nm]	Qté par boîte	Qté par surconditionnement
73300B1004500	FM-MP3 evo	10x45*	M6	10	60	45	36	8	100	8	50	500
73300B1205000		12x50*	M8	12	70	50	43	10	100	15	50	500
73300B1506000		15x60*	M10	15	80	60	50	12	100	30	25	250
73300B1808000		18x80*	M12	18	100	80	69	14	140	50	20	200

* produit certifié si mis en oeuvre avec une vis tête hexagonale DIN933 classe 8.8 et rondelle DIN120-1 (t_fix = L_v - h_nom)

Dimension cheville avec vis tête hexagonale

Références	Référence	Plug [Ø x L]	Hex head screw [Ø x L]	Ep. max [t_fix] pce à fixer [mm]	Ø perçage [d_o] [mm]	Profondeur mini perçage [h₁] [mm]	Profondeur d'ancrage nominale [h_nom] [mm]	Profondeur d'ancrage mini [h_ef] [mm]	Ø perçage pce à fixer [d_f] [mm]	Ep. mini [h_min] support [mm]	Longueur filetage [Lv] [mm]	Couple de pose [T_inst] [Nm]	Qté par boîte	Qté par surconditionnement
73301B1004500	FM-MP3 evo	10x45	M6x50	5	10	60	45	36	8	100	50	8	50	500
73301B1205000		12x50	M8x60	10	12	70	50	43	10	100	60	15	50	250
73301B1506000		15x60	M10x80	20	15	80	60	50	12	100	80	30	25	125

** Non couvert par le marquage CE

Valeurs de calcul - Cheville isolée - sans distance au bord

Références	Référence	Résistance Design - Béton non fissuré ⁽³⁾
		Traction - N_Rd⁽¹⁾	Cisaillement - N_Rd^(1-2)	Moment de flexion M_Rd [Nm]
		C20/25 [kN]	C20/25 [kN]	Moment de flexion M_Rd [Nm]
73300B1004500	FM-MP3 evo	5	5.1	9.6
73300B1205000	FM-MP3 evo	8	9.3	24
73300B1506000	FM-MP3 evo	1.6	11.6	48
73300B1808000	FM-MP3 evo	16.7	27	84
73301B1004500	FM-MP3 evo	5	5.1	9.6
73301B1205000	FM-MP3 evo	8	9.3	24
73301B1506000	FM-MP3 evo	11.6	11.6	48

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* produit certifié si mis en oeuvre avec une vis tête hexagonale DIN933 classe 8.8 et rondelle DIN120-1 (tfix = Lv - hnom)

**Non couvert par le marquage CE

Installation

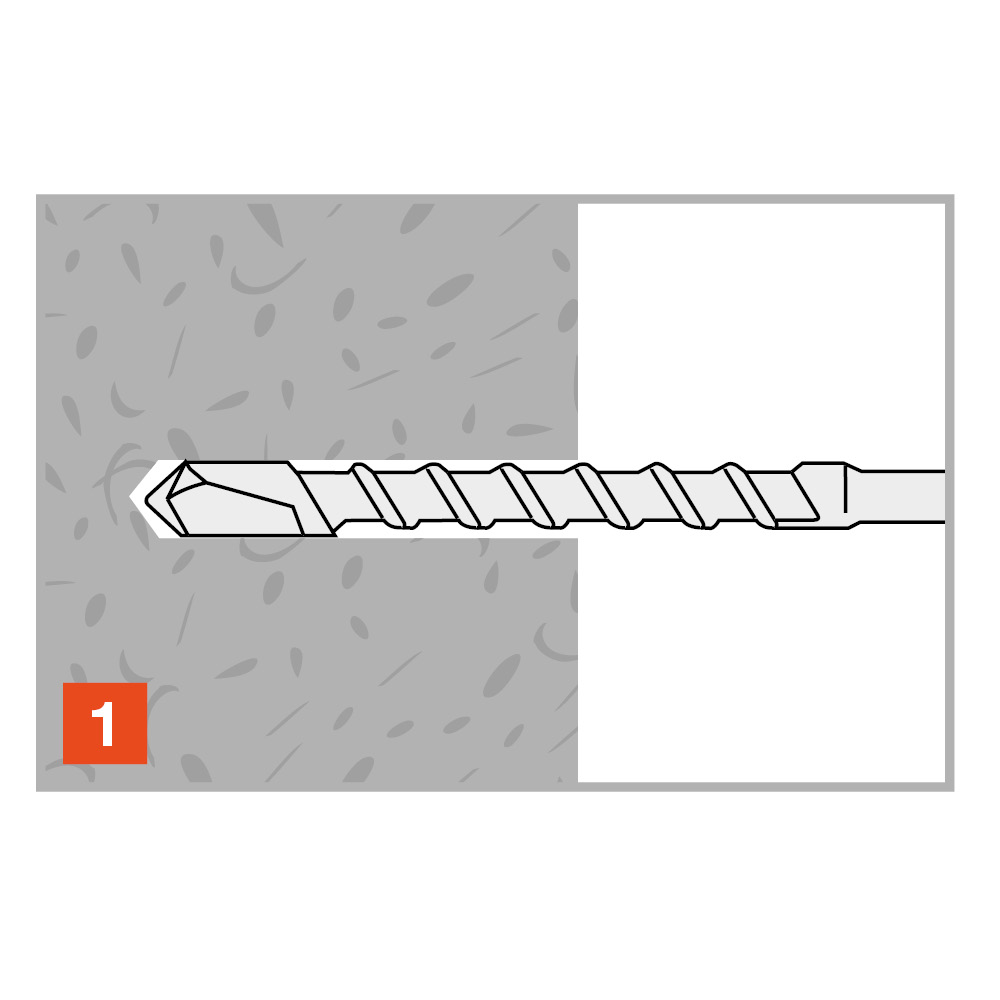

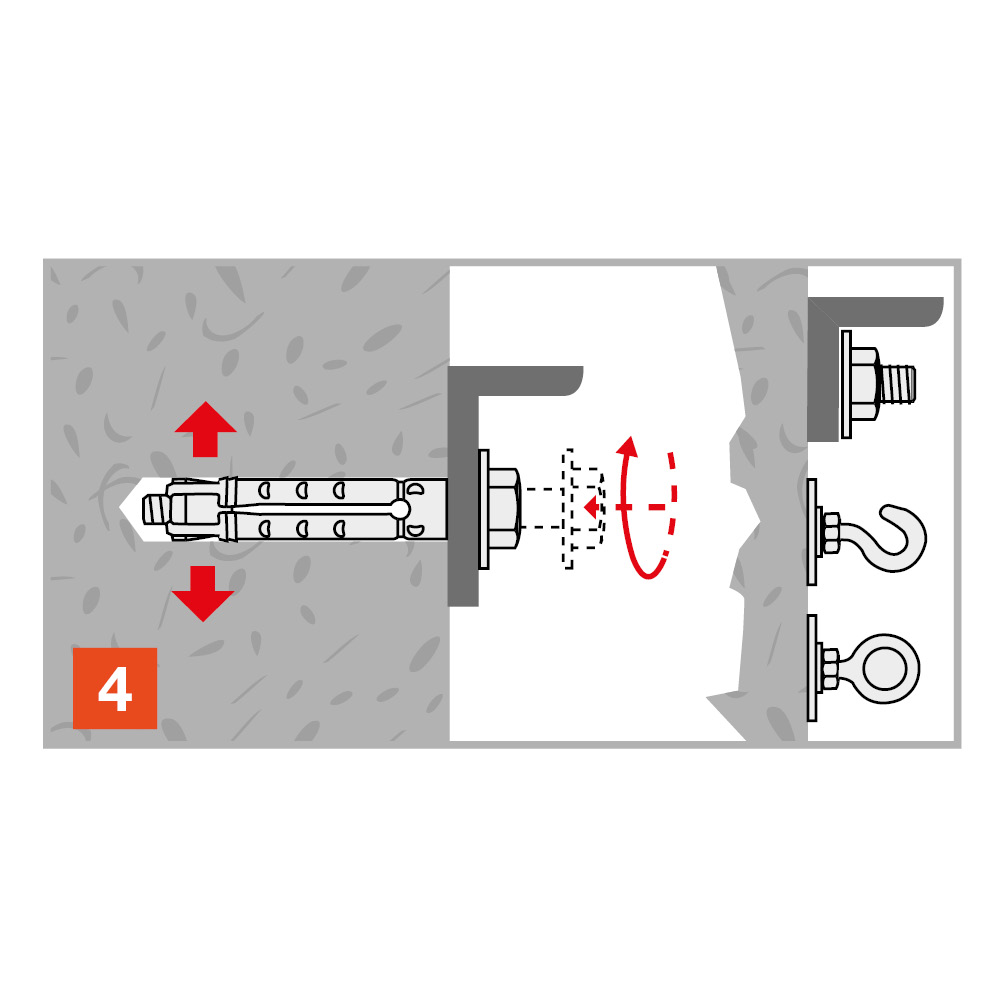

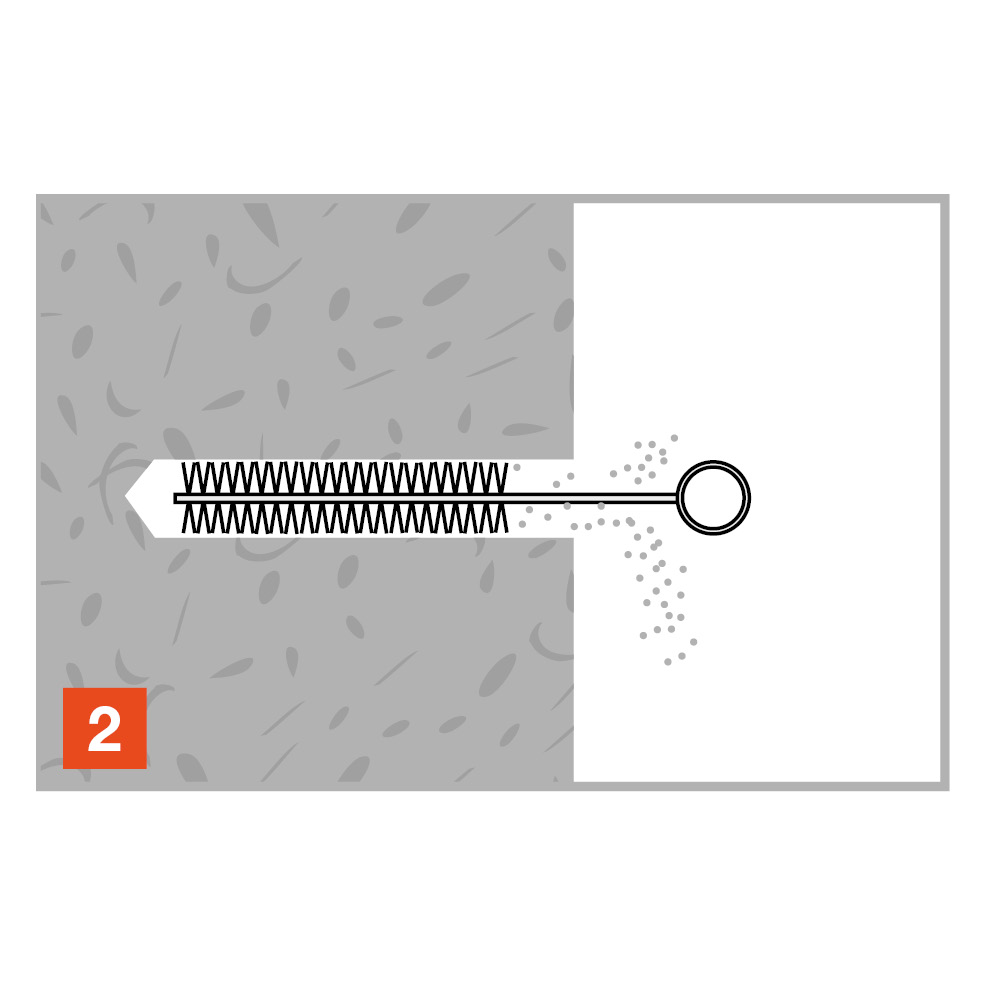

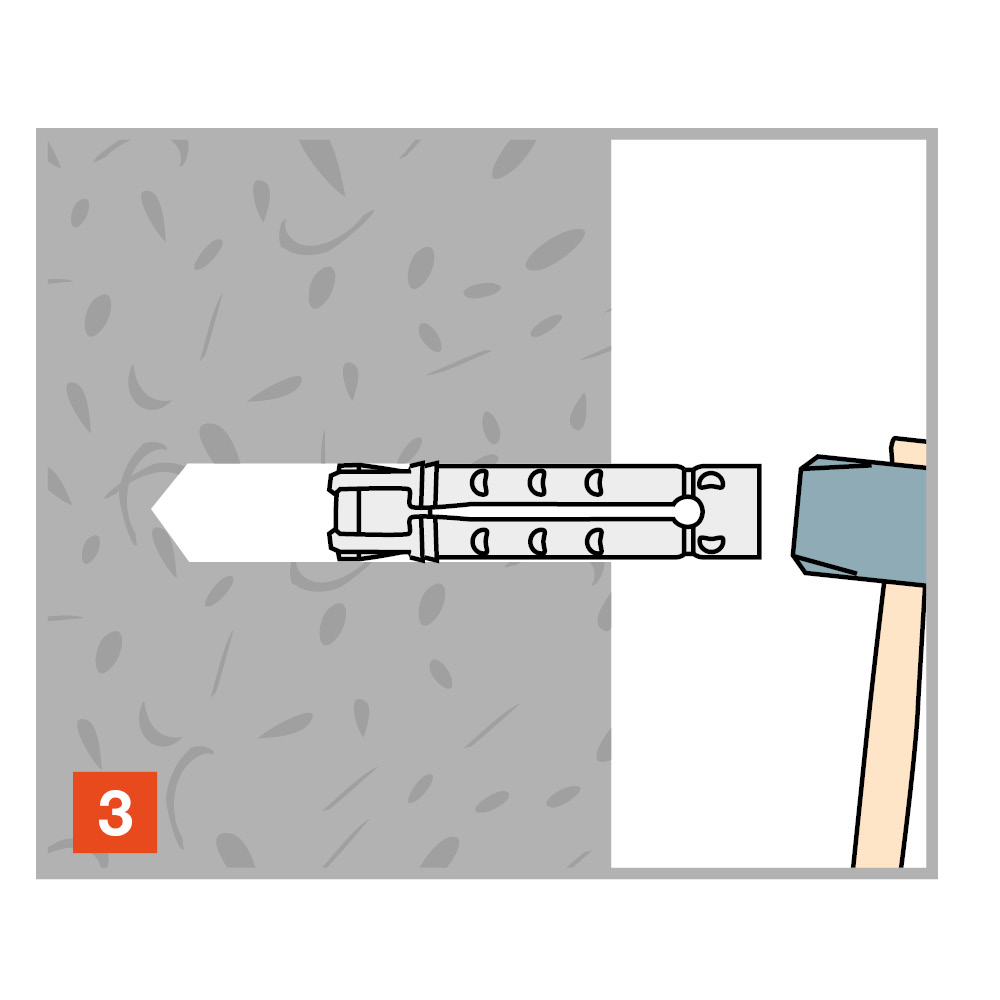

Montage

Données de montage

Références	Référence	Ø perçage [d0] [mm]	Prof. min. de perçage [h1] [mm]	Ø perçage dans pce à fixer (au travers) [df] [mm]	Couple de serrage [Tinst] [Nm]	Prof. ancrage [hef] [mm]	Ep. mini du support [hmin] [mm]
73300B1004500	FM-MP3 evo	10	60	8	8	36	100
73300B1205000	FM-MP3 evo	12	70	10	15	43	100
73300B1506000	FM-MP3 evo	15	80	12	30	50	100
73300B1808000	FM-MP3 evo	18	100	14	50	69	140
73301B1004500	FM-MP3 evo	10	60	8	8	36	100
73301B1205000	FM-MP3 evo	12	70	10	15	43	100
73301B1506000	FM-MP3 evo	15	80	12	30	50	100

** Non couvert par le marquage CE

Entraxes et distances aux bords

Références	Référence	Distance au bord mini [cmin] [mm]	Dist. entraxes mini [smin] [mm]	Distance au bord caractéristique [ccr,N] [mm]	Distance entraxes caractéristique⁽⁵⁾ [scr,N] [scr,N] [mm]
73300B1004500	FM-MP3 evo	35	35	54	108
73300B1205000	FM-MP3 evo	45	45	65	130
73300B1506000	FM-MP3 evo	50	50	75	150
73300B1808000	FM-MP3 evo	75	75	104	208

** Non couvert par la marquage CE
