Chevilles et résines

Chevilles plastiques

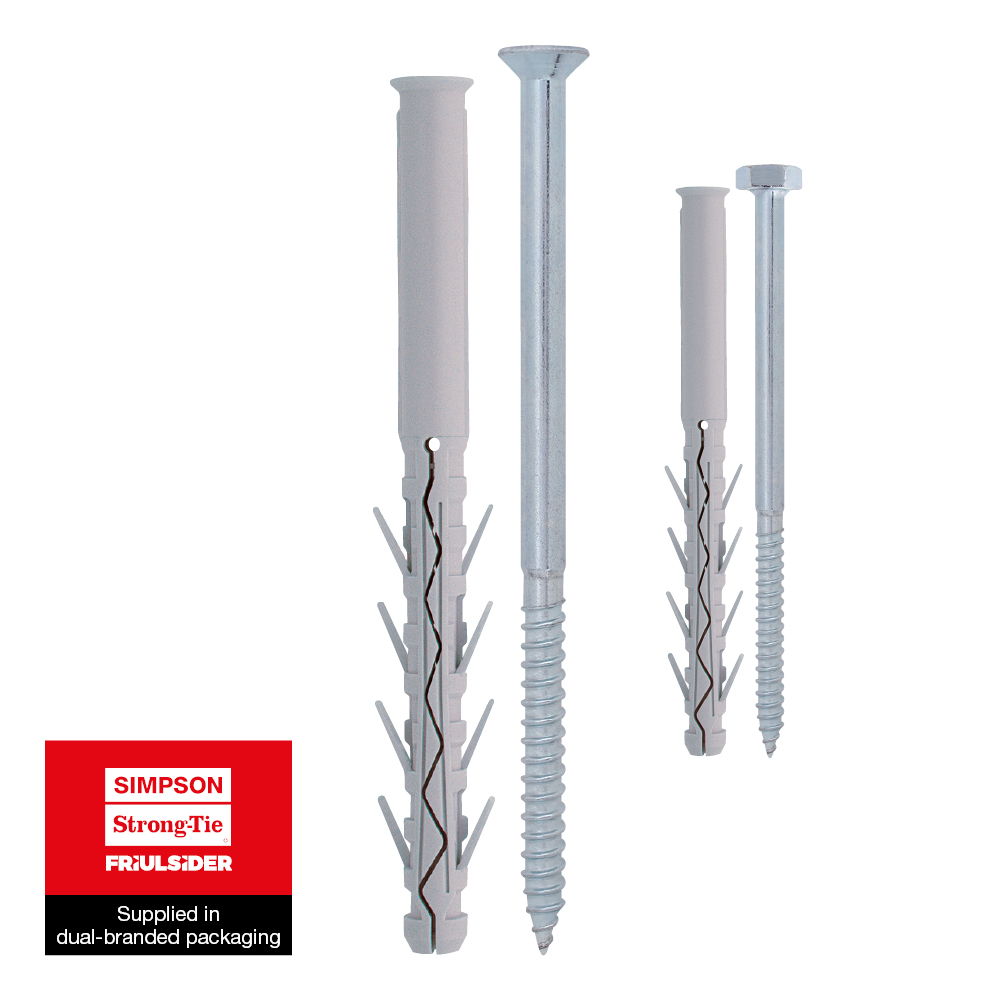

TUP4

Cheville nylon longue à forte expansion

La cheville nylon longue TUP convient pour la fixation d'élément fins ou épais, sur tout type de support creux ou plein.

Fiche technique

Classe service 2

Acier électrozingué

Intérieur

TUP4

Présentation

Images

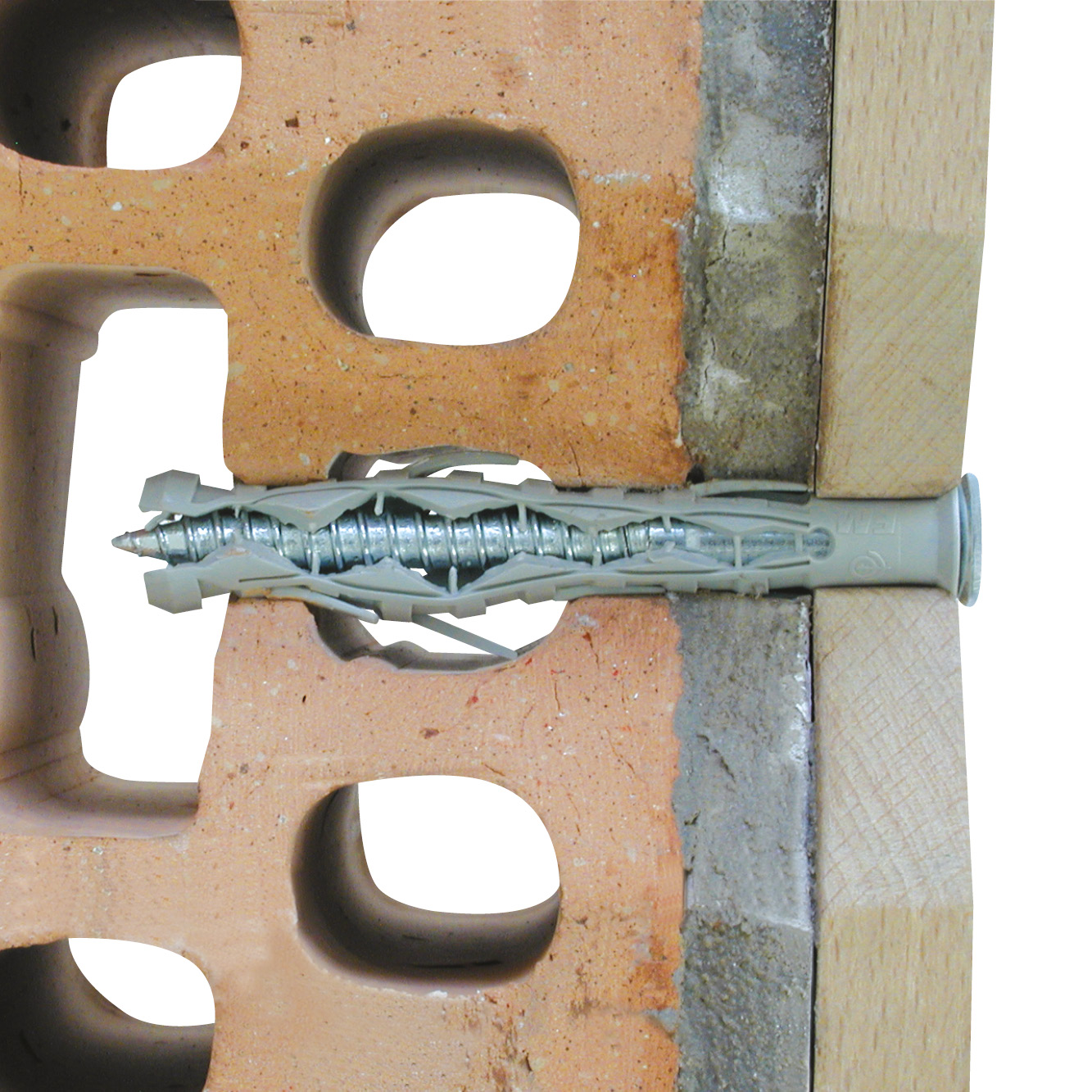

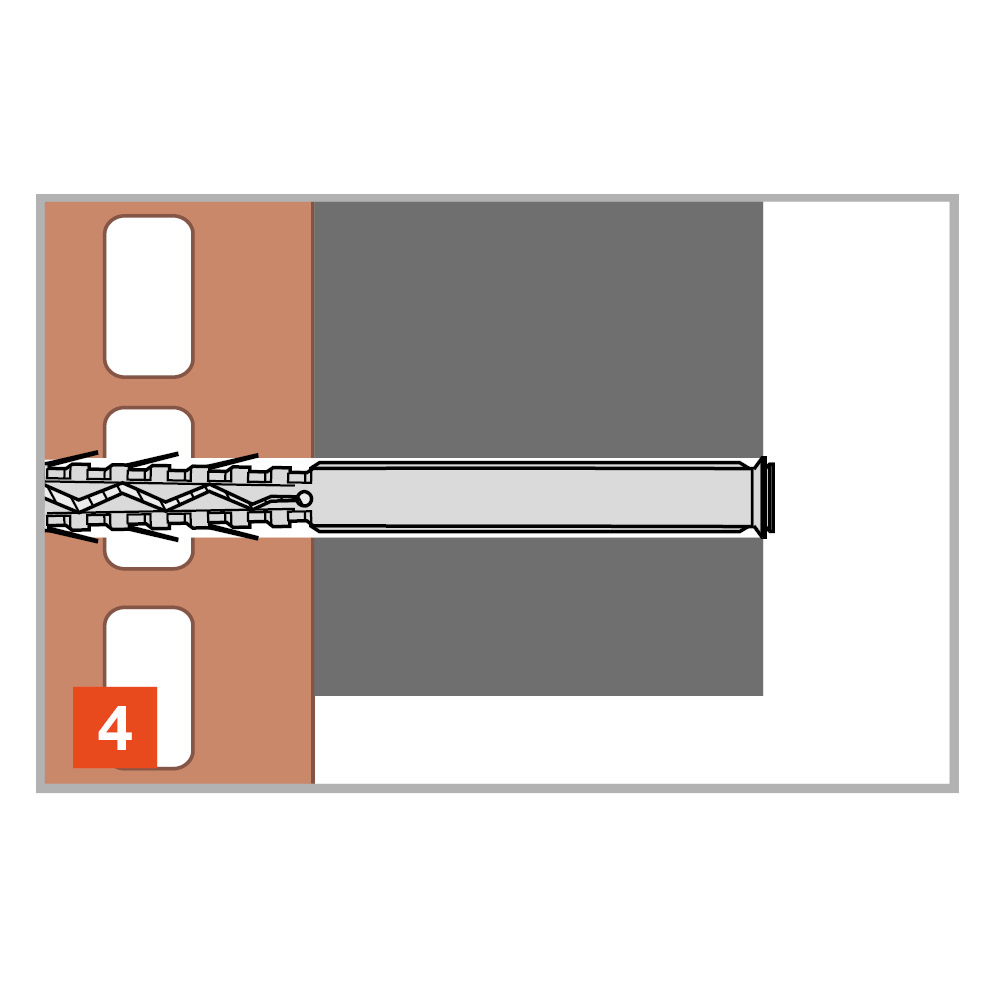

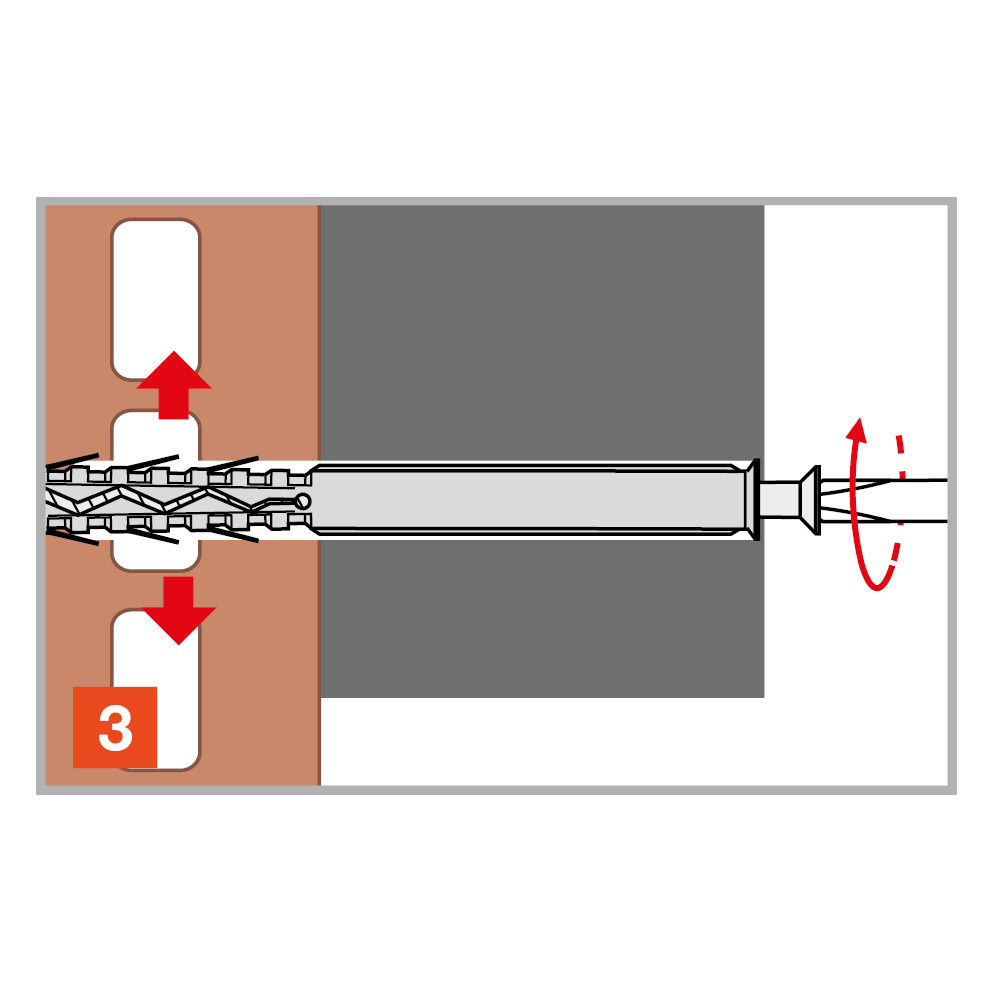

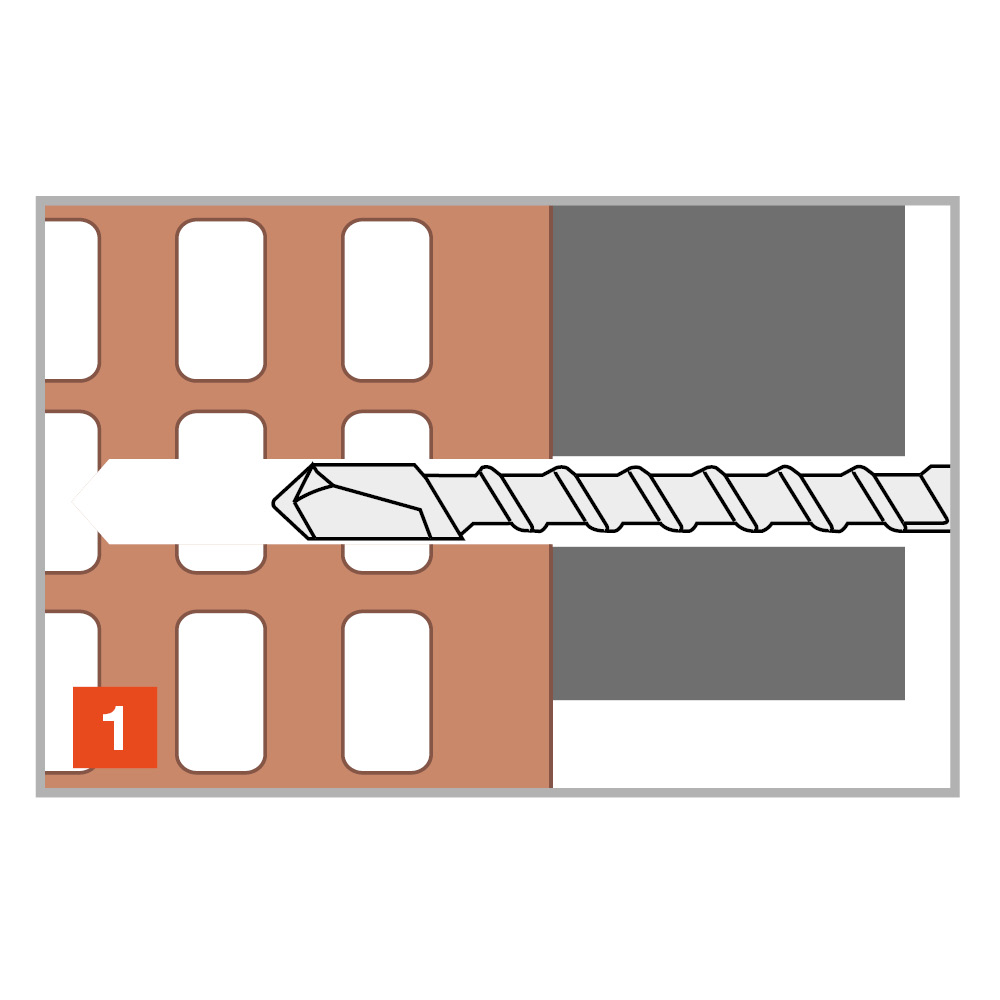

TUP4 application image

Caractéristiques

Matière

Cheville : nylon.
Vis : acier électrozingué.

Avantages

Expansion contrôlée lors de la pose.

Application

Domaines d'utilisation

Menuiseries,
Eléments bois.

Supports

Béton non fissuré,
Maçonneries pleines et creuses.

Données techniques

Dimensions

TUP4 Dim image

Dimensions cheville avec vis tête hexagonale

Références	Product Reference	Dimensions [d₀xL] [mm]	Ep. max pce à fixer [t_fix] [mm]	Profondeur mini perçage [h₁] [mm]	Profondeur d'ancrage nominale [h_nom] [mm]	Ep. mini support [h_min] [mm]	Ø max perçage pce à fixer [d_f] [mm]	Ø vis [d] [d] [mm]	Longueur vis [L_v] [mm]	Wrench	Qté par boîte	Qté par surconditionnement [mm]
64101B1008500	TUP4	Ø10x85	15	80	70	125	10	7	90	13	100	500
64101B1010000		Ø10x100	30	80	70	125	10	7	105	13	50	500
64101B1011500		Ø10x115	45	80	70	125	10	7	120	13	50	500
64101B1013500		Ø10x135	65	80	70	125	10	7	140	13	50	250
64101B1016000		Ø10x160	90	80	70	125	10	7	165	13	50	250
64101B1213500		Ø12x135	65	80	70	125	12	10	140	17	25	250

Dimensions cheville avec vis tête fraisée

Références	Product Reference	Dimensions [d₀xL] [mm]	Ep. max pce à fixer [t_fix] [mm]	Profondeur mini perçage [h₁] [mm]	Profondeur d'ancrage nominale [h_nom] [mm]	Ep. mini support [h_min] [mm]	Ø max perçage pce à fixer [d_f] [mm]	Ø vis [d] [d] [mm]	Longueur vis [L_v] [mm]	Recess	Qté par boîte	Qté par surconditionnement [mm]
64103B0808000	TUP4	Ø8x80	10	80	70	125	8	5.5	85	T30	100	1000
64103B0810000		Ø8x100	30	80	70	125	8	5.5	105	T30	50	500
64103B0812000		Ø8x120	50	80	70	125	8	5.5	125	T30	50	500
64103B1008500		Ø10x85	15	80	70	125	10	7	90	T40	100	500
64103B1010000		Ø10x100	30	80	70	125	10	7	105	T40	50	500
64103B1011500		Ø10x115	45	80	70	125	10	7	120	T40	50	500
64103B1013500		Ø10x135	65	80	70	125	10	7	140	T40	50	250
64103B1016000		Ø10x160	90	80	70	125	10	7	165	T40	50	250
64103B1020000		Ø10x200	130	80	70	125	10	7	205	T40	50	250

Capacités recommandées - 1 ancrage

Références	Product Reference	Dimensions [d₀xL] [mm]	Recommended capacity										Max torque – white zinc plated screw used on concrete [Nm]	Max torque - stainless steel screw used on concrete [Nm]	Recommended bending moment – white zinc plated screw [Nm]	Recommended bending moment – stainless steel screw [Nm]
			Tension - N_rec [kN]				Shear - V_rec [kN]				Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
			Concrete C20/25	Cell like clay brick	Autoclaved aerated concrete AAC	Hollow clay brick double UNI	Concrete C20/25	Cell like clay brick	Autoclaved aerated concrete AAC	Hollow clay brick double UNI	Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
64101B1008500	TUP4	Ø10x85	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64101B1010000	TUP4	Ø10x100	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64101B1011500	TUP4	Ø10x115	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64101B1013500	TUP4	Ø10x135	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64101B1016000	TUP4	Ø10x160	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64101B1213500	TUP4	Ø12x135	2.8	0.56	0.4	1	2.8	0.7	0.8	1.4	105	105	25	-	25	-
64103B0808000	TUP4	Ø8x80	1.7	0.17	0.31	0.35	1.7	0.21	0.7	1.1	105	105	7	10	5	6
64103B0810000	TUP4	Ø8x100	1.7	0.17	0.31	0.35	1.7	0.21	0.7	1.1	105	105	7	10	5	6
64103B0812000	TUP4	Ø8x120	1.7	0.17	0.31	0.35	1.7	0.21	0.7	1.1	105	105	7	10	5	6
64103B1008500	TUP4	Ø10x85	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64103B1010000	TUP4	Ø10x100	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64103B1011500	TUP4	Ø10x115	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64103B1013500	TUP4	Ø10x135	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64103B1016000	TUP4	Ø10x160	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9
64103B1020000	TUP4	Ø10x200	1.8	0.21	0.31	0.5	2.1	0.28	0.8	1.4	105	105	15	20	8	9

*These values are for guidance only
