Chevilles et résines
Chevilles plastiques

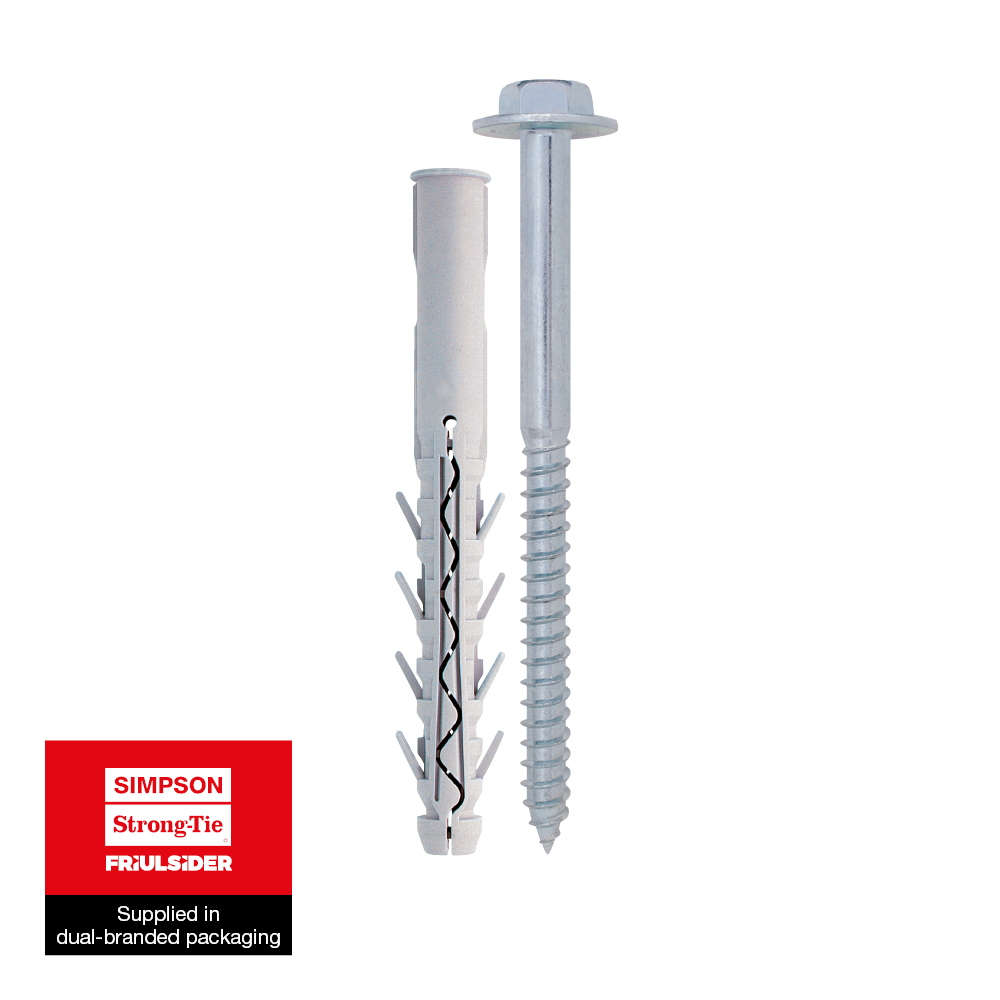

TUPP

Cheville nylon longue à forte expansion

La cheville nylon longue TUPP convient pour la fixation d'élément fins ou épais, sur tout type de support creux ou plein

Fiche technique
Classe service 2
Acier électrozingué
Intérieur
TUPP

Présentation

Images

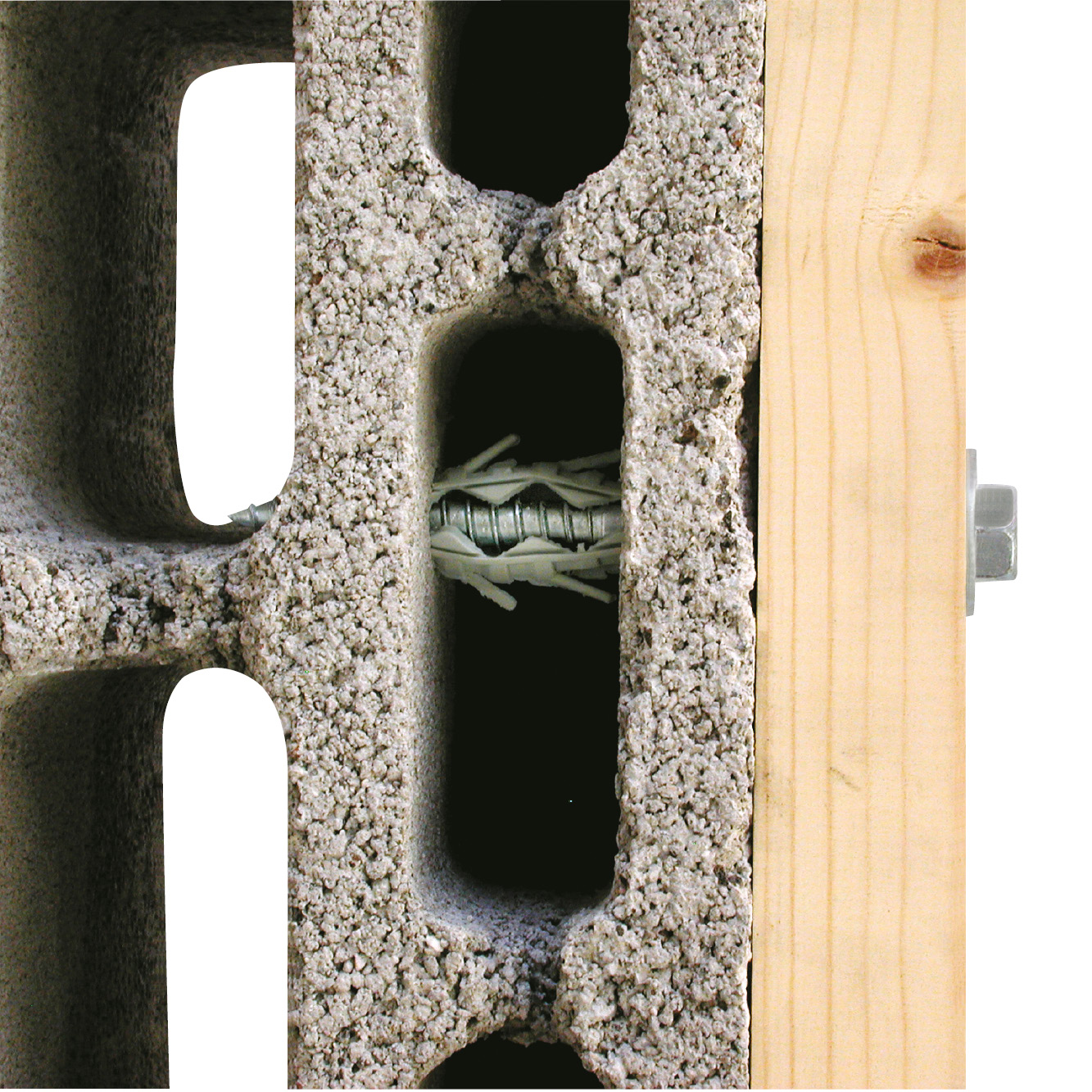

TUPP application image

Caractéristiques

Matière

  • Cheville : nylon,
  • Vis : acier électrozingué.

Avantages

  • Expansion contrôlée lors de la pose,
  • Vis tête hexagonale avec rondelle intégrée Ø34mm.

Données techniques

Dimensions

TUPP Dim image

Dimensions

Références Référence Dimensions [d0xL] [mm] Ep. max pce à fixer [tfix] [mm] Profondeur mini perçage [h1] [mm] Profondeur d'ancrage nominale [hnom] [mm] Ep. mini support [hmin] [mm] Ø colerette [dr] [mm] Ø vis [d] [mm] Longueur vis [Lv] [mm] Clé SW [SW] [mm] Qté par boîte
64001B1620000TUPPØ16x2001051109514034122101925
64001B1624000Ø16x2401451109514034122501925

Capacités recommandées - 1 ancrage

Références Référence Dimensions [d0xL] [mm] Capacité recommandée
Traction - Nrec [kN] Cisaillement - Vrec [kN] Distance entre les bords [ccr,N] [mm] Espacement [scr,N] [mm] Moment de flexion recommandé [Nm]
Béton C20/25 Brique pleine Double brique UNI Béton C20/25 Brique pleine Double brique UNI
64001B1620000TUPPØ16x2002.52.40.563.52.82.114014010.3
64001B1624000TUPPØ16x2402.52.40.563.52.82.114014010.3

*Ces valeurs sont à titres indicatifs

Installation

Montage

TUPP Installation1
TUPP Installation2

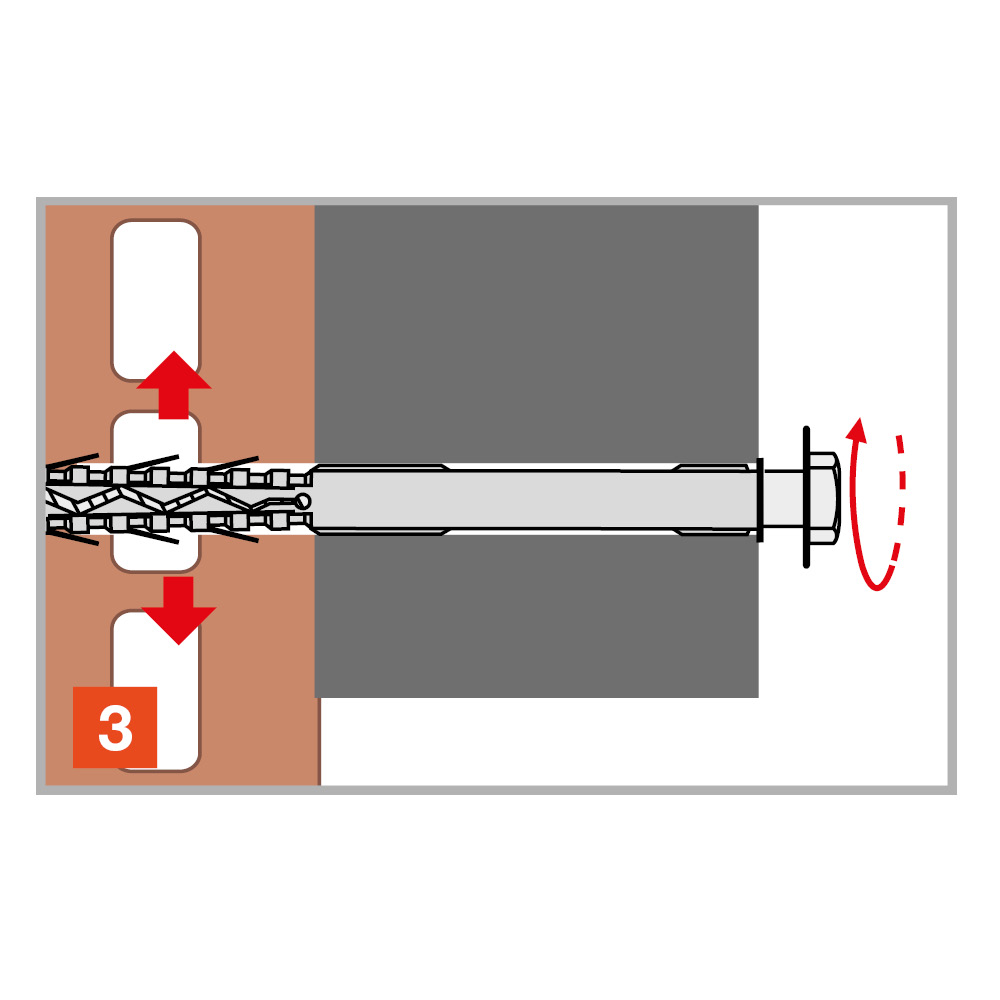

TUPP Installation3

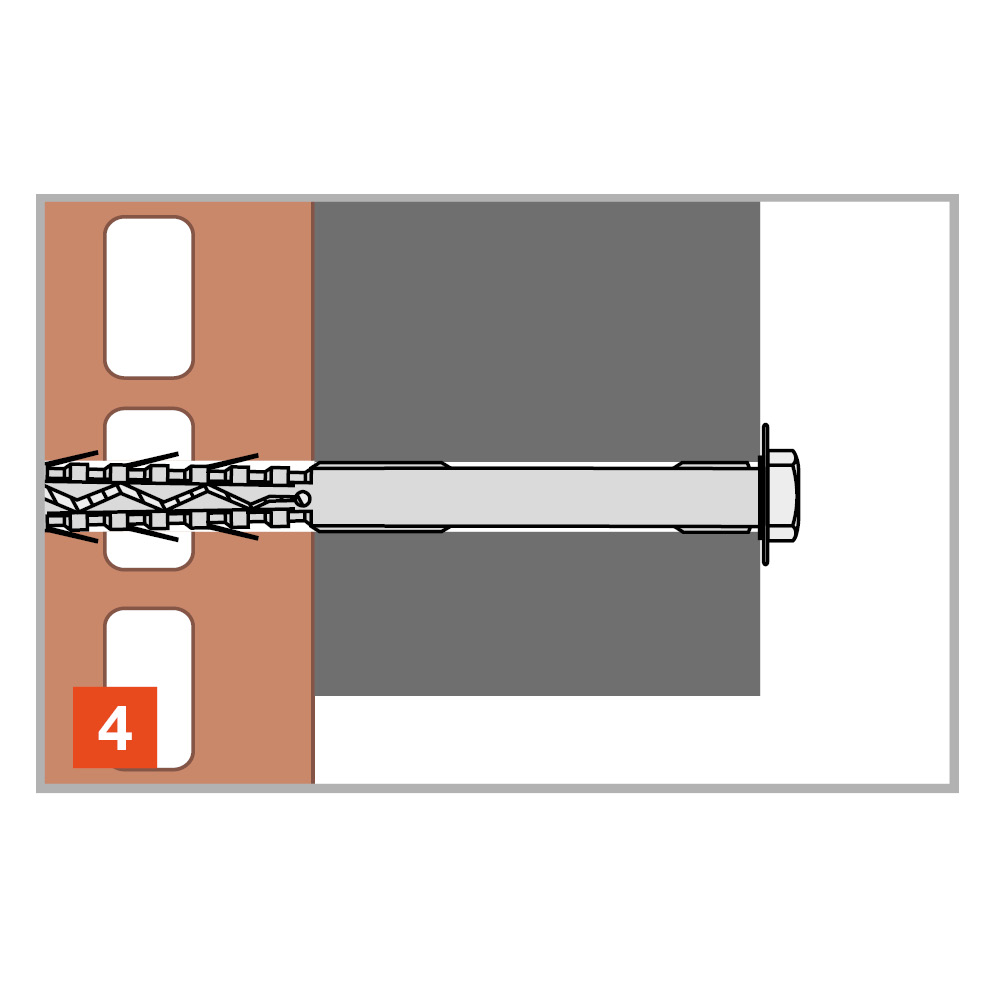

TUPP Installation4
