PFA

Cheville nylon longue

La cheville nylon PFA est un système de fixation par expansion pour charges légères.

Fiche technique

Classe service 2

Acier électrozingué

Intérieur

Présentation

Images

Caractéristiques

Matière

Vis : acier électrozingué, blanc,
Cheville : 100% nylon.

Avantages

Cheville étudiée pour une expansion dès la deuxième alvéole du matériau,
Très bonne résistance aux intempéries et au vieillissement,
Montage traversant.

Application

Support

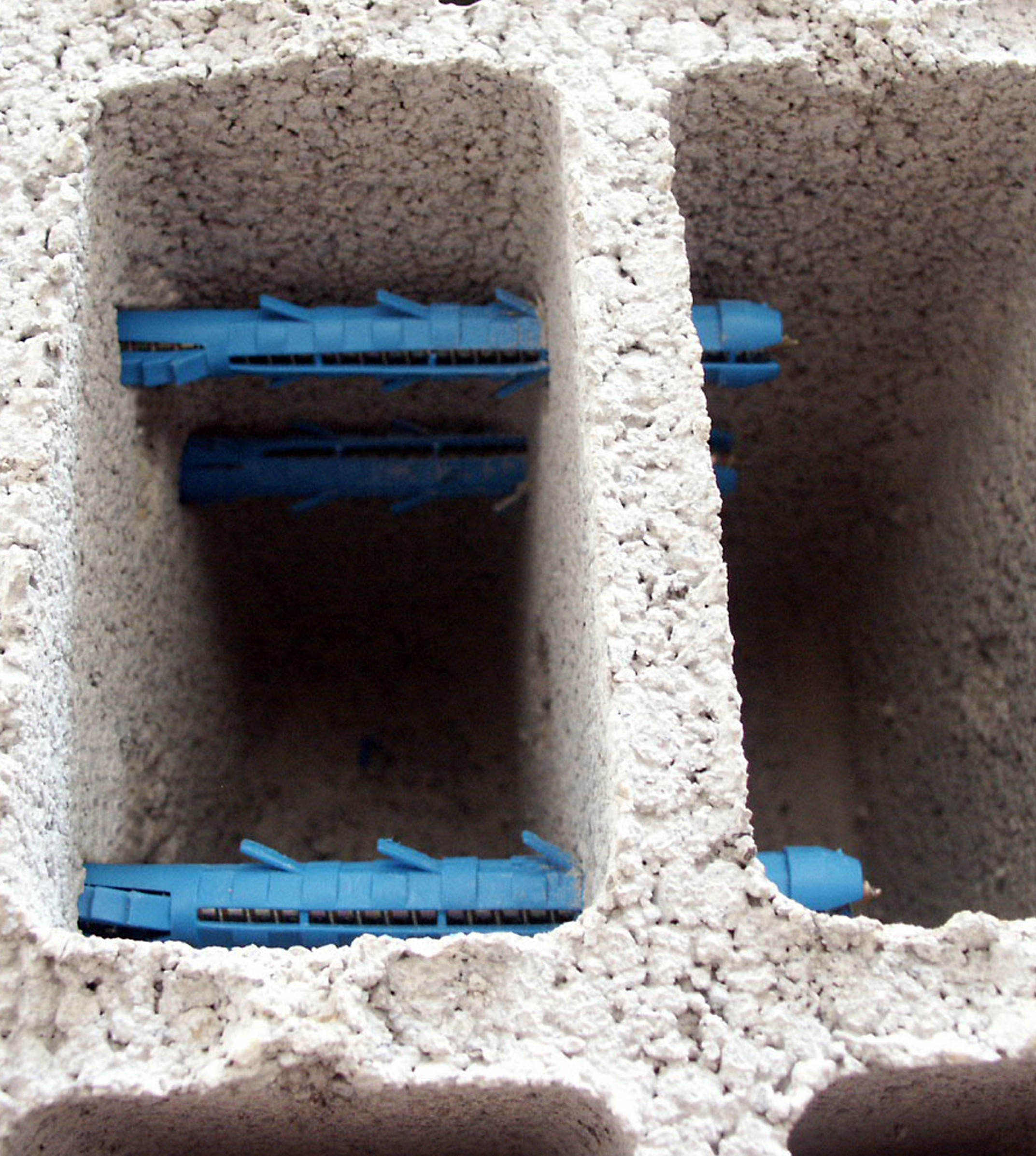

Parpaing creux,
Brique creuse.

Domaines d'utilisation

Radiateurs, chauffe-eau, ...

Données techniques

Dimensions

Dimensions

Références	Code article	Ø vis	Longueur [L] [mm]	Ep. max pce à fixer [tfix] [mm]	Ø max. pce à fixer [df] [mm]	Cdt. boite [pcs]	Poids [kg]
PFA M12-130/50	PFA12x130	10	130	50	12	20	0.088
PFA12X130RP	-	10	130	50	12	4	0.084

Charges de service

Références	Traction [Rds,N] [kN]		Cisaillement [Rds,V] [kN]
Références	Brique creuse	Parpaing creux	Brique creuse	Parpaing creux
PFA M12-130/50	0.4	0.4	0.45	0.65

Installation

Montage

La cheville à sabot de charpente permet une pose rapide sur et au travers de la pièce à fixer. les ergots de blocage sur les côtés entraînent un maintien et un verrouillage de forme parfait pour les matériaux creux.

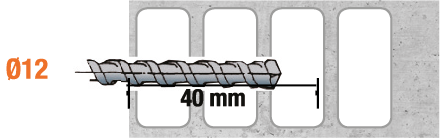

Percer

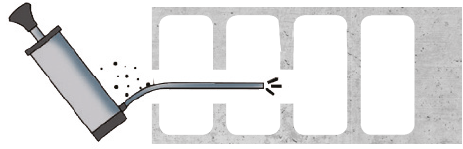

Souffler

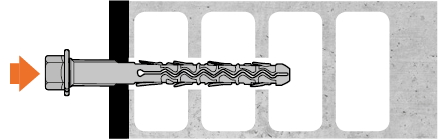

Enfoncer

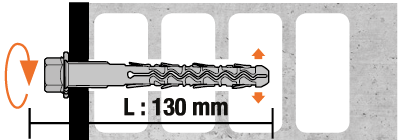

Serrer

Données d'installation

Références	Ø perçage [d0] [mm]	Ø vis	Profondeur min. de perçage [h1] [mm]	Ouverture de clé [SM]
PFA M12-130/50	12	10	140	13
