X1 evo

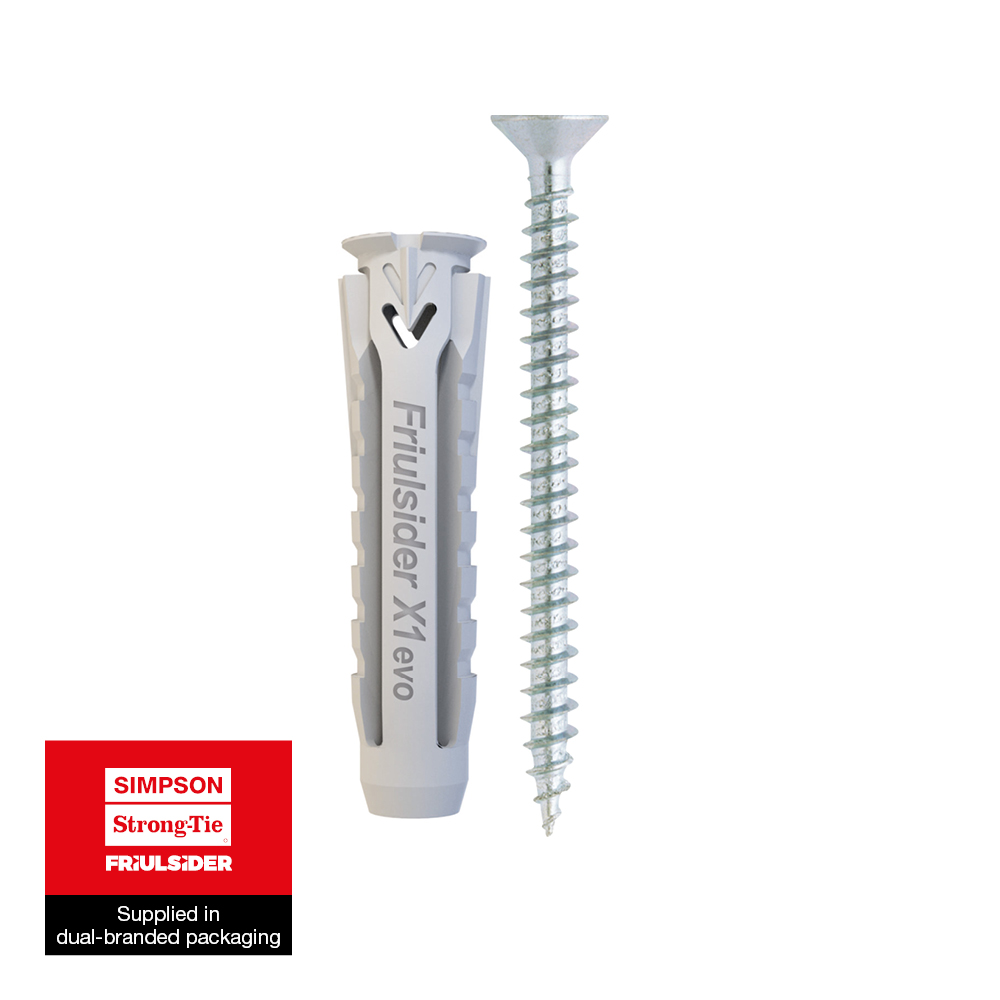

Cheville nylon universelle 4 segments

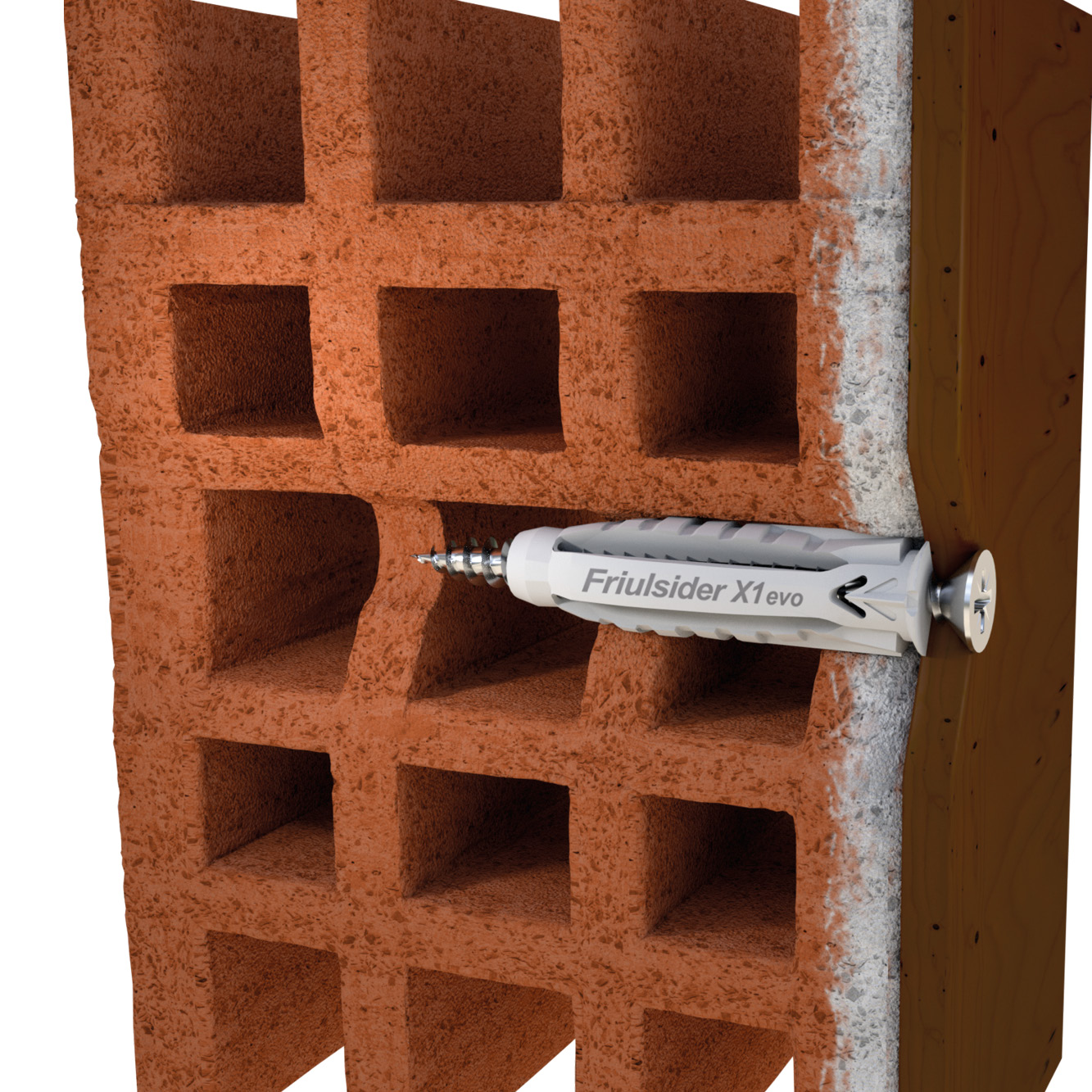

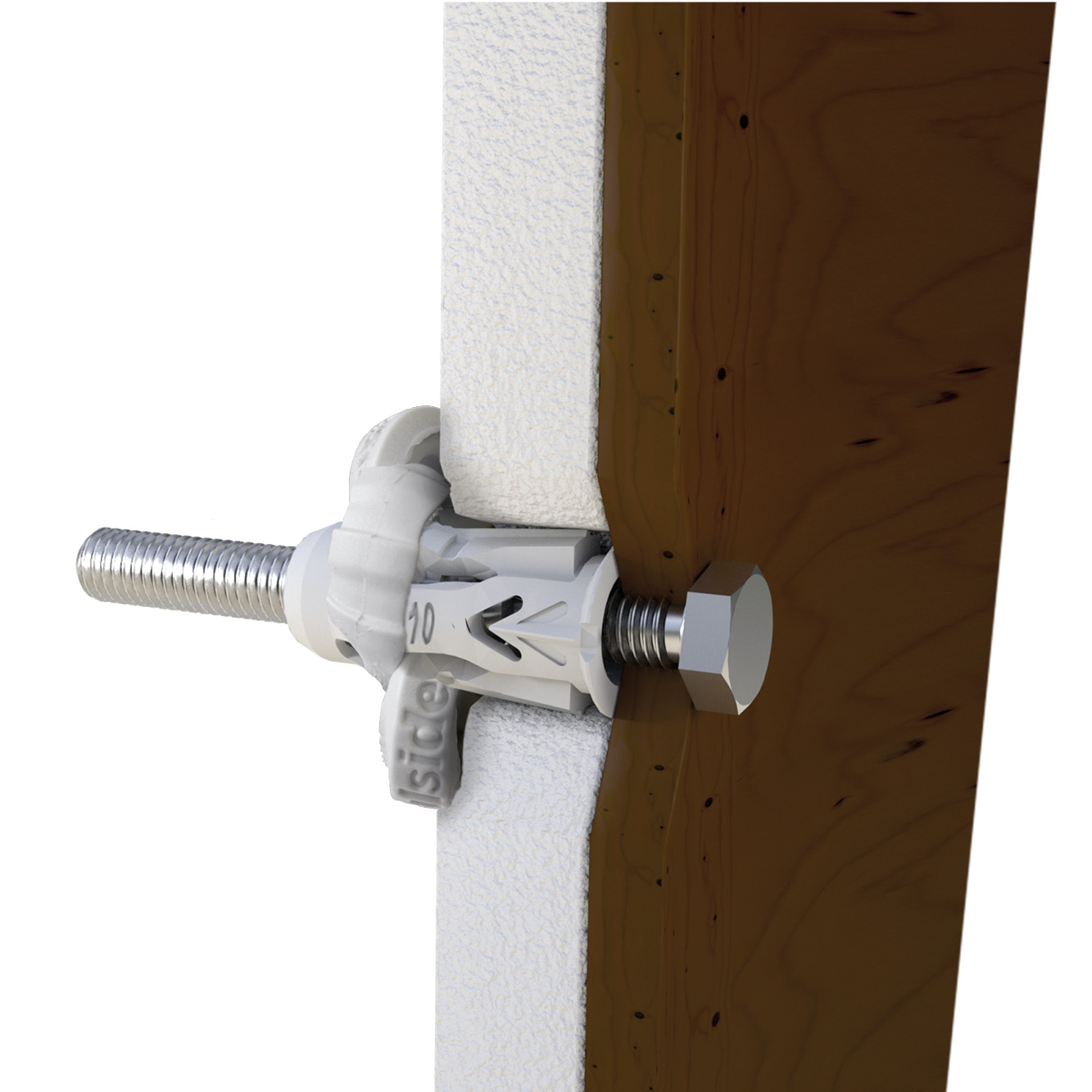

La cheville nylon universelle X1 evo, permet une fixation optimale d'éléments sur tous types de supports plein ou creux, notamment sur plaque de plâtre. Avec tous types de vis: vis filetage bois, vis filetage pas métrique. Avec un maintien large et stable grâce au 4 segments formant une rosace en arrière face du support lors de la pose.
Nouveautés
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions cheville seule
Dimensions
| Référence | Dimensions des fixations nylon | Données de pose des fixations nylon | |||||
|---|---|---|---|---|---|---|---|
| Information produit[mm] | Données de montage | ||||||
| Référence | Ø vis (Min/Max) | Qté par surconditionnement[mm] | Dimensions [d₀xL][mm] | Ø perçage [d₀][mm] | Profondeur mini perçage* [h₁][mm] | Profondeur d'ancrage nominale* [hₙₒₘ][mm] | |
| 6007000603000 | X1 evo | Ø4 - Ø5 | 3200.0 | Ø6x30 | 6 | 40 | 30 |
| 6007000804000 | X1 evo | Ø4,5 - Ø6 | 1600.0 | Ø8x40 | 8 | 50 | 40 |
| 6007001005000 | X1 evo | Ø6 - Ø8 | 800.0 | Ø10x50 | 10 | 60 | 50 |
| 6007001206000 | X1 evo | Ø8 - Ø10 | 400.0 | Ø12x60 | 12 | 70 | 60 |
*les valeurs sont données pour la pose sur support compact ou alvéolaire
*Valeurs de chargement, veuillez vous référer au document dans l'onglet téléchargement de la page.
*Ces valeurs sont à titres indicatifs
Dimensions cheville avec vis bois agglo
Dimensions
| Référence | Dimensions des fixations nylon | Données de pose des fixations nylon | ||||
|---|---|---|---|---|---|---|
| Information produit[mm] | Données de montage | |||||
| Référence | Ep. pce à fixer [tfᵢₓ][mm] | Ø vis [d][mm] | Longueur vis [Lv][mm] | Qté par surconditionnement[mm] | Dimensions [d₀xL][mm] | |
| 60071B0603000 | X1 evo | 5 | 4.5 | 40 | 1600.0 | Ø6x30 |
| 60071B0804000 | X1 evo | 5 | 5 | 50 | 800.0 | Ø8x40 |
| 60071B1005000 | X1 evo | 5 | 6 | 60 | 400.0 | Ø10x50 |

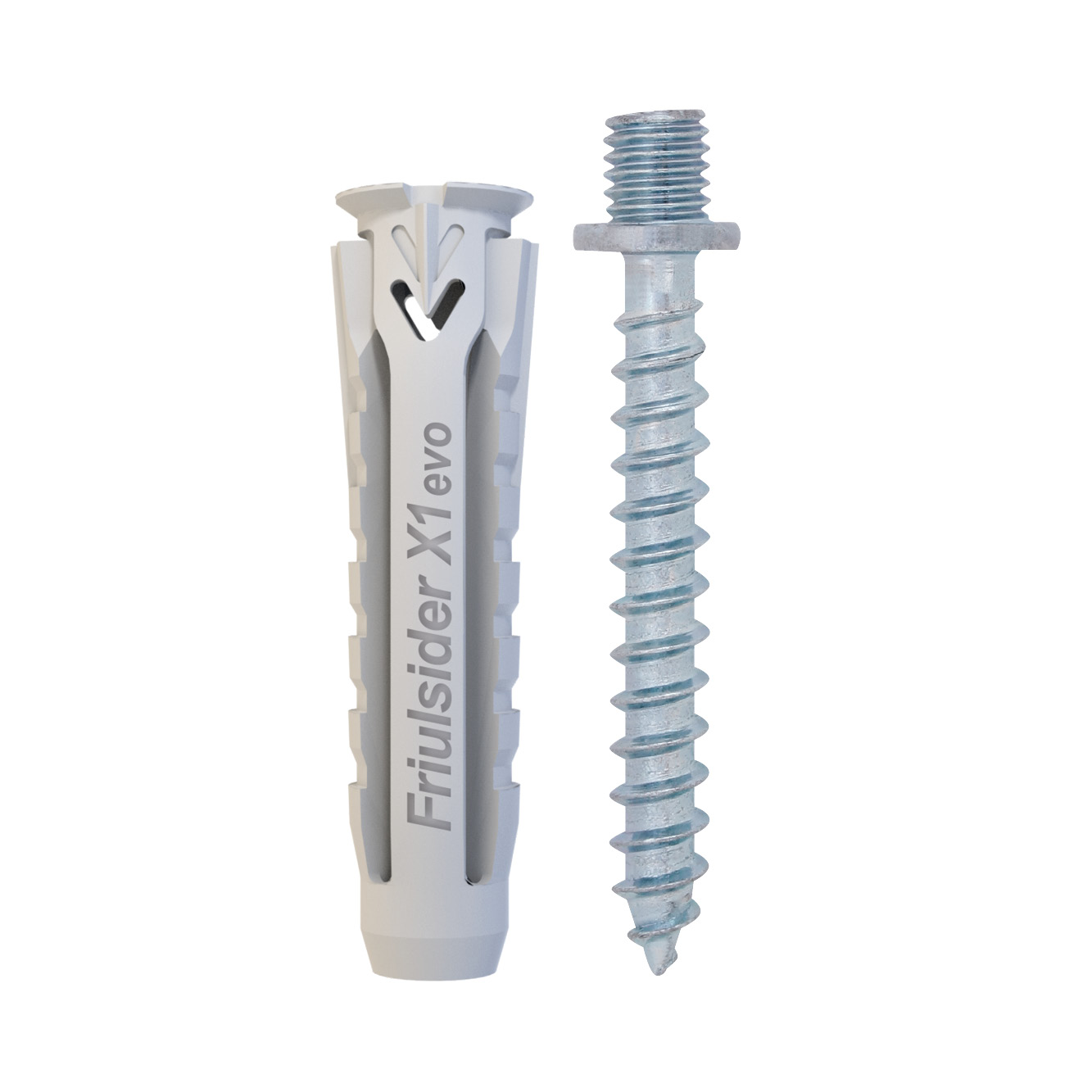

Dimensions cheville avec patte à vis
Dimensions
| Référence | Dimensions des fixations nylon | Données de pose des fixations nylon | ||||
|---|---|---|---|---|---|---|
| Information produit[mm] | Données de montage | |||||
| Référence | Ø vis [d][mm] | Filetage tête | Qté par boîte[stk] | Qté par surconditionnement[mm] | Dimensions [d₀xL][mm] | |
| 60091B0603000 | X1 evo | 6 | M6x6 | 100 | 1000.0 | Ø6x30 |

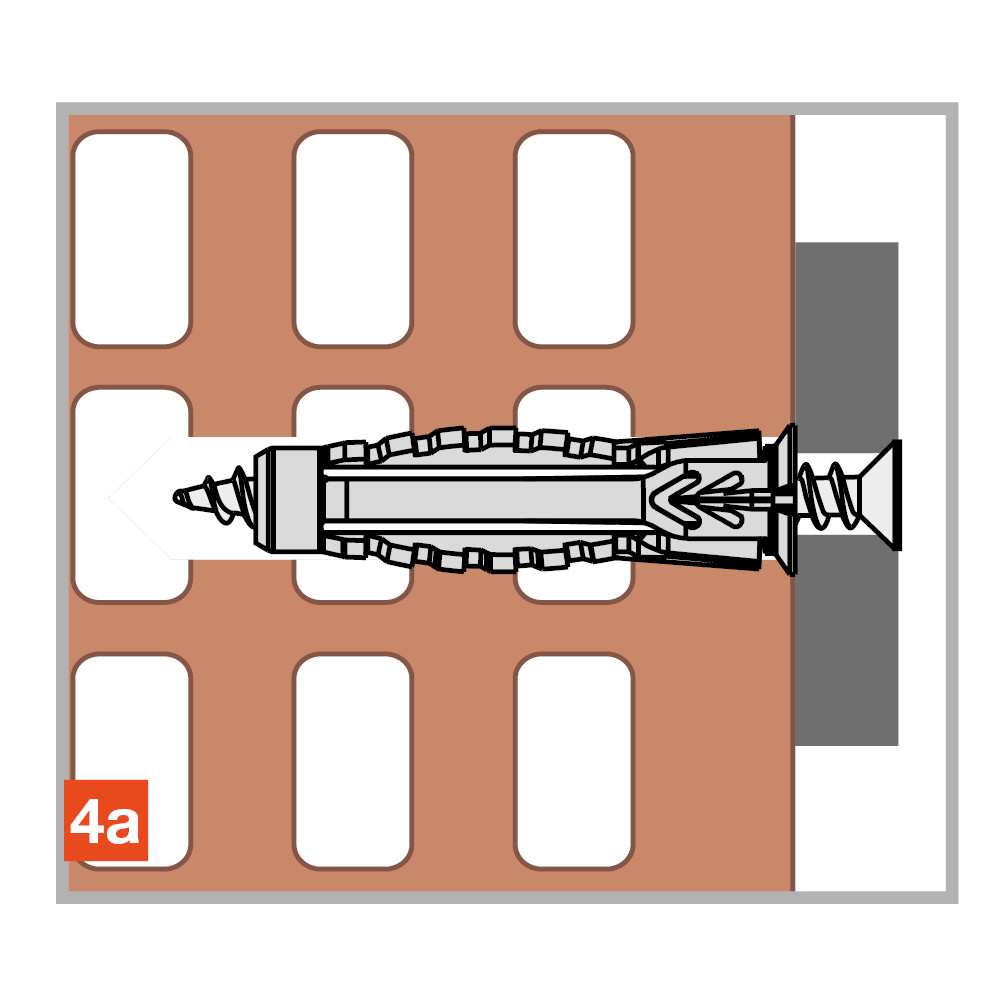

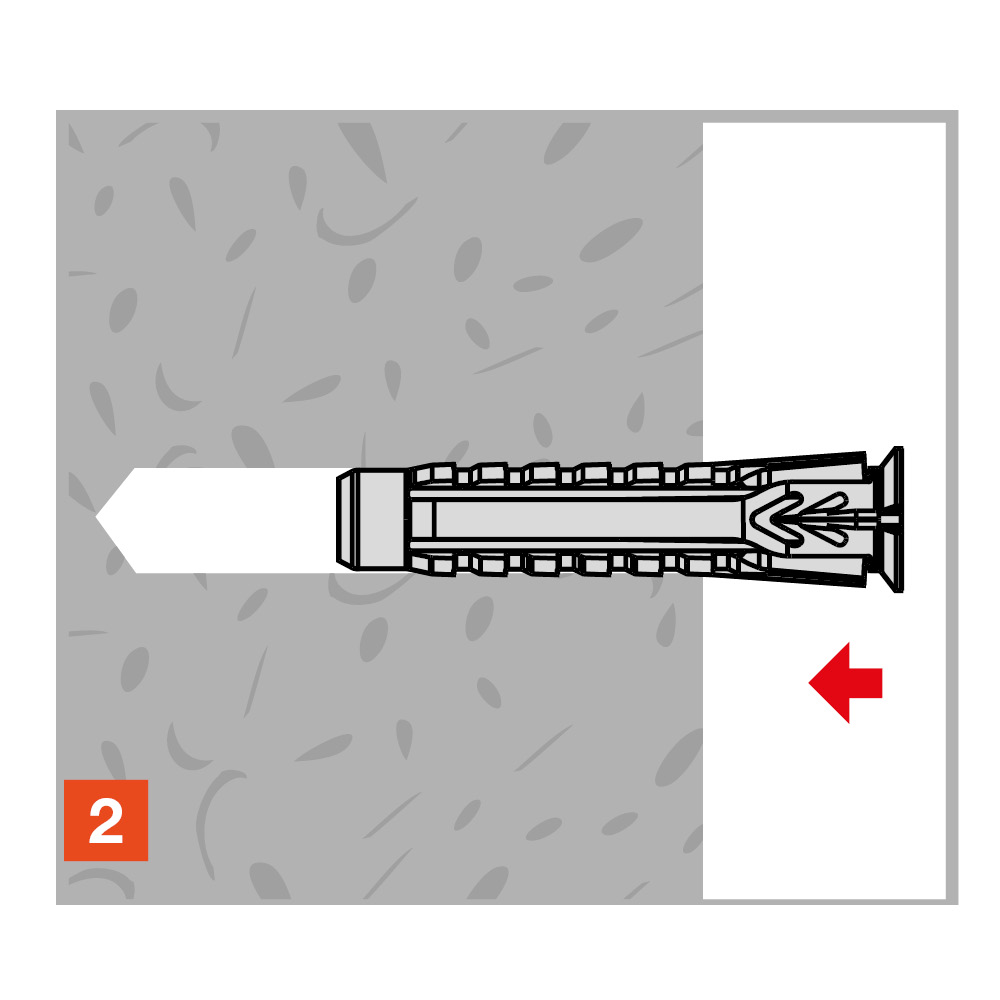

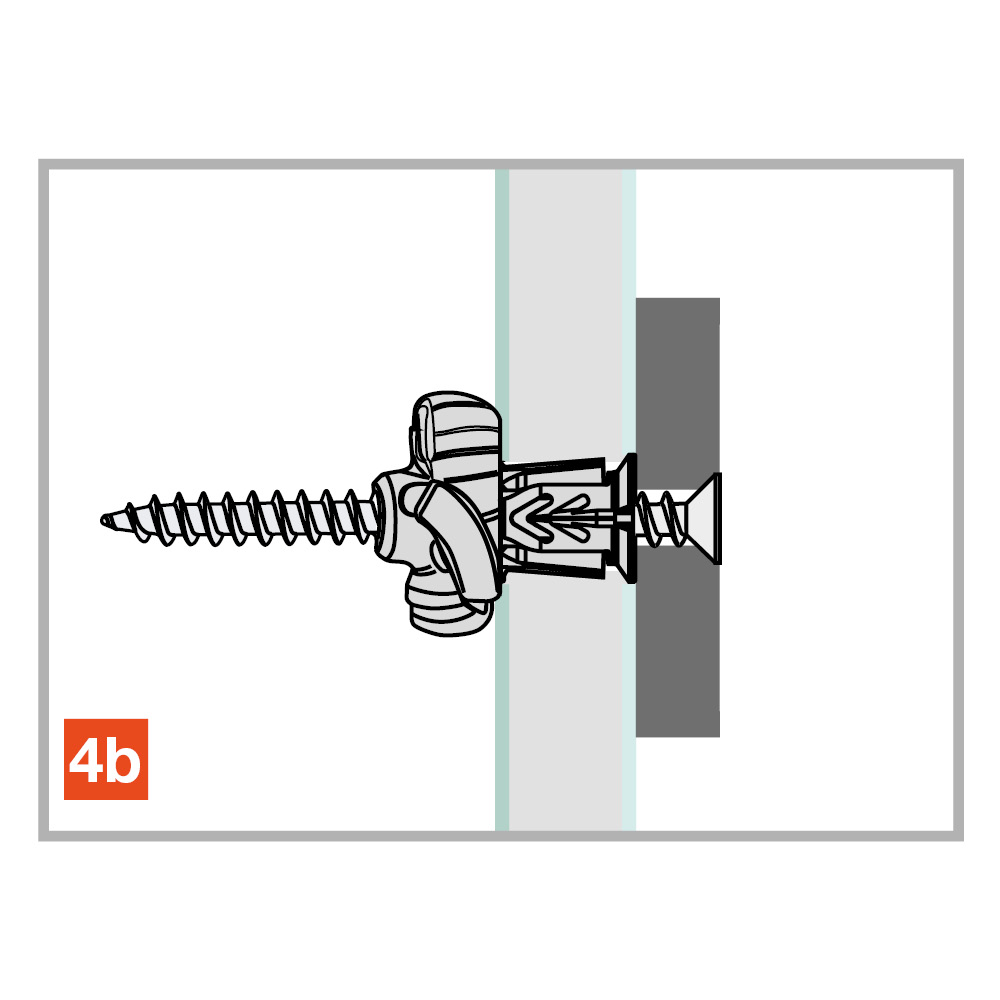

Installation
Montage
