Chevilles et résines
Chevilles plastiques
X1 evo-L

Cheville nylon universelle 4 segments

La cheville nylon universelle X1 evo-L, permet une fixation optimale d'éléments sur tous types de supports plein ou creux, et notamment sur plaque de plâtre, avec tous types de vis: vis filetage bois, vis filetage pas métrique.

Cette version allongée de la cheville X1 améliore les performances et la résistance de la cheville, avec une plus grande surface d'adhérence sur support compact et une rosace plus large sur plaque de plâtre simple ou doublée.

Fiche technique

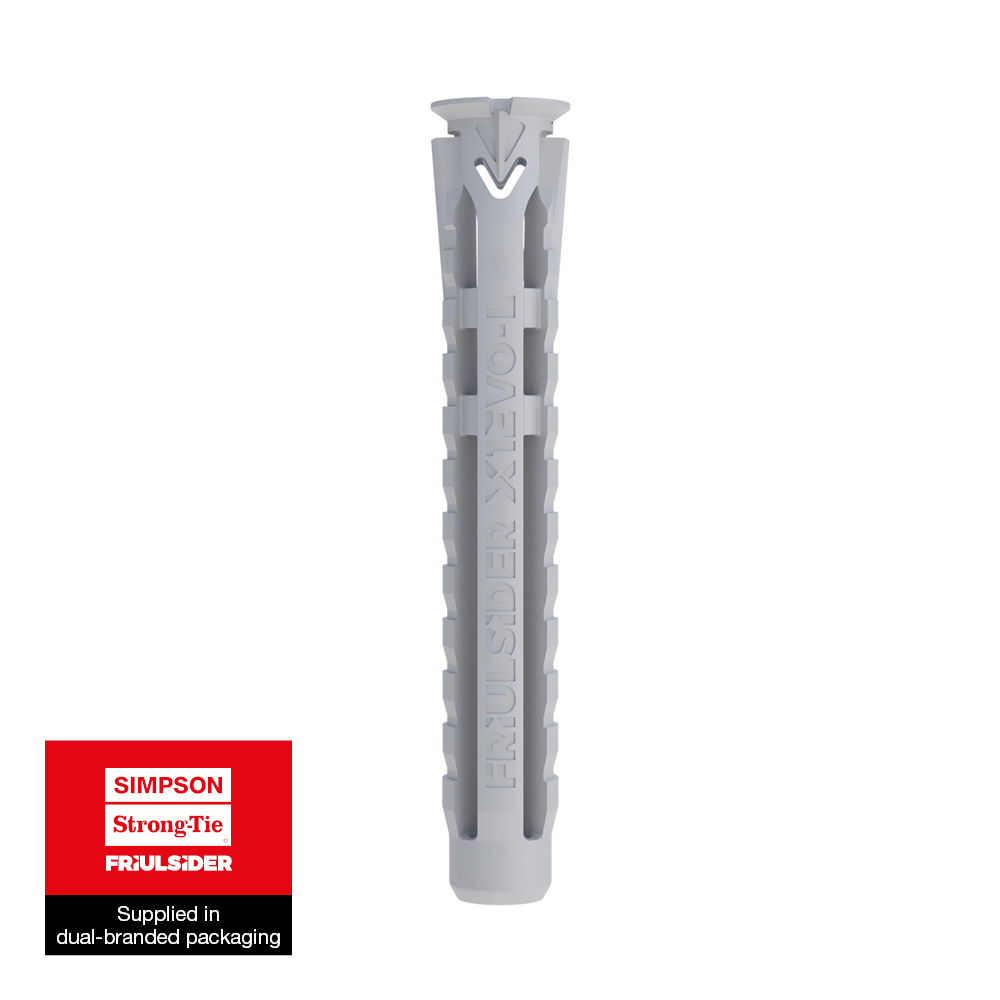

X1 evo-L plug only main

Présentation

Images

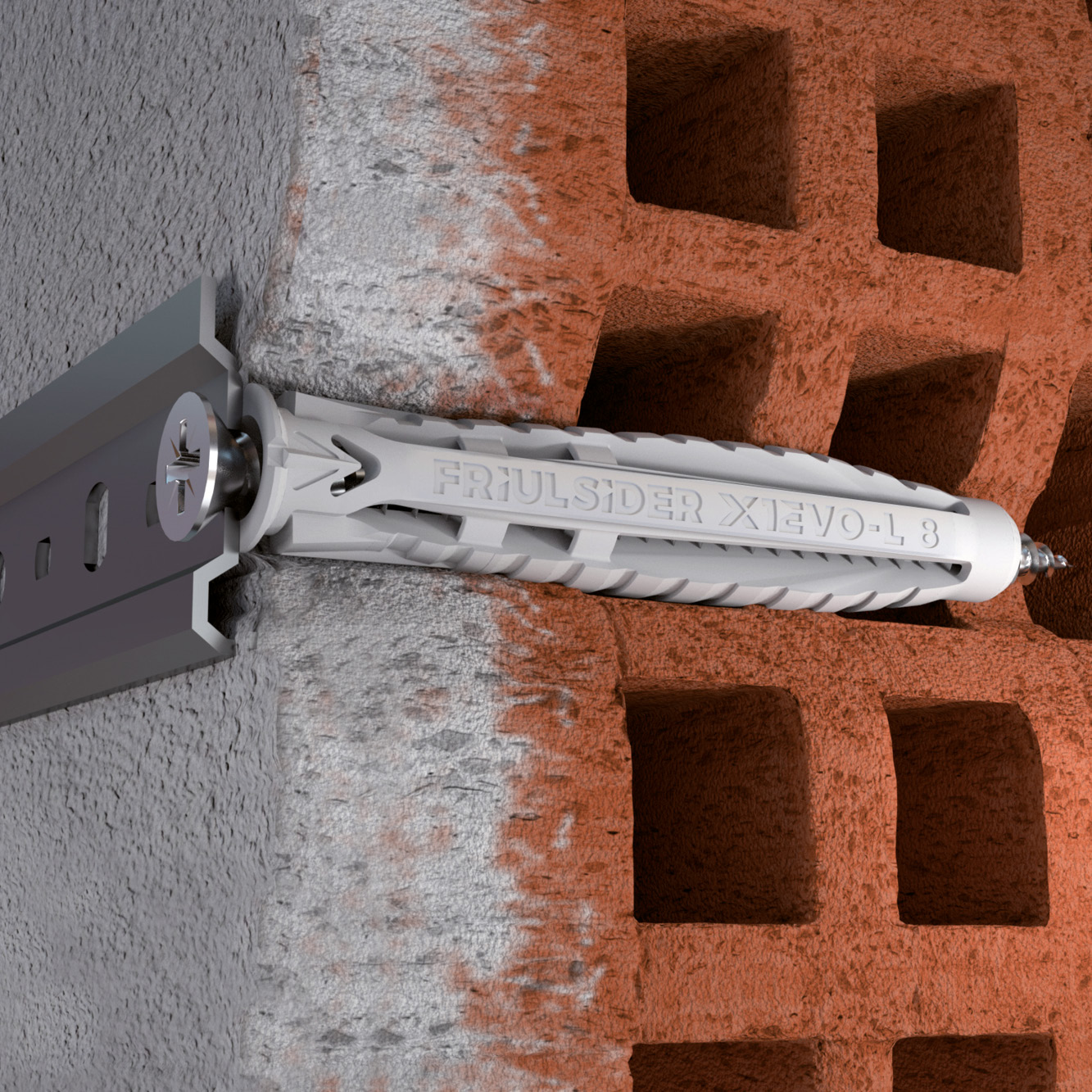

X1 evo-L hollow block application image

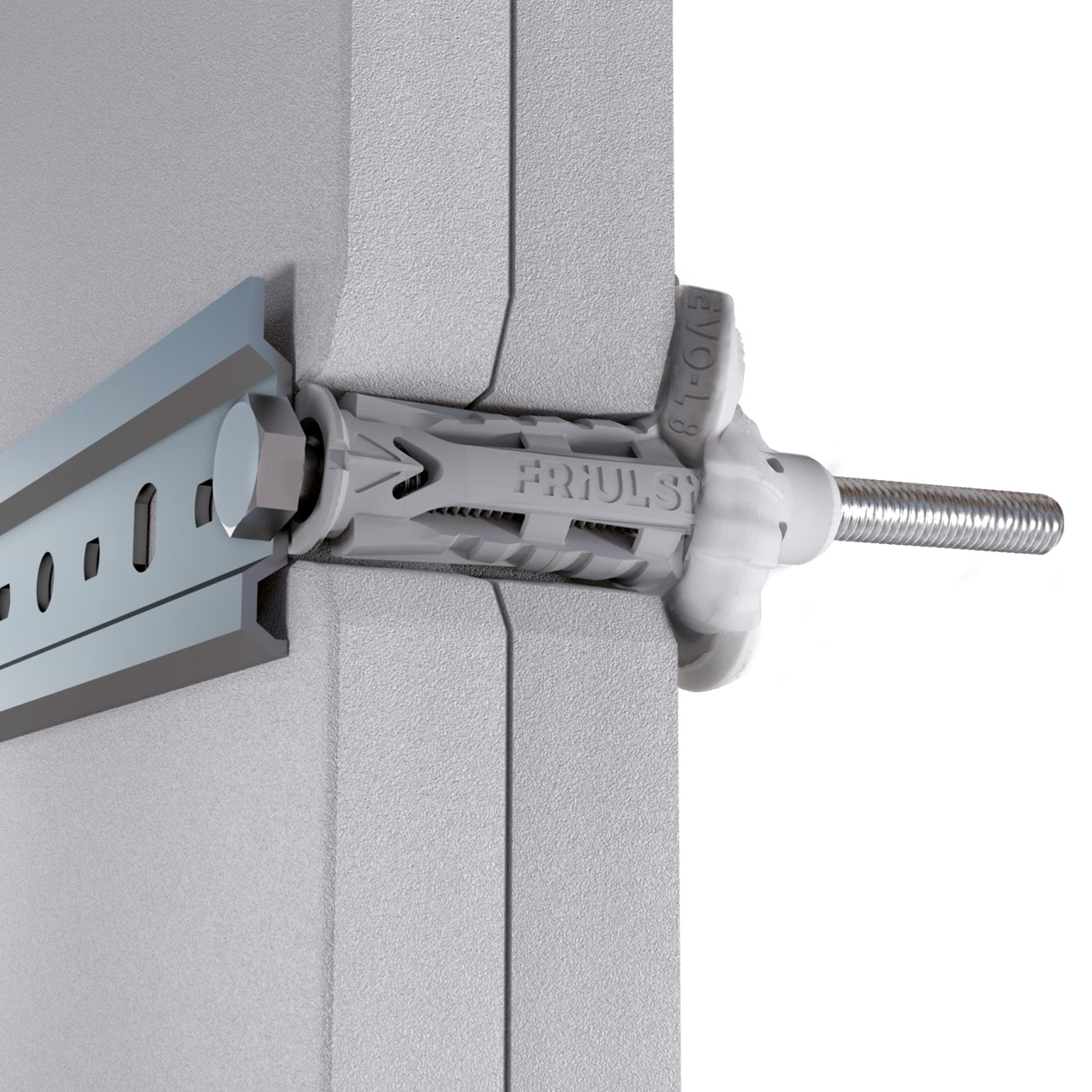

X1 evo-L plasterboard application image

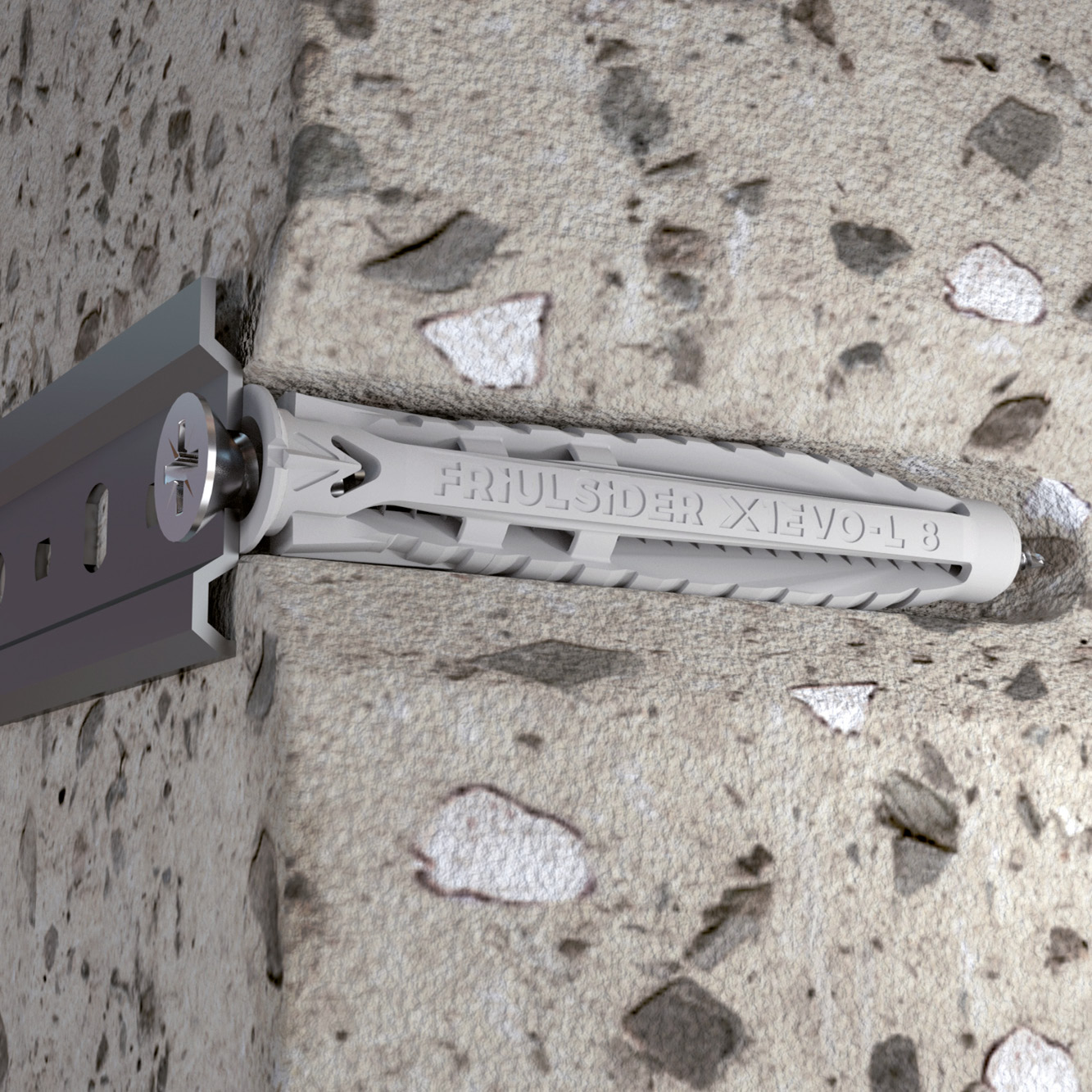

X1 evo-L solid concrete application image

Caractéristiques

Matière

  • Cheville : nylon.

Avantages

  • 4 segments, se déployant à la pose permettant ainsi un maintien stable et une résistance accrue,
  • Expansion uniforme augmentant la résistance de la cheville,
  • Colerette rétractable, permettant à la cheville d'être posée à travers l'élément à fixer pré-positionné,
  • Colerette fine, permettant une pose à fleur du support,
  • Ailes anti-rotation,
  • Forme conique et ailes sous tête, permettant un excellent maintien de la cheville même si le perçage est irrégulier,
  • Nylon flexible : la cheville peut être disposé à la main et le couple de vissage est réduit.

Application

Domaines d'utilisation

  • Menuiserie,
  • Installation électrique et de plomberie.

Supports

  • Béton non fissuré,
  • Maçonnerie pleine ou creuse,
  • Béton cellulaire,
  • Pierre naturelle,
  • Plaque de plâtre simple ou double.

Données techniques

Dimensions

X1 evo-L Dim image

Dimensions cheville seule

Références Référence Dimensions [d0xL] [mm] Ø vis (Min/Max) Ø perçage [d0] [mm] Profondeur mini perçage* [h1] [mm] Profondeur d'ancrage nominale* [hnom] [mm] Qté par boîte Qté par surconditionnement [mm]
6007000605000X1 evo-LØ6x50Ø4 - Ø5660502001600
6007000806000Ø8x60Ø4,5 - Ø687060100800

*les valeurs sont données pour la pose sur support compact ou alvéolaire.

*Valeurs de chargement, veuillez vous référer au document dans l'onglet téléchargement de la page.

*Ces valeurs sont à titres indicatifs

Installation

Montage

X1 evo Installation1

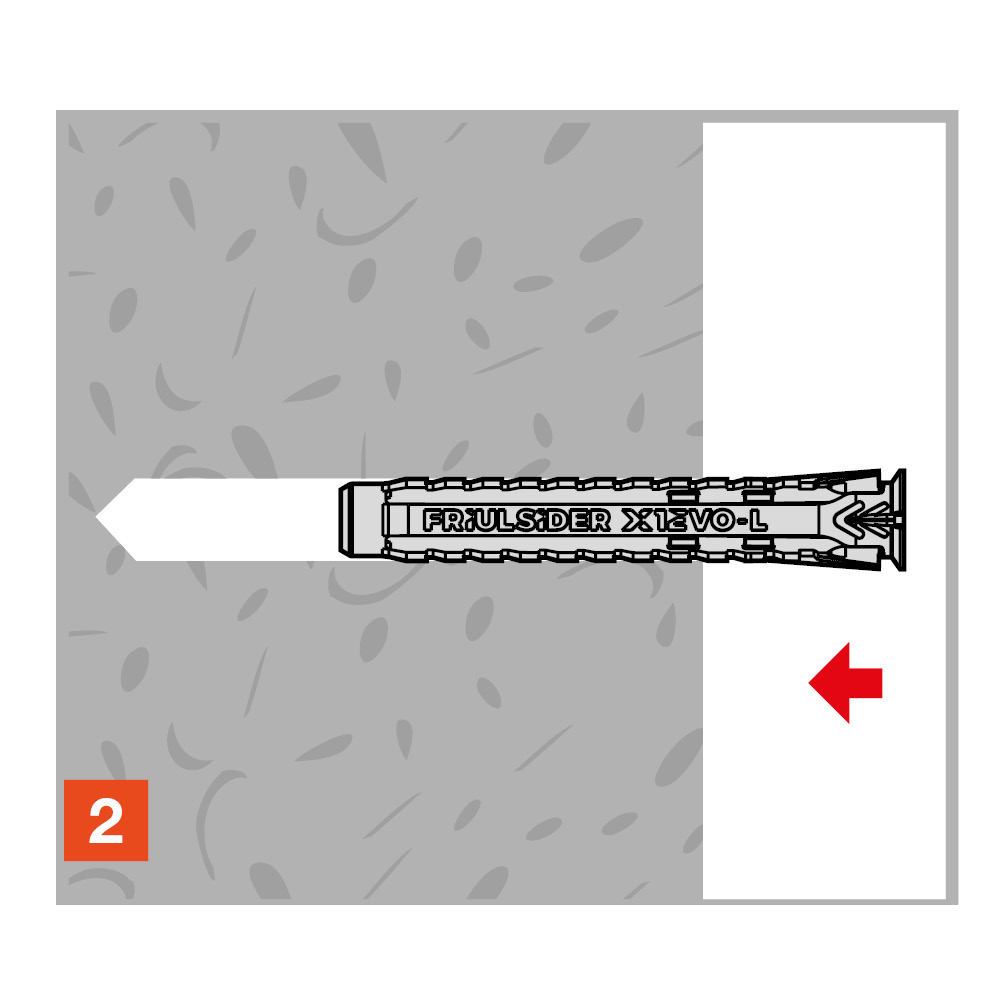

X1 evo-L Installation2

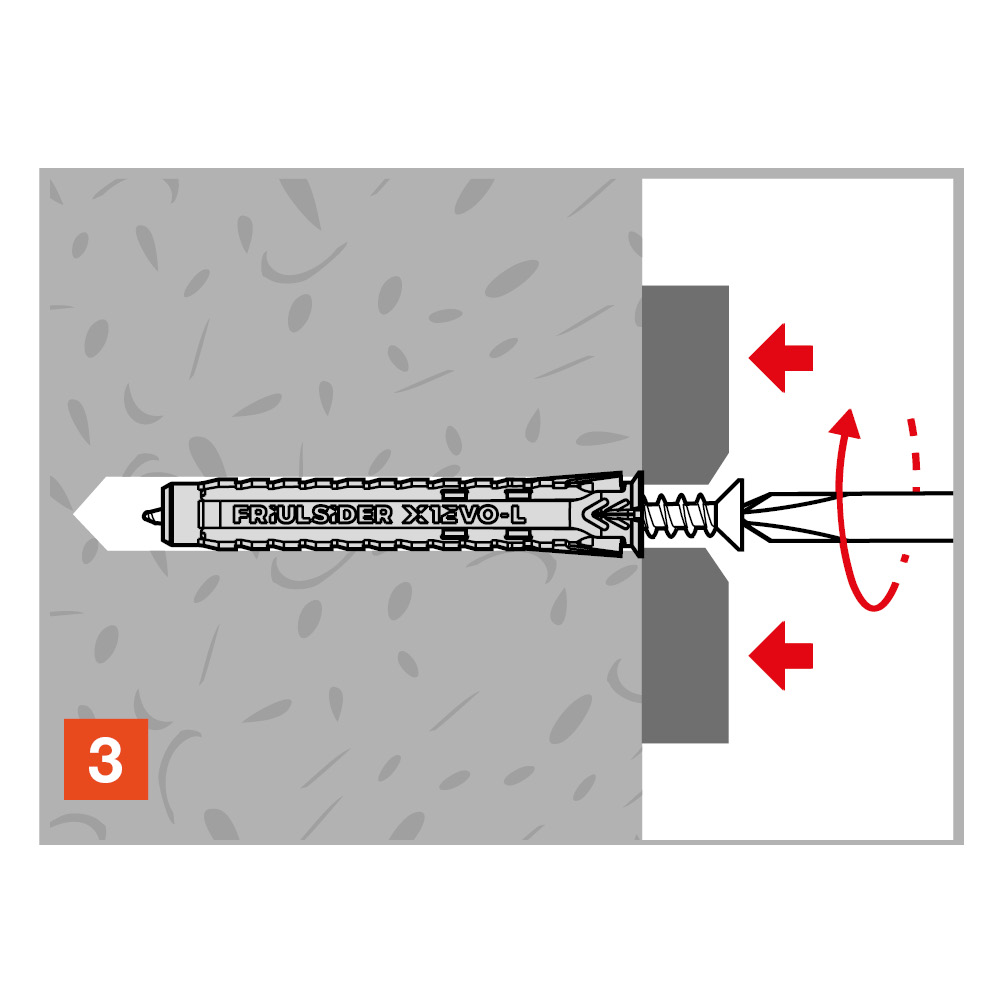

X1 evo-L Installation3

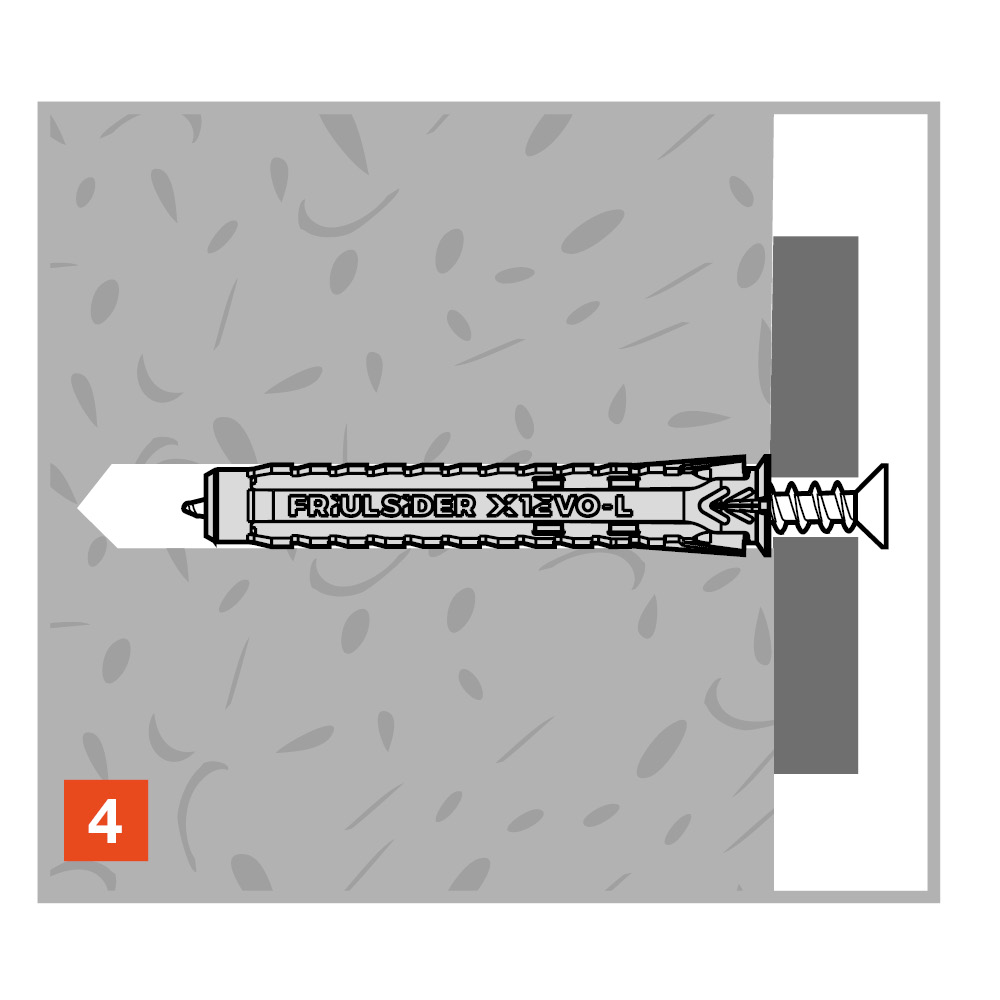

X1 evo-L Installation4

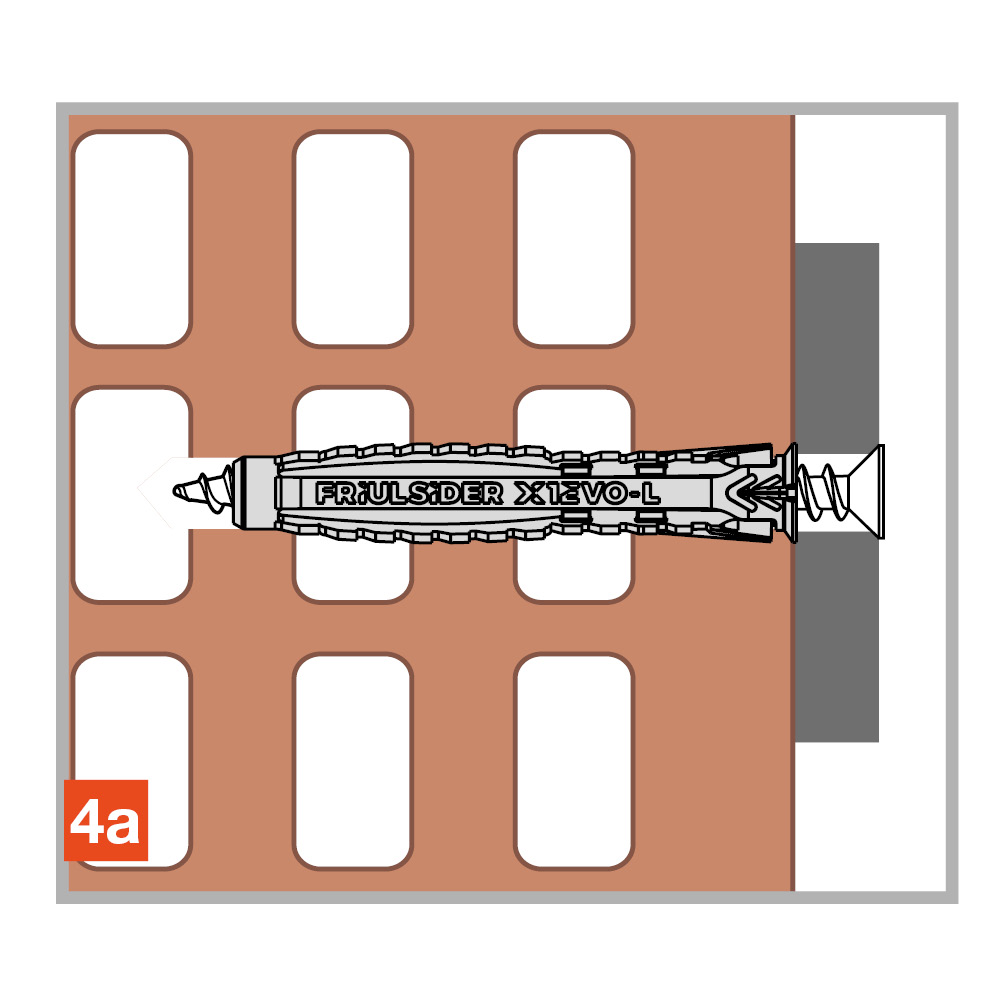

X1 evo-L Installation5

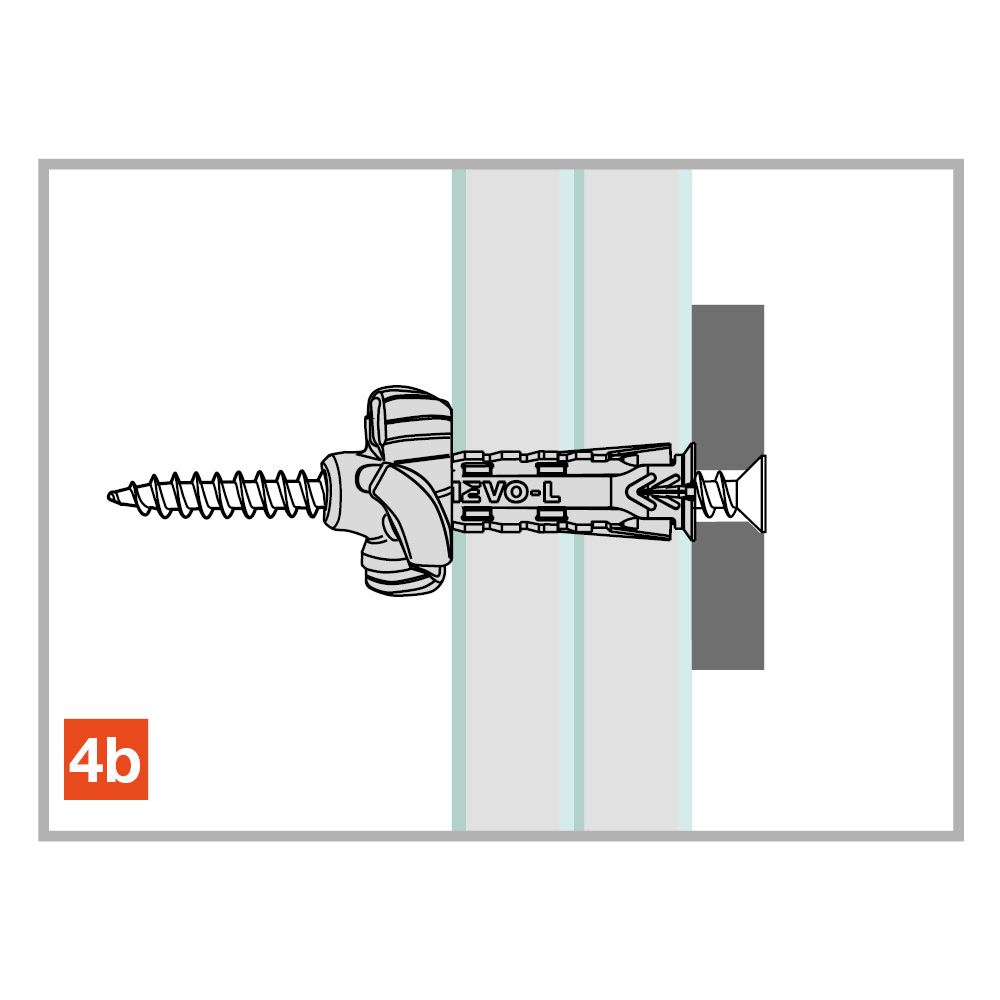

X1 evo-L Installation6
