Chevilles et résines

Chevilles plastiques

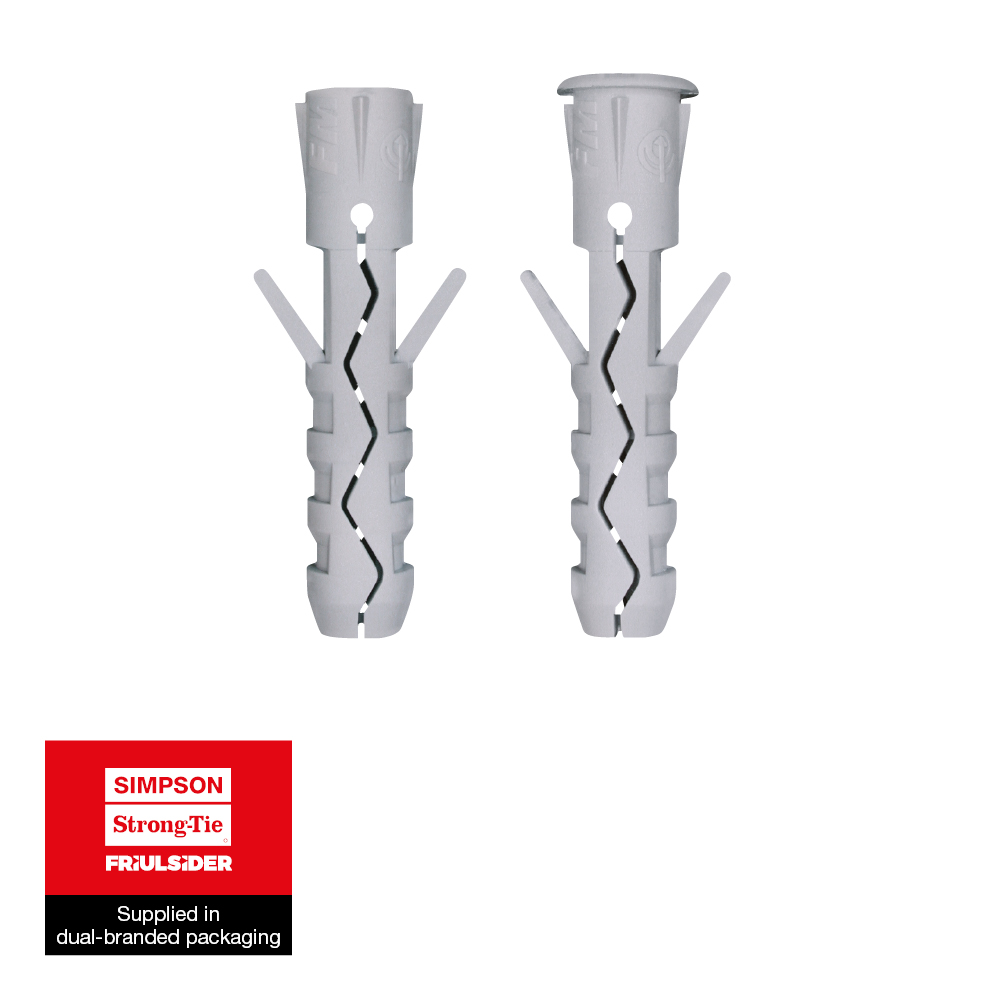

TU Plug

Cheville nylon/polypropylène

La cheville nylon/polyprolpylène à expansion TU Plug convient pour la fixation d'éléments légers sur support creux ou plein.

Fiche technique

TU Plug

Présentation

Images

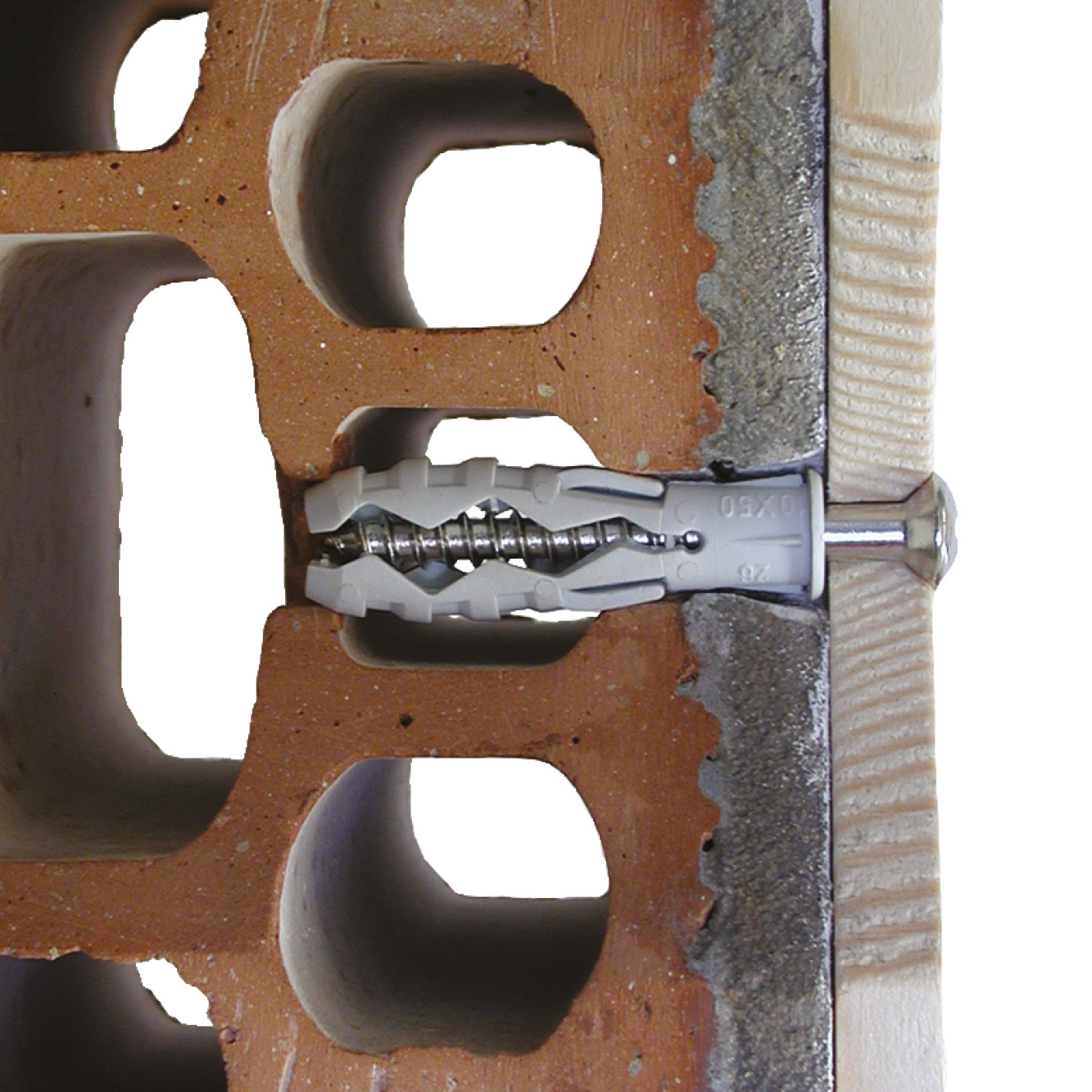

TU application image

Caractéristiques

Matière

Cheville : Nylon.

Avantages

Utilisable pour la plupart fixations légère,
Ailes anti-rotation,
Fente zig-zag, évitant le désaxage de la vis dans la cheville,
Expansion maximale.

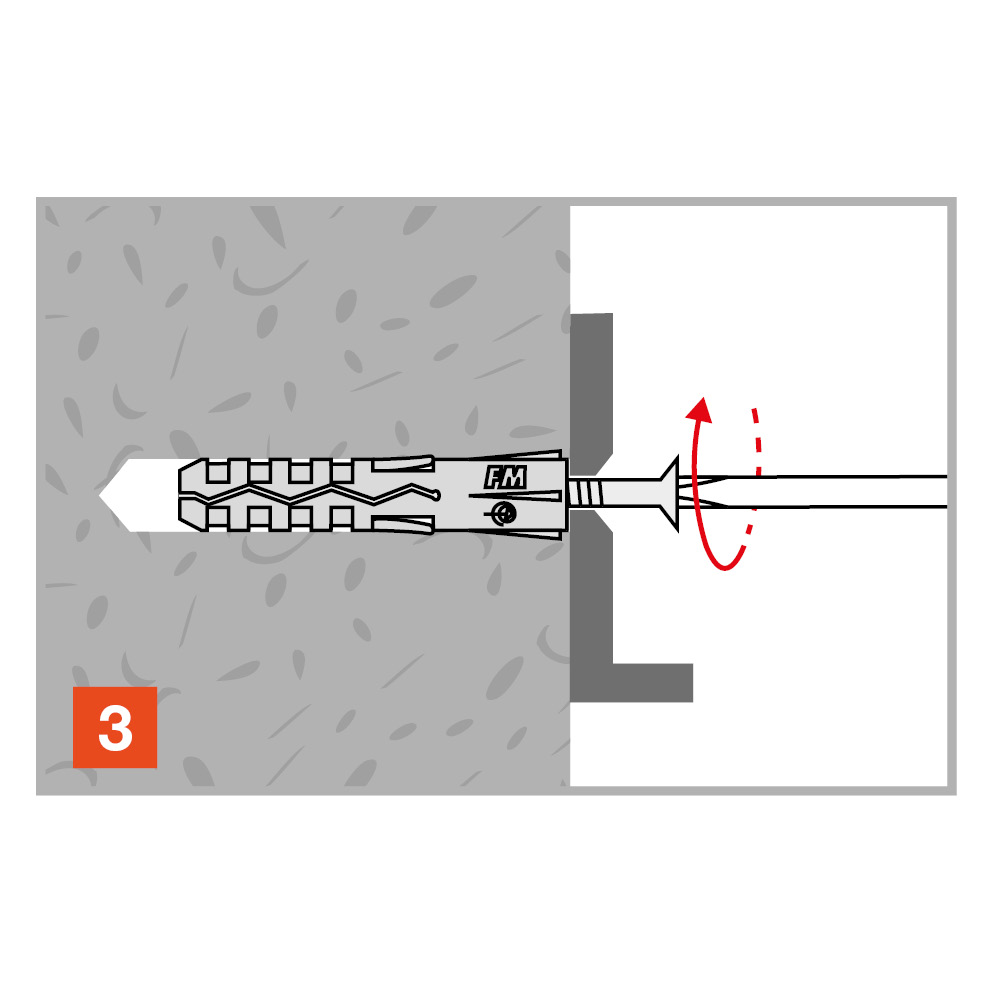

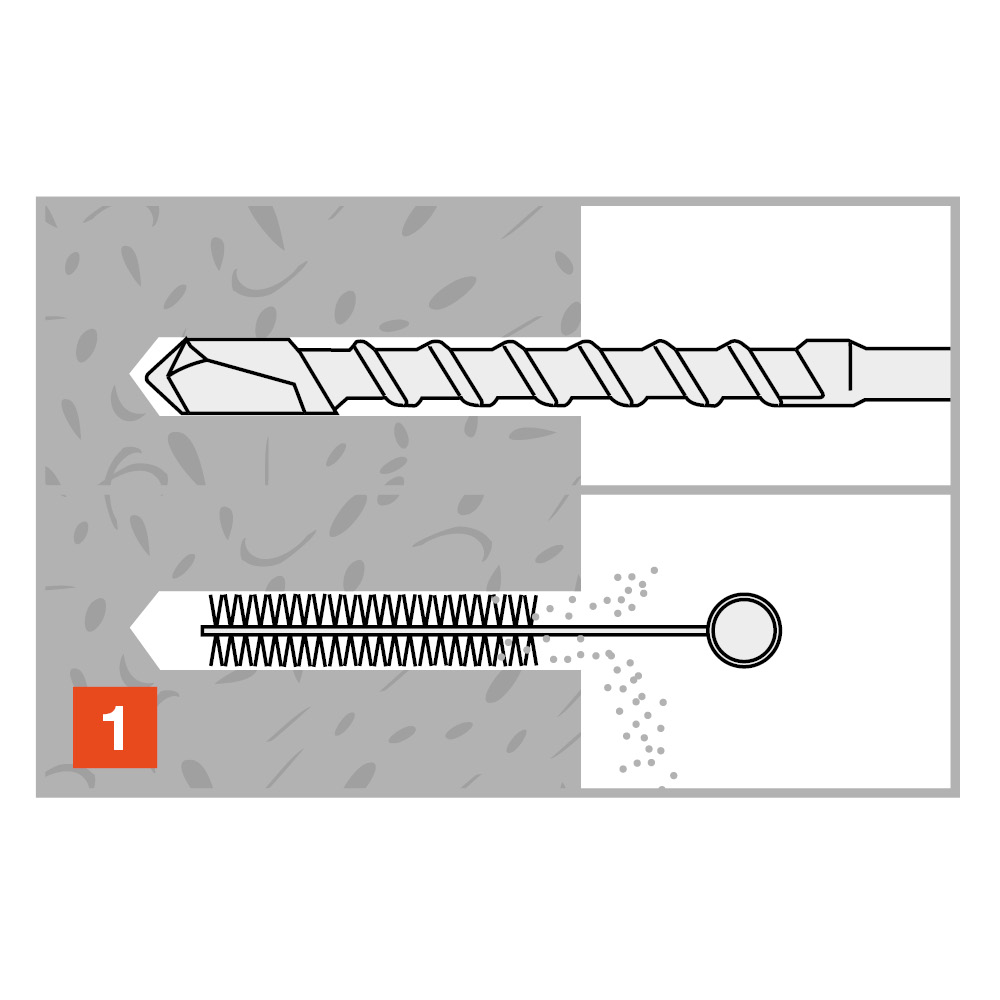

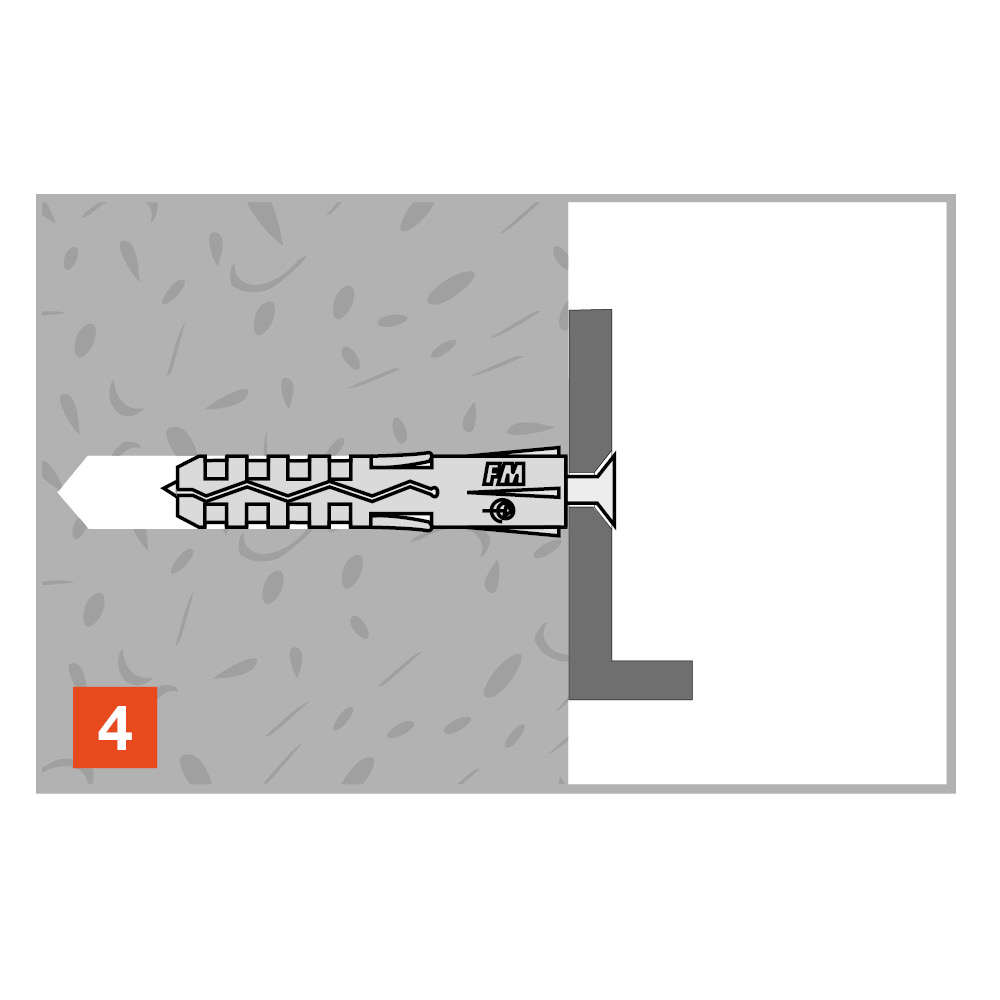

Application

Domaines d'utilisation

Tasseau/chevron bois,
Menuiserie légère,
Panneaux.

Supports

Béton non fissuré,
Maçonnerie pleine ou creuse.

Données techniques

Dimensions

TU plug dim image

Dimensions cheville Nylon avec colerette

Références	Référence	Dimensions [d₀xL] [mm]	Profondeur mini perçage [h₁] [mm]	Profondeur d'ancrage nominale [h_nom] [mm]	Ep. mini support [h_min] [mm]	Ø mini vis [d] [mm]	Ø max vis [d] [mm]	Qté par boîte	Qté par surconditionnement
6000100603000	TU	Ø6x30	40	30	60	3.5	5	100	3200
6000100703500		Ø7x35*	45	35	80	4	5.5	150	2400
6000100804000		Ø8x40	55	40	80	4.5	6	100	1600
6000101005000		Ø10x50	65	50	100	6	8	50	800
6000101206000		Ø12x60*	75	60	120	8	10	25	400

^*Previous version geometry

Dimensions cheville nylon sans colerette

Références	Référence	Dimensions [d₀xL] [mm]	Profondeur mini perçage [h₁] [mm]	Profondeur d'ancrage nominale [h_nom] [mm]	Ep. mini support [h_min] [mm]	Ø mini vis [d] [mm]	Ø max vis [d] [mm]	Qté par boîte	Qté par surconditionnement
6010100603000	TU	Ø6x30	40	30	60	3.5	5	100	3200
6010100703500		Ø7x35*	45	35	80	4	5.5	150	2400
6010100804000		Ø8x40	55	40	80	4.5	6	100	1600
6010101005000		Ø10x50	65	50	100	6	8	50	800
6010101206000		Ø12x60*	75	60	120	8	10	25	400

^*Previous version geometry

Charges recommandées - Bouchon TU avec vis à bois

Références	Référence	Dimensions [d₀xL] [mm]	Capacité recommandée
			Bouchon TU avec vis à bois
			Diamètre de la vis	Traction - N_rec [kN]					Cisaillement - V_rec [kN]					Distance entre les bords [ccr,N] [mm]	Espacement [scr,N] [mm]
			Diamètre de la vis	Béton C20/25	Brique pleine	Béton cellulaire G4	Brique creuse	Brique d'argile	Béton C20/25	Brique pleine	Béton cellulaire G4	Brique creuse	Brique d'argile	Distance entre les bords [ccr,N] [mm]	Espacement [scr,N] [mm]
6000100603000	TU	Ø6x30	4	0.39	0.39	0.11	0.36	0.22	0.7	0.7	0.21	0.49	0.28	55	55
6000100703500	TU	Ø7x35*	5	0.54	0.51	0.18	0.39	0.35	0.7	0.7	0.21	0.5	0.42	60	60
6000100804000	TU	Ø8x40	4.5	0.63	0.63	0.25	0.42	0.35	0.84	0.84	0.39	0.56	0.42	70	60
6000101005000	TU	Ø10x50	6	-	-	-	-	-	-	-	-	-	-	-	-
6000101206000	TU	Ø12x60*	8	1.68	1.54	0.49	0.91	0.63	2.1	1.96	0.7	1.4	0.84	105	90
6010100603000	TU	Ø6x30	4	0.39	0.39	0.11	0.36	0.22	0.7	0.7	0.21	0.49	0.28	55	55
6010100703500	TU	Ø7x35*	5	0.54	0.51	0.18	0.39	0.35	0.7	0.7	0.21	0.5	0.42	60	60
6010100804000	TU	Ø8x40	4.5	0.63	0.63	0.25	0.42	0.35	0.84	0.84	0.39	0.56	0.42	70	60
6010101005000	TU	Ø10x50	6	1.18	1.12	0.3	0.56	0.49	1.4	1.4	0.53	0.98	0.63	90	75
6010101206000	TU	Ø12x60*	8	1.68	1.54	0.49	0.91	0.63	2.1	1.96	0.7	1.4	0.84	105	90

*Ces valeurs sont à titres indicatifs
