TMC

Cheville pour corps creux

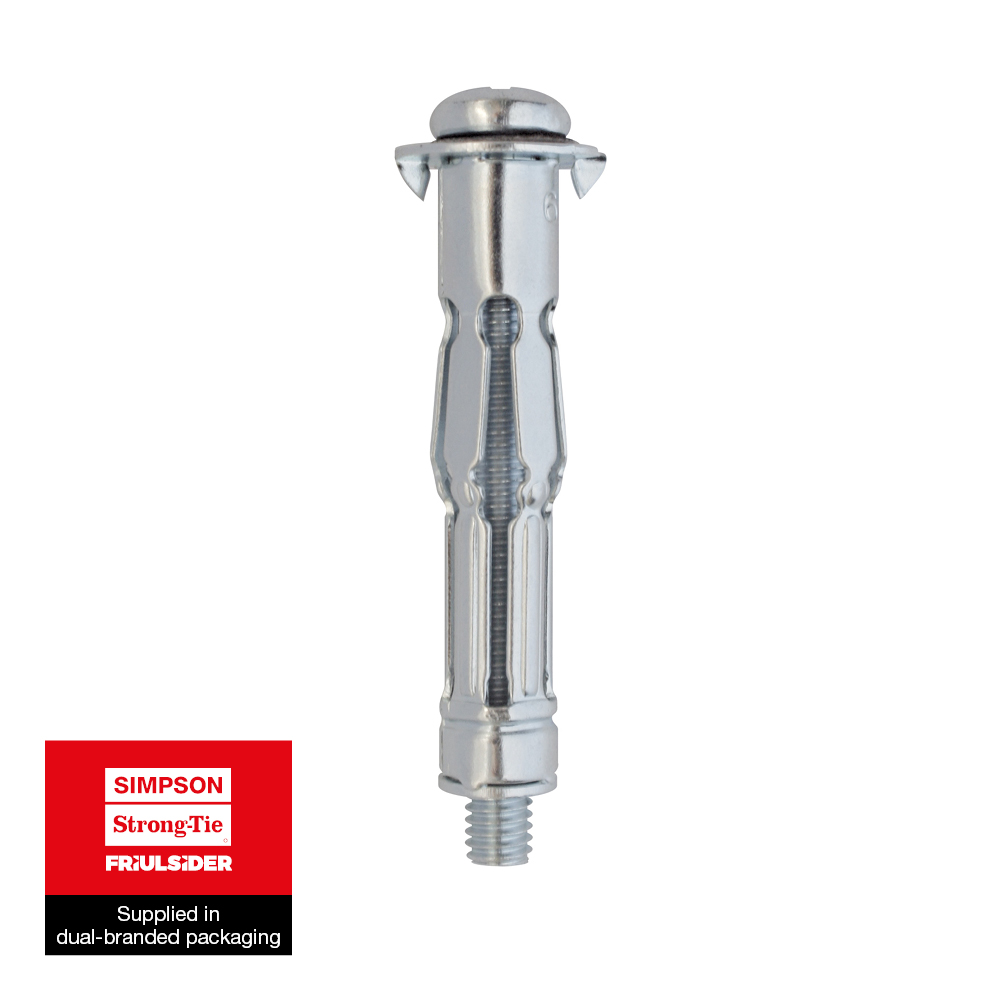

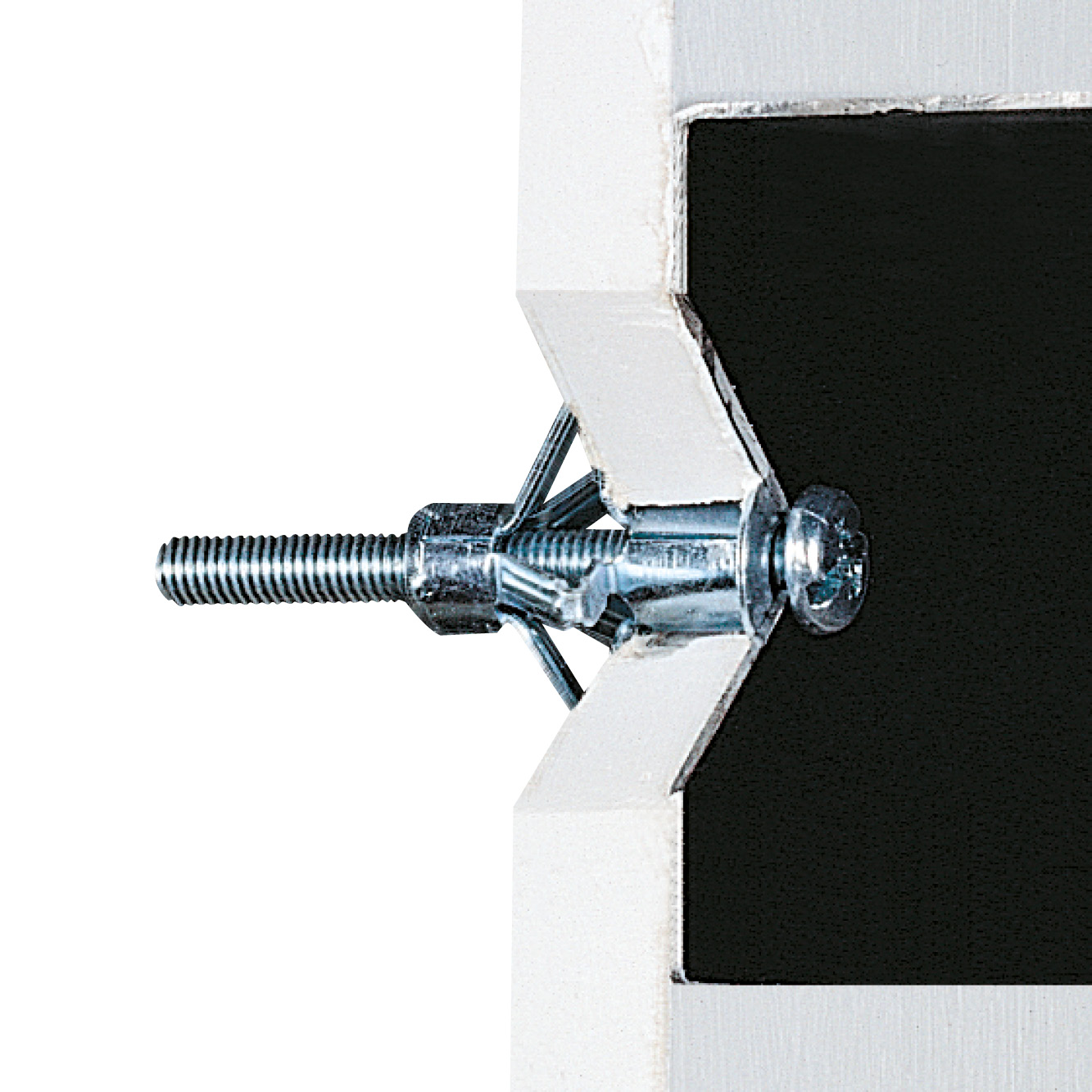

La cheville métallique à expansion TMC avec vis pas métrique prémontée, permet la fixation d'éléments sur plaque de plâtre ou cloison sèche, ou tout support creux dont la cavité correspond aux dimensions de la cheville.

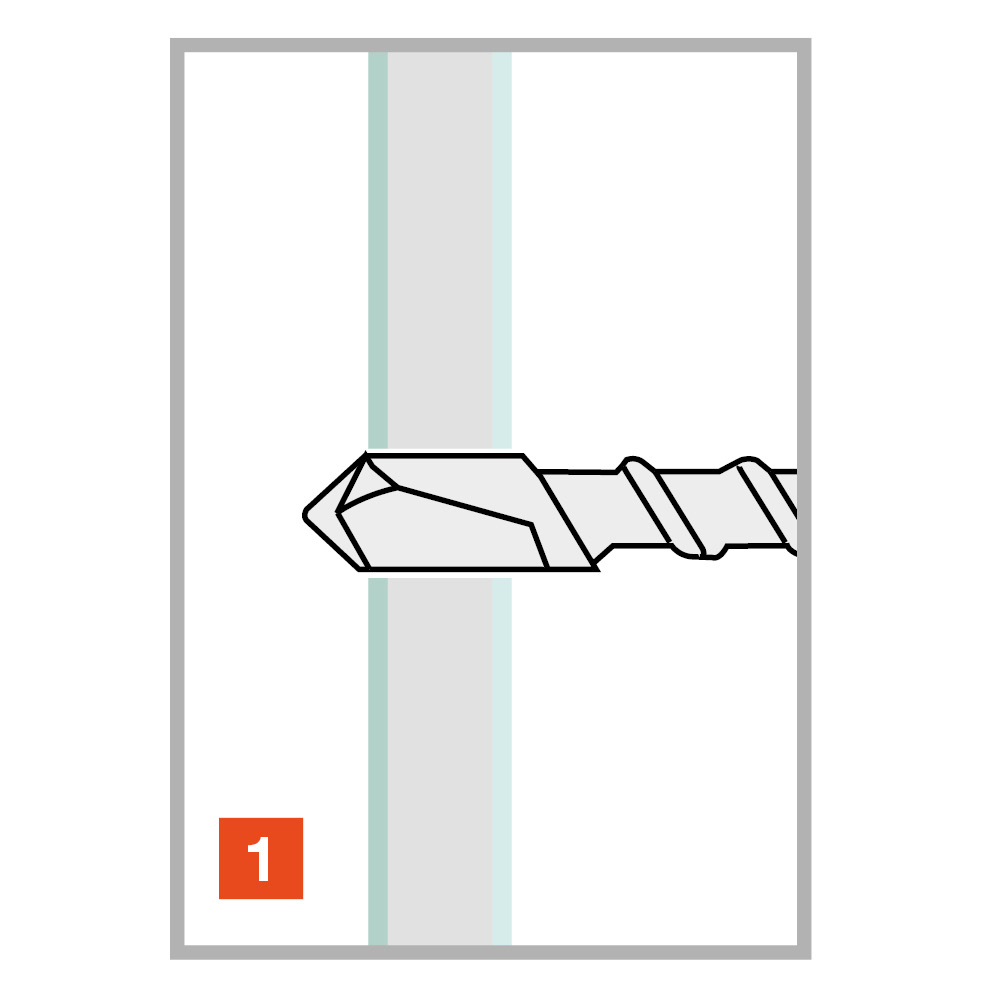

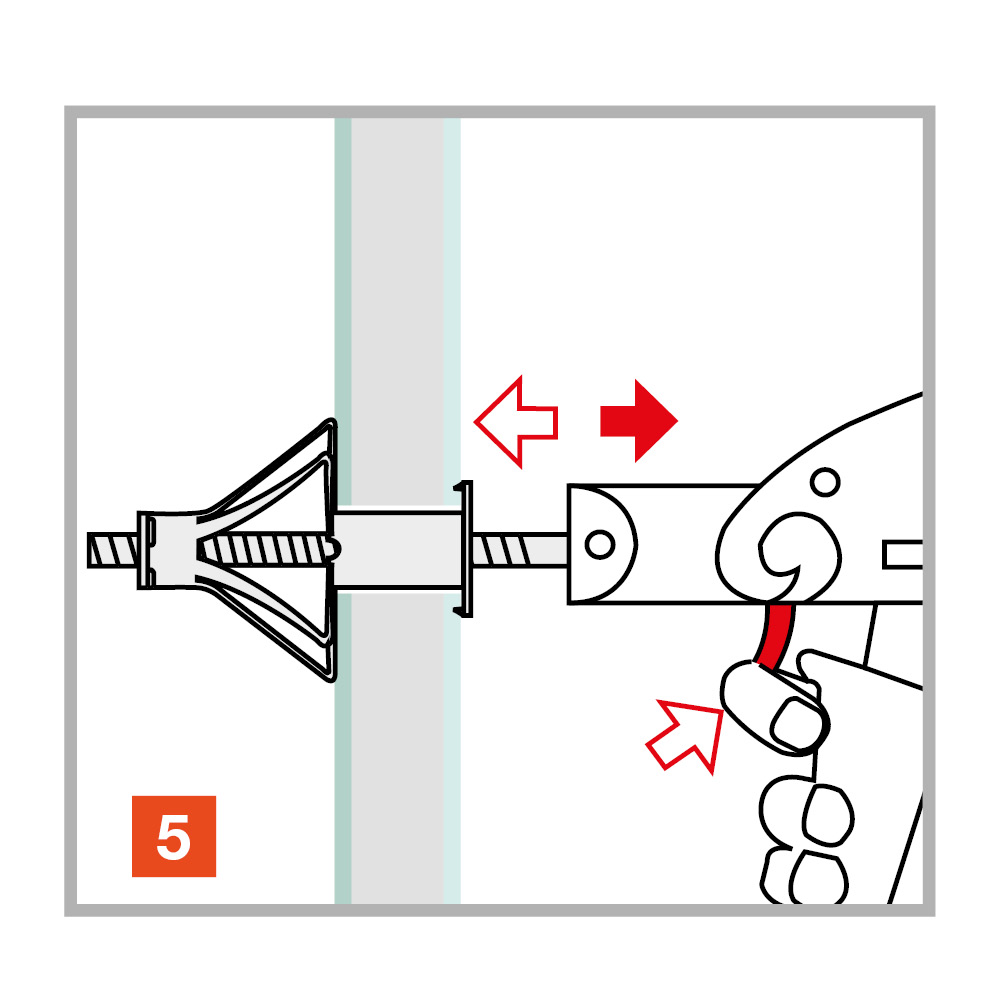

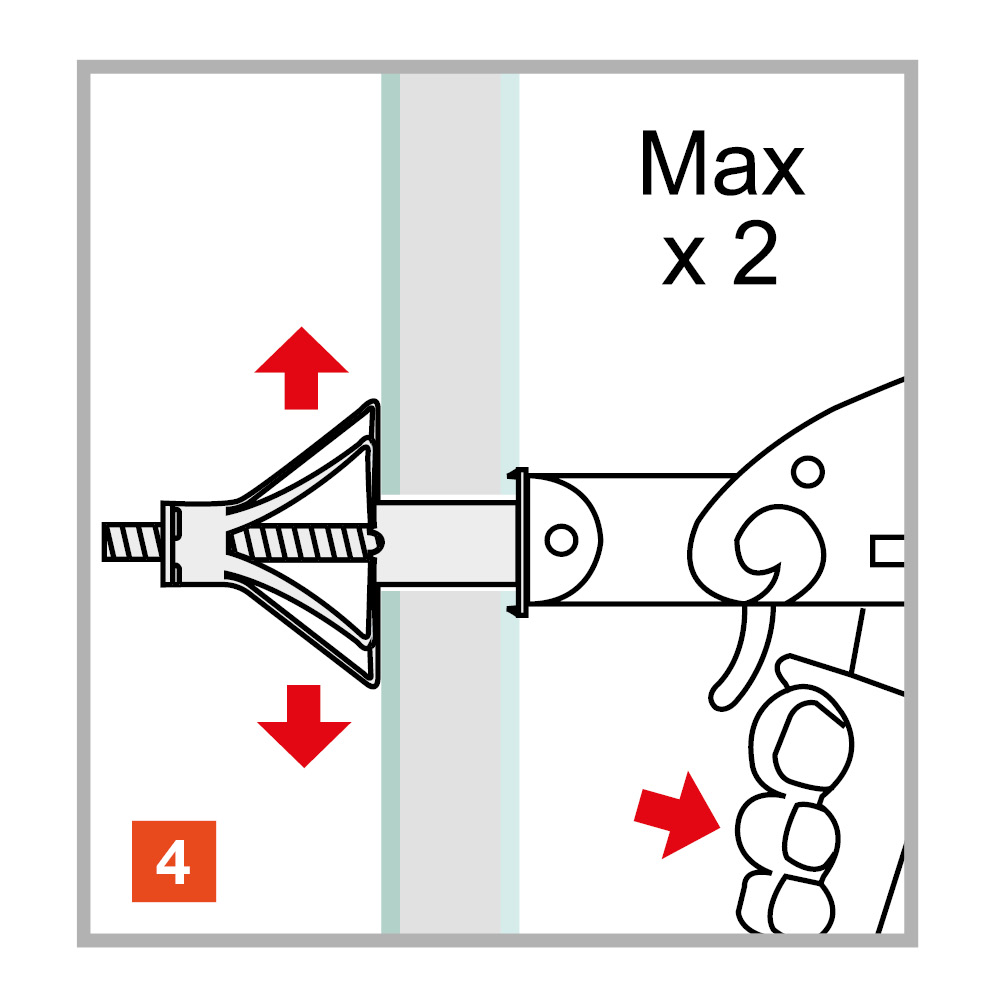

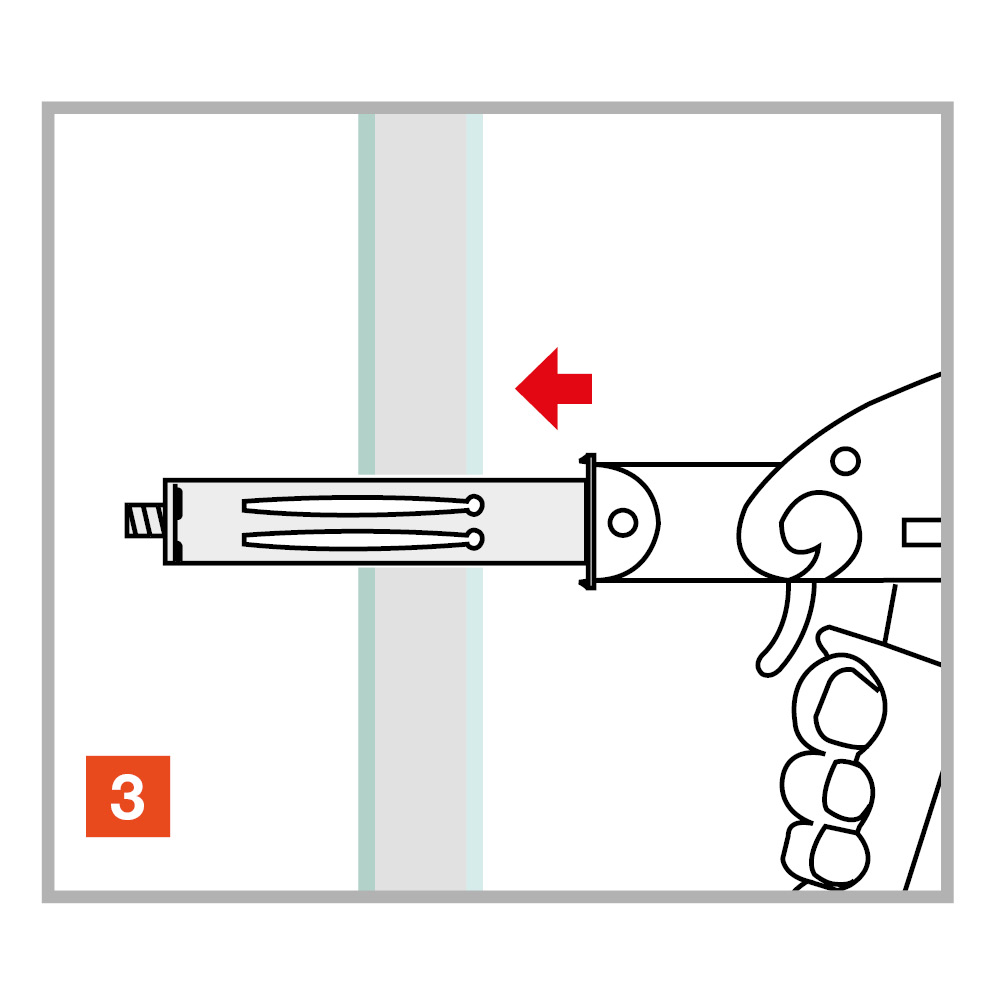

La cheville est disposée dans le perçage sur le support avec une pince dédiée, l'action de la pince permet l'expansion et le verouillage de la cheville contre le support.

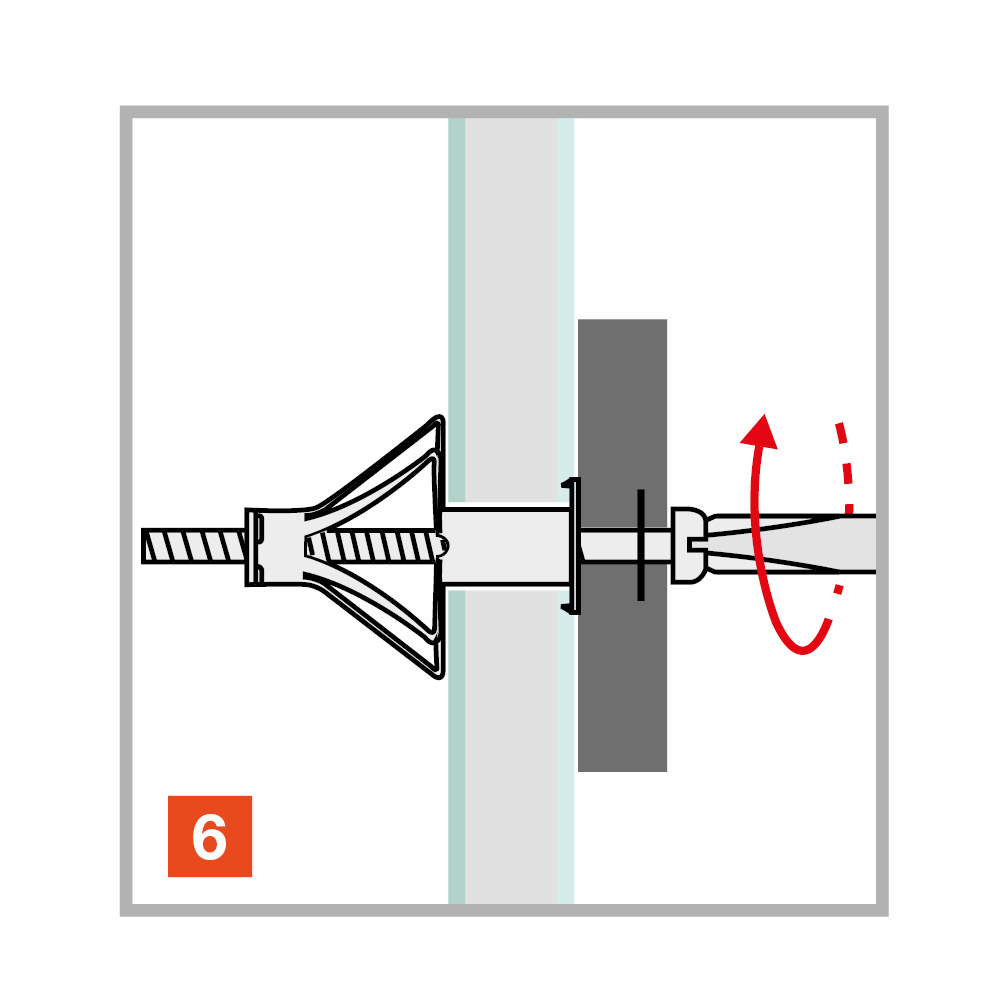

L'élément ensuite est fixé grâce à la vis.

Fiche technique

Classe service 2

Acier électrozingué

Intérieur

Présentation

Images

Caractéristiques

Matière

Acier electrozingué.

Avantages

Colerette large pour compenser les imperfections du perçage,
La pose avec pince limite le risque de dégradation du support à la pose (cas produit avec pose vissée),
La géométrie de la cheville, notamment les parties pliantes, sont optimisées pour le confort de pose et une résistance accrue.

Application

Domaines d'utilisation

Equipements électriques,
Menuiseries intérieures,
Supports de tuyaux et radiateurs.

Supports

Plaque de plâtre,
Brique alvéolaire (compatibilité à vérifier),
Panneaux.

Données techniques

Dimensions

Dimensions

Références	Référence	Dimensions vis [dxL_v] [mm]	Ø perçage [d₀] [mm]	Plug length [Ø x L]	Epaisseur mini paroi support [h_min] [mm]	Epaissseur maxi paroi [h_max] [mm]	Qté par boîte	Qté par surconditionnemen	Poids [kg]
7500100403800	TMC	M4x41	8	8x33	4	9	100	2000	0.007
7500100404500		M4x47	8	8x39	9	16	100	2000	0.008
7500100504500		M5x43	10	10x37	5	13	50	1000	0.014
7500100505800		M5x60	10	10x53	5	18	50	1000	0.017
7500100507100		M5x74	10	10x65	18	32	50	1000	0.021
7500100604500		M6x45	12	12x37	5	12	50	1000	0.018
7500100605800		M6x60	12	12x53	5	18	50	1000	0.022
7500100607100		M6x74	12	12x66	18	32	50	1000	0.026

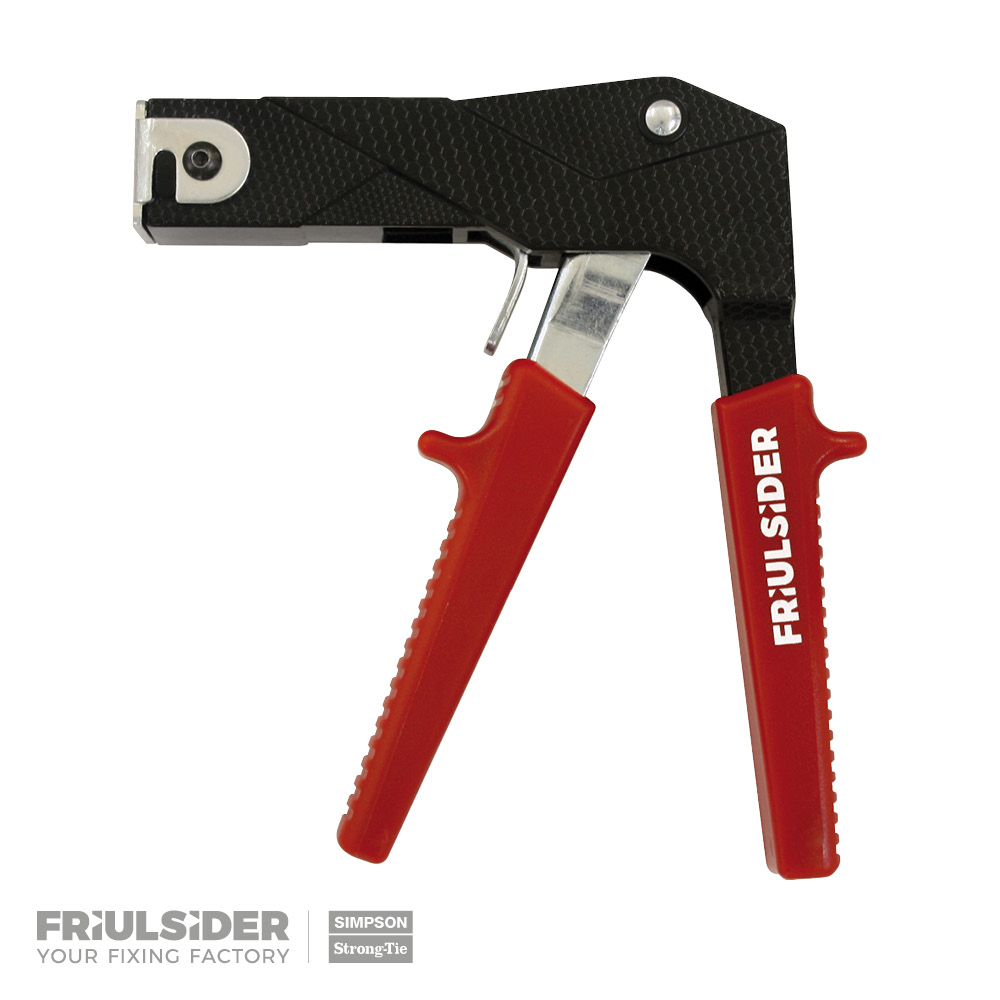

Outil de pose

Références	Référence	Qté par boîte
4990100000100	TMC-MTZ	1

Capacités recommandées

Références	Référence	Dimensions vis [dxL_v] [mm]	Capacité recommandée						Données d'installation
			Traction - N_rec			Cisaillement - V_rec			Distance entre les bords [ccr,N] [mm]	Espacement [scr,N] [mm]	Couple maximal [Nm]
			Plaque de plâtre 12,5 mm	Plaque de plâtre 2 x 12,5 mm	Brique	Plaque de plâtre 12,5 mm	Plaque de plâtre 2 x 12,5 mm	Brique	Distance entre les bords [ccr,N] [mm]	Espacement [scr,N] [mm]	Couple maximal [Nm]
7500100403800	TMC	M4x41	0.08	-	0.12	0.15	-	0.2	50	50	1.5
7500100404500	TMC	M4x47	0.08	-	0.12	0.15	-	0.2	50	50	1.5
7500100504500	TMC	M5x43	0.12	-	0.18	0.2	-	0.25	75	75	1.5
7500100505800	TMC	M5x60	0.12	-	0.18	0.2	-	0.25	75	75	1.5
7500100507100	TMC	M5x74	-	0.2	0.18	-	0.25	0.25	75	75	1.5
7500100604500	TMC	M6x45	0.16	-	0.2	0.25	-	0.3	85	85	3
7500100605800	TMC	M6x60	0.16	-	0.2	0.25	-	0.3	85	85	3
7500100607100	TMC	M6x74	-	0.2	0.2	-	0.3	0.3	85	85	3
4990100000100	TMC-MTZ	-	-	-	-	-	-	-	-	-	-
