ZS

Clip pour poutres en I

Le clip ZS assure la fixation des entretoises entre les poutres en I dans une configuration plancher.

Fiche technique
Marquage CE
Marquage CE
ETA
ETA
Classe service 2
Classe service 2
Acier électrozingué 20µm
Acier électrozingué 20µm
EPD
EPD
Z Clip Main Image

Présentation

Images

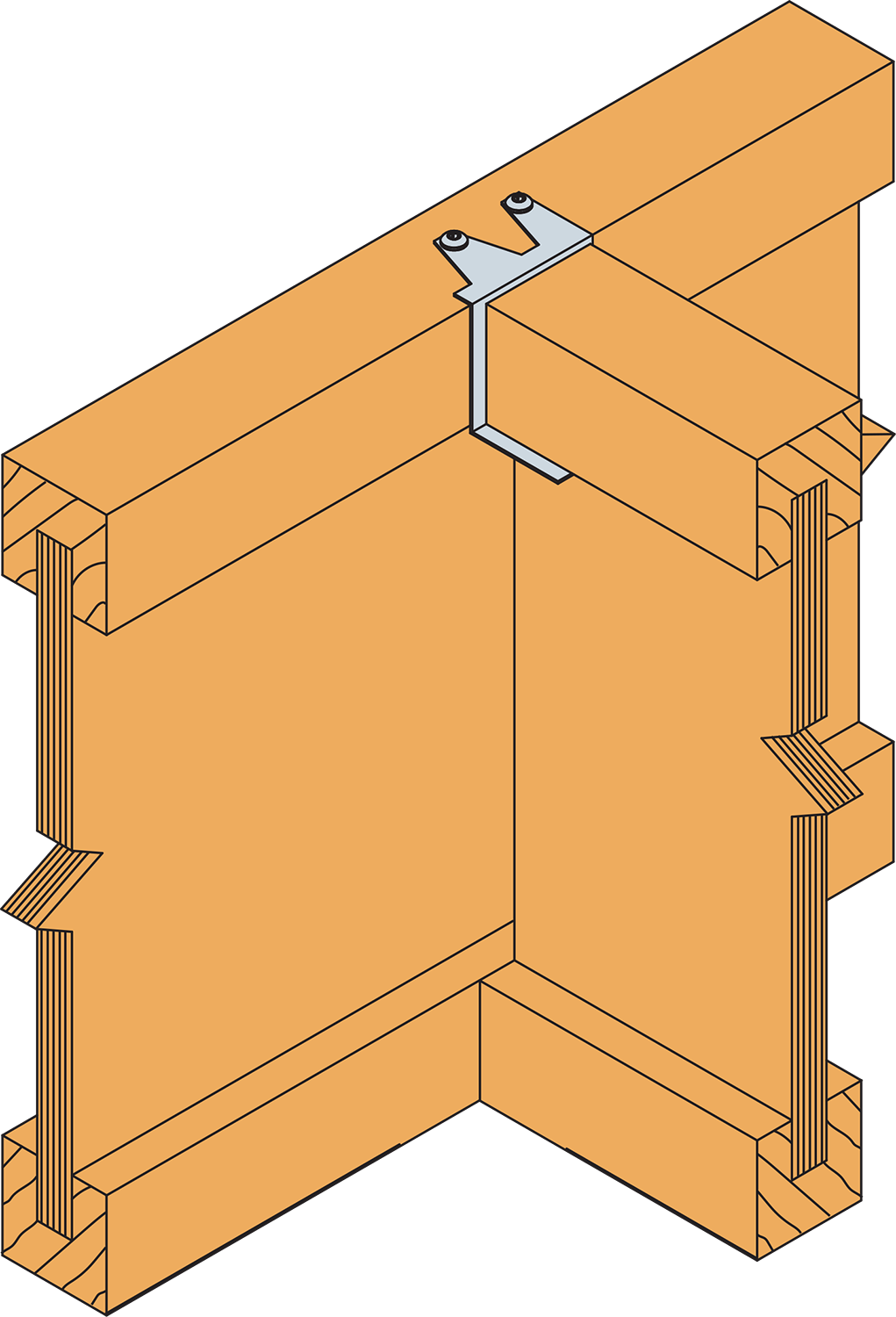

ZS dims image

Caractéristiques

Matière

  • Acier galvanisé DX51D + Z275 suivant NF EN 10346,
  • Épaisseur : 0,9 mm.

Avantages

  • Permet l'utilisation des chutes de poutre en I en tant qu'entretoise.

Application

Support

  • Porteur : Bois massif, bois composite, bois lamellé-collé, ...
  • Porté : poutre en I, LVL, PSL, LSL, ...

Domaines d'utilisation

  • Fixation de solives,
  • Chevêtres,
  • Entretoises,
  • Poutres en I,
  • Plancher, ...

Données techniques

Valeurs Caractéristiques

Dimensions

Valeurs Caractéristiques
RéférenceCapacité du sabot de soliveDimensions des connecteurs
FixationsValeurs Caractéristiques[kN]Perçages sur porteurPerçages sur porté
PortéPorteurR₁,ₖØ6x4 OblongRondOblong
QtéQtéØ4,0x35Ø4Ø6x4 oblong
C24Solive en I
ZS38N----122
ZS45N----122

Installation

Montage

Fixation

  • Pointes torsadées Ø 3,75x30 (utiliser toutes les pointes spécifiées dans le tableau).

Installation

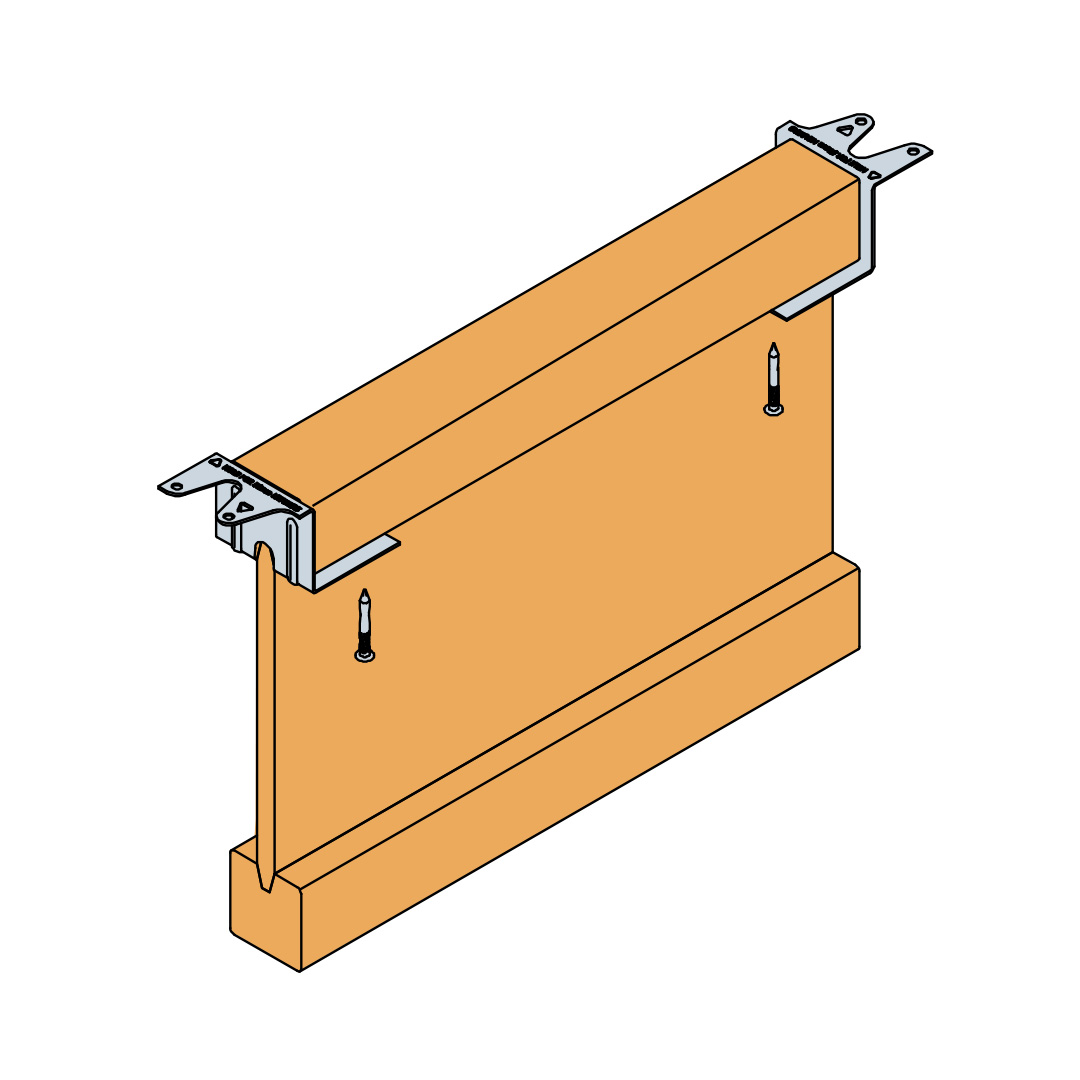

  1. Fixer la patte horizontale inférieure des clips ZS sous la membrure haute des entretoises de poutres en I, à l'aide de pointes torsadées N3.75x30.

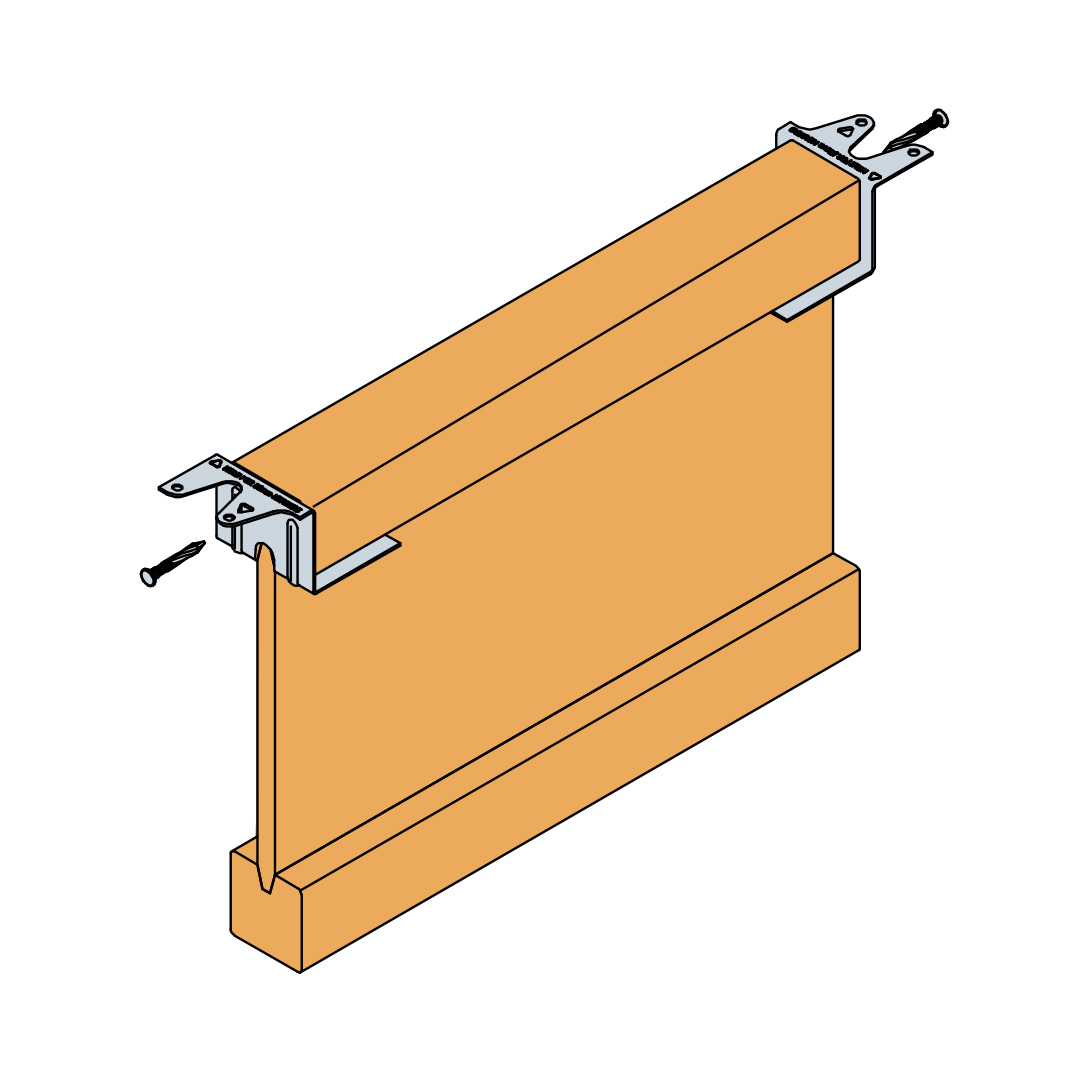

  2. Positionner les entretoises entre les poutres en I du solivage.

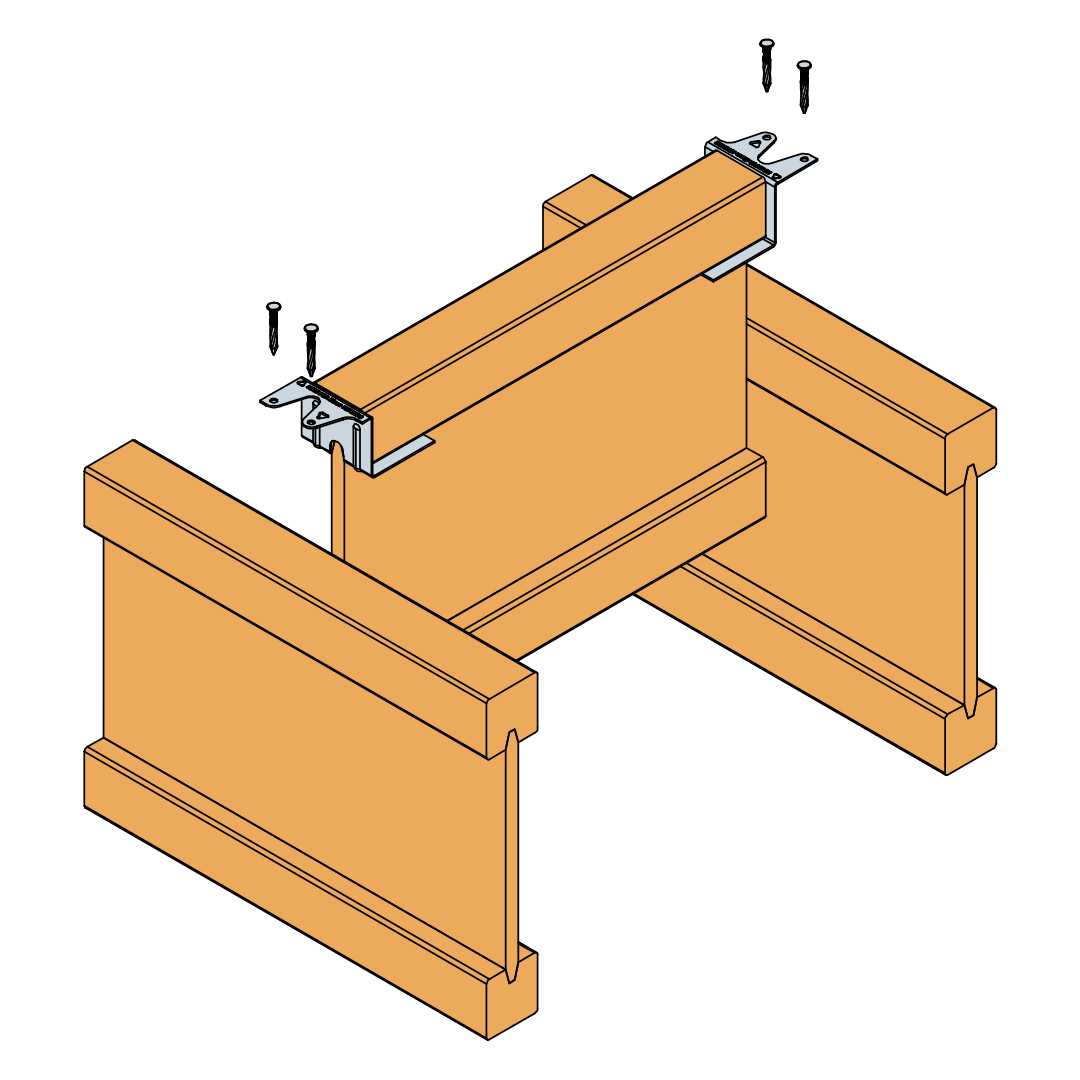

  3. Fixer les clips par-dessus la membrure haute des poutres en I du solivage à l'aide de pointes torsadées N3.75x30.
ZS install step 1
Step 1
ZS install step 2
Step 2
ZS install step 3
Step 3

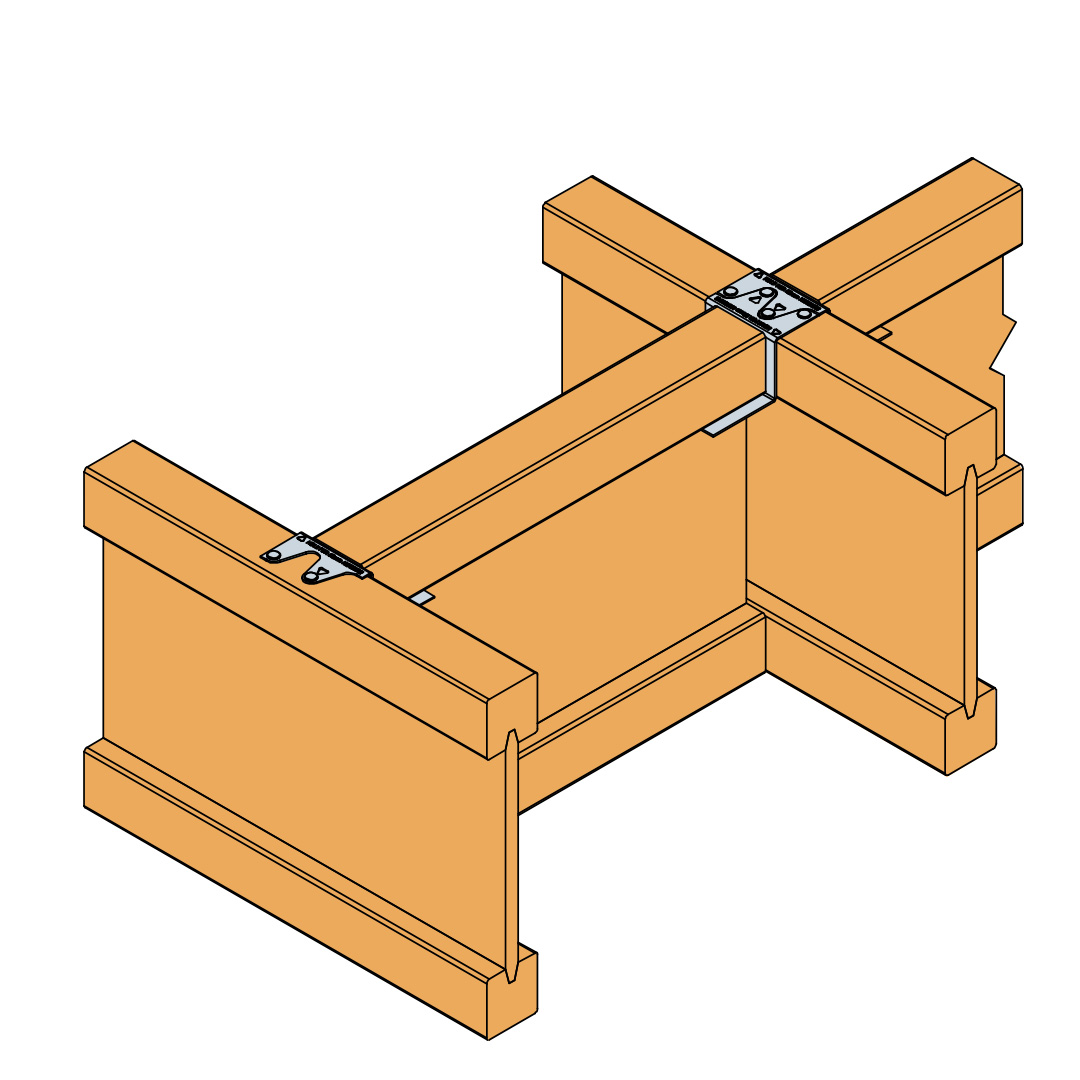

ZS install step 4
Step 4

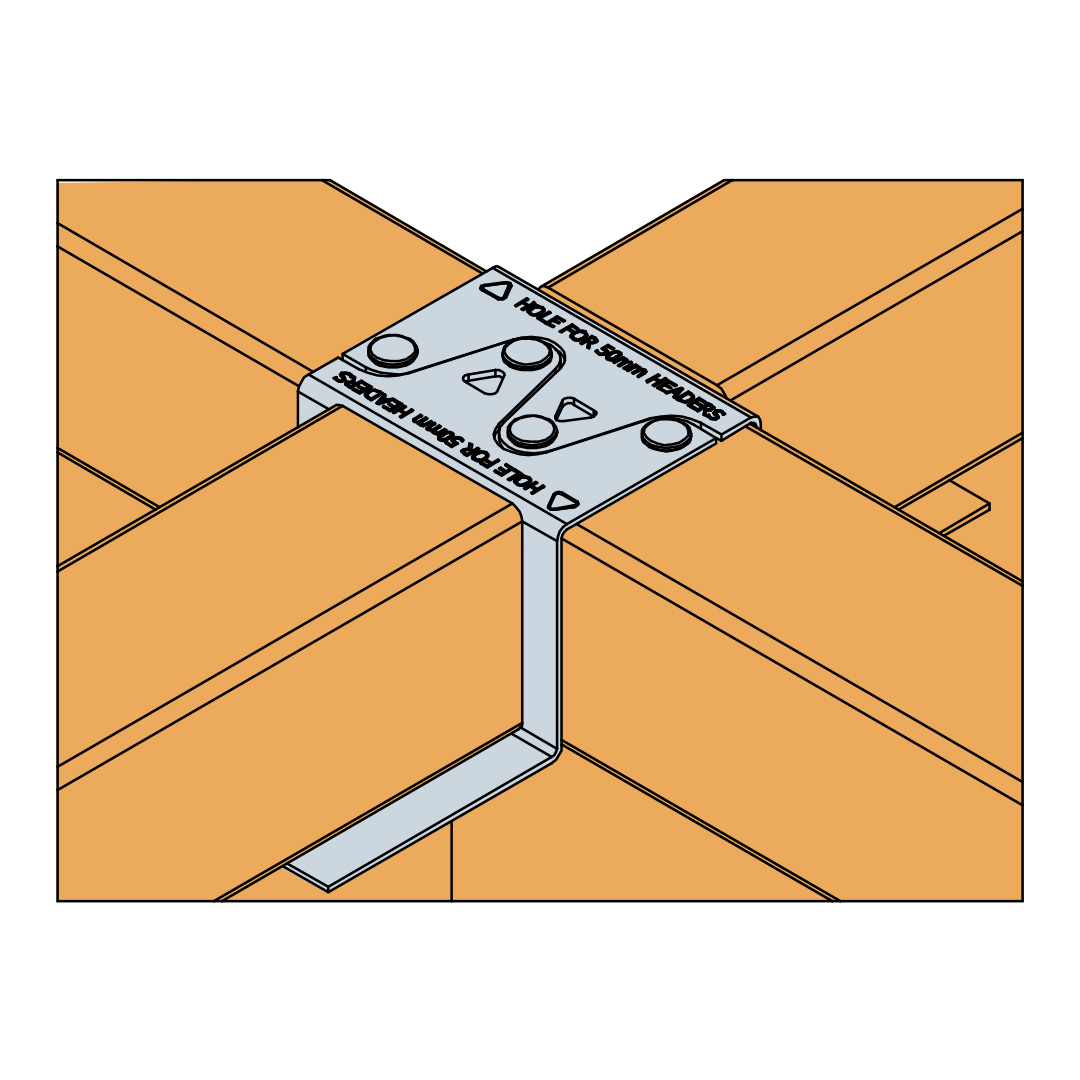

ZS install close up

Certification

Déclaration de performance (DoP)

fr-dop-e17-0554-02-s.pdf
Afficher l'historique
fr-dop-e17-0554-issue-1-0.pdf

Agrément technique européen (ATE)

eta-17-0554-2023-05-31-2.pdf
Afficher l'historique
eta-17-0554.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Téléchargements

Bibliothèque CAO et BIM

2D

ZS38N

ZS45N

3D

ZS38N

ZS45N

3D simplifié

ZS38N

ZS45N
