CP

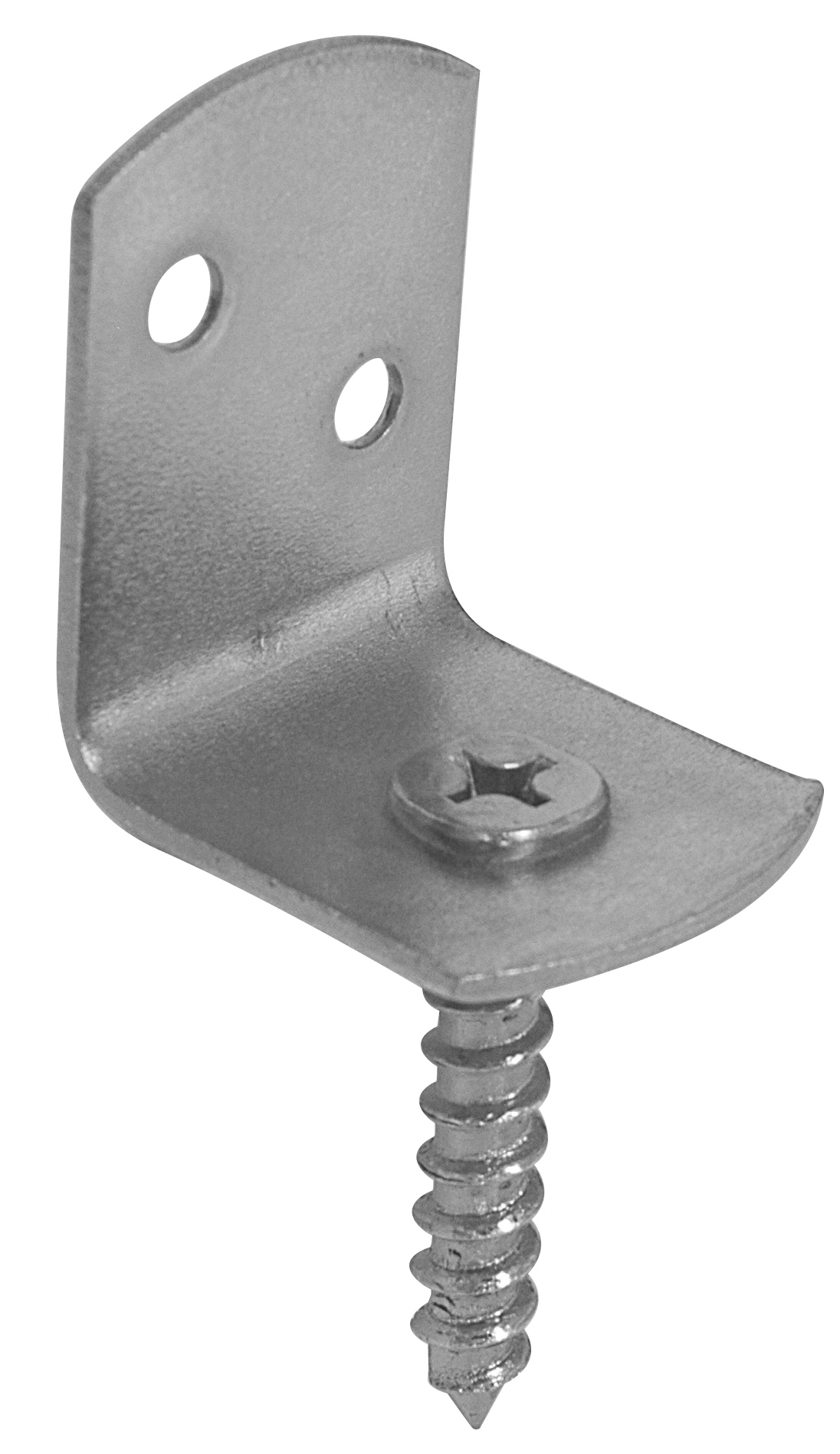

Connecteur de palissade

Cette connexion permet l‘assemblage de panneaux de palissade, clôtures ou enclos pour le jardin.

Exterieur
Exterieur
Acier électrozingué 12µm
Acier électrozingué 12µm
EPD
EPD

Présentation

Images

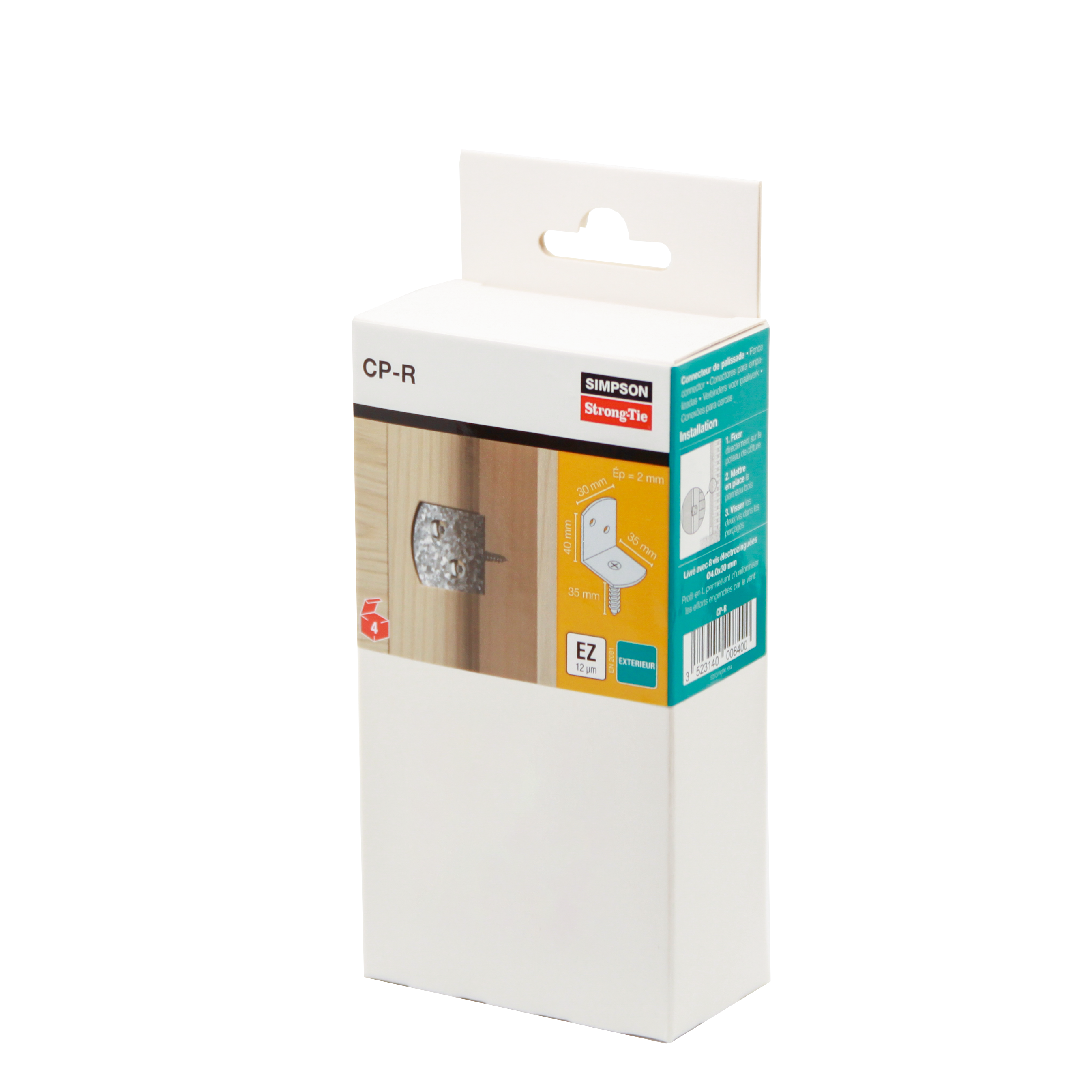

CP-R without window.png

Caractéristiques

Matière

  • Finition électro-zinguée blanc suivant NF EN ISO 2081,
  • Épaisseur 2 mm.

Avantages

  • Se fixe directement dans le bois,
  • Son profil en L permet d‘uniformiser les efforts fléchissants engendrés par le vent dans la structure.

Application

Support

  • Porteur : bois
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

  • Palissades,
  • Clotûres de jardin,
  • Enclos,
  • Pergolas...

Données techniques

Dimensions

Dimensions

RéférenceDimensions des connecteursCapacité du platelage
Dimensions[mm]PerçagesAutreFixations
A[mm]B[mm]C[mm]E[mm]Ep.[mm]Perçages[mm]Cdt. boite [pce][pcs]PoteauPalissade
CP3038353522 Ø5-Ø8 x 402 Ø4 x 30
CP-R3038353522 Ø54.0Ø8 x 402 Ø4 x 30

Installation

Montage

Fixations

  • Bois / Bois :
    • sur poteau, vis incluse avec l'équerre,
    • sur panneau: 2 vis TTZNFS avec revêtement Impreg+ Ø4.0X30mm (incluses dans la boîte avec le code CP-R)

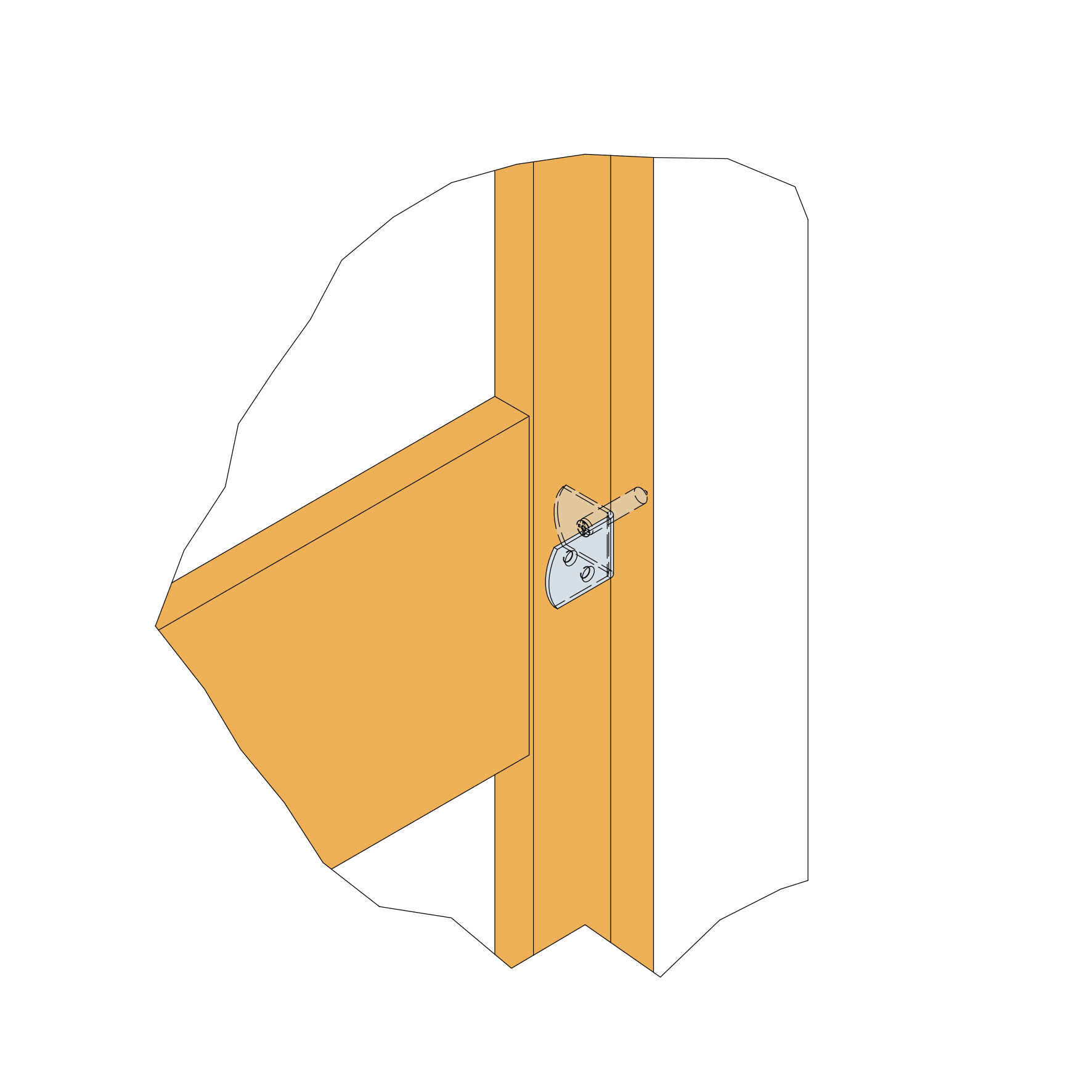

Installation

  1. Installer sur le poteau de clôture en les vissant directement dans le bois,
  2. Mettre en place le panneau liaisonné,
  3. Visser les deux vis en laiton dans les perçages prévus à cet effet.

Certification

Environmental Product Declarations (EPD)
