CPIX

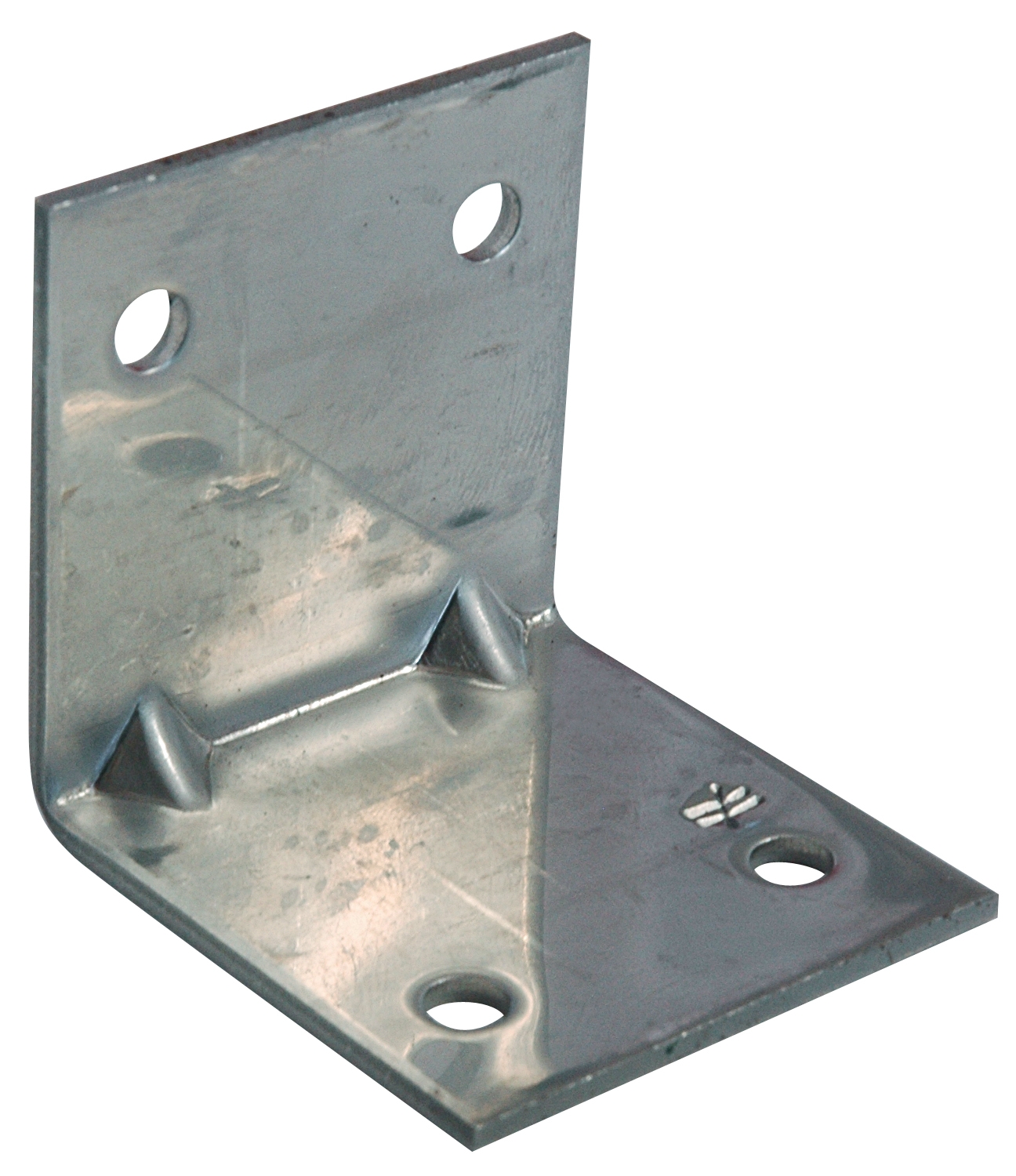

Connecteur de palissade - Inox A2

Le connecteur CPIX permet l‘assemblage de panneaux de palissades, clôtures ou enclos de jardin. En acier inoxydable, ce modèle est adapté pour les atmosphères corrosives telles les milieux marins ou pollués.

Classe service 3
Acier inoxydable A2
Exterieur

Présentation

Images

Caractéristiques

Matière

  • Acier inoxydable A2 suivant NF EN 10088,
  • Épaisseur 2 mm.

Avantages

  • Se fixe directement dans le bois,
  • Son profil en L permet d‘uniformiser les efforts fléchissants engendrés par le vent dans la structure...

Application

Support

  • Porteur : bois,
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

  • Palissades,
  • Clotûres de jardin,
  • Enclos, pergolas, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Fixations Perçages [mm] Cdt. boite [pce]
A B C Ep. Poteau Palissade
CPIX-R40404022 vis 4,5x302 vis 4,5x304 Ø56

Installation

Montage

Fixations

  • Bois / Bois : vis inox Ø4,5x30 mm.

Installation

  1. Installer sur le poteau de clôture avec 2 vis inox directement dans le bois.
  2. Mettre en place le panneau à liaisonner.
  3. Visser avec 2 autres vis inox.

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
