FOBG

Connecteur pour façades ossature bois

FOBG permet la connection d'un mur de façade en ossature bois sur une structure porteuse, tout en permettant la déformation relative des matériaux entre eux (tassement différentiel et retrait gonflement).

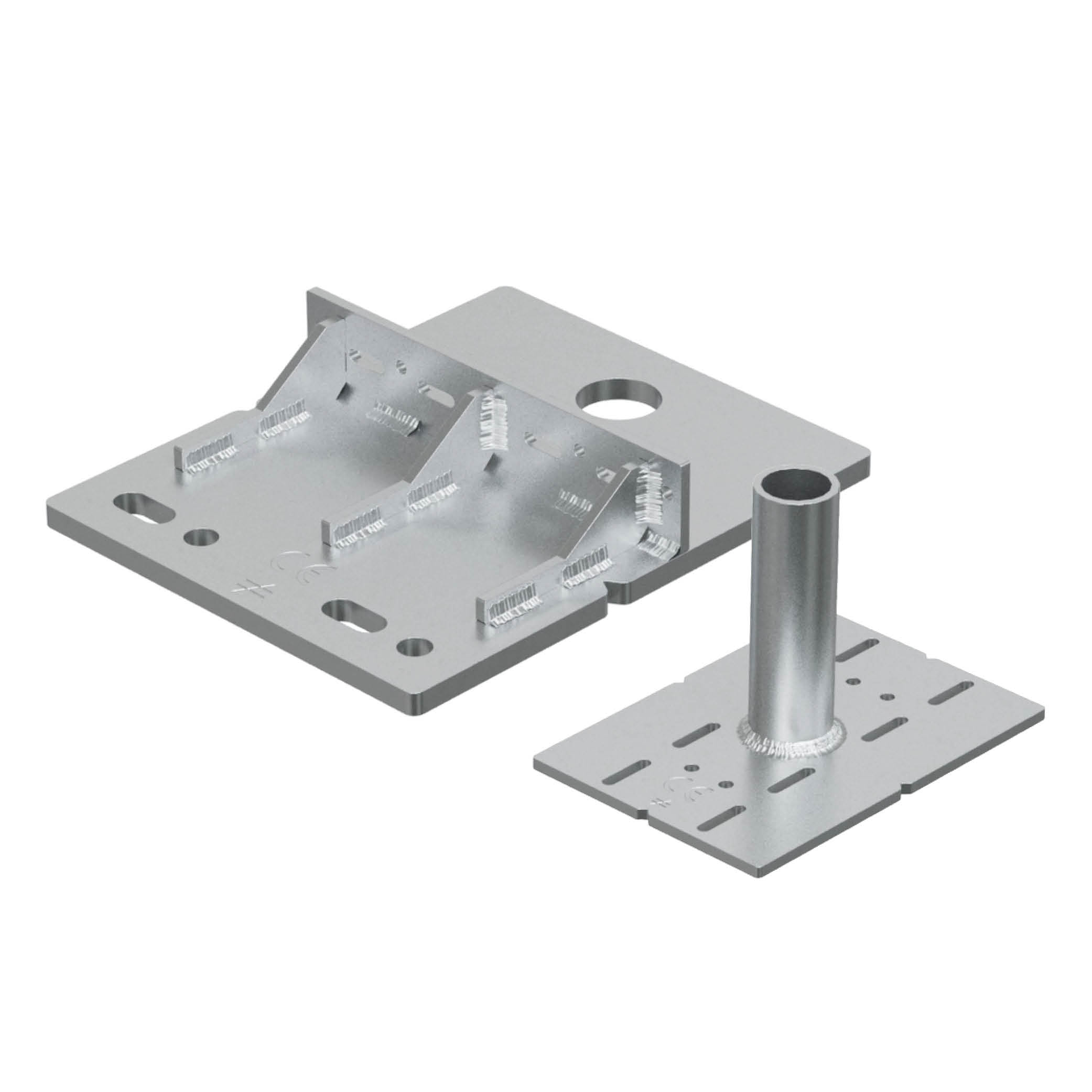

La solution est constitué de 2 parties:

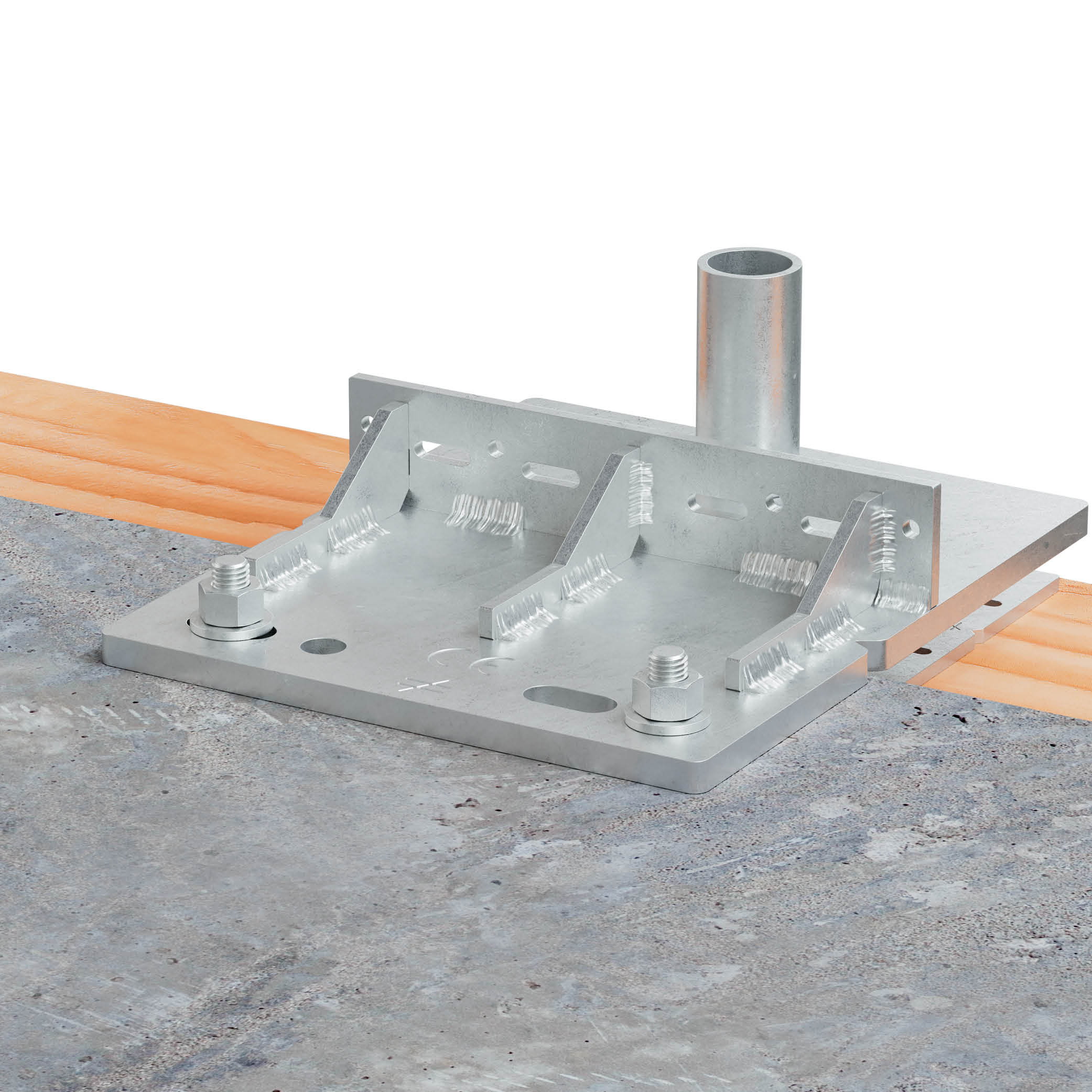

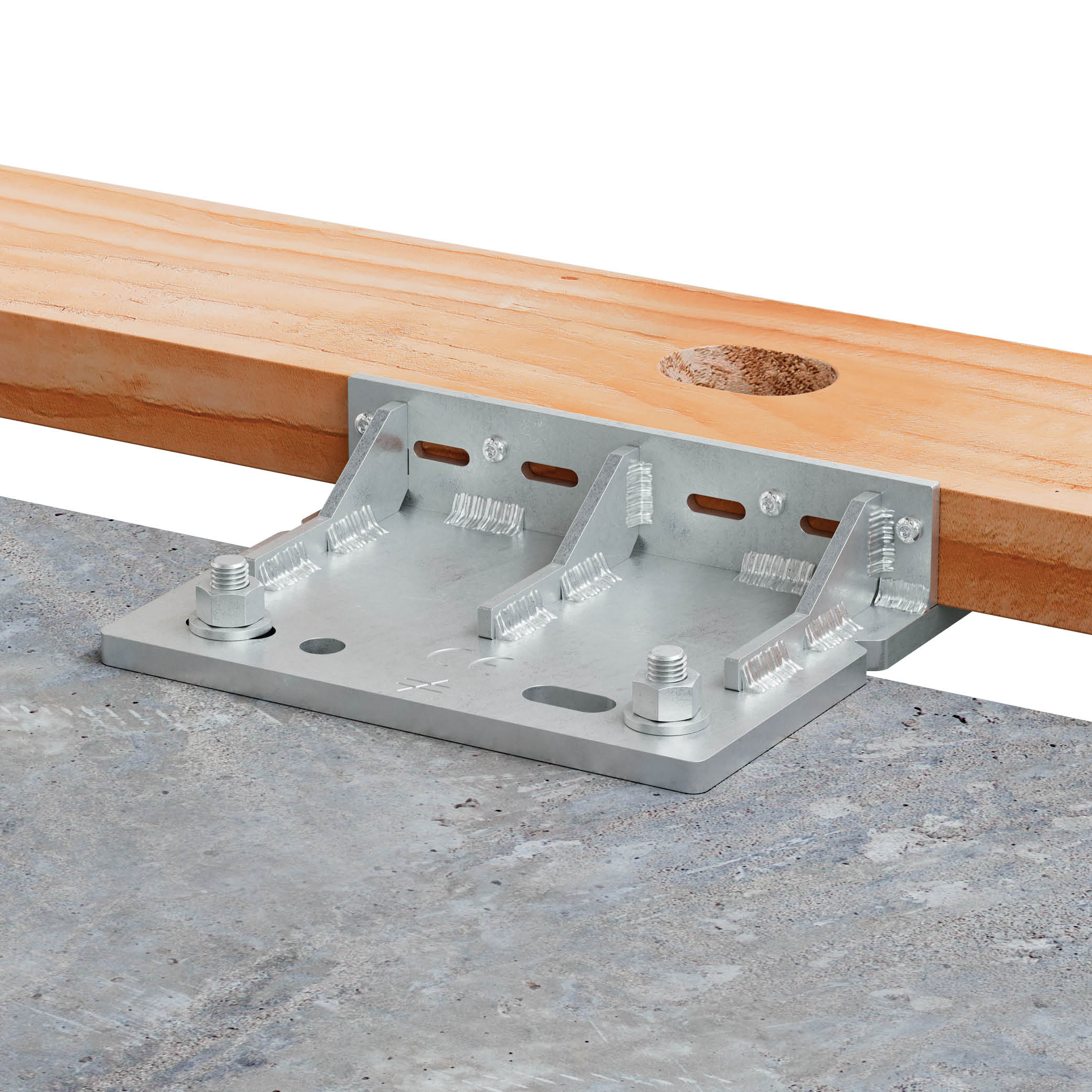

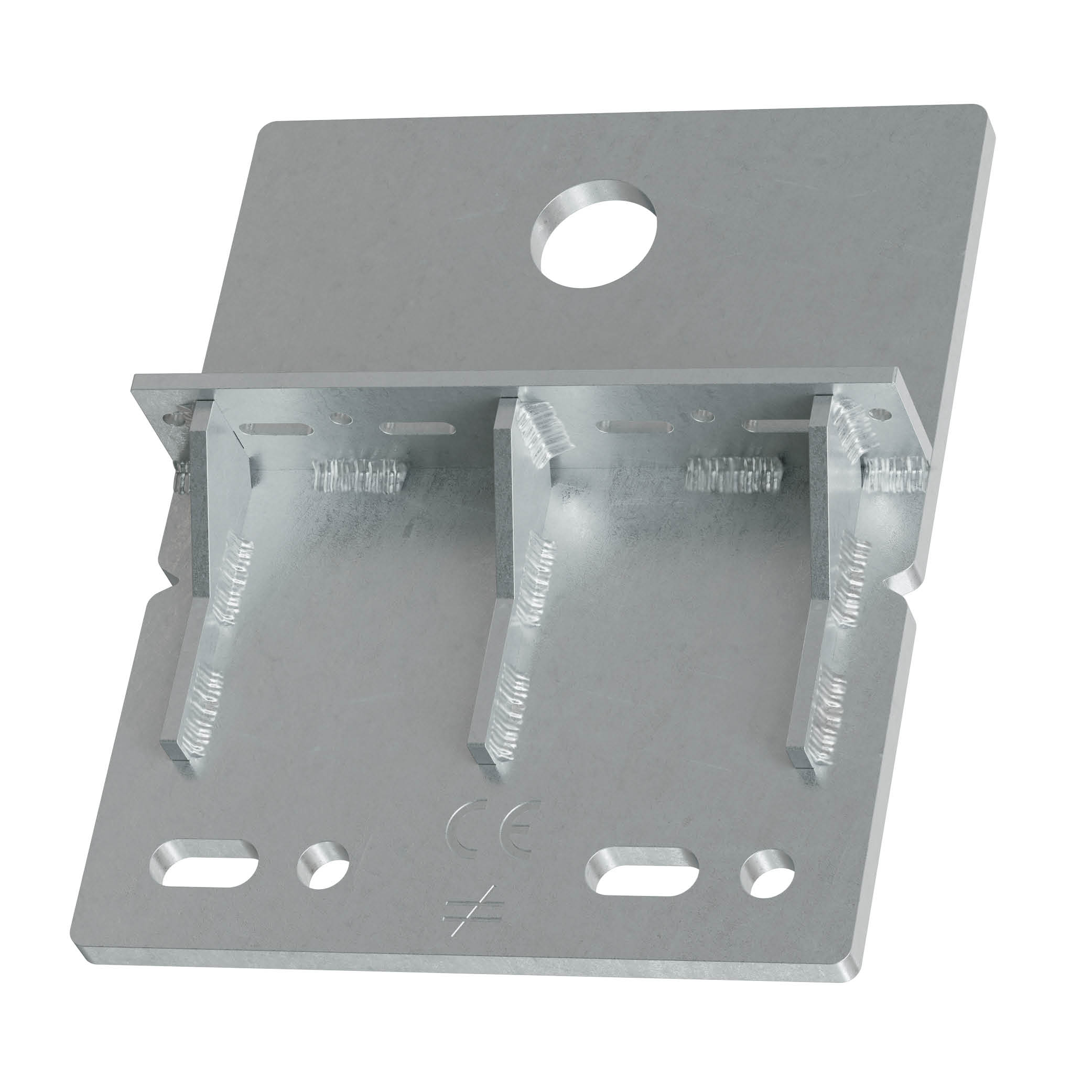

BFOBG pour connecter une lisse basse de mur au support

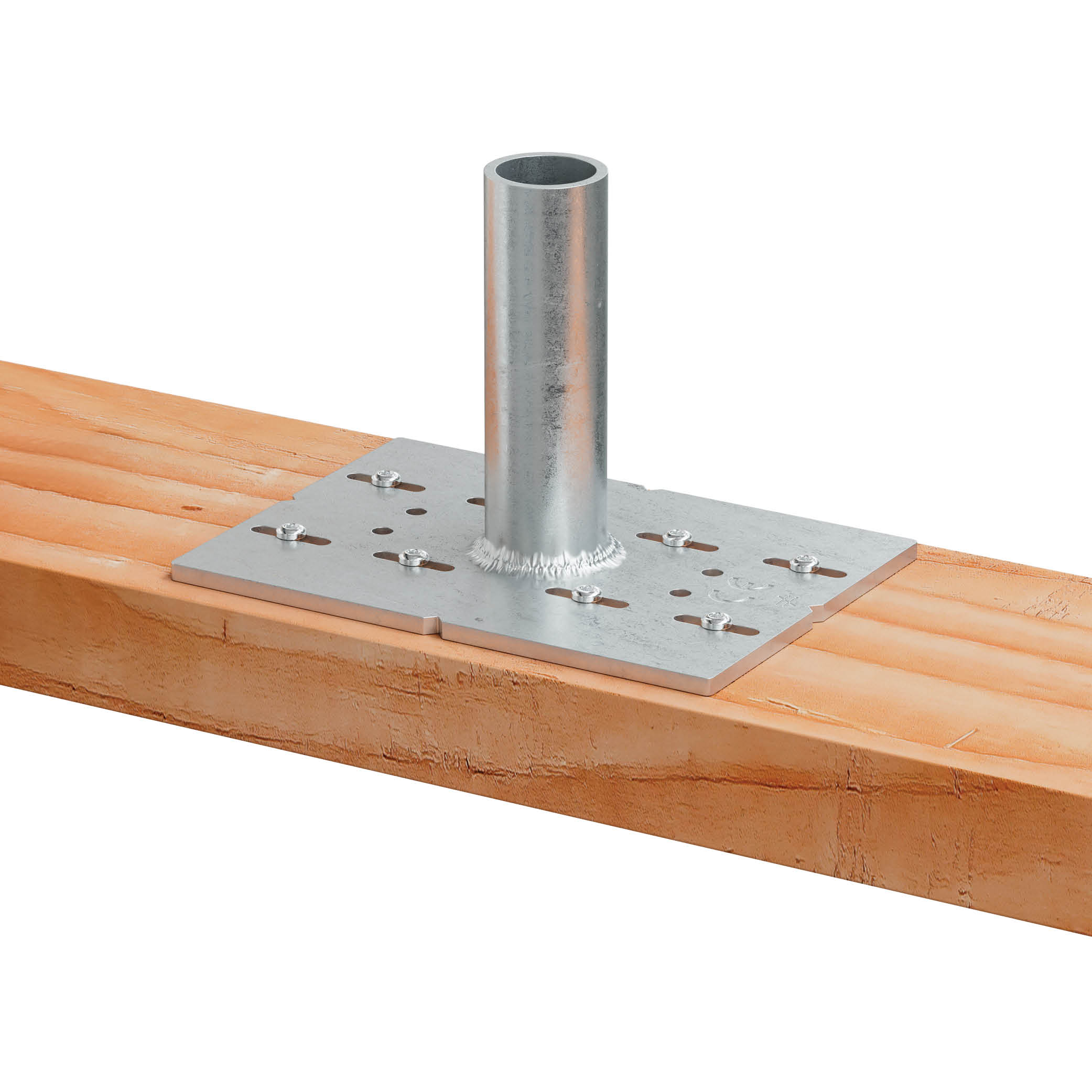

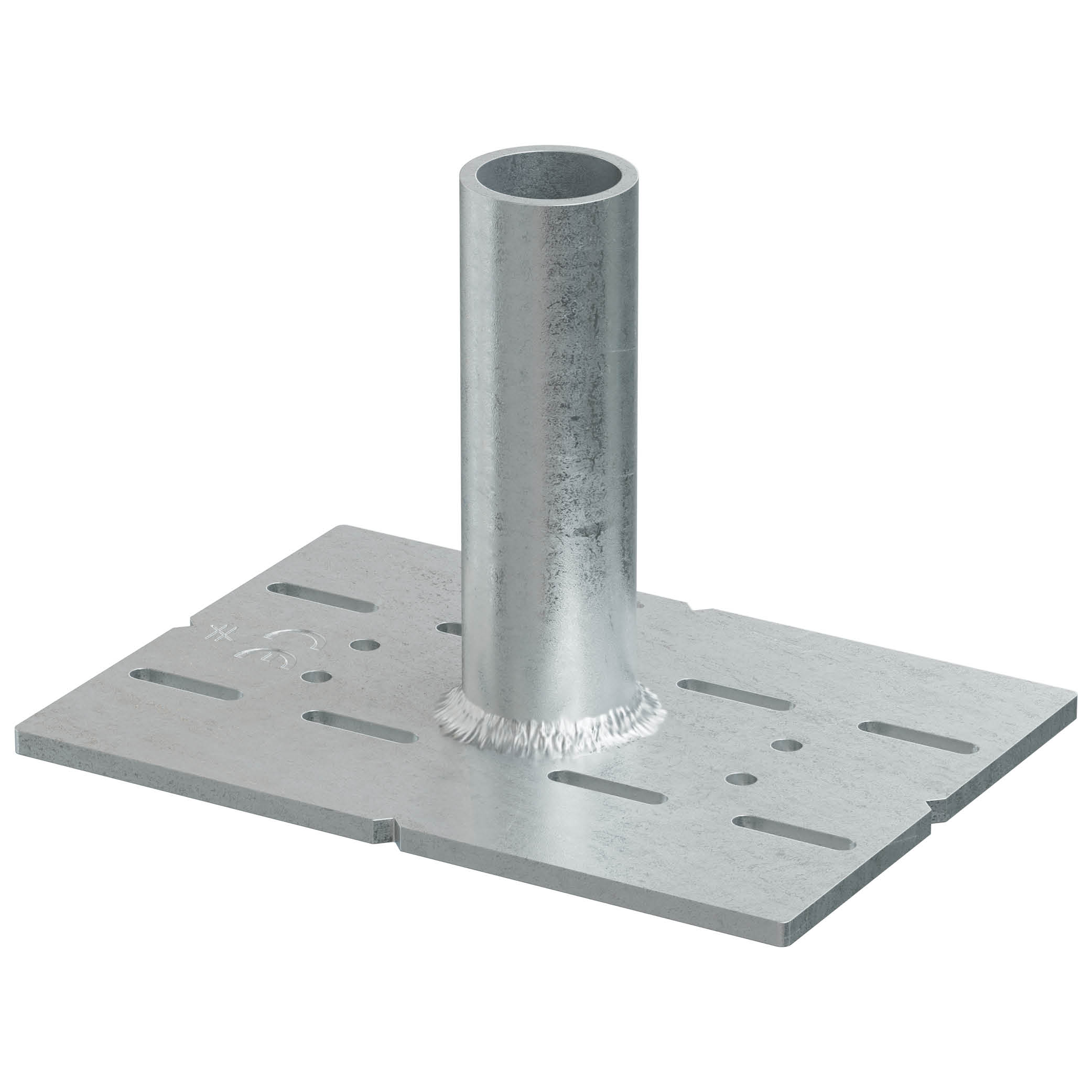

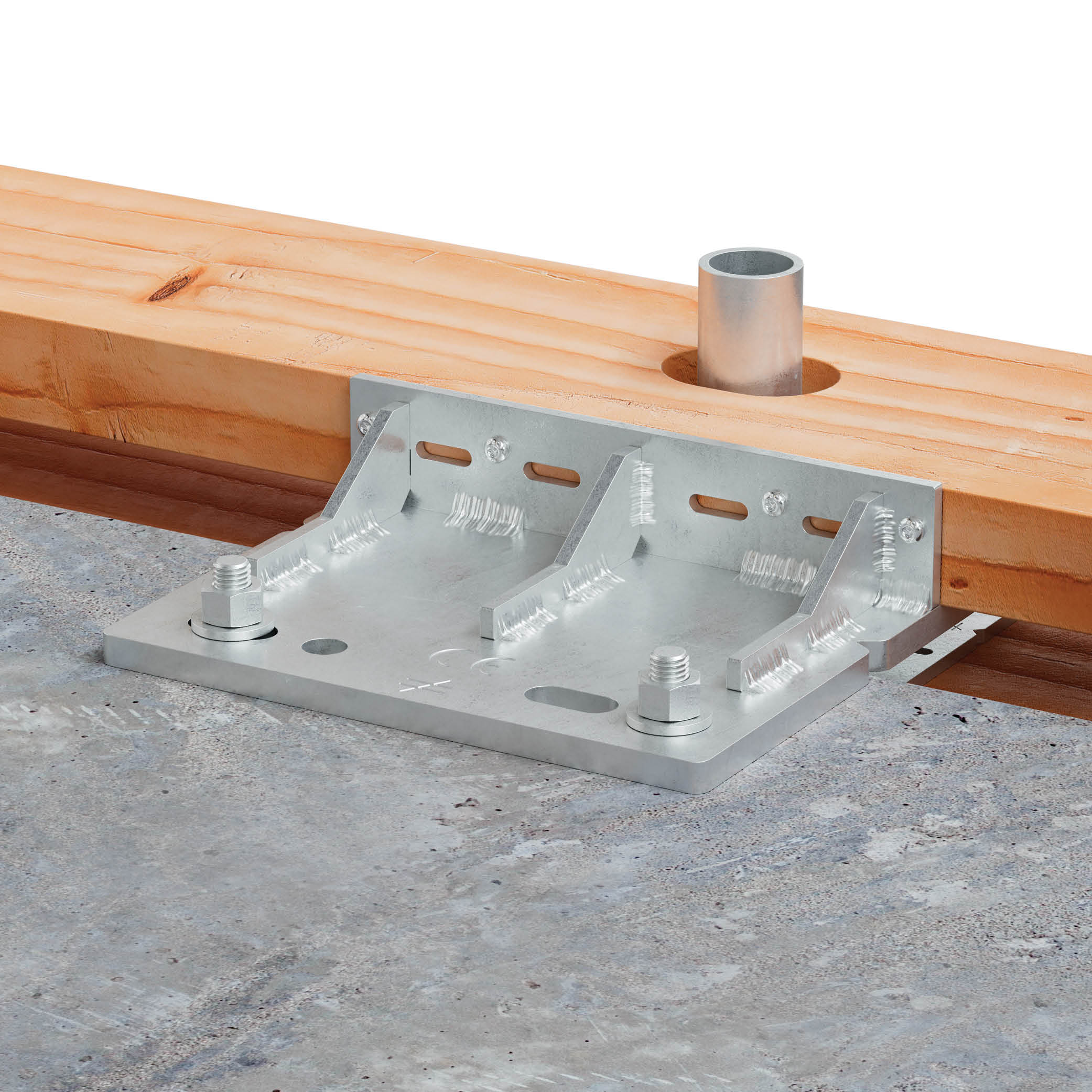

TFOBG pour connecter la lisse haute du mur au BFOBG supérieur

BFOBG est suffisamment rigide pour permettre un espace entre le mur ossature bois et le support, où une couche isolante pourra être placée.

Cette solution innovante a été développé conjointement avec Bouygues Bâtiment IDF, sur la base de leur expérience des chantiers FOB, et fait l'objet d'un dépôt de brevet commun (2513058 du 07/11/2025)

Fiche technique

Marquage CE

ETA

Classe service 3

Acier galvanisé à chaud

Exterieur

EPD

Présentation

Images

Caractéristiques

Matière

Acier S235JR galvanisé à chaud 55µm ou shérardisé 30µm

Avantages

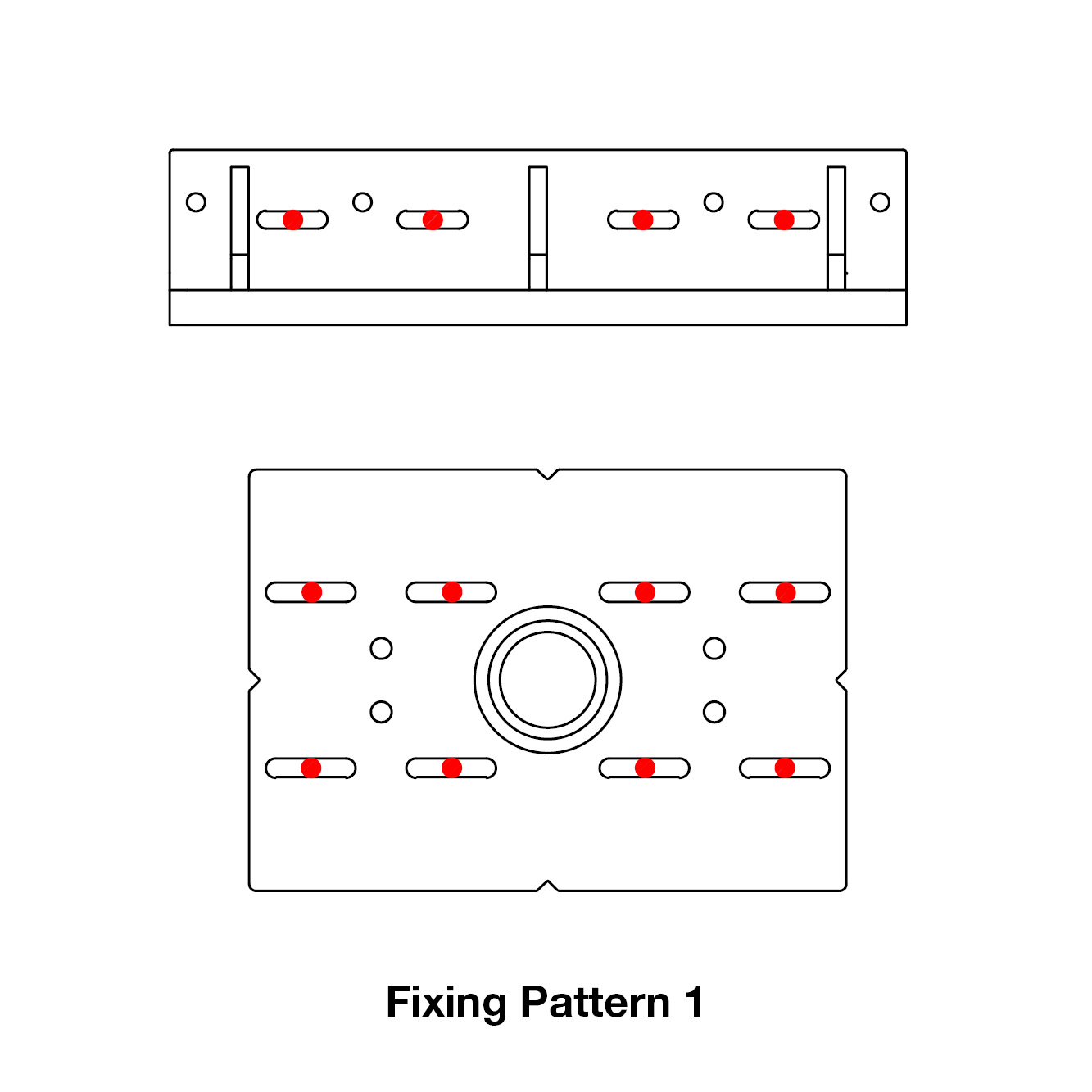

le système permet la déformation relative des éléments dans le plan de la façade, en utilisant les différents plan de vissage suivant l'illustration jointe, conformément au DTU 31.4.

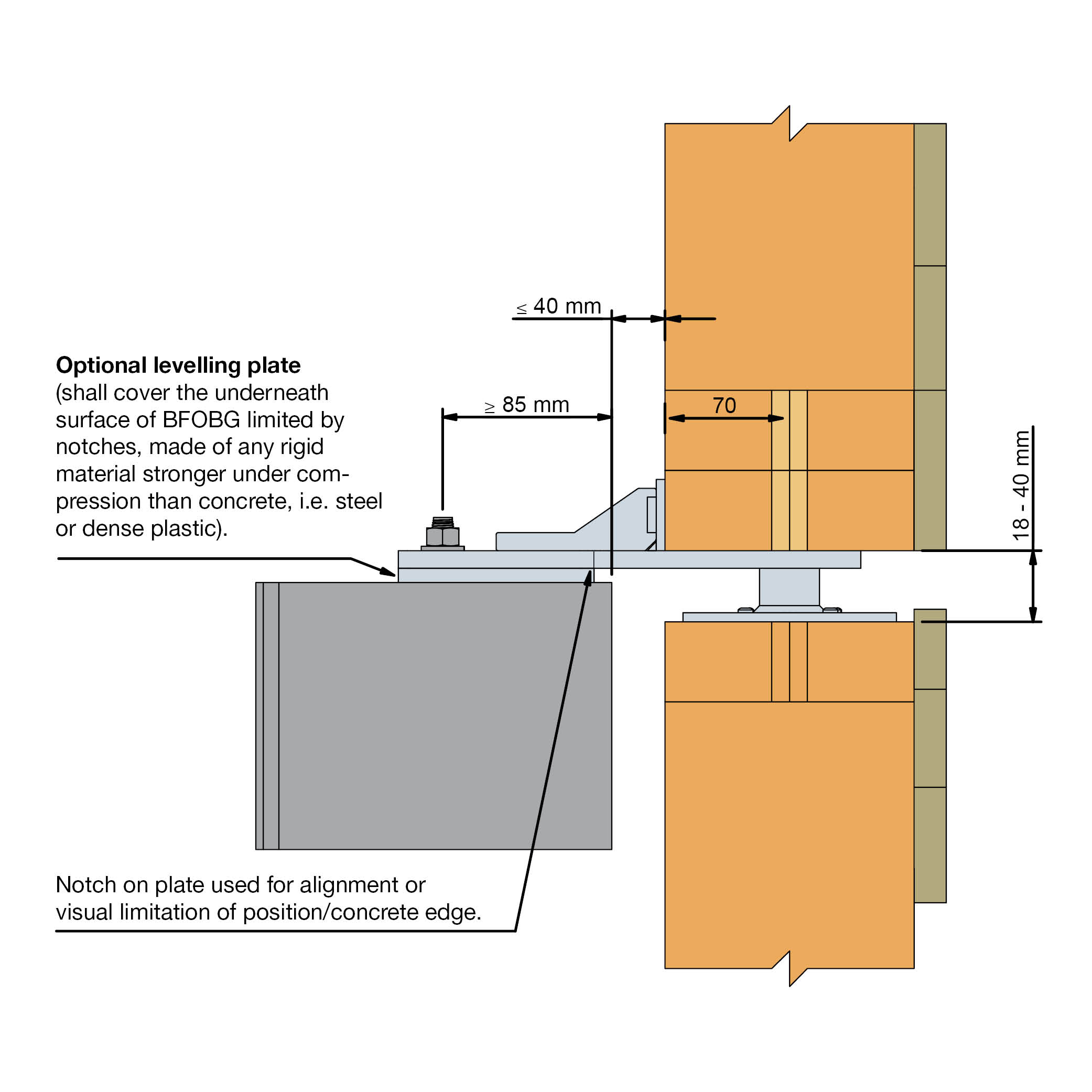

possibilité de laisser un écartement (40 mm max) entre le mur ossature bois et le nez de support, espace où une couche isolante pourra être placée.
La partie fixée sur le support est compacte, et peut être dissimulée dans le complexe de plancher

Application

Support

Porteur : CLT, béton, acier,etc...
Porté: bois

Domaines d'utilisations

Façade ossature bois

Données techniques

Dimensions

Autres données techniques

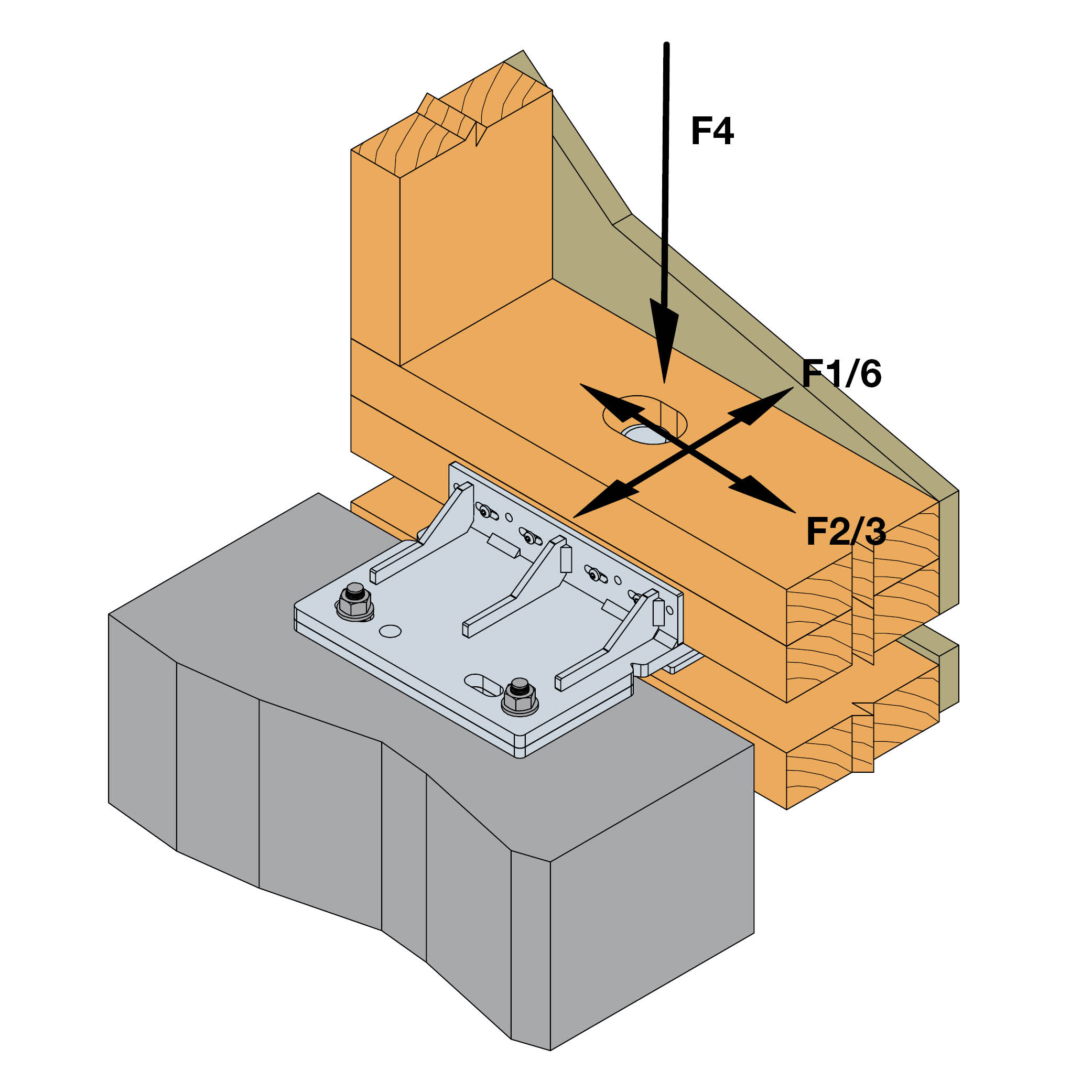

Il est supposé que les efforts (F_1/6 & F_2/3) sont répartis pour moitié sur la lisse connectée à TFOBG, et pour moitié sur la lisse connectée à BFOBG.

L'effort vertical F₄ de la façade est transférée au support uniquement via BFOBG, et le module de glissement k_4.ser correspond au déplacement au centre de la lisse bois en contact avec BFOBG.

Si le support est en béton, il doit être renforcé à proximité de la rive. A charge maximum, il est considéré que la zone effective de béton en compression est au delà de 30mm de la rive de la dalle.

Pour toutes les configurations, l'utilisateur devra vérifier la résistance des chevilles/boulons dans le support, soumis à des charges latérales de 1x F_1/6 et 1x F_2/3, et une charge axiale de 1x F₄, appliquées au milieu de la paire de cheville.

Le module de glissement de la connexion globale doit prendre en compte celui de la fixation (chevilles/boulon) dans le porteur, k_ser = 1 / (1/k_{ser.connector} + 1/k_ser.anchor). Par exemple, avec les FM-753 CRACK M12 et 72mm de profondeur d'ancrage, le module de glissement global de la connexion est 4.59 kN/mm.

Dimensions

Références	Dimensions [mm]					Perçages Aile A			Perçage Aile B
Références	A	B	C	t₁	t₂	Ø5 [mm]	Ø5x20 [mm]	∅5x25	Ø35 [mm]	Ø14 [mm]	Ø14x30 [mm]
BFOBG-B	50	260	210	10	5	4	4	-	1	2	2
TFOBG-B	110	120	170	5	3.2	4	-	8	-	-	-

Valeurs Caractéristiques - Connexion bois sur béton - Plan de vissage 1

Références	Valeurs caractéristiques - Bois sur Béton - Plan de vissage 1
	Fixations						Valeurs caractéristiques - Bois C24 [kN]				Module de glissement [kN/mm]
	BFOBG - Aile A sur porteur		BFOBG - Aile B sur bois		TFOBG - Aile A sur bois		R_1.k pour lisse bois 45xL		R_2.k = R_3.k	R_4.k	k_1._ser [kN/mm]	k_4.ser
	Qté	Type	Qté	Type	Qté	Type	140≤L≤145 mm	150≤L≤220 mm	R_2.k = R_3.k	R_4.k	k_1._ser [kN/mm]	140≤L≤145 mm	150≤L≤220 mm
BFOBG-B	2	Ø12*	4	CSA5.0X80	-	-	3.1	2.3	-	17,9 / kmod	-	4.83	3.85
BFOBG + TFOBG	2	Ø12*	4	CSA5.0X80	8	CSA5.0X40	17.3	12.1	-	17,9 / kmod	16.9	4.83	3.85

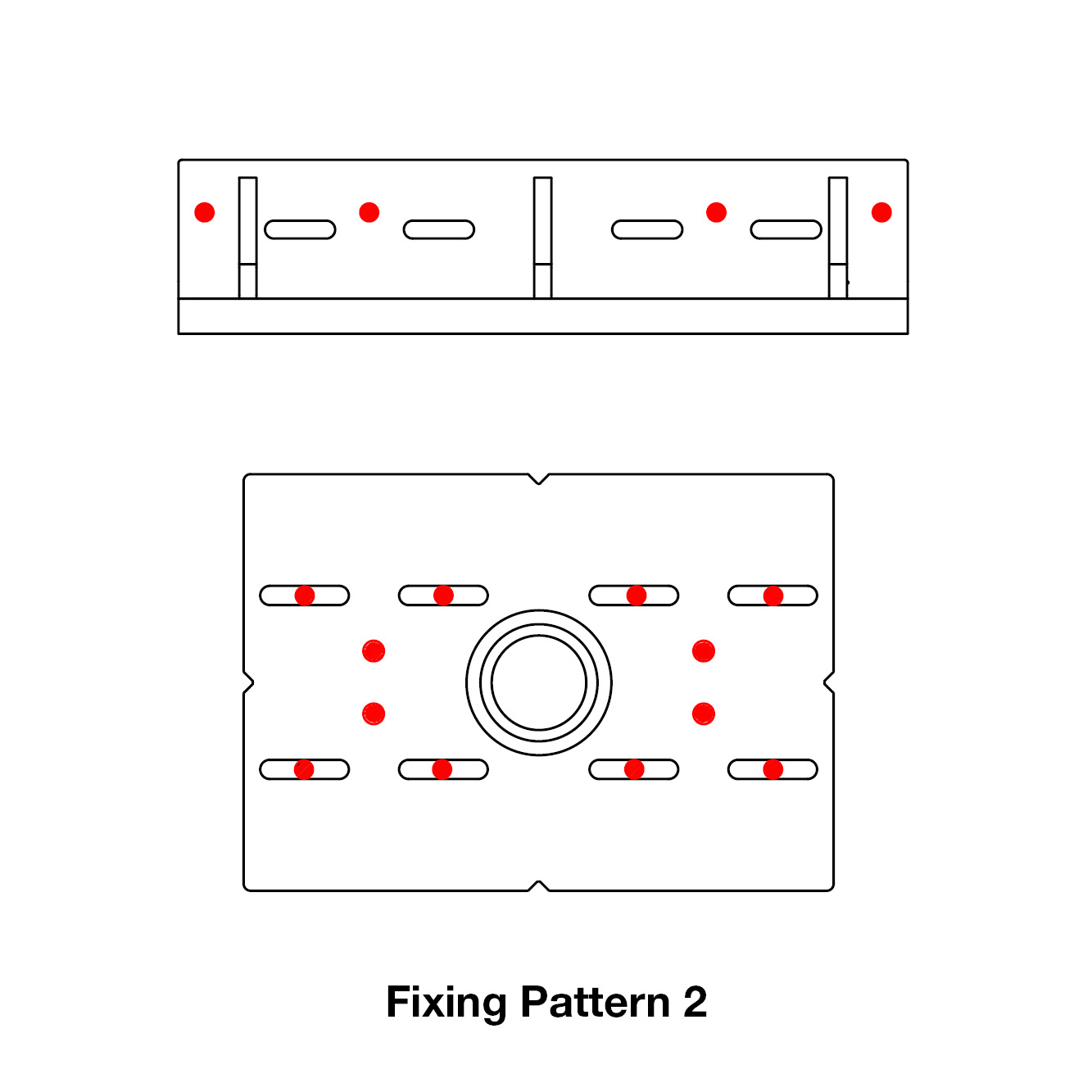

Valeurs Caractéristiques - Connexion bois sur béton - Plan de vissage 2

Références	Valeurs caractéristiques - Bois sur Béton - Plan de vissage 2
	Fixations						Valeurs caractéristiques - Bois C24 [kN]				Module de glissement [kN/mm]
	BFOBG - Aile A sur porteur		BFOBG - Aile B sur bois		TFOBG - Aile A sur bois		R_1.k pour lisse bois 45xL		R_2.k = R_3.k	R_4.k	k_1.ser [kN/mm]	k_2.ser = k_3.ser [kN/mm]	k_4.ser
	Qté	Type	Qté	Type	Qté	Type	140≤L≤145 mm	150≤L≤220 mm	R_2.k = R_3.k	R_4.k	k_1.ser [kN/mm]	k_2.ser = k_3.ser [kN/mm]	140≤L≤145 mm	150≤L≤220 mm
BFOBG-B	2	Ø12*	4	CSA5.0X80	-	-	10.9	7.4	8.5	17,9 / kmod	-	-	4.83	3.85
BFOBG + TFOBG	2	Ø12*	4	CSA5.0X80	12	CSA5.0X40	21.9	14	9.2	17,9 / kmod	16.9	10.7	4.83	3.85

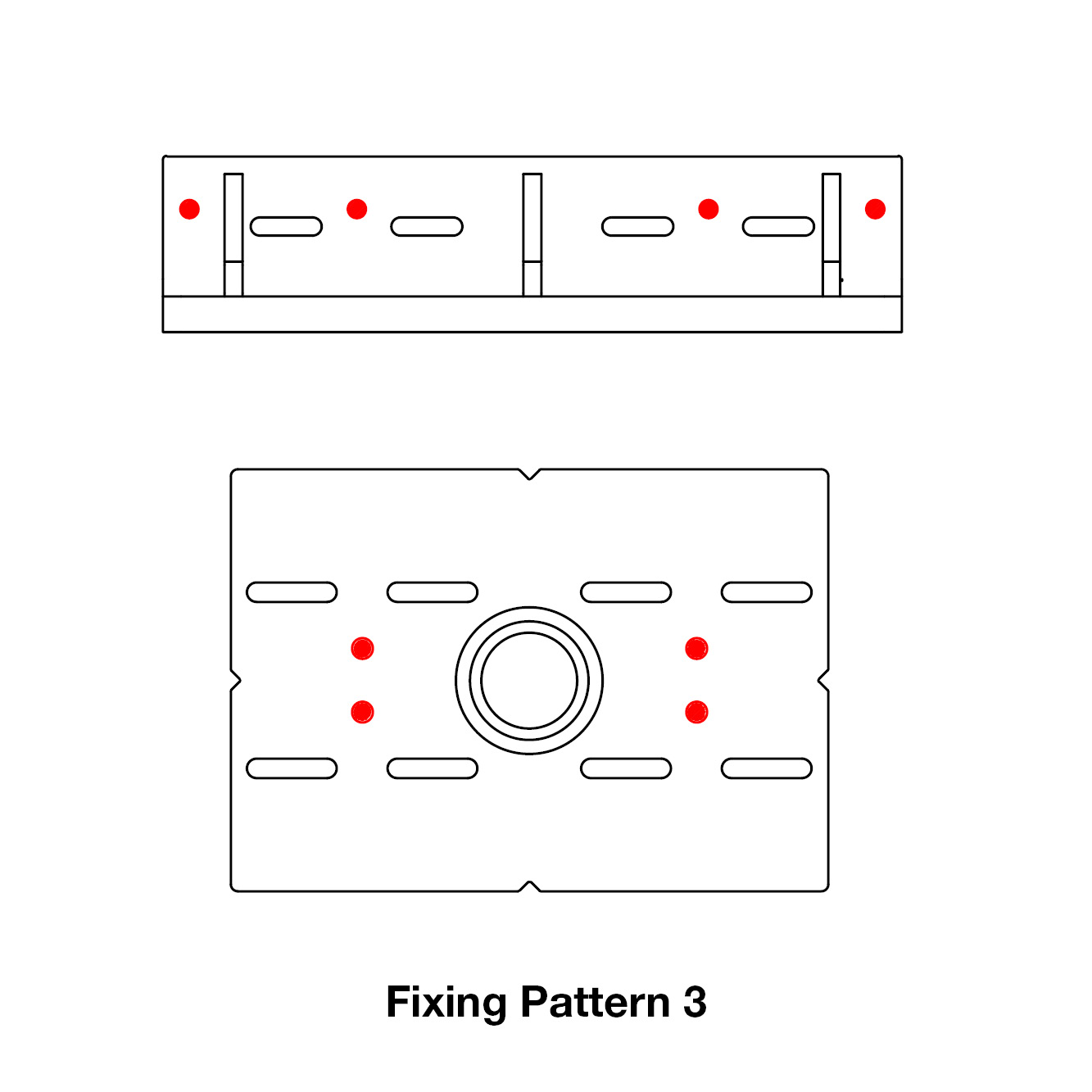

Valeurs Caractéristiques - Connexion bois sur béton - Plan de vissage 3

Références	Valeurs caractéristiques - Bois sur Béton - Plan de vissage 3
	Fixations						Valeurs caractéristiques - Bois C24 [kN]				Module de glissement
	BFOBG - Aile A sur porteur		BFOBG - Aile B sur bois		TFOBG - Aile A sur bois		R_1.k pour lisse bois 45xL		R_2.k = R_3.k	R_4.k	k_1.ser	k_2.ser = k_3.ser	k_4.ser
	Qté	Type	Qté	Type	Qté	Type	140≤L≤145 mm	150≤L≤220 mm	R_2.k = R_3.k	R_4.k	k_1.ser	k_2.ser = k_3.ser	140≤L≤145 mm	150≤L≤220 mm
BFOBG-B	2	Ø12*	4	CSA5.0X80	-	-	10.9	7.4	8.5	17,9 / kmod	-	-	4.83	3.85
BFOBG + TFOBG	2	Ø12*	4	CSA5.0X80	4	CSA5.0X40	8.7	8.6	9.2	17,9 / kmod	-	-	4.83	3.85

Installation

Montage

Fixations

Sur bois:

Vis CSA 5.0

Sur support béton:

Cheville mécanique : goujon FM-753 Crack 2DG M12x110,
Ancrage chimique : résine KEM-H + tige filetée LMAS M12-150/35

Montage

Avant le levage:

Réaliser des perçages sur la lisse basse selon le schéma ci-après afin de laisser passer les tubes des TFOBG
Fixer les TFOBG avec des vis CSA5.0X40 ou CSA5.0X80 sur la lisse haute du module de façade, selon le plan de vissage prévu (voir tableaux résistance). Utiliser les perçages oblongs uniquement pour les connection latériales de module de façade bois, utiliser les perçages circulaires + oblongs pour les connections centrales de module.

Sur chantier:

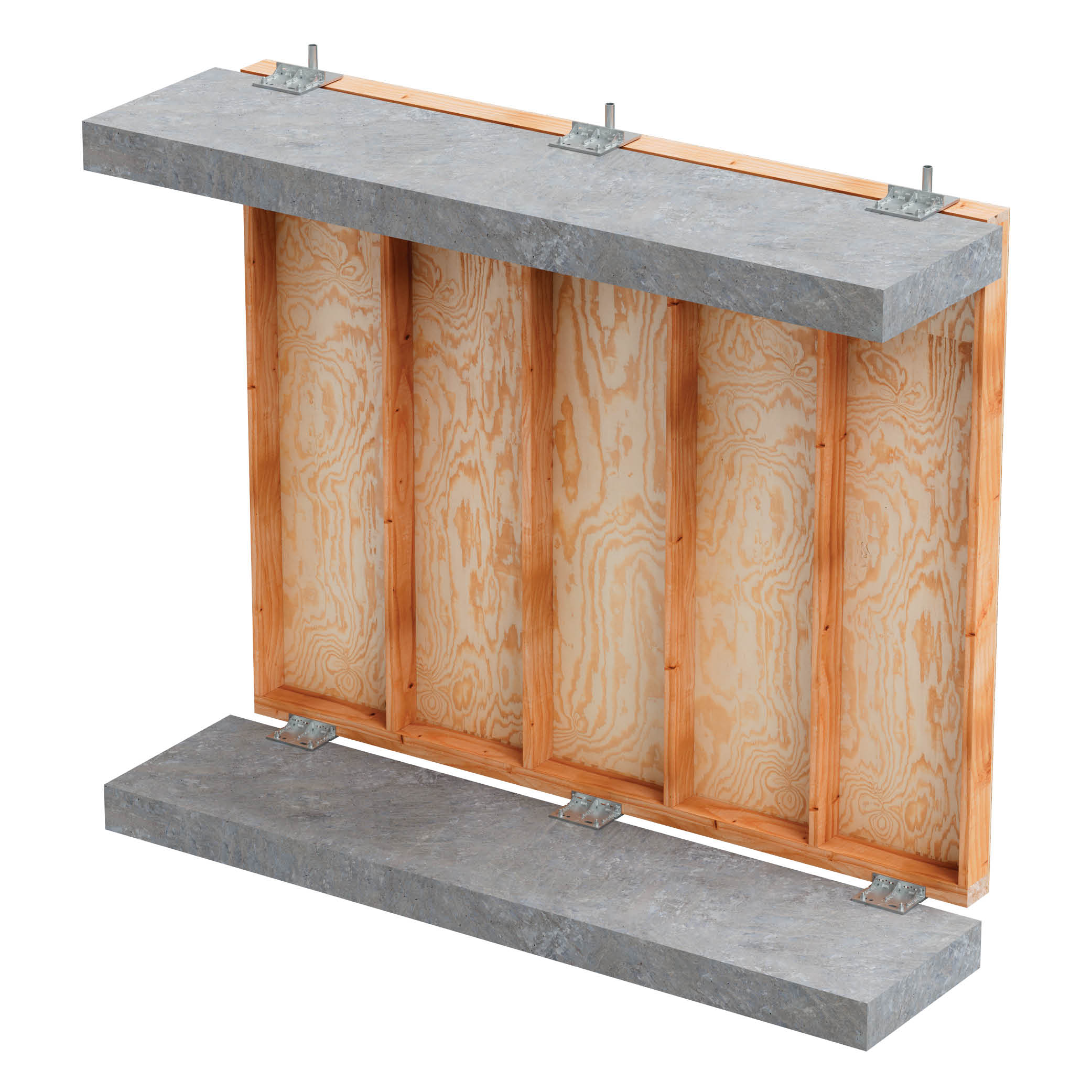

Au premier niveau, fixer sur le dessus de la structure porteuse les BFOBG, 2 chevilles/boulons par platine.
Lever le module de façade bois et le poser sur les BFOBG, puis visser les BFOBG au module selon les plans de vissages prévu (voir tableaux résistance). Utiliser les perçages oblongs uniquement pour les connexions latériales de module de façade bois, utiliser les perçages circulaires pour les connexions centrales de module.

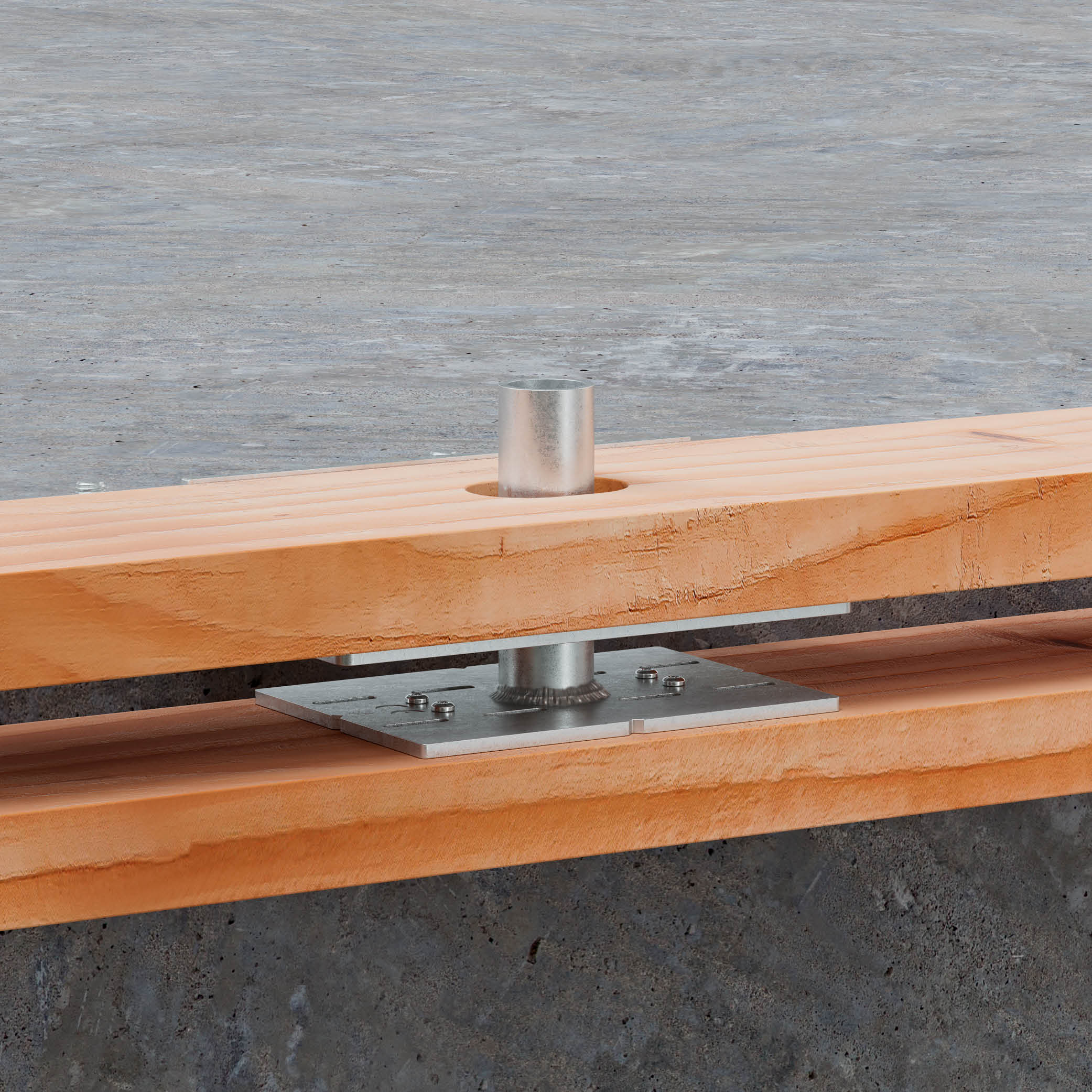

Au niveau supérieur, placer des nouveaux BFOBG par dessus les TFOBG préalablement fixés en tête de module, et fixer ces BFOBG au support avec 2 chevilles/boulons.
Puis renouveler l'opération pour le module de l'étage supérieur.

Les modules de façades devront être stabilisés par d'autre moyens jusqu'à ce que les connecteurs BFOBG et TFOBG soient totalement assemblés.
