CLIP

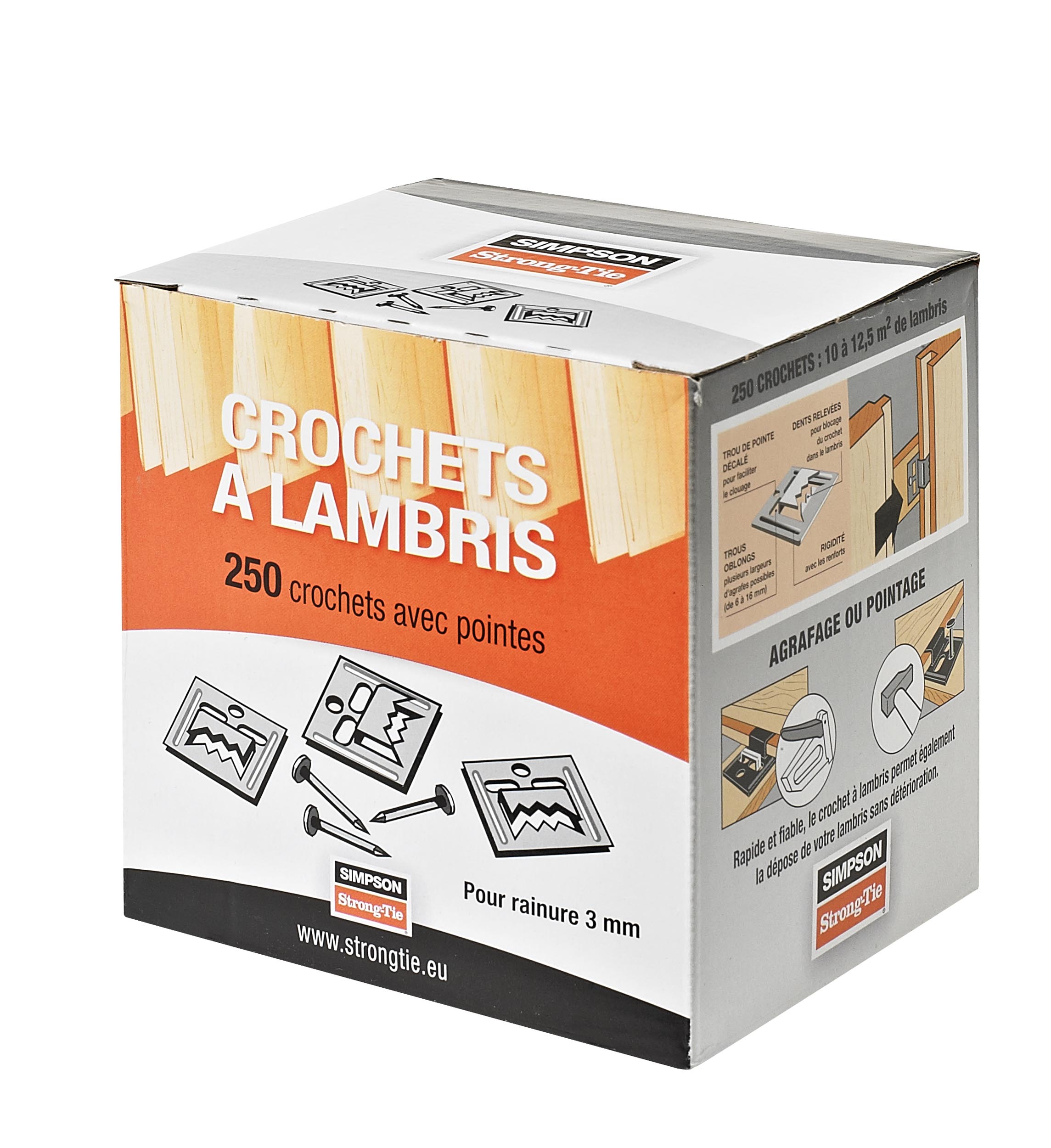

Crochet pour lambris bois

Le crochet CLIP pour lambris bois invisible entre dans la réalisation d‘ouvrages lambrissés en bois. Il est facile et rapide à poser et peut être installé par pointage ou agraffage. Ce système permet la dépose de votre lambris sans détérioration.

Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Fixation de lame de lambris bois par CLIP avant emboîtement.
Fixation du CLIP par agrafe
Fixation du CLIP par pointe

Caractéristiques

Matière

  • Acier galvanisé DX51D + Z275 suivant NF EN 10346,
  • Épaisseur ; 0,4 à 0,6 mm.

Avantages

  • Rapides et faciles à mettre en oeuvre,
  • Dents assurant un bon maintien du clip sur la languette,
  • Trou de pointe décalé pour faciliter le clouage,
  • Trous oblongs pour des largeurs d'agrafes de 6 à 16 mm.

Application

Support

  • Porteur : tasseaux, panneaux bois, ...
  • Porté : tous types de lambris rainurés, ...

Domaines d'utilisation

  • Fixation de lambris.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Assemblages Bois C18 Entraxe maxi des solivettes [cm]
A B C E Agrafes perç. obl. Ø2,5x6 Pointes Perçages Ø2,5 Largeur [mm] Densité [u/m²]
CLIP2/250 24 0.4 24 2 N°4 L = 6 - 15mm 1 - Ø1.5x20 70 35 40
CLIP3/250 24 0.4 24 3 N°4 L = 6 - 15mm 1 - Ø1.5x20 70 35 40
CLIP4/250 25 0.6 25 4 N°4 L = 6 - 15mm 1 - Ø1.5x20 70 35 40
CLIP5/250 25 0.6 25 5 N°4 L = 6 - 15mm 1 - Ø1.5x20 70 35 40

Installation

Montage

Fixations

  • Pointes Ø1,5 x 20 mm (fournies avec les clips),
  • Agrafes : largeur 6 à 15 mm.

Installation

  1. Positionner les clips sur les tasseaux.
  2. Fixer les clips sur les tasseaux à l'aide des pointes fournies ou d'agrafes.
  3. Insérer la rainure des lames de lambris sous la languette des clips.
