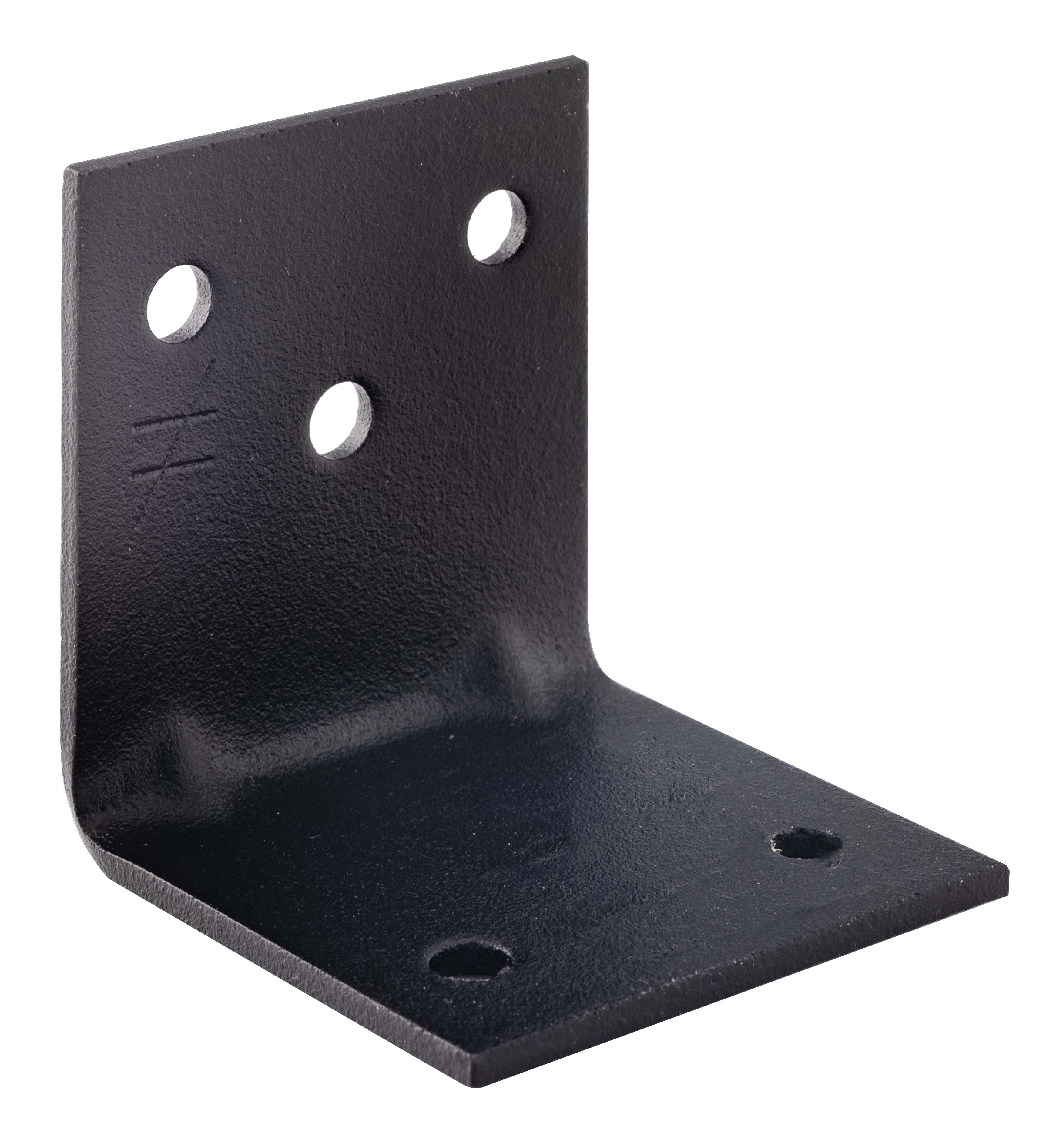

EA444/2PB

Equerre d'assemblage - Finition noire

L'équerre d‘assemblage finition noire EAPB permet de connecter de manière discrète et esthétique des petites ossatures intérieures et extérieures et d'améliore leur fiabilité. Elle est livrée avec 6 vis à tête noire CSAPB.

Fiche technique
Classe service 3
Exterieur
Acier RAL 9005
EPD

Présentation

Images

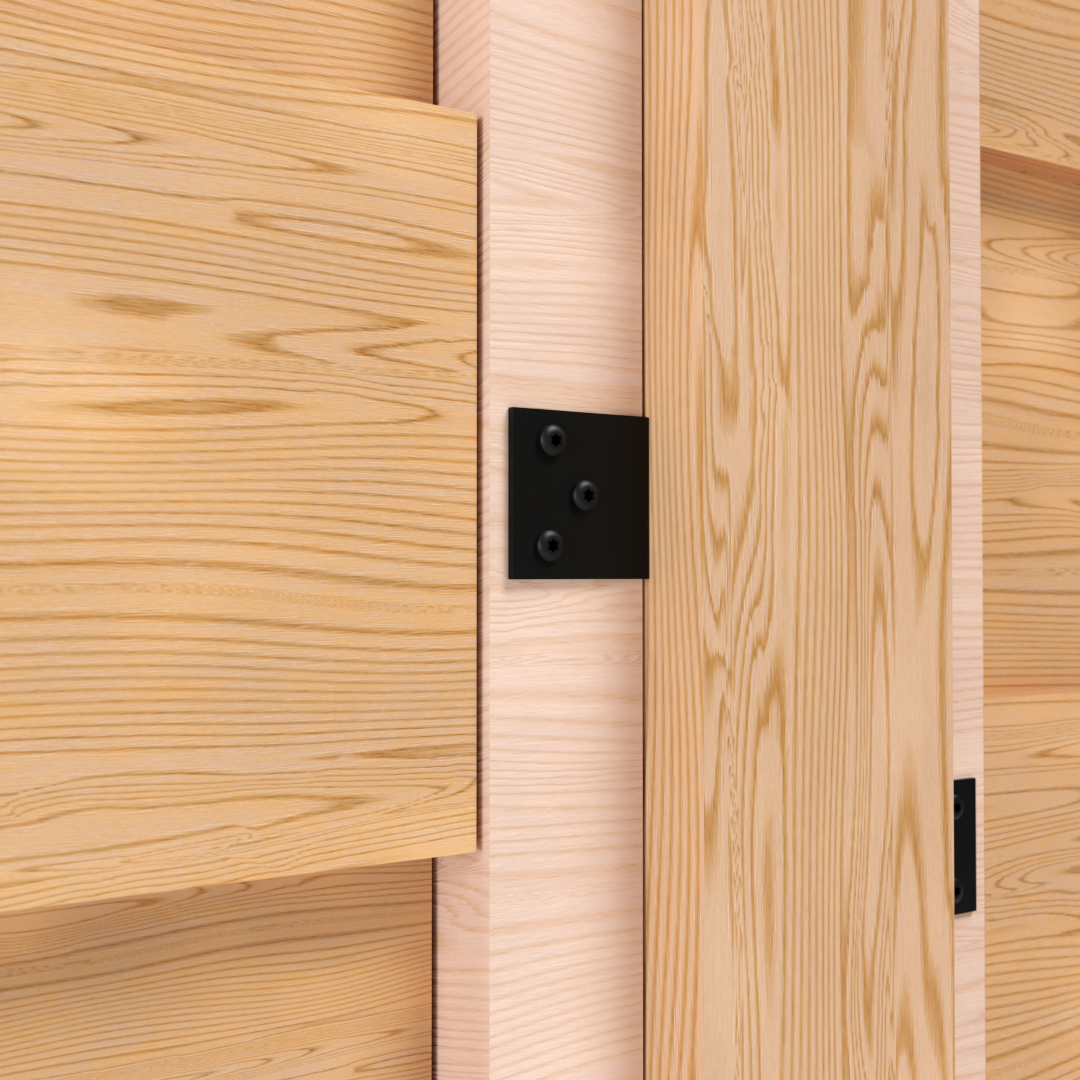

C_EA_CovArt_Pho_Prod_Hero-1080_EU_EU_CO
EA444-2PB situation.jpg

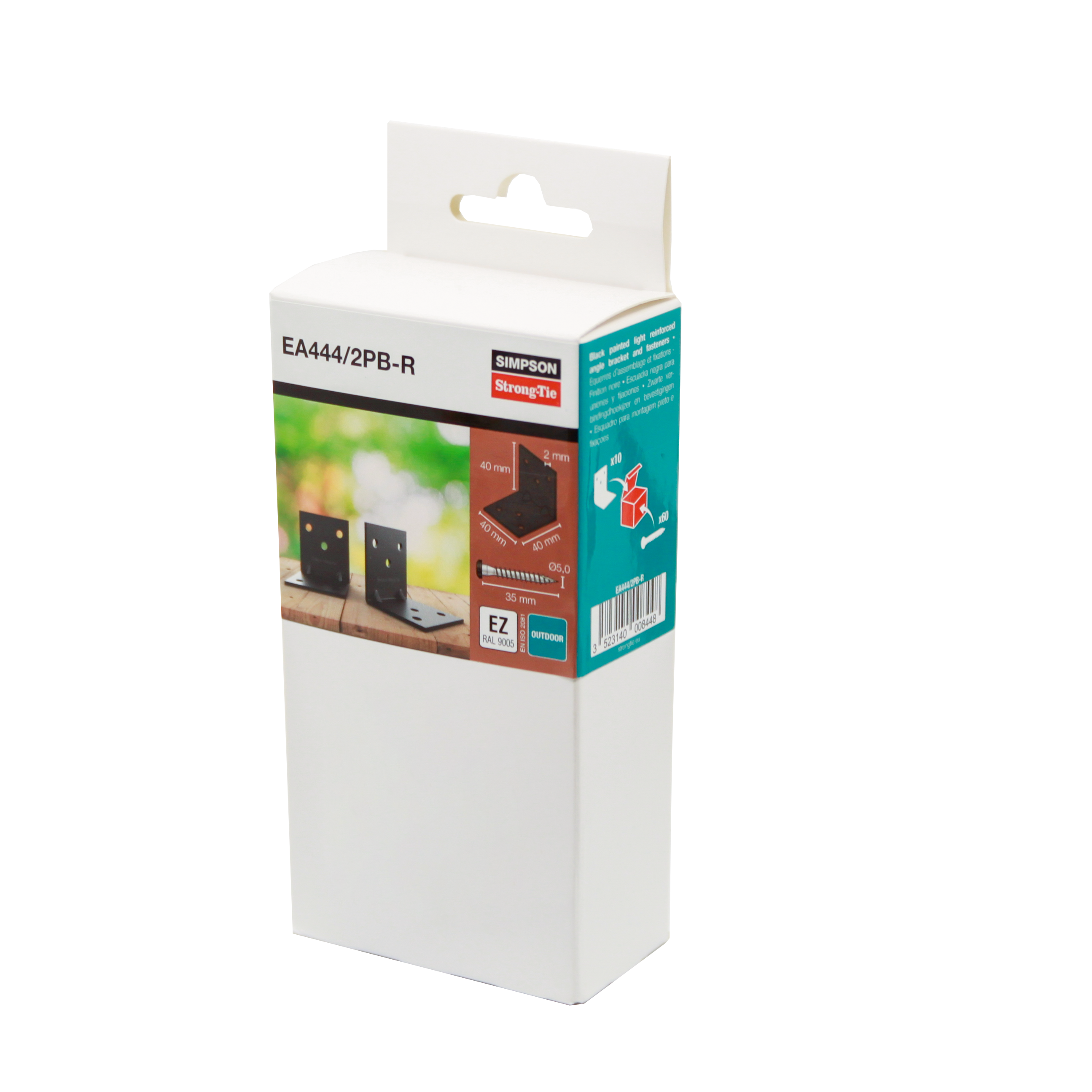

EA444.2PB-R sans fenetre.png

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Finition peinture en poudre Polyester Architecture RAL9005,
  • Epaisseur 2 mm.

Avantages

  • Finition noire pour une grande discrétion dans la structure,
  • 6 vis CSA5.0X35PB noires livrées pour fixer chaque équerre,
  • Assure une connexion solide et précise à 90°,
  • Contribue à fiabiliser les structures bois légères et aménagements extérieurs.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, ...
  • Porté : bois massif, bois composite, bois lamellé-collé, ...

Domaines d'utilisation

  • Aménagements extérieurs (pergolas, clôtures, claustras),
  • Aménagements intérieurs,
  • Meubles, consoles et petites ossatures,
  • Encadrements de portes et fenêtres, ...

Données techniques

Dimensions


Dimensions

Références Dimensions [mm] Perçages Poids [kg]
A B C Ep. Aile B Aile C
Ø5 Ø5
EA444/2PB-R4040402330.86

Installation

Montage

Fixations

Sur bois :

  • Vis CSA5.0X35PB (60 fournies par blister pour 10 équerres)

Installation

  1. Approcher l’élément à fixer du support,
  2. Visser l’élément avec les vis noires fournies,
  3. Visser l'équerre sur le support bois.
EA444-2PB situation.jpg

Certification

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Produits associés

Dimensions


Téléchargements

  • Design Series

    Design Series

    Simpson Strong-Tie® propose la gamme de connecteurs “Design Series”. Avec des lignes épurées et une finition en peinture poudre noire esthétique, ils offrent un résultat parfait pour les projets extérieurs et garantissent des années de protection contre les intempéries.
