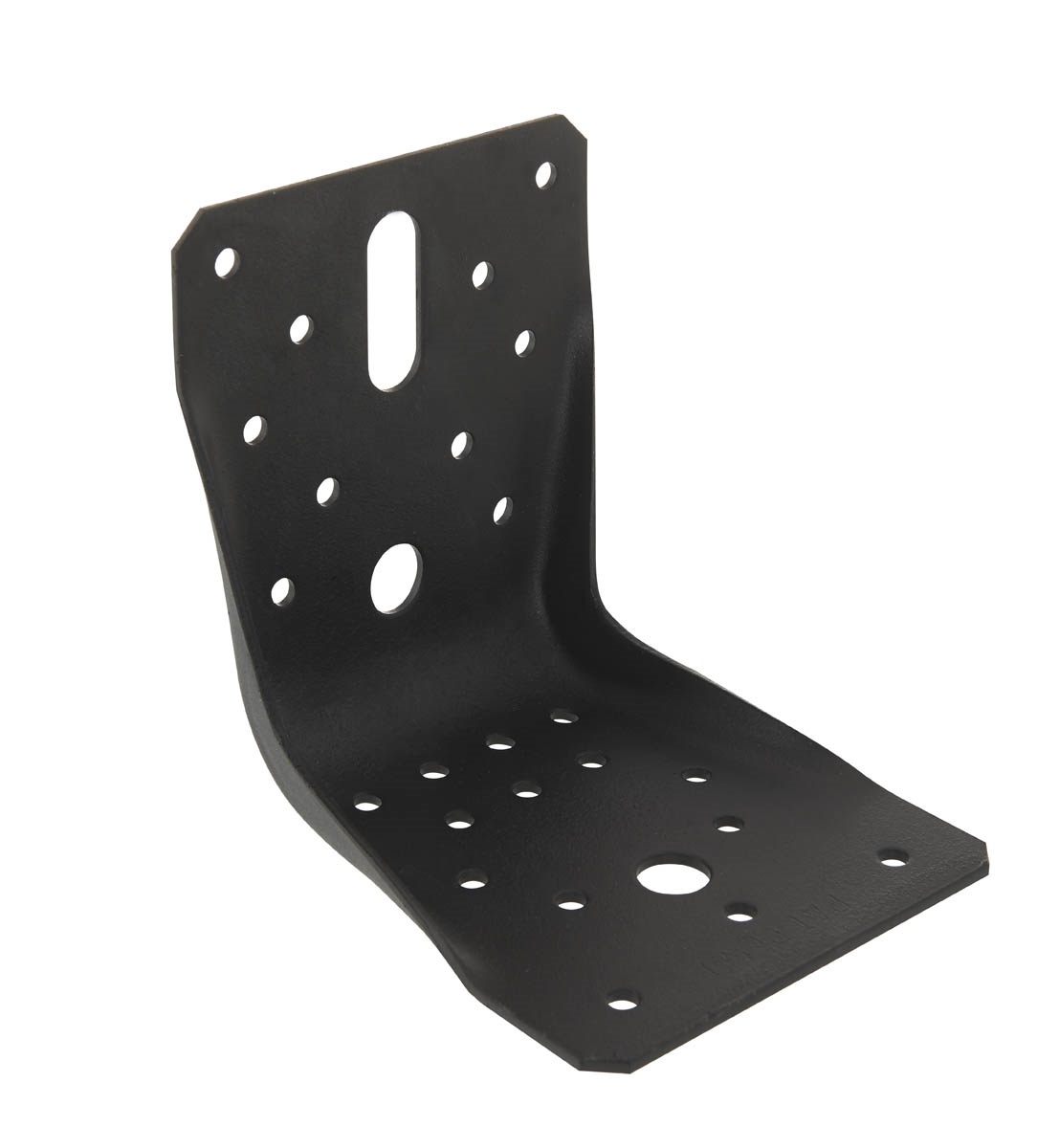

ABR100PB

Equerre de structure - Finition noire

L'ABR100PB est une équerre renforcée, de finition noire, qui répond à des applications structurelles sur un support bois ou sur béton.





Marquage CE
ETA
Classe service 3
Exterieur
Acier RAL 9005

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Finition peinture en poudre Polyester Architecture RAL9005,
  • Epaisseur : 2 mm.

Avantages

  • Finition noire pour une grande discrétion dans la structure,
  • Grande capacité de reprise de charge,
  • Grande polyvalence d'applications.

Application

Support

  • Porteur : bois massif, bois lamellé-collé, bois composite, béton, ...
  • Porté : bois massif, bois lamellé-collé, bois composite, ...

Domaines d'utilisation

  • Fixation de préaux, carports ouverts,
  • Ancrages de chevrons, consoles, chevêtres,
  • Aménagements extérieurs,
  • Aménagements de jardins, ...


Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile B Perçages aile C
A B C Ep. Pointes ou vis Boulons Oblong Pointes ou vis Boulons
ABR100PB90100100210 Ø51 Ø121 Ø12x3214 Ø51 Ø12

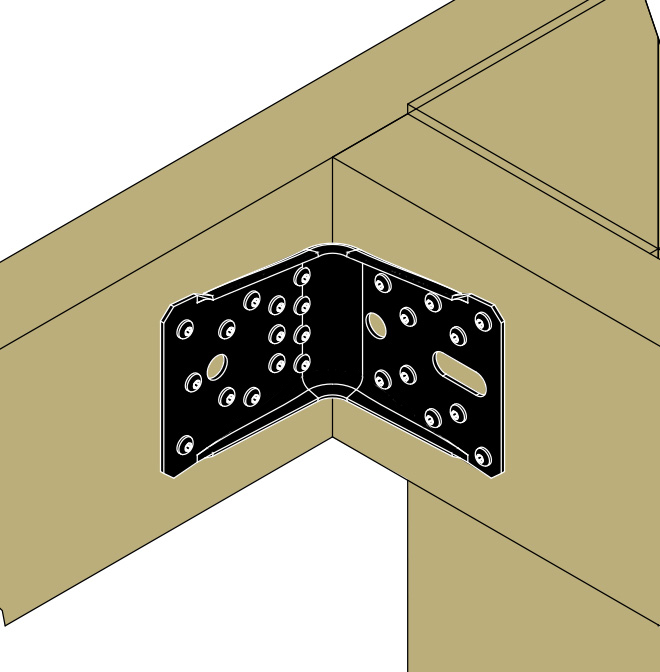

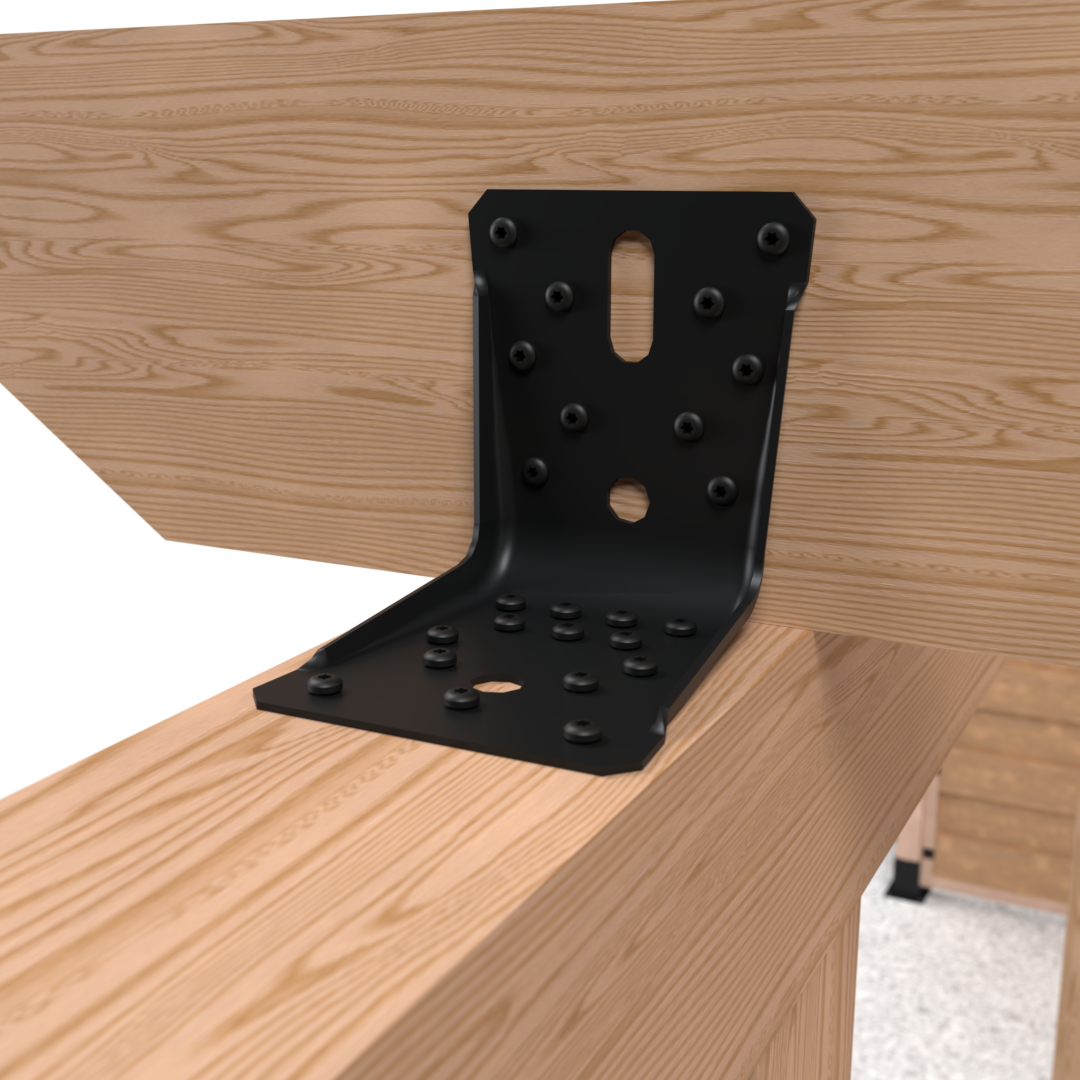

Connexion bois/bois type poutre/poutre - Assemblage avec 2 équerres

Références Fixations Valeurs Caractéristiques [kN]
Aile B Aile C R1,k R2/3,k R4/5,k
Qté Type Qté Type CSA5,0x35PB CSA5,0x35PB CSA5,0x35PB
ABR100PB10CSA5,0x35PB14CSA5,0x35PB11.712.84.2

Connexion bois/support rigide type poutre/ support rigide - Assemblage avec 2 équerres

Références Fixations Valeurs Caractéristiques [kN]
Aile B Aile C R1,k R2/3,k R4/5,k
Qté Type Qté Type CSA5,0x35PB CSA5,0x35PB CSA5,0x35PB
ABR100PB10CSA5,0x35PB1WA M10-78/5min(20,6;21,6/kmod)8.710.4

Installation

Montage

Fixations

Sur bois :

  • Vis CSA5.0x35PB,
  • Boulons, ...

Sur support rigide :
Support béton :

  • Cheville mécanique : goujon WA M10-78/5,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

  • Cheville mécanique : cheville FPNH 10-135/65,
  • Ancrage chimique :résine AT-HP ou POLY-GPG + Tige filetée LMAS M10-120/25 + tamis SH M16-130.

Installation

  1. Approcher l’élément à fixer du support.
  2. Visser l'équerre sur l’élément.
  3. Si le support est en bois, visser également l’équerre sur celui-ci.
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Téléchargements

  • Design Series

    Design Series

    Simpson Strong-Tie® propose la gamme de connecteurs “Design Series”. Avec des lignes épurées et une finition en peinture poudre noire esthétique, ils offrent un résultat parfait pour les projets extérieurs et garantissent des années de protection contre les intempéries.

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
