Etrier à âme intérieure - ZPRO
L'étrier à âme intérieure CBHZ, avec un revêtement ZPRO, est un connecteur discret permettant la fixation sur bois ou sur béton, en extérieur, de petites solives telles que les poutres de terrasse ou de pergola.
Présentation
Caractéristiques
Matière
- Acier galvanisé S250GD + ZPro,
- Le revêtement ZPro correspond à une épaisseur de zinc d'environ 55 µm.
Avantages
- Assemblage invisible,
- Fixation sur bois ou sur béton,
- Mise en oeuvre optimisée conforme aux Eurocodes,
- Connecteur en ZPRO compatible pour un usage en extérieur (terrasse, pergola...)
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, béton...
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d'utilisation
- Pergolas,
- Terrasses...
Pour plus d'information concernant la résistance au feu, veuillez vous référer sur notre guide de préconisation ASSEMBLAGES AU FEU.
Données techniques
Dimensions
Références | Dimensions bois porteur [mm] | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Hauteur | Largeur | Hauteur | A | B | C | D | t | Ø10 | Ø5 | Ø11 | ||||
Min | Min | Max | Min β=0 | Min Β<>0 | Max | |||||||||
CBH105/3Z | 115 | 45 | 100 | 115 | 145 | 190 | 105 | 103.5 | 40 | - | 3 | 2 | 8 | 3 |
β est la pente de la poutre portée par rapport au plan horizontal.
Valeurs Caractéristiques - Solive sur poutre - Pente entre 0° et 15°
Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||
40 | 60 | 80 | 40 | 60 | 80 | |||||
CBH105/3Z | 8 | CSA5.0x40Z | 3 | STD10G | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 |
Valeurs Caractéristiques - Solive sur poutre - Pente entre 30° et 45°
Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
Porteur | Porté | R1,k - Pente β=30° | R1,k - Pente β=45° | |||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||
40 | 60 | 80 | 40 | 60 | 80 | |||||
CBH105/3Z | 8 | CSA5.0x40Z | 3 | STD10G | 10.2 | 10.2 | 10.2 | - | - | - |
Valeurs Caractéristiques - Solive sur poteau - Pente entre 0° et 15°
Références | Valeurs caractéristiques - Solive sur poteau | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
Porté | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||
40 | 60 | 80 | 40 | 60 | 80 | |||||
CBH105/3Z | 8 | CSA5.0x40Z | 3 | STD10G | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 |
Valeurs Caractéristiques - Solive sur poteau - Pente entre 30° et 45°
Références | Valeurs caractéristiques - Solive sur poteau | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
Porté | Porté | R1,k - Pente β=30° | R1,k - Pente β=45° | |||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||
40 | 60 | 80 | 40 | 60 | 80 | |||||
CBH105/3Z | 8 | CSA5.0x40Z | 3 | STD10G | 10.2 | 10.2 | 10.2 | - | - | - |
Valeurs Caractéristiques - Solive sur béton - 0° à 15°
Références | Valeurs Caractéristiques - Solive sur béton | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||
Qté | Type | Qté | Type | Longueur broches [mm] | Longueur broches [mm] | |||||
40 | 60 | 80 | 40 | 60 | 80 | |||||
CBH105/3Z | 2 | Ø8** | 3 | STD10G | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 |
** Voir la gamme d'ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (notre logicel gratuit Anchor Designer est disponible sur notre site internet).
Valeurs Caractéristiques - Solive sur béton - 30° à 45°
Références | Valeurs Caractéristiques - Solive sur béton | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
Porteur | Porté | R1,k - Pente β=30° | R1,k - Pente β=45° | |||||||
Qté | Type | Qté | Type | Longueur broches [mm] | Longueur broches [mm] | |||||
40 | 60 | 80 | 40 | 60 | 80 | |||||
CBH105/3Z | 2 | Ø8** | 3 | STD10G | 10.2 | 10.2 | 10.2 | - | - | - |
** Voir la gamme d'ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (notre logicel gratuit Anchor Designer est disponible sur notre site internet).
Installation
Montage
Fixations
Support bois :
Porteur :
- Vis CSAZ Ø5,0 x 40 mm conformes à l‘ETE-04/0013
Porté :
- Broches Galvanisée à chaud Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STDG10/X)
Support rigide :
Porteur béton :
- Cheville mécanique Ø8 mm : FM-753 M8x75/10 3DG
- Ancrage chimique : résine AT-HP + tige filetée LMAS M8-95/20 A4
Porteur acier :
- Boulon Galvanisé à chaud Ø8 mm
Porté :
- Broches Galvanisée à chaud Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STDG10/X)

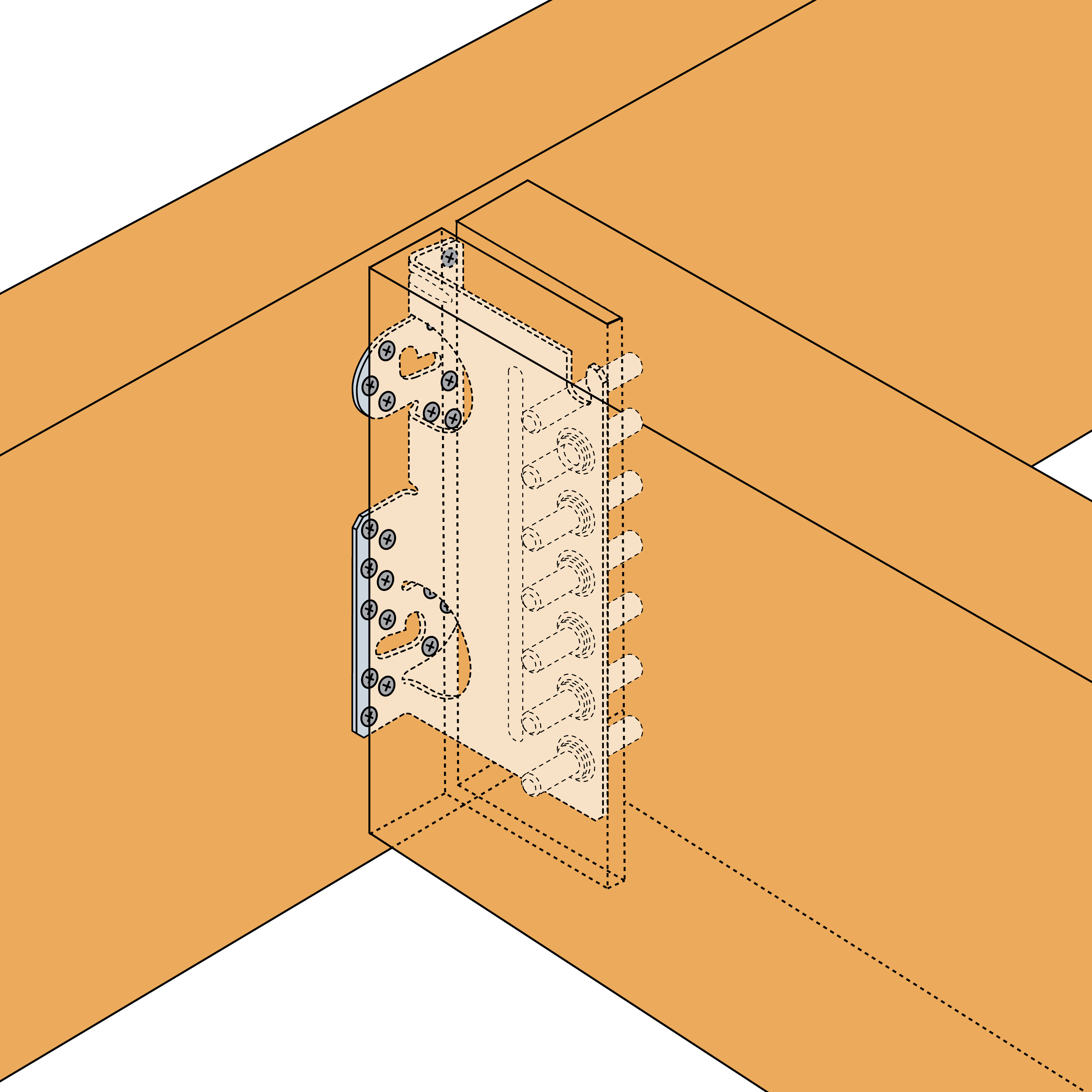

Installation
- Réaliser une entaille verticale de largeur 4 à 5 mm dans la poutre portée,
- Identifier la position des broches sur la poutre portée,
- Percer transversalement la poutre portée pour y insérer les broches,
- Insérer la 1ère broche supérieure dans la poutre portée,
- Fixer l'étrier sur le support à l'aide des fixations adaptées,
- Présenter la poutre sur l'étrier. La 1ère broche installée se place alors dans le perçage ouvert de l'étrier,
- Insérer les deux broches restantes.
