Connexions pour assemblage des charpentes bois

EGCM

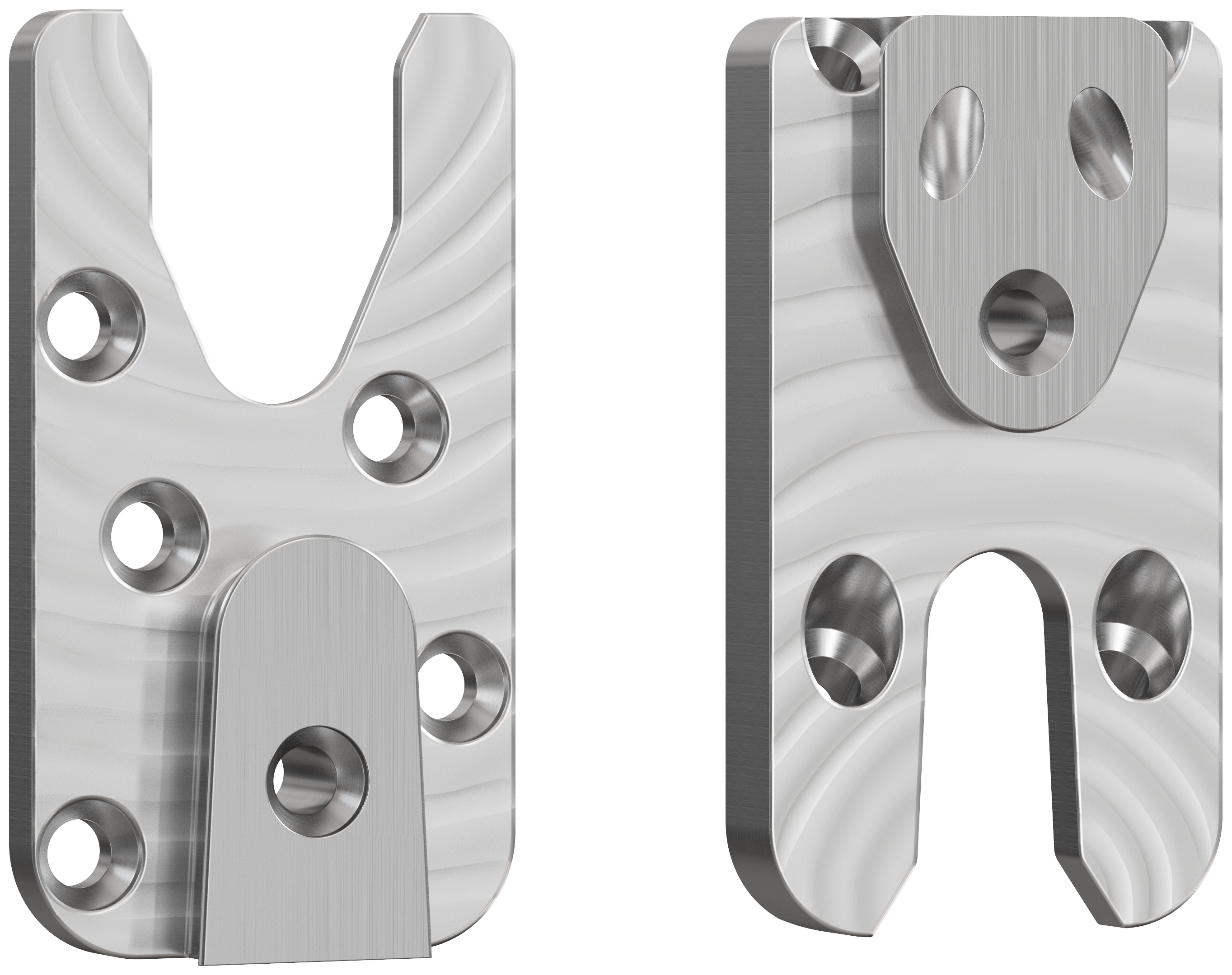

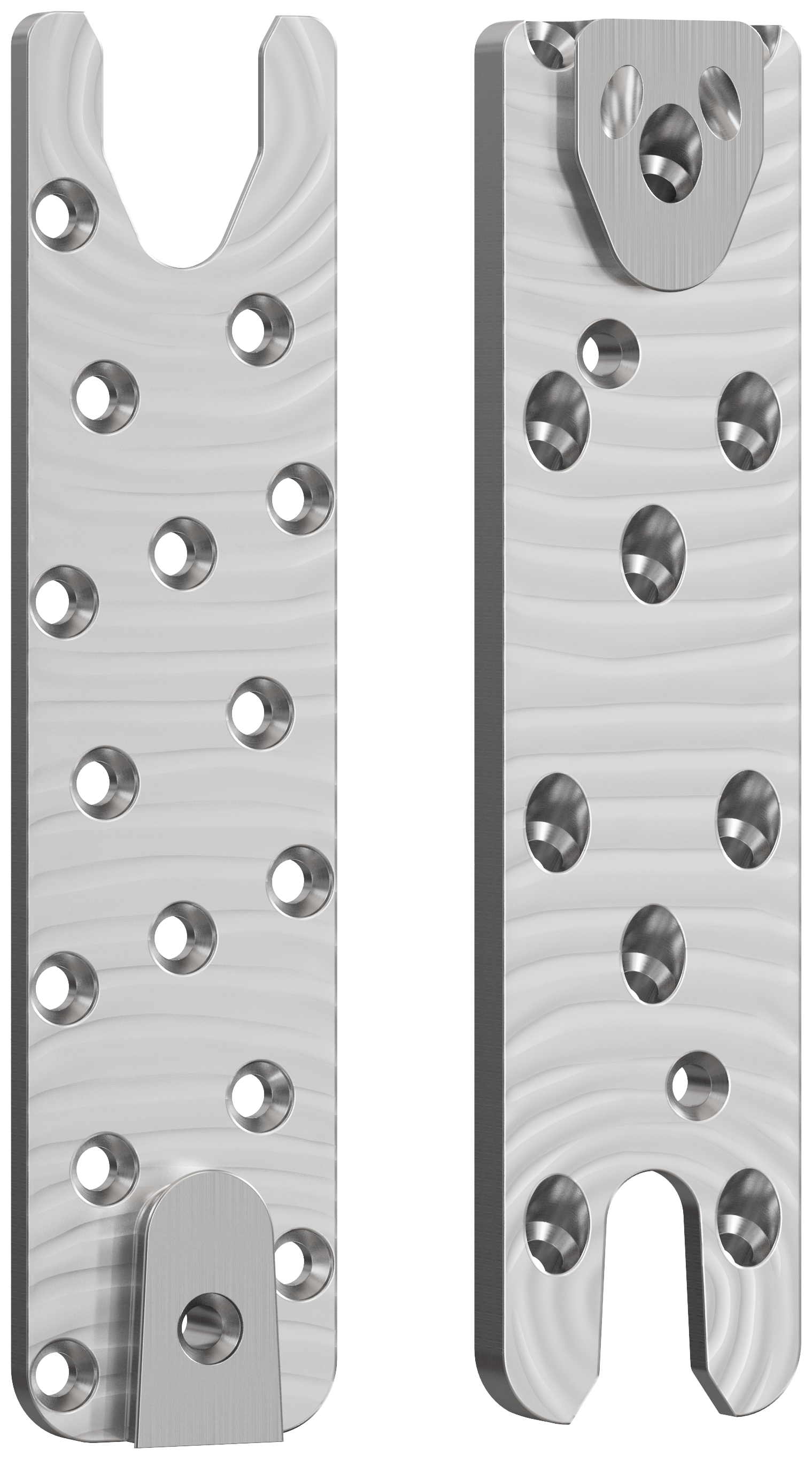

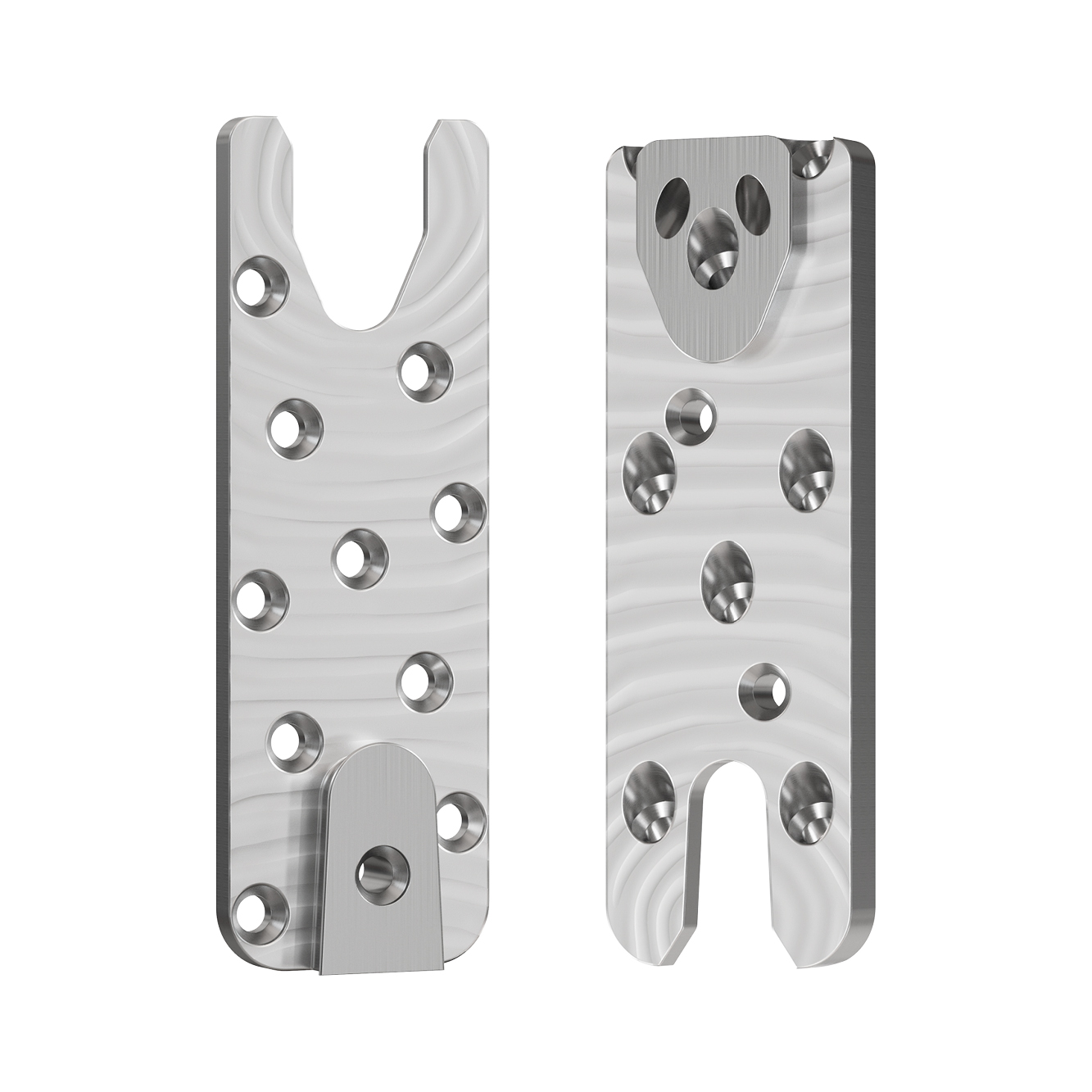

Etrier à queue d'aronde - Aluminium

L'EGCM est un étrier à queue d'aronde conçu pour prendre toutes les tailles standards de bois. Ainsi il est possible de l'utiliser avec du bois massif et du lamellé collé. Il est optimisé pour reprendre des charges dans toutes les directions. Sa conception simplifie la pose sur chantier ou en atelier.

Fiche technique

Marquage CE

ETA

Classe service 2

Feu R 30

Aluminium

Présentation

Images

Caractéristiques

Matière

Aluminium EN AW-6082 T-6 suivant la norme NF EN 755-2:2000,
Epaisseur : 16 mm (partie porté) et 16 mm (partie porteur).

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé
Porté : bois massif, bois composite, bois lamellé-collé

Domaines d'utilisation

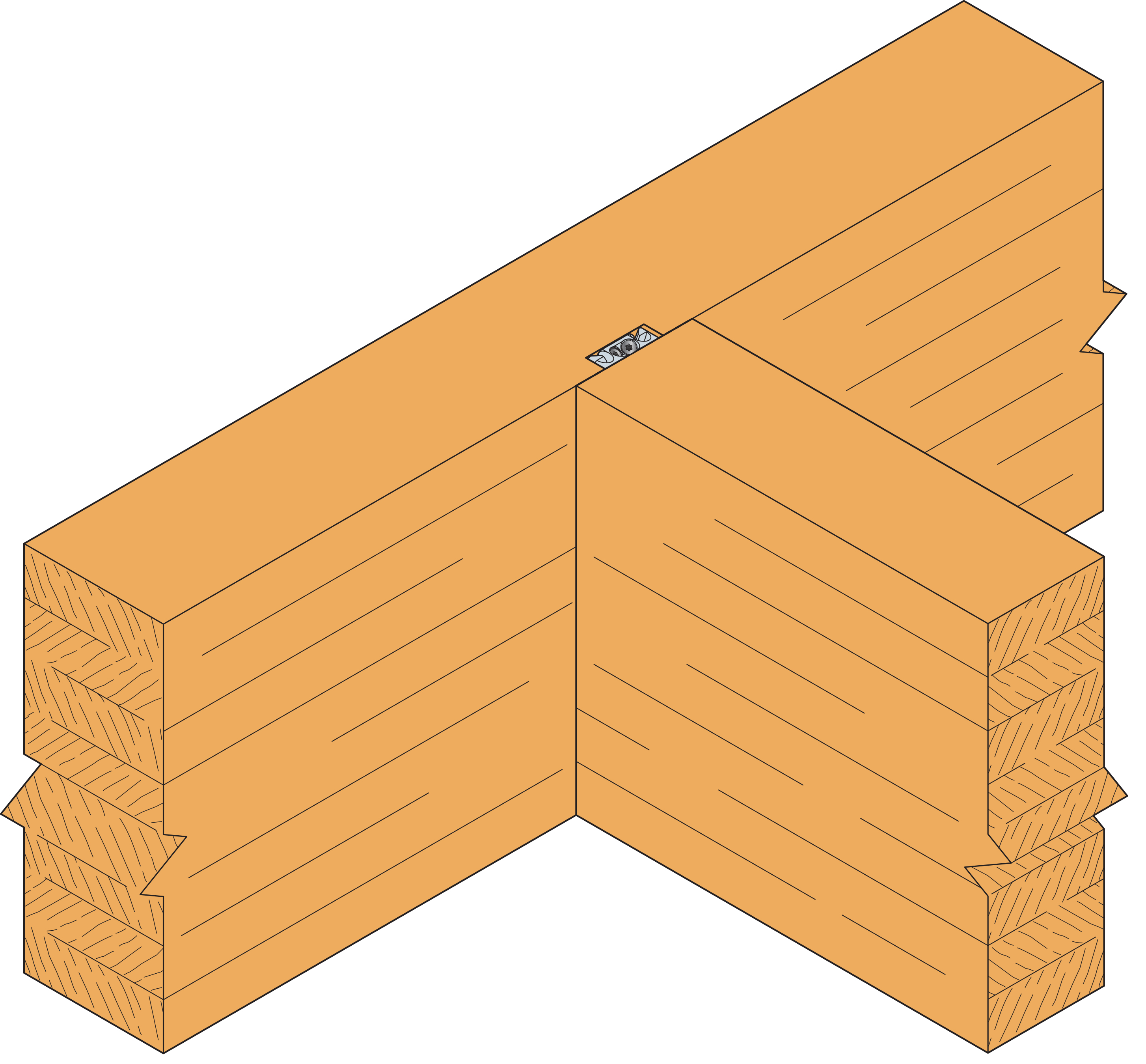

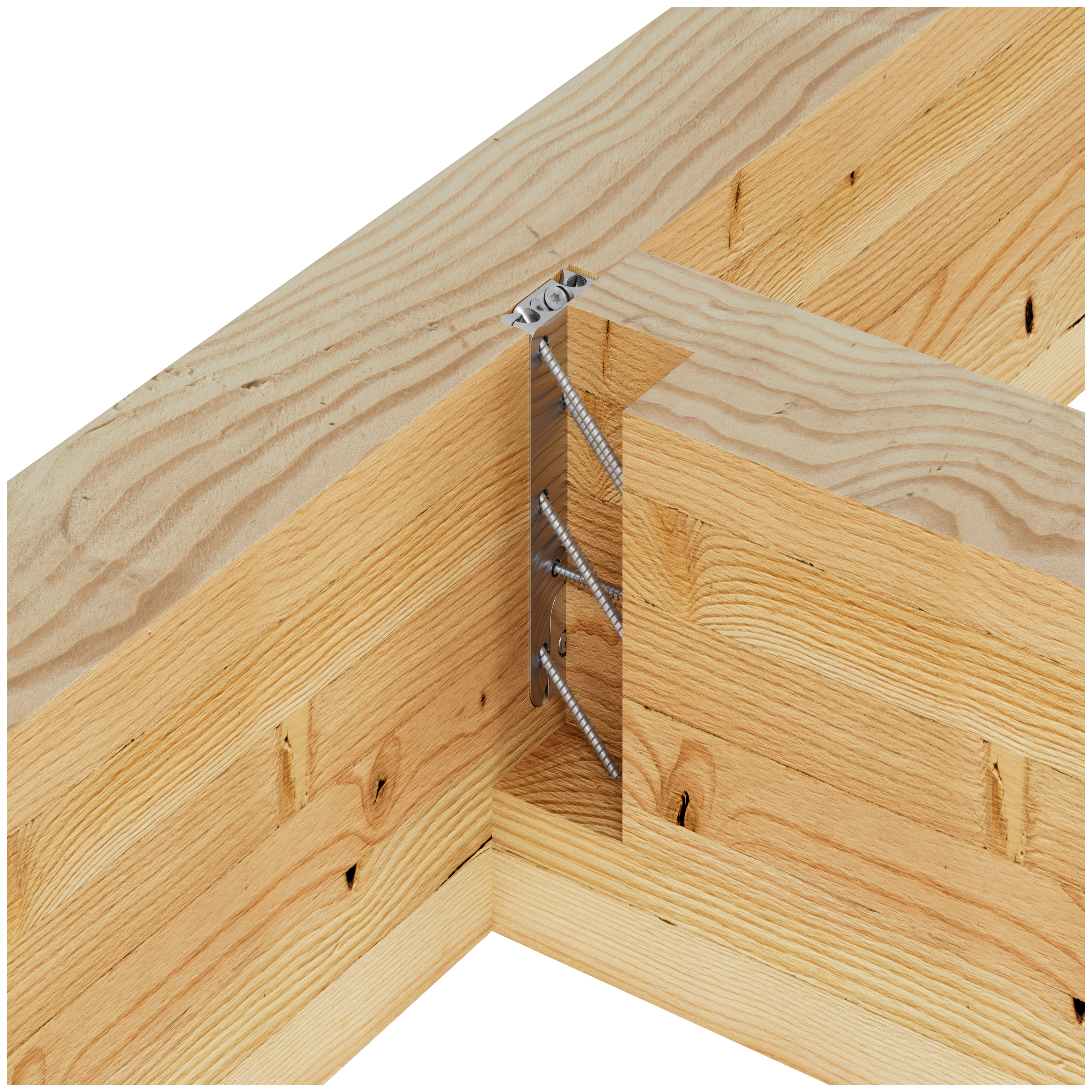

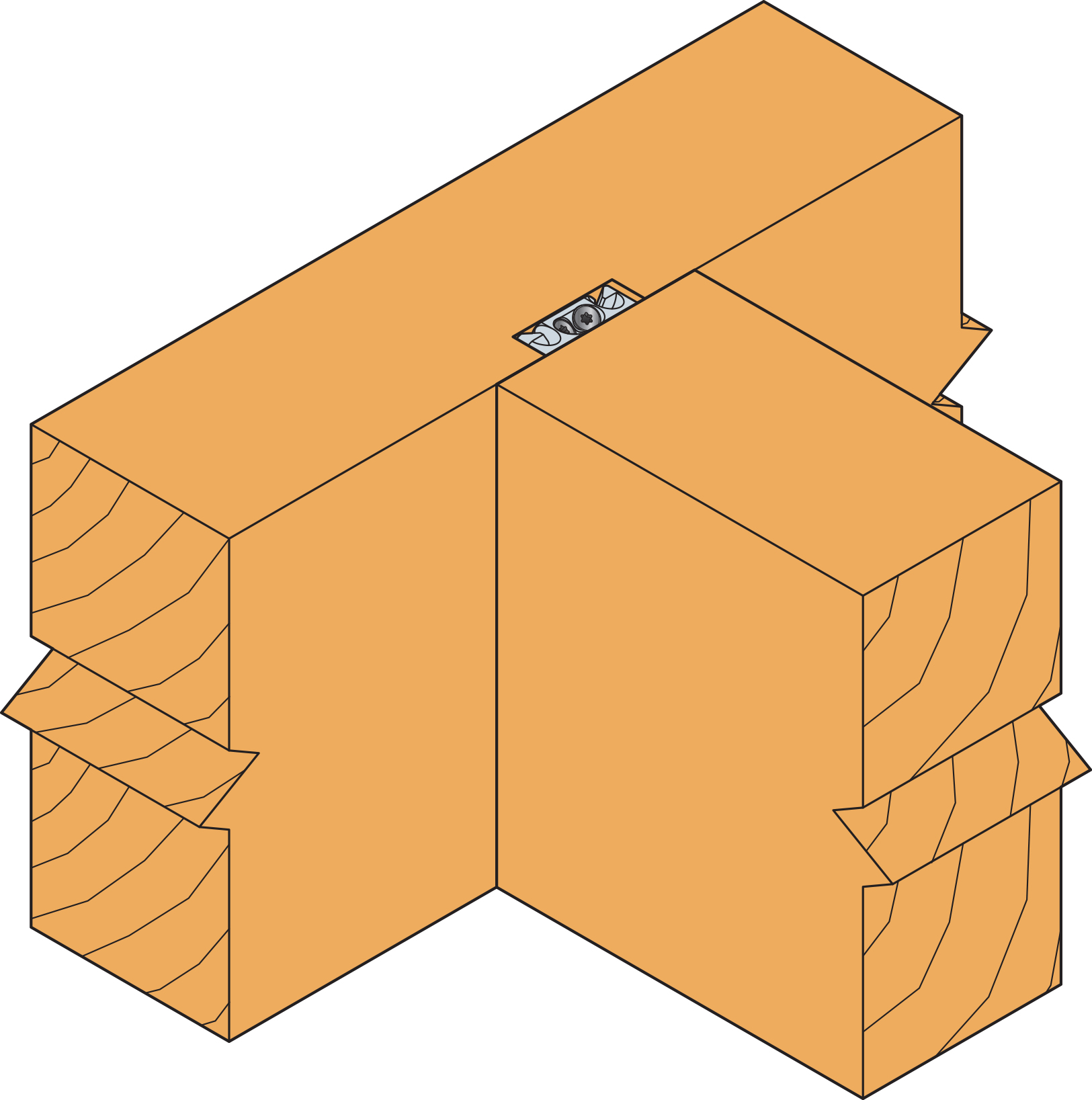

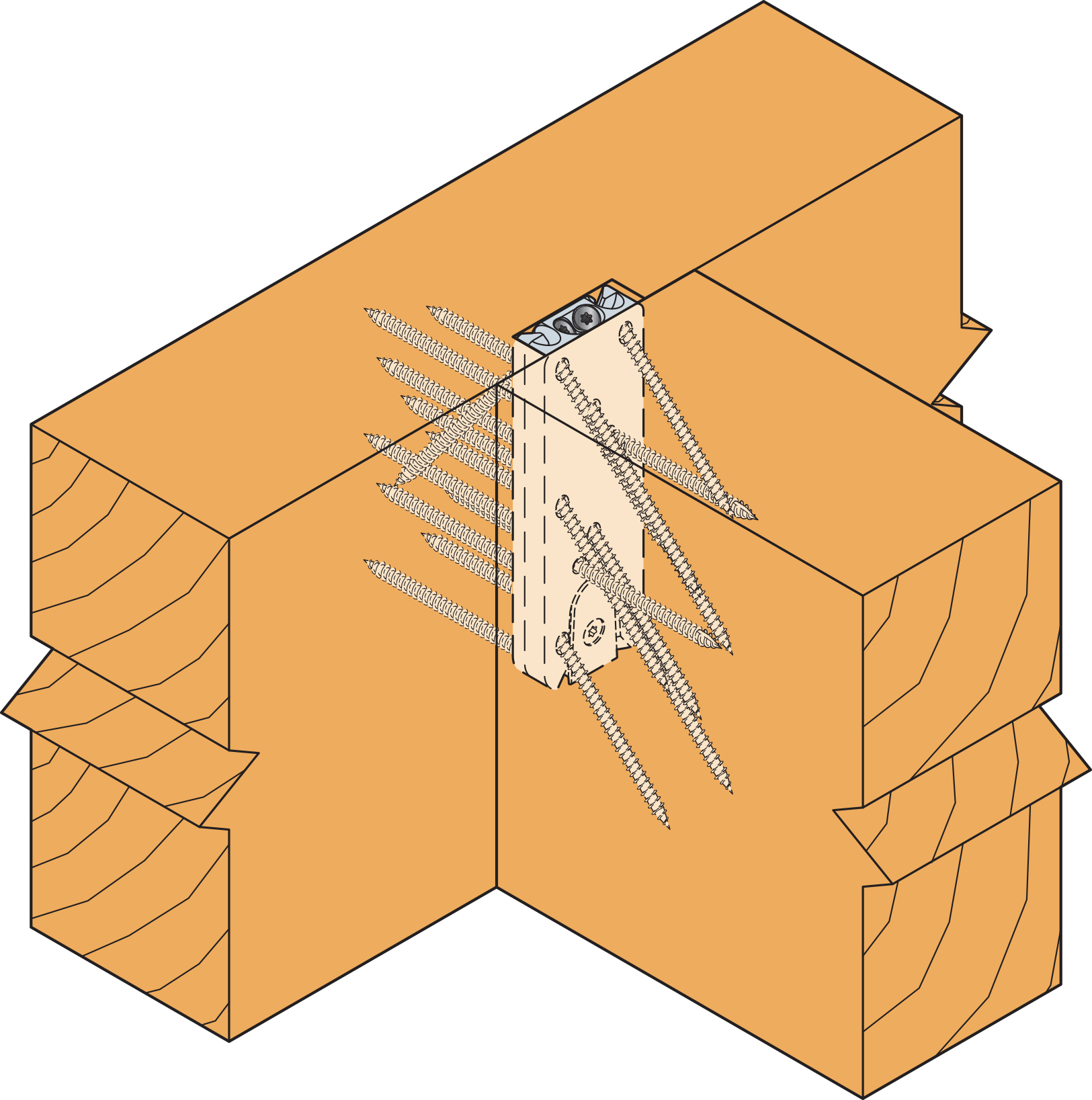

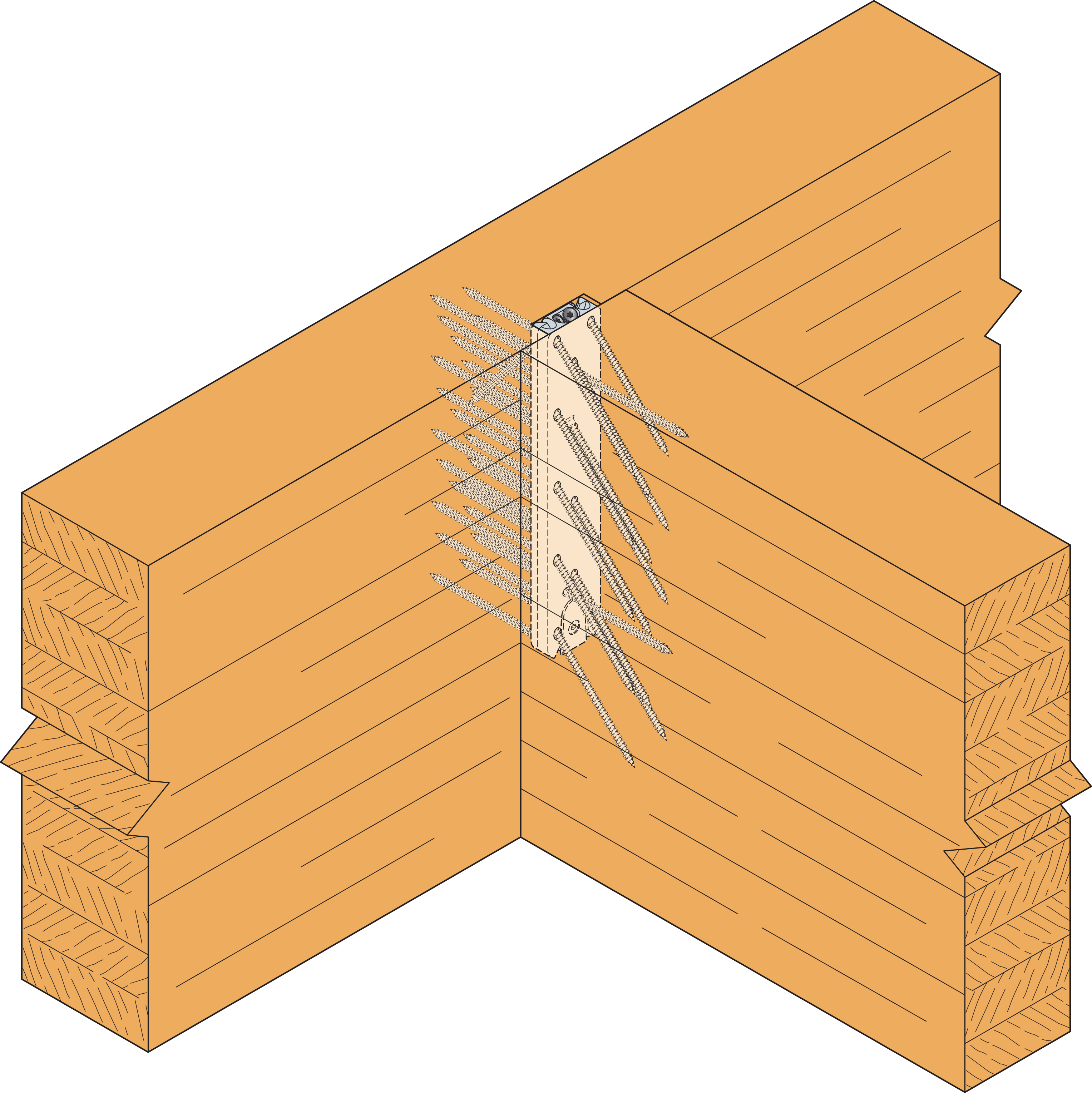

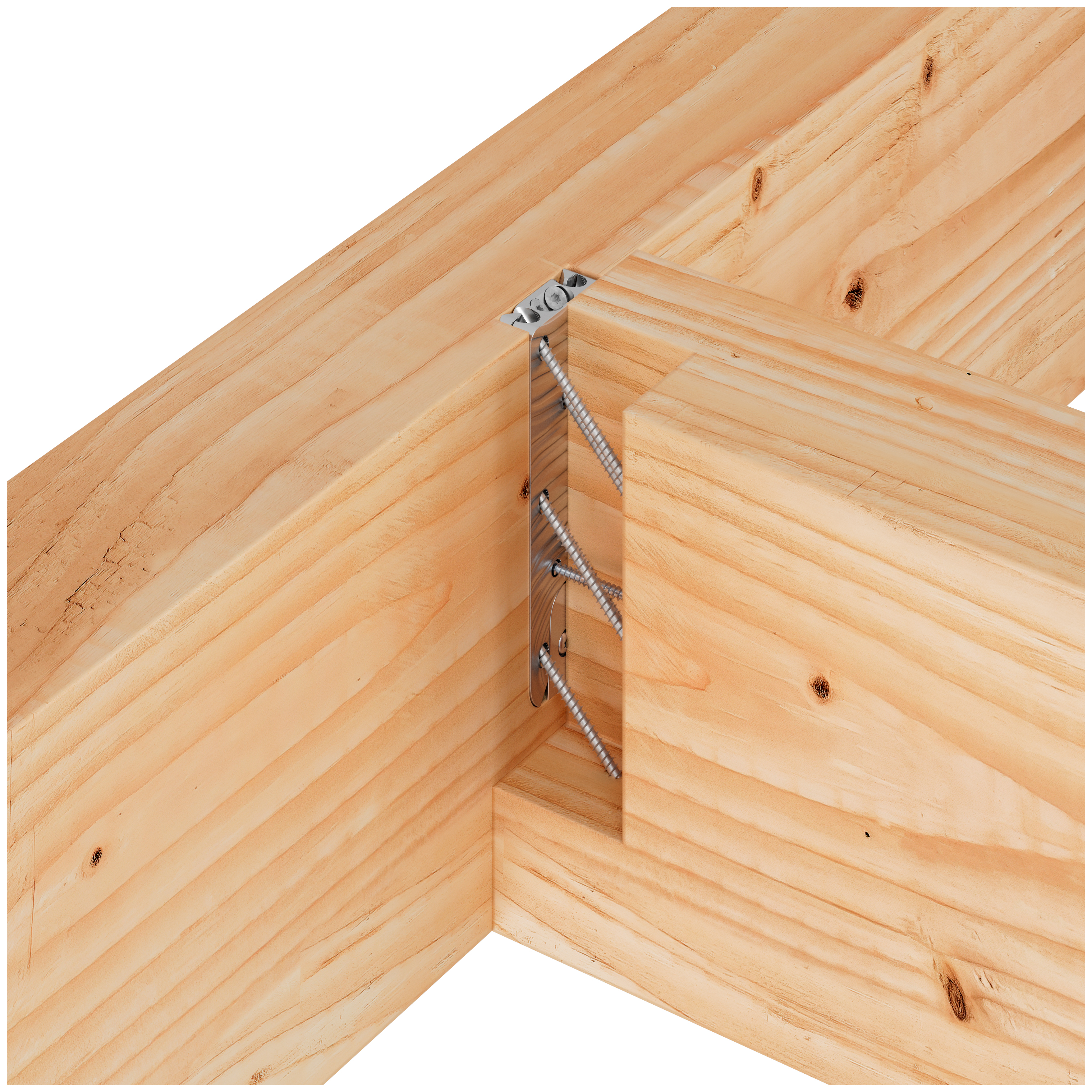

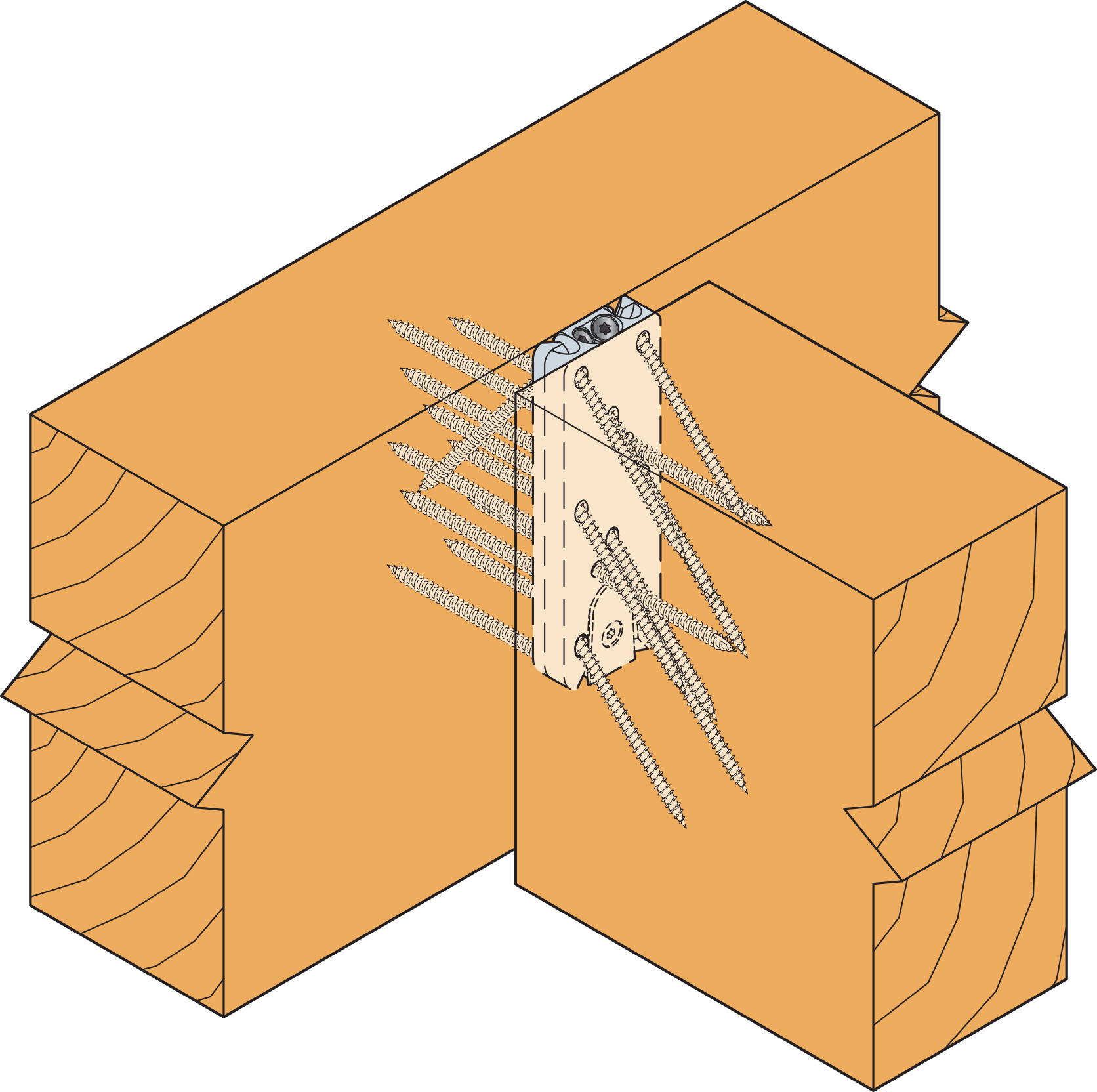

Solivage sur poutre maîtresse,

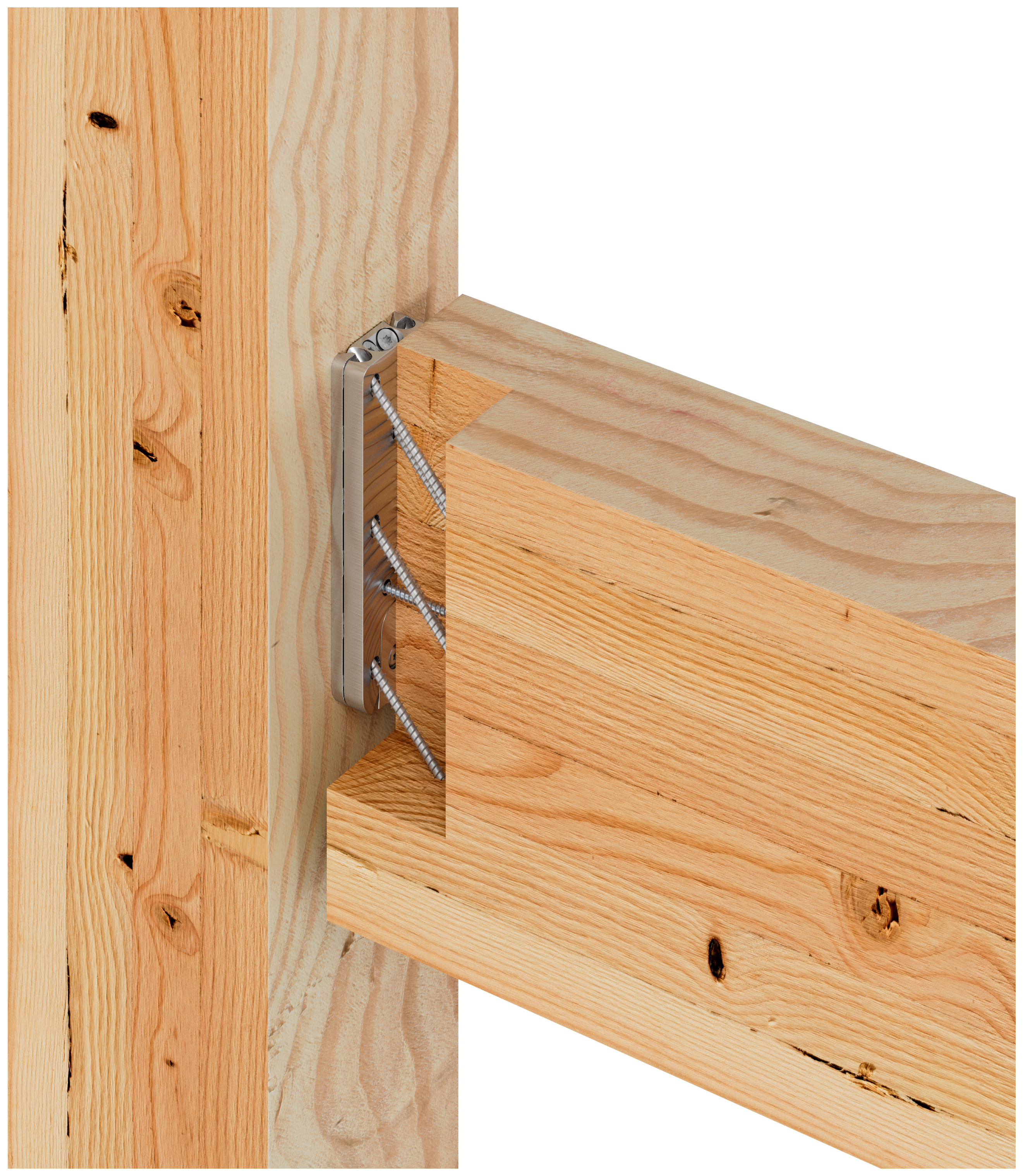

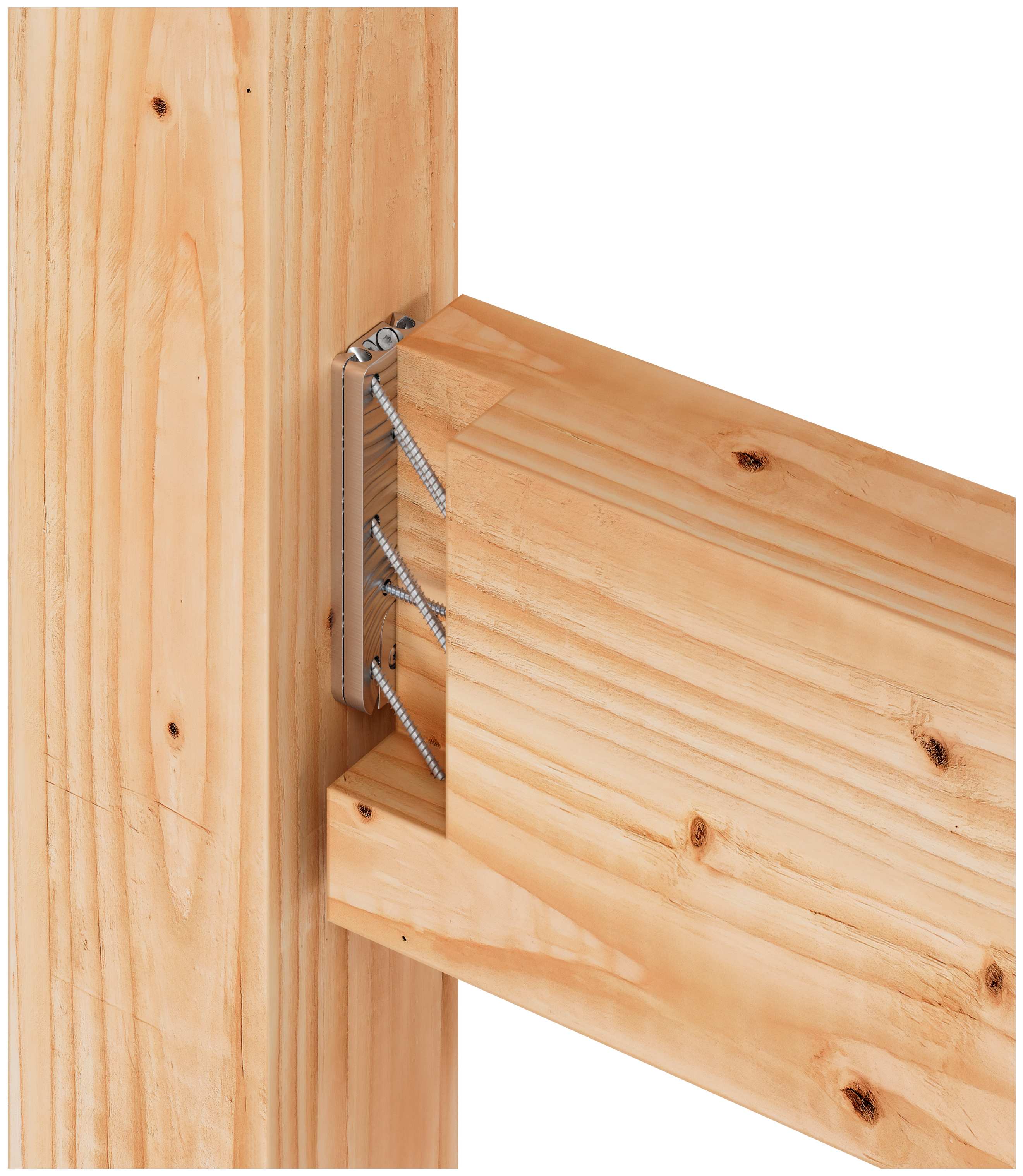

Solive sur poteau

Installation

Le montage des étriers EGCM est simplifié par l‘emploi d‘un gabarit de montage disponible sur stock. La réalisation du lamage s‘effectue avec une fraise longue Ø16 mm et une rondelle Ø30 mm.

Etape 1 : Montage de la partie mâle de l'EGCM sur le porteur

Prendre le gabarit TPEGCM. Régler la cale en fonction de l'étrier EGCM choisi.

Positionner le gabarit avec la cale en appui sur le dessus de la poutre porteuse. Effectuer le lamage à l'aide d'une fraise longue de ∅16 et une rondelle de ∅30 sur une profondeur de 16 mm. Pour éviter tout mouvement durant l'usinage, vous pouvez visser le gabarit sur la poutre à l'aide du perçage prévu à cet effet.

Positionner la partie poutre porteuse EGCM-H au fond et en bas du défonçage. Fixer la pièce à l'aide des vis CSFT6.0x85mm.

Etape 2 : Montage de la partie femelle de l'EGCM sur la poutre portée

Reprendre le gabarit tel qu’il a été réglé pour la fixation de la partie poutre porteuse. Positionner le gabarit avec la cale en appui sur le dessus de la poutre portée.

Placer la partie poutre portée EGCM-J, calée dans le gabarit. Fixer la pièce à l'aide des vis CSFT6.0x85mm, dans les perçages à 45°.

Etape 3 : Montage final

Retirer le gabarit.

Glisser la poutre portée contre la poutre porteuse du haut vers le bas.

L'assemblage est terminé.

Pour plus d'information sur la pose de l'étrier EGCM, consultez la notise d'utilisation du gabarit TPEGCM.

ATTENTION : L'EGCM ne doit pas être utilisé pour un assemblage avec une pente négative

L'utilisation en extérieur exposé aux intempéries est proscrite pour ce type d'assemblage (l'humidité s'introduit le long des vis en bois de bout, et reste captive, pouvant provoquer un pourrissement prématuré)

Données techniques

Dimensions


Références	Dimensions Porté [mm]				Dimensions Porteur [mm]	Dimensions [mm]			Perçages sur porteur [mm]	Perçages sur porté [mm]	Poids [kg]
	Largeur	Hauteur [mm]			Largeur de Poteau	A	B	t	Ø6.5	Ø6.5
	Min	β=0°		-15°<β<90°	Min
	Min	Min	Max	-15°<β<90°	Min
EGCM90	75	*	*	*	125	90	50	16	6	7	0.17
EGCM150	75	*	*	*	125	150	50	16	11	12	0.28
EGCM210	75	*	*	*	125	210	50	16	18	15	0.4
EGCM270	75	*	*	*	125	270	50	16	21	18	0.52

*Suivant la longueur des vis CSFT

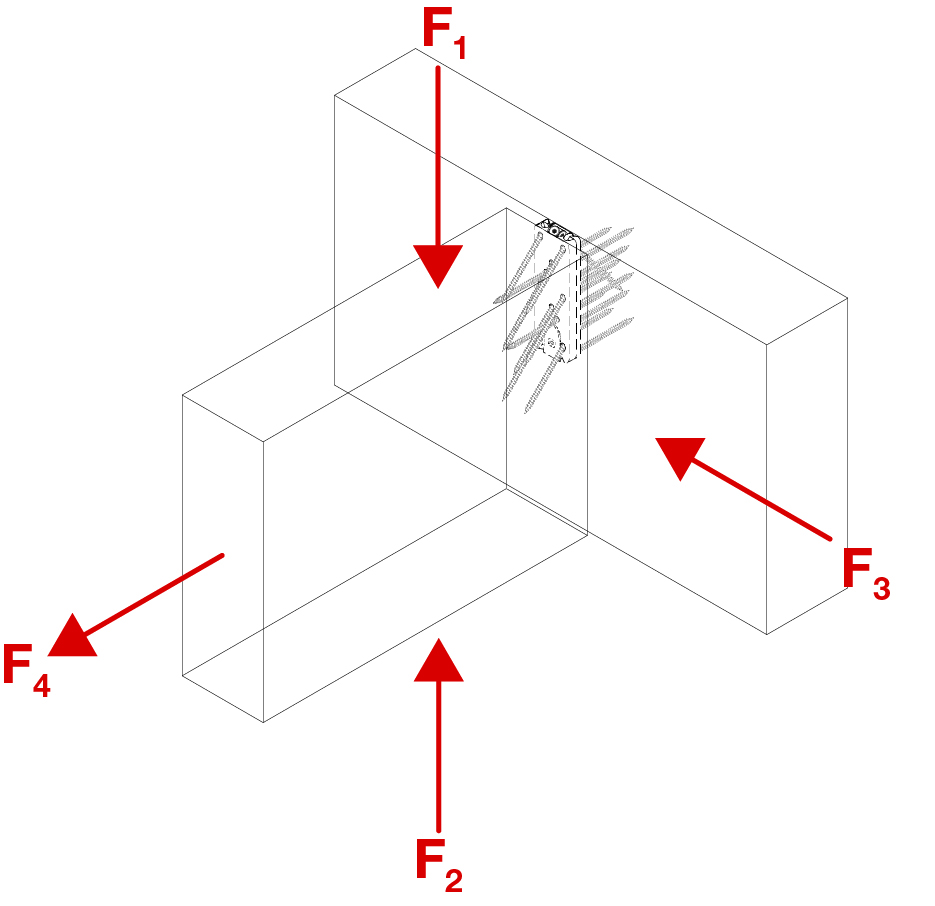

Valeurs Caractéristiques - Solive sur poutre porteuse ép. ≥ 80 mm


Références	Valeurs Caractéristiques - Solive sur poutre
	Fixations		Valeurs Caractéristiques - Bois C24 [kN]
	Porteur	Porté	CSFT6.0x85						CSFT6.0x110
			Hauteur Porté [mm]		R_1,k	R_2,k	R_3,k	R_4,k	Hauteur Porté [mm]		R_1,k	R_2,k	R_3,k	R_4,k
			Min	Max	R_1,k	R_2,k	R_3,k	R_4,k	Min	Max	R_1,k	R_2,k	R_3,k	R_4,k
EGCM90	6	5 (7)	135	180	14.2	6.5	12.7	8.6	150	210	18.3	8.7	14	9.6
EGCM150	11	10 (12)	195	270	27.8	6.5	23.7	16.7	210	350	35.6	8.7	25.9	18.7
EGCM210	16	13 (15)	255	360	35.6	6.5	28.6	22.3	270	390	46	8.7	31.4	24.9
EGCM270	21	16 (18)	315	450	43.2	6.5	33	27.7	330	480	56.2	8.7	36.4	31

Les quantités entre parenthèses correspondent au nombre de fixations dans la poutre porté incluant les vis pour le soulèvement.

Les vis de la partie haute allant du porté au porteur doivent être installé pour empêcher le soulèvement.

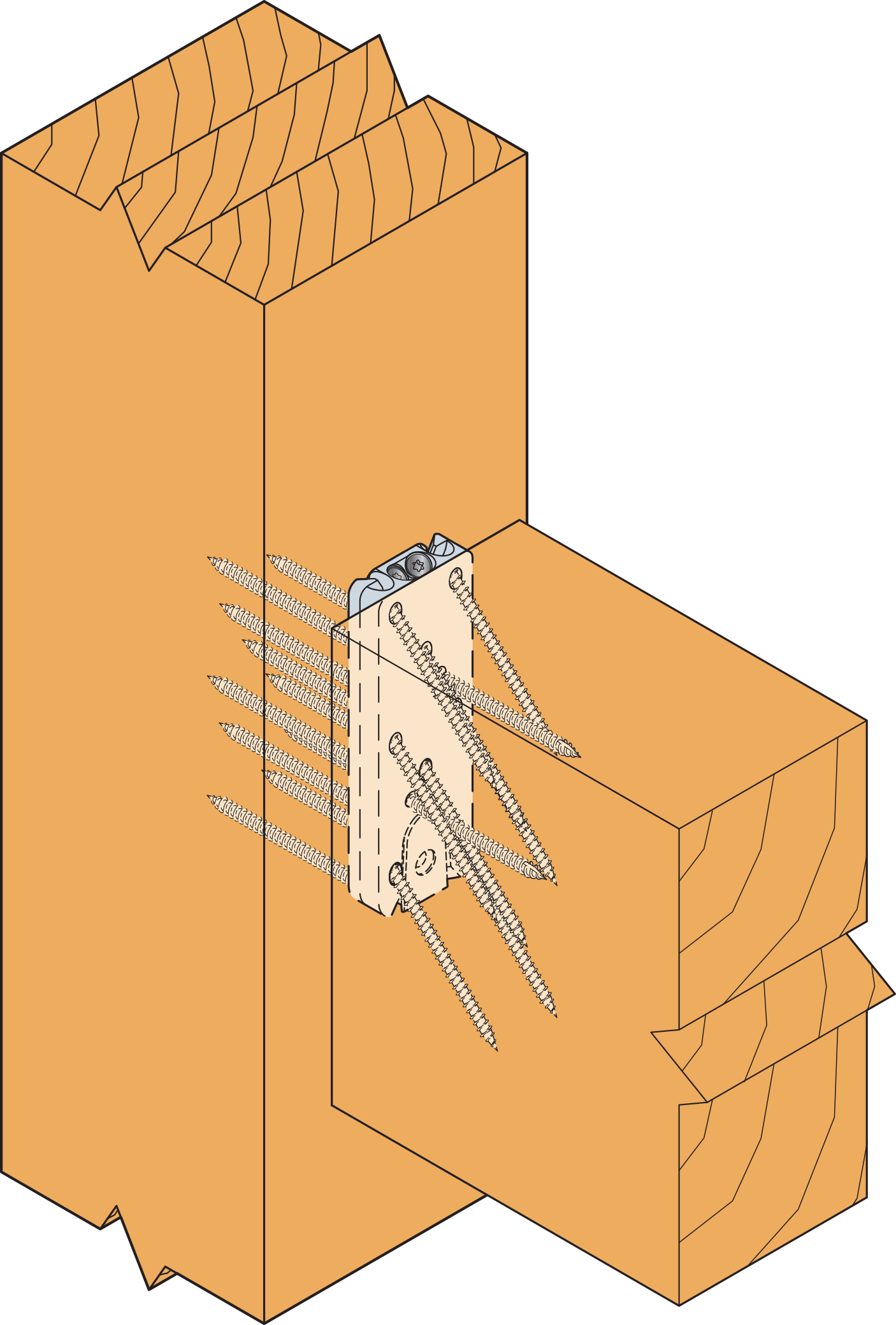

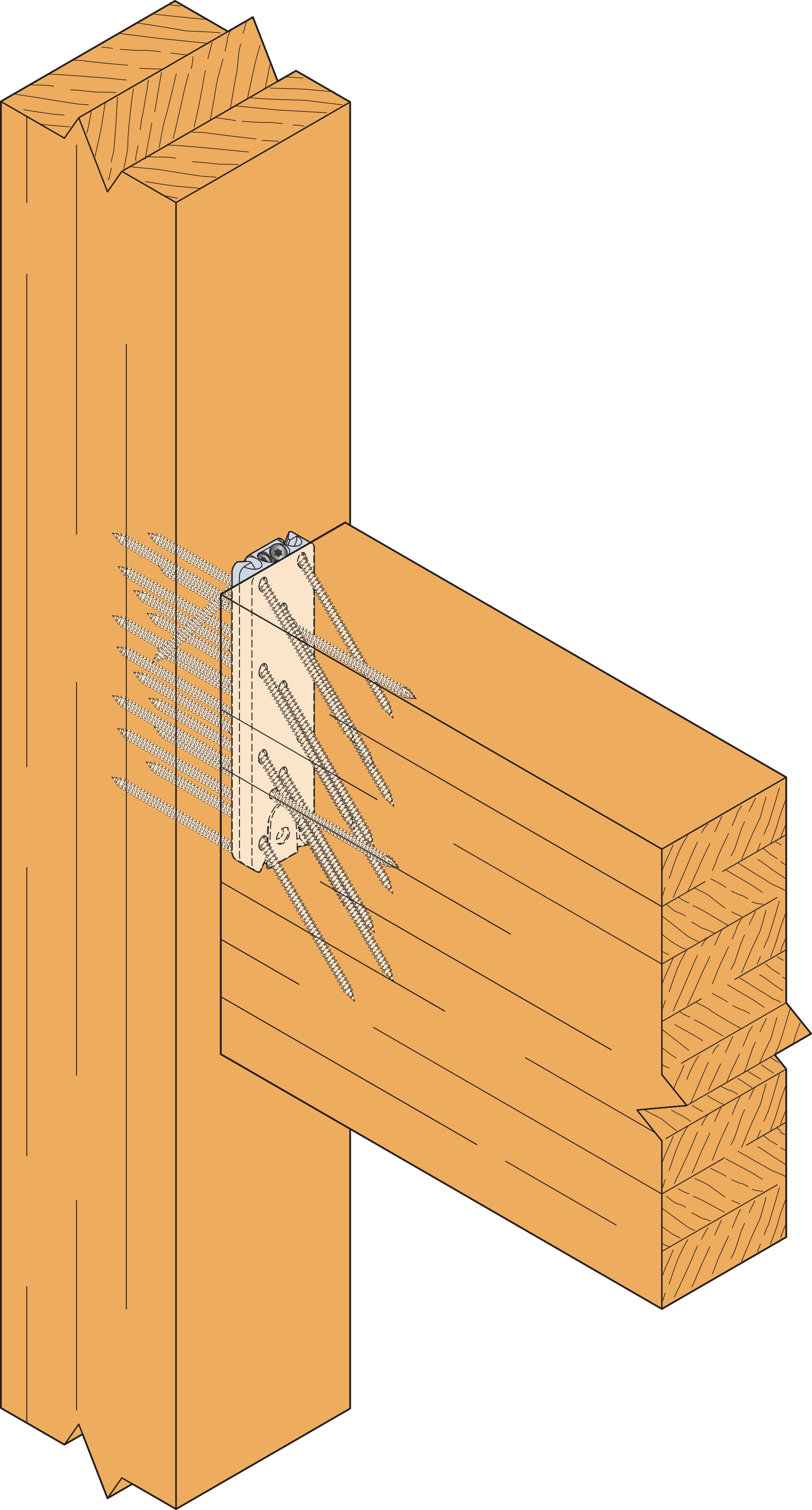

Valeurs Caractéristiques - Solive sur poteau


Références	Valeurs Caractéristiques - Solive sur poteau
	Qté		Valeurs Caractéristiques - Bois C24 [kN]
	Porteur	Porté	CSFT6.0x85						CSFT6.0x110
			Hauteur Porté [mm]		R_1,k	R_2,k	R_3,k	R_4,k	Hauteur Porté [mm]		R_1,k	R_2,k	R_3,k	R_4,k
			Min	Max	R_1,k	R_2,k	R_3,k	R_4,k	Min	Max	R_1,k	R_2,k	R_3,k	R_4,k
EGCM90	6	5 (7)	135	180	14.2	6.5	12.7	8.6	150	210	18.3	8.7	14	9.6
EGCM150	11	10 (12)	195	270	27.8	6.5	23.7	16.7	210	350	31.6	8.7	25.9	18.7
EGCM210	16	13 (15)	255	360	35.6	6.5	28.6	22.3	270	390	41.1	8.7	31.4	24.9
EGCM270	21	16 (18)	315	450	43.2	6.5	33	27.7	330	480	56.2	8.7	36.4	31

Les quantités entre parenthèses correspondent au nombre de fixations dans la poutre porté incluant les vis pour le soulèvement.

Les vis de la partie haute allant du porté au porteur doivent être installé pour empêcher le soulèvement.

Valeurs Caractéristiques - Solive sur muralière porteuse ép. ≥ 45 mm

Références	Valeurs Caractéristiques - Solive sur muralière
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Porteur [mm]		Porté		CSFT6.0x85						CSFT6.0x110
	Type	Qté	Qté	Type	Hauteur Porté [mm]		R_1,k	R_2,k	R_3,k	R_4,k	Hauteur Porté [mm]		R_1,k	R_2,k	R_3,k	R_4,k
	Type	Qté	Qté	Type	Min	Max	R_1,k	R_2,k	R_3,k	R_4,k	Max	Min	R_1,k	R_2,k	R_3,k	R_4,k
EGCM90	TTUFS5,0x50	6	CSFT	5 (7)	135	180	14.2	6.5	4	8.6	150	210	15.2	8.7	4	9.6
EGCM150	TTUFS5,0x50	11	CSFT	10 (12)	195	270	27.8	6.5	7.3	16.7	210	350	27.9	8.7	7.3	18.7
EGCM210	TTUFS5,0x50	16	CSFT	13 (15)	255	360	35.6	6.5	10.6	22.3	270	390	40.6	8.7	10.6	24.9
EGCM270	TTUFS5,0x50	21	CSFT	16 (18)	315	450	43.2	6.5	13.9	27.7	330	480	53.3	8.7	13.9	31

Les quantités entre parenthèses correspondent au nombre de fixations dans la poutre porté incluant les vis pour le soulèvement.

Les vis de la partie haute allant du porté au porteur doivent être installé pour empêcher le soulèvement.

Installation

Montage

Fixations

Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETE-04/0013 et aux préconisations données ci-dessous.
L‘Eurocode 5 permet l‘utilisation de pointes et vis non marquées CE. Toutefois, cela entraîne une diminution importante des charges. Se référer aux calculs des fixations de l‘Eurocode 5.

Sur porté :

Vis CSFT6.0X85 ou CSFT6.0x110 avec filetage complet

Sur porteur:

Vis CSFT6.0X85 ou CSFT6.0x110 avec filetage complet
Sur porteur d'épaisseur inférieur à 80mm : TTUFS ∅5.0
