MTS

Feuillard torsadé

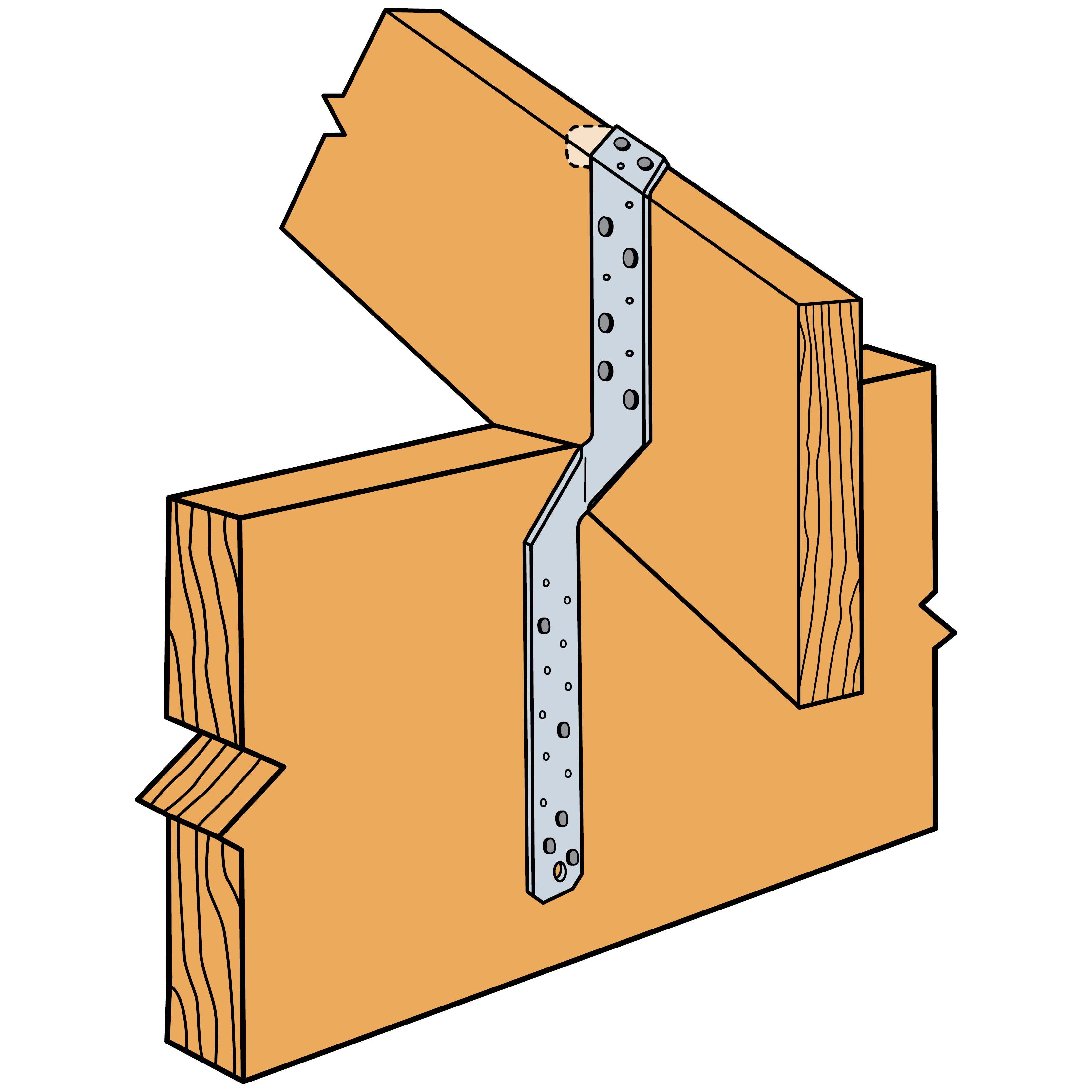

Les feuillards torsadés MTS assurent une résistance à la traction entre 2 éléments. Plus adaptés aux charpentes et aux contrevenements, ces feuillards offrent de nombreuses fonctionnalités. Le coude permet le pliage à 90° dans le sens de la longueur permettant ainsi l‘assemblage d‘éléments croisés à 90°.

Marquage CE
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé G90 suivant ASTM A-653,
  • Epaisseur 1,5 mm.

Avantages

  • Longueurs prédécoupées et torsadées

Application

Support

  • Porteur : bois
  • Porté : bois massif, bois lamellé-collé, bois composites, poutres en I

Domaines d'utilisation

  • Liaisons sablières / chevrons

Données techniques

Dimensions

Dimensions et Valeurs caractéristiques

Références Dimensions [mm] Valeurs Caractéristiques
Soulèvement (bois C24)
Nb. de pointes (sur chaque côté du feuillard) [kN]
A B Ep. Ø 3.1 x 35 Ø 3.75 x 30
4 - 5 - 6 - 7 4 5 - 6 - 7
MTS12 32 305 1.5 3.6 3.4 3.6
MTS30 32 765 1.5 3.6 3.4 3.6

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
