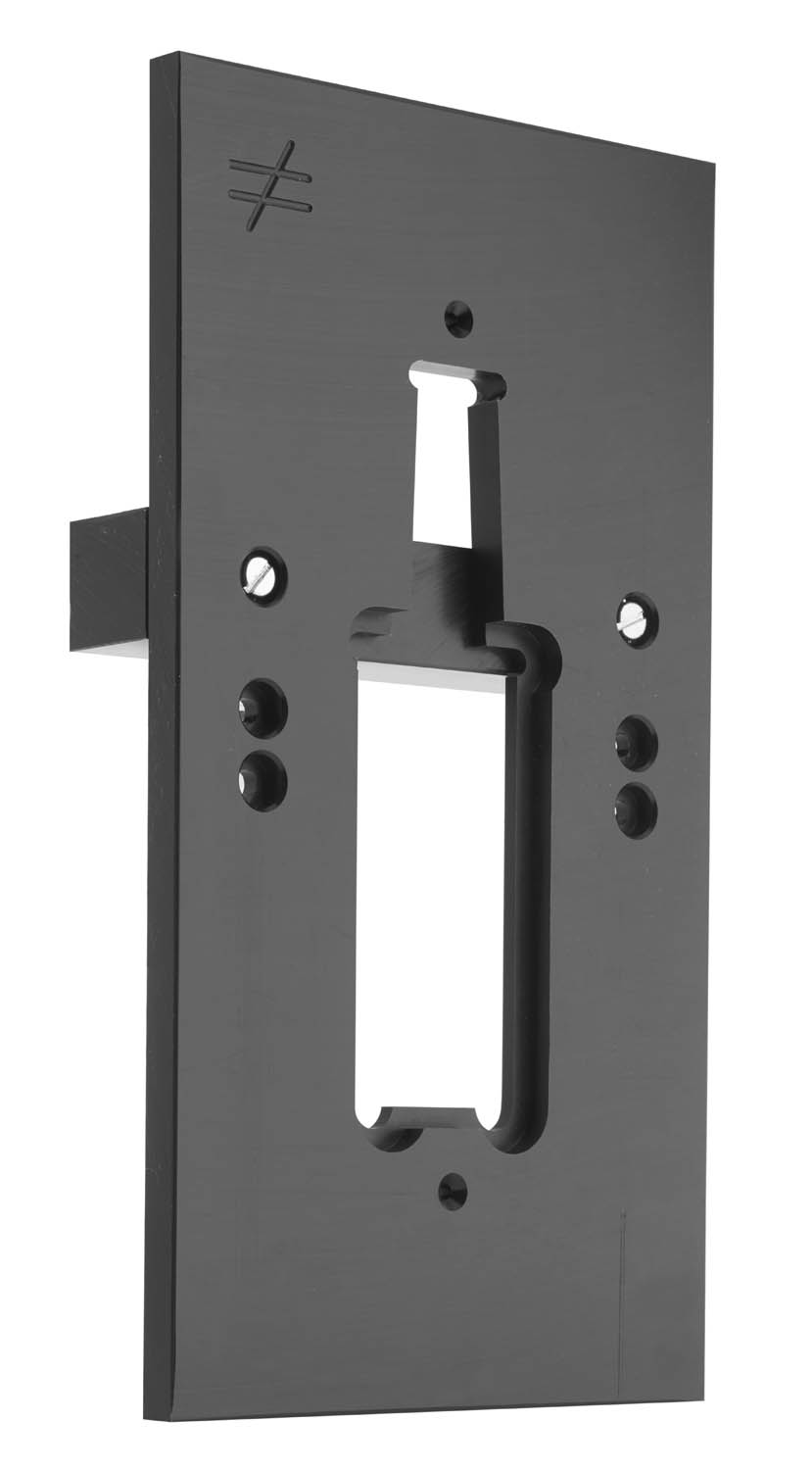

TPSN

Gabarit de défonçage pour l'étrier ETSN

Le gabarit TPSN est conçu pour le défonçage nécessaire à la pose de l'étrier à queue d'aronde ETSN, et pour maintenir les pièces pendant le vissage.

Présentation

Images

Caractéristiques

Matière

  • Polyuréthane haute densité, coloris noir

Avantages

  • Le TPSN180 est utilisable pour les étriers ETSN100, ETSN130 et ETSN180,
  • Dimensions du lamage :
ETSNLargeur de lamageHauteur de lamageprofondeur de lamage
1006010012
1306513012
1807518012



  Ø Fraise [mm]
 ETSNFace de gabarit10121416
Ø bague de copiageETSN100Face 224/25/262728/29/3030
Face 128/29/30---
ETSN130Face 2202224/2525/26/27
Face 12425/26/2727/28/2930
ETSN180Face 11415/16/1717/18/1920
  • La face de gabarit est indiqué dans la notice d'utilisation.

Application

Domaines d'utilisation

  • Installation des étriers ETSN sur poutre horizontale ou sur poteau.

Données techniques

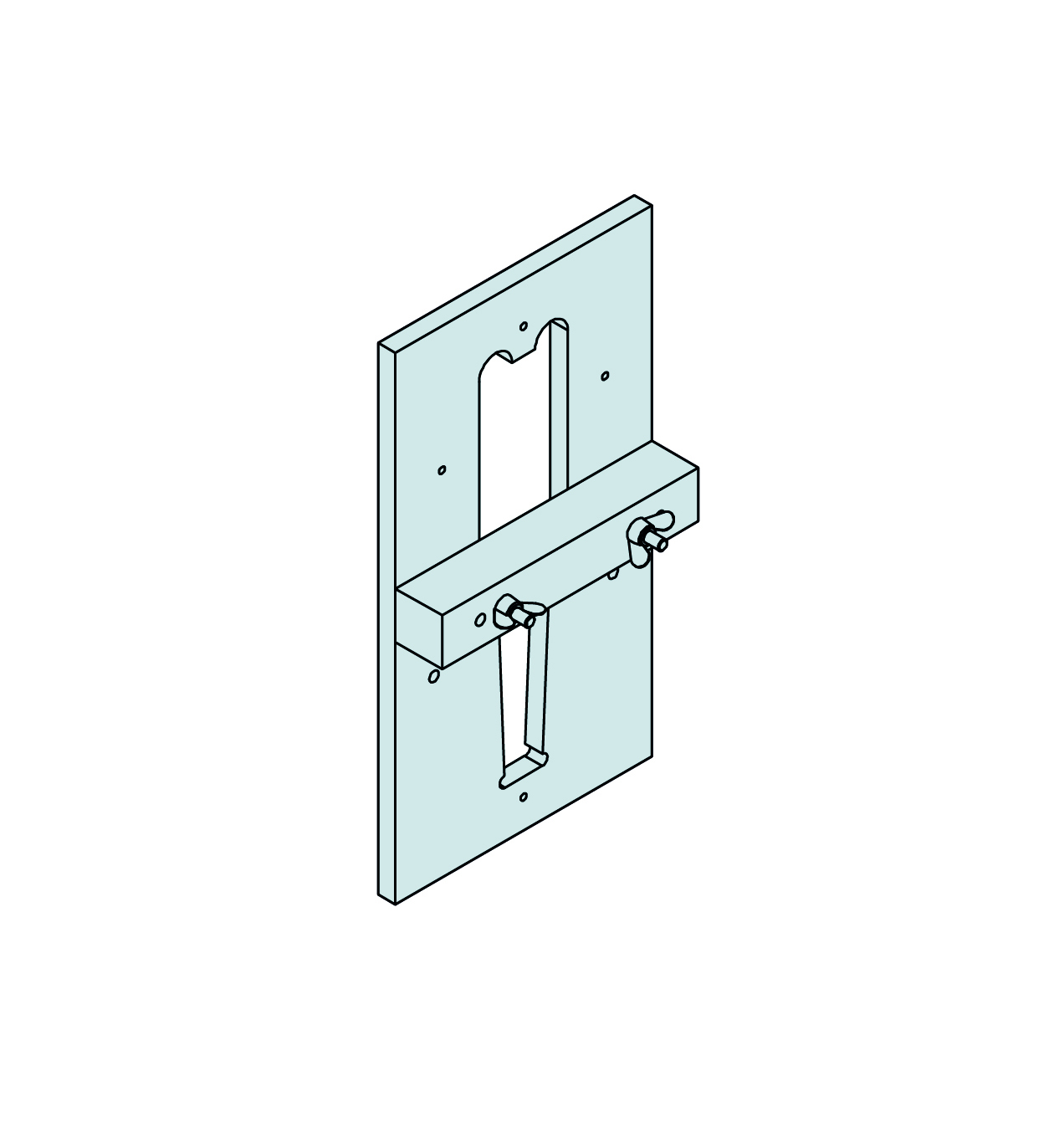

Dimensions

Dimensions et correspondances

Références Gabarit Compatible avec
Dimensions [mm]
A B Epaisseur
TPSN41022015ETSN100 ETSN130 ETSN180

Installation

Technical Notes

Notice de montage ETSN avec TPSN

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
