FM-753 CRACK A4

Goujon d'ancrage avec certification sismique - Inox A4

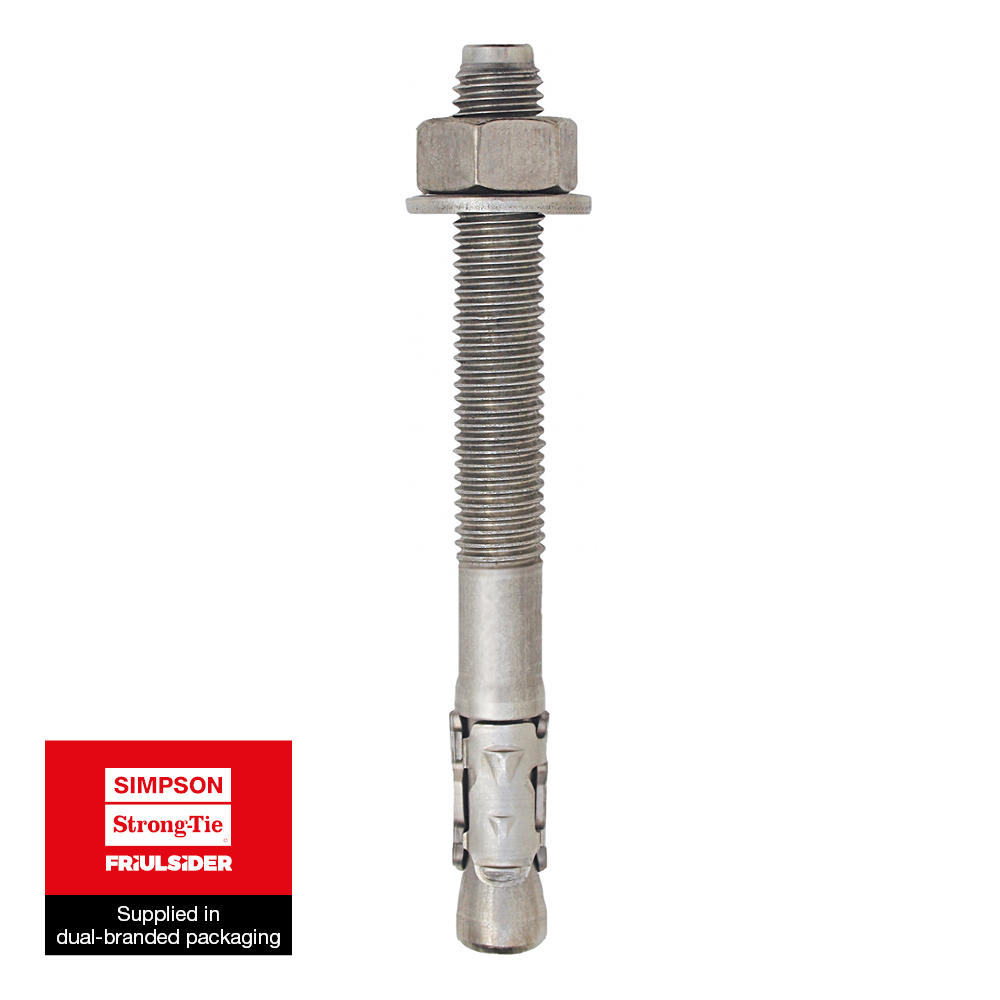

Goujon d'ancrage Inox A4 pour les charges moyennes en dimensions M8 - M16  pour ancrage dans du béton fissuré et non fissuré C20/25 - C50/60 t également pour un usage en zone sismique catégorie de performance C1/C2.

Marquage CE
ETA
Acier inoxydable A4
Feu R 120
Seismic C1 C2
Fix Calc

Présentation

Images

Caractéristiques

Matière

  • Inox A4

Avantages

  • Resistance aux charges sismiques et dynamiques
  • Catégorie sismique C1 et C2
  • Expansion immédiate
  • Epaissuer supérieure des 3 segments d'expansion
  • 9 dents d'accroche pour une meilleure adhérence aux parois du perçage
  • Résistance au feu R120

Application

Applications

  • Fixations structurelles
  • Construction Acier
  • Applications sismiques

Domaine d'utilisation

  • Béton fissuré
  • Béton non fissuré
  • Pierre

Données techniques

Dimensions

Dimensions

Références Référence produit Dimensions [mm] Catégorie sismique Ep. max [tfix,max] pce à fixer avec prof. d'ancrage standard [hef,STD] [mm] [mm] Ep. max [tfix,max] pce à fixer avec prof. d'ancrage réduite [hef,RED] [mm] [mm] Ø max perçage pce à fixer [df] [mm] Ø perçage [do] x profondeur [h1] dans le support avec la profondeur d'ancrage standard [hef,STD] [mm] [mm] Ø perçage [do] x profondeur [h1] dans le support avec la profondeur d'ancrage réduite [hef,RED] [mm] [mm] Profondeur d'ancrage standard [hef,STD] [mm] [mm] Profondeur d'ancrage réduite [hef, RED] [mm] [mm] Qté par boîte Qté par surconditionnement
7535000806800FM-753 CRACK A4M8x68C141898x708x564834100400
7535000807500FM-753 CRACK A4M8x75C1102498x708x564834100400
7535001009000FM-753 CRACK A4M10x90C1/C210301210x8010x60604050200
7535001211000FM-753 CRACK A4M12x110C1/C210301412x10012x80725250200
7535001212000FM-753 CRACK A4M12x120C1/C220401412x10012x80725250200
7535001214500FM-753 CRACK A4M12x145C1/C245651412x10012x80725225100

Recommended loads / Non-cracked concrete / for single anchors / with no edge distances or spacings

Références Référence produit Dimensions [mm] Recommended loads - Non-cracked concrete
Tension - Nrec Shear - Vrec Bending moment Mrec [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
7535000806800FM-753 CRACK A4M8x684.85.96.87.47.87.87.87.810.5
7535000807500FM-753 CRACK A4M8x754.85.96.87.47.87.87.87.810.5
7535001009000FM-753 CRACK A4M10x907.69.310.711.813.413.413.413.421.5
7535001211000FM-753 CRACK A4M12x11010.512.814.816.317.317.317.317.337.4
7535001212000FM-753 CRACK A4M12x12010.512.814.816.317.317.317.317.337.4
7535001214500FM-753 CRACK A4M12x14510.512.814.816.317.317.317.317.337.4

1) In case of interaction of tension and shear loads (lever arm) as well as in case of anchor groups and/or edge influence, a design according to EN 1992-4 (seismic actions - Annex C / fire action
- Annex D) shall be carried out taking into account the entire European Technical Assessment ETA-10/0293.
2) The load data take into account the partial safety factors of the resistances given in the European Technical Assessment (ETA) and a partial safety factor of the actions
of γF = 1.4. The values given assume unreinforced or normally reinforced concrete with a spacing of the reinforcing bars s ≥ 15 cm or s ≥ 10 cm at a
rebar diameter ds ≤ 10 mm is assumed.

Valeurs de calcul - 1 ancrage - pas de distance aux bords - Béton non fissuré

Références Référence produit Dimensions [mm] Valeurs de calcul - Béton non-fissuré (3)
Traction - NRd (1) Cisaillement - VRd (1-2) Moment de flexion MRd  [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
7535000806800FM-753 CRACK A4M8x686.7---10.9----
7535000807500FM-753 CRACK A4M8x756.7---10.9----
7535001009000FM-753 CRACK A4M10x9010.7---18.8----
7535001211000FM-753 CRACK A4M12x11014.7---24.2----
7535001212000FM-753 CRACK A4M12x12014.7---24.2----
7535001214500FM-753 CRACK A4M12x14514.7---24.2----

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords  (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Recommended loads - Cracked concrete - single anchor - no edge distances

Références Référence produit Dimensions [mm] Recommended loads - Cracked concrete
Tension - Nrec Shear - Vrec Bending moment Mrec [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
7535000806800FM-753 CRACK A4M8x683.13.84.44.85.45.45.45.410.5
7535000807500FM-753 CRACK A4M8x753.13.84.44.85.45.45.45.410.5
7535001009000FM-753 CRACK A4M10x904.85.96.87.413.413.413.413.421.5
7535001211000FM-753 CRACK A4M12x1106.27.68.79.617.317.317.317.337.4
7535001212000FM-753 CRACK A4M12x1206.27.68.79.617.317.317.317.337.4
7535001214500FM-753 CRACK A4M12x1456.27.68.79.617.317.317.317.337.4

1) In case of interaction of tension and shear loads (lever arm) as well as in case of anchor groups and/or edge influence, a design according to EN 1992-4 (seismic actions - Annex C / fire action
- Annex D) shall be carried out taking into account the entire European Technical Assessment ETA-10/0293.
2) The load data take into account the partial safety factors of the resistances given in the European Technical Assessment (ETA) and a partial safety factor of the actions
of γF = 1.4. The values given assume unreinforced or normally reinforced concrete with a spacing of the reinforcing bars s ≥ 15 cm or s ≥ 10 cm at a
rebar diameter ds ≤ 10 mm is assumed.

Valeurs de calcul - 1 ancrage - pas de distance aux bords - Béton fissuré

Références Référence produit Dimensions [mm] Valeurs de caclul - 1 ancrage - pas de distances aux bords
Valeurs de calcul - Béton fissuré (3)
Traction - NRd(1) Cisaillement - VRd(1-2) Moment de flexion MRd [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
7535000806800FM-753 CRACK A4M8x684.3---7.6----
7535000807500FM-753 CRACK A4M8x754.3---7.6----
7535001009000FM-753 CRACK A4M10x906.7---18.8----
7535001211000FM-753 CRACK A4M12x1108.7---24.2----
7535001212000FM-753 CRACK A4M12x1208.7---24.2----
7535001214500FM-753 CRACK A4M12x1458.7---24.2----

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords  (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Installation

Montage

Données de montage

Références Référence produit Dimensions [mm] Ø perçage [d0] [mm] Prof. min. de perçage [h1] [mm] Ø perçage dans pce à fixer (au travers) [df] [mm] Ouverture de clé sur plat [SW] [mm] Couple de serrage [Tinst] [Nm] Prof. ancrage [hef] [mm] Ep. mini du support [hmin] [mm]
7535000806800FM-753 CRACK A4M8x688709132048100
7535000807500FM-753 CRACK A4M8x758709132048100
7535001009000FM-753 CRACK A4M10x90108012174060120
7535001211000FM-753 CRACK A4M12x1101210014196072150
7535001212000FM-753 CRACK A4M12x1201210014196072150
7535001214500FM-753 CRACK A4M12x1451210014196072150

Entraxes et distances aux bords

Références Référence produit Dimensions [mm] Distance au bord mini [cmin] [mm] Dist. entraxes mini [smin] [mm] Distance au bord caractéristique [ccr,N] [mm] Distance entraxes caractéristique(5) - Scr,N [scr,N] [mm]
7535000806800FM-753 CRACK A4M8x68505072144
7535000807500FM-753 CRACK A4M8x75505072144
7535001009000FM-753 CRACK A4M10x90505590180
7535001211000FM-753 CRACK A4M12x1106060108216
7535001212000FM-753 CRACK A4M12x1206060108216
7535001214500FM-753 CRACK A4M12x1456060108216
