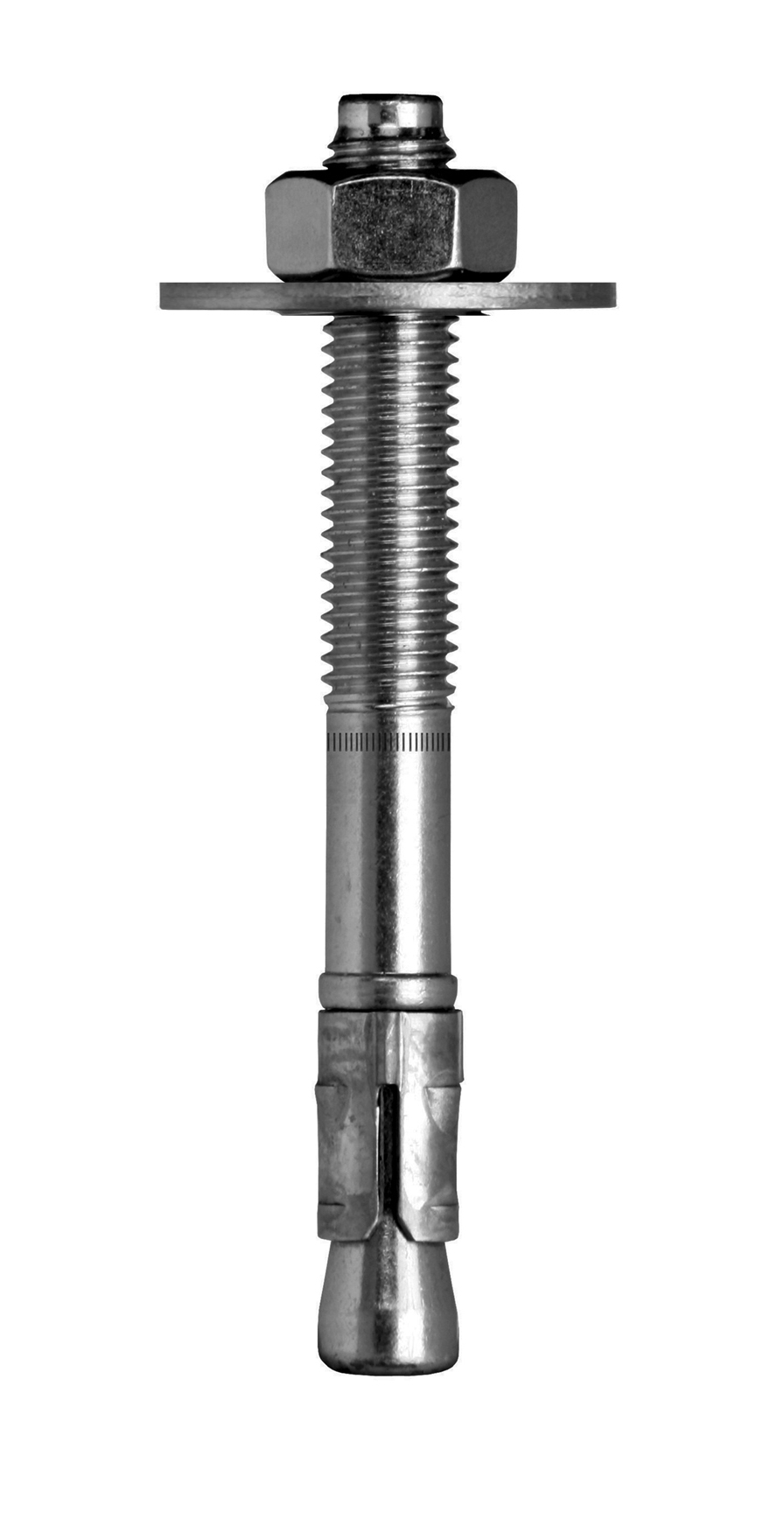

WA-RL

Goujon d'ancrage avec rondelle large

Les goujons d'ancrage sont des systèmes de fixations par expansion pour charges moyennes. La rondelle large permet d'augmenter la résistance au déboutonnage de la tête sur un élément bois.

Marquage CE
ETA
Classe service 2
Acier électrozingué
Intérieur

Présentation

Caractéristiques

Matière

  • Acier électrozingué.

Avantages

  • Distance au bord et entraxes faibles,
  • Pose simple et rapide : écrou et rondelle prémontés et profondeur d'ancrage réduit; Ø du filetage = Ø du perçage,
  • Filetage protégé lors de la pose : point de frappe renforcé.

Application

Support

  • Béton non fissuré,
  • Pierre naturelle dense.

Domaines d'utilisation

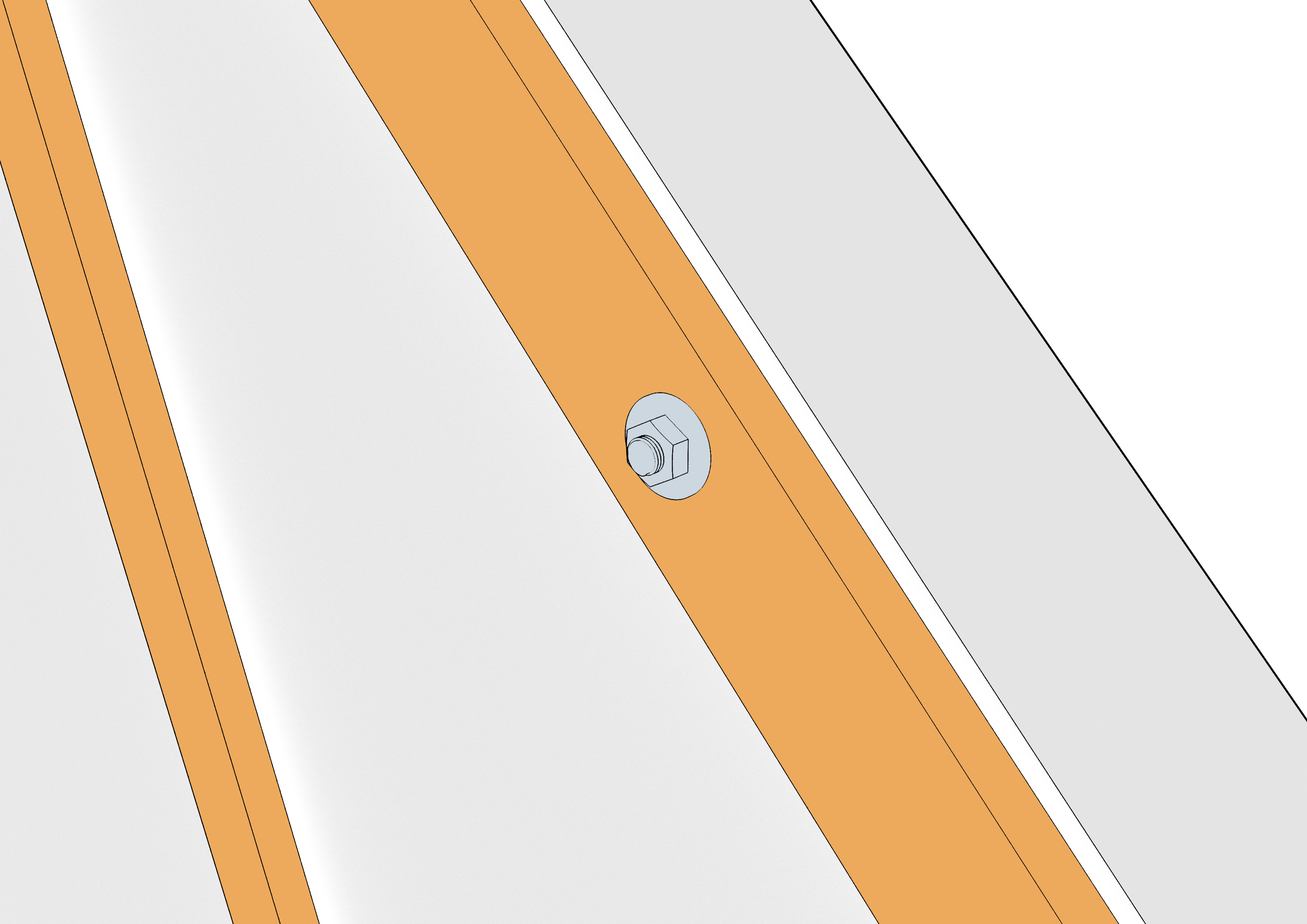

  • Fixation de structure en bois: sabots de charpente, ...
  • Fixation de profils métalliques: garde-corps, consoles et chemins de câbles,
  • Fixation sujette à des charges statiques ou quasi-statiques : portails et machines.

Données techniques

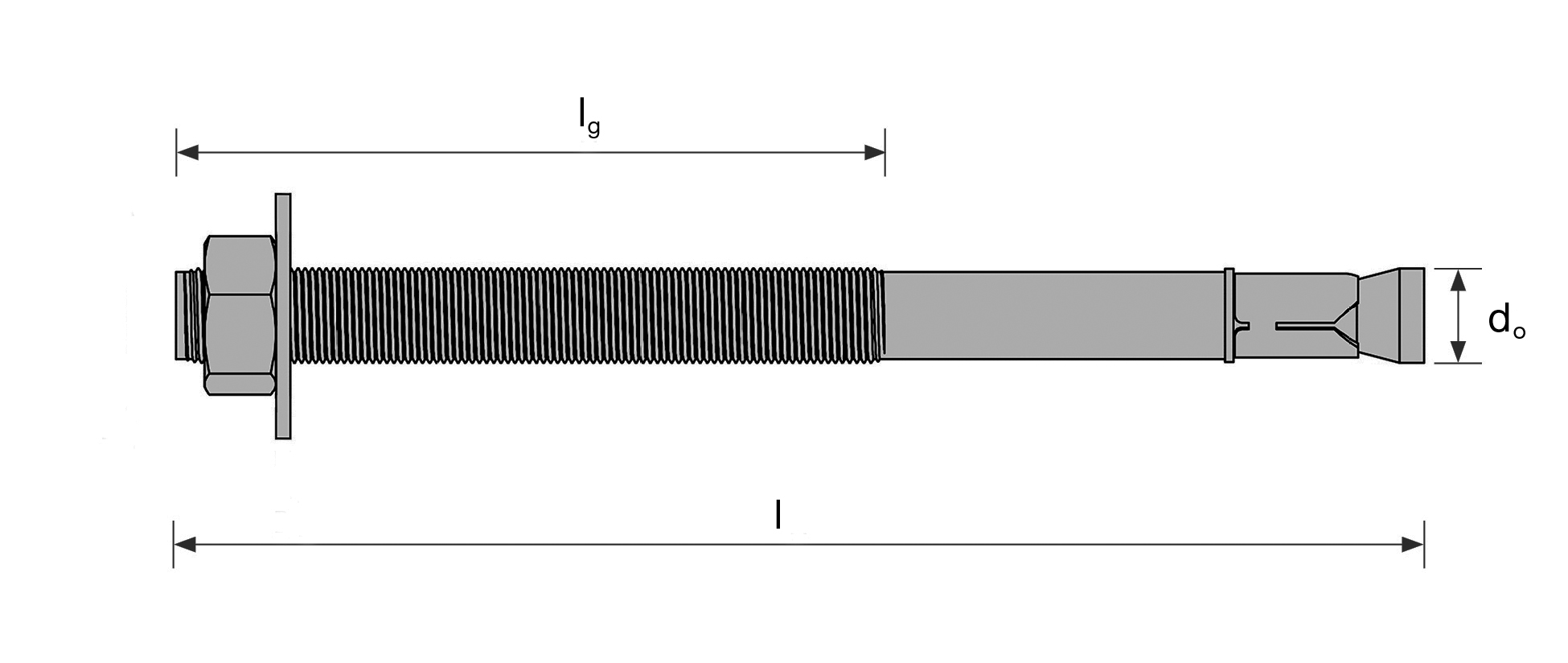

Dimensions

Dimensions

Références Code article Diamètre du filetage [mm] Longueur [L] [mm] Diamètre rondelle [mm] Ep. rondelle [mm] Ep. max pce à fixer [tfix] [mm] Longueur du filetage [F] [mm] Ø max. pce à fixer [df] [mm] Profondeur d'ancrage [hef] [mm] Ø perçage [d0] [mm] Profondeur de perçage min. [h1] [mm] Cdt. boite [pce]
WA10123RLWA101231012334350601250107050
WA10173RLWA1017310173343100801250107050
WA12149RLWA1214912149444501001465129025
WA12199RLWA12199121994441001101465129025

Valeurs de calcul

Références Valeurs de calcul - Béton non-fissuré (3)
Traction - NRd (1) [kN] Cisaillement - VRd (1-2) [kN] Moment de flexion MRd [Nm]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
WA10123RL10.7131516.511.913.613.613.638
WA10173RL10.7131516.511.913.613.613.638
WA12149RL17.621.524.927.32020202066
WA12199RL17.621.524.927.32020202066

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pou rles ancrages proches des bords  (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG 001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm(σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

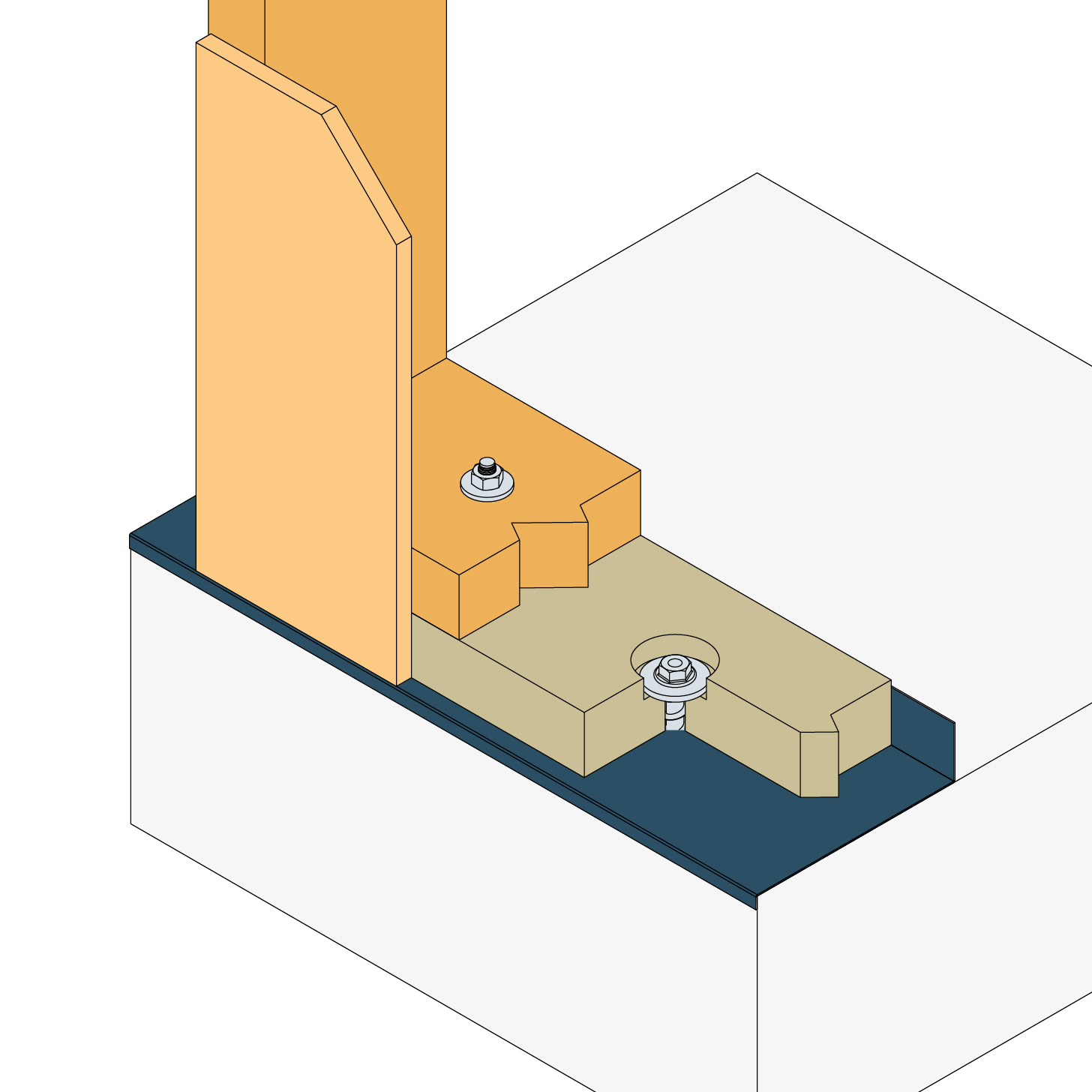

Installation

Montage

Installation

Lors de l'application du couple de serrage, le cône remonte dans la bague d'expansion, qui provoque une rupture des segments en s'ouvrant et viennent se plaquer contre la paroi, entraînant ainsi une adhérence par frottement sur le matériau support.
Il en résulte un ancrage par expansion par vissage à couple contrôlé sans outil particulier.

Données de montage

Références Ø perçage [d0] [mm] Profondeur de perçage min. [h1] [mm] Ø perçage dans pce à fixer (au travers) [df] [mm] Ouverture de clé sur plat [SW] [mm] Couple de serrage [Tinst] [Nm] Profondeur d'ancrage [hef] [mm] Ep. mini du support [hmin] [mm] Distance entraxes caractéristique(5) [scr.N] [mm] Distance au bord caractéristique [ccr.N] [mm]
WA10123RL10701217305010015075
WA10173RL10701217305010015075
WA12149RL12901419506513019598
WA12199RL12901419506513019598

Données d'installation

Références Distance au bord mini [c min] [mm] Dist. entraxes mini [smin] [mm] Distance entraxes caractéristique(5) [scr.N] [mm] Distance au bord caractéristique [ccr.N] [mm]
WA10123RL505015075
WA10173RL505015075
WA12149RL707019598
WA12199RL707019598

Certification

Agrément technique (ATE)
