Connexions pour assemblage des charpentes bois

PIG

Pied de poteau en âme à sceller

Le PIG est utilisé pour ancrer et protéger les poteaux du pourrissement. Il doit être scellé dans le béton.

Fiche technique

Marquage CE

ETA

Classe service 3

Acier galvanisé à chaud

Exterieur

EPD

Présentation

Images

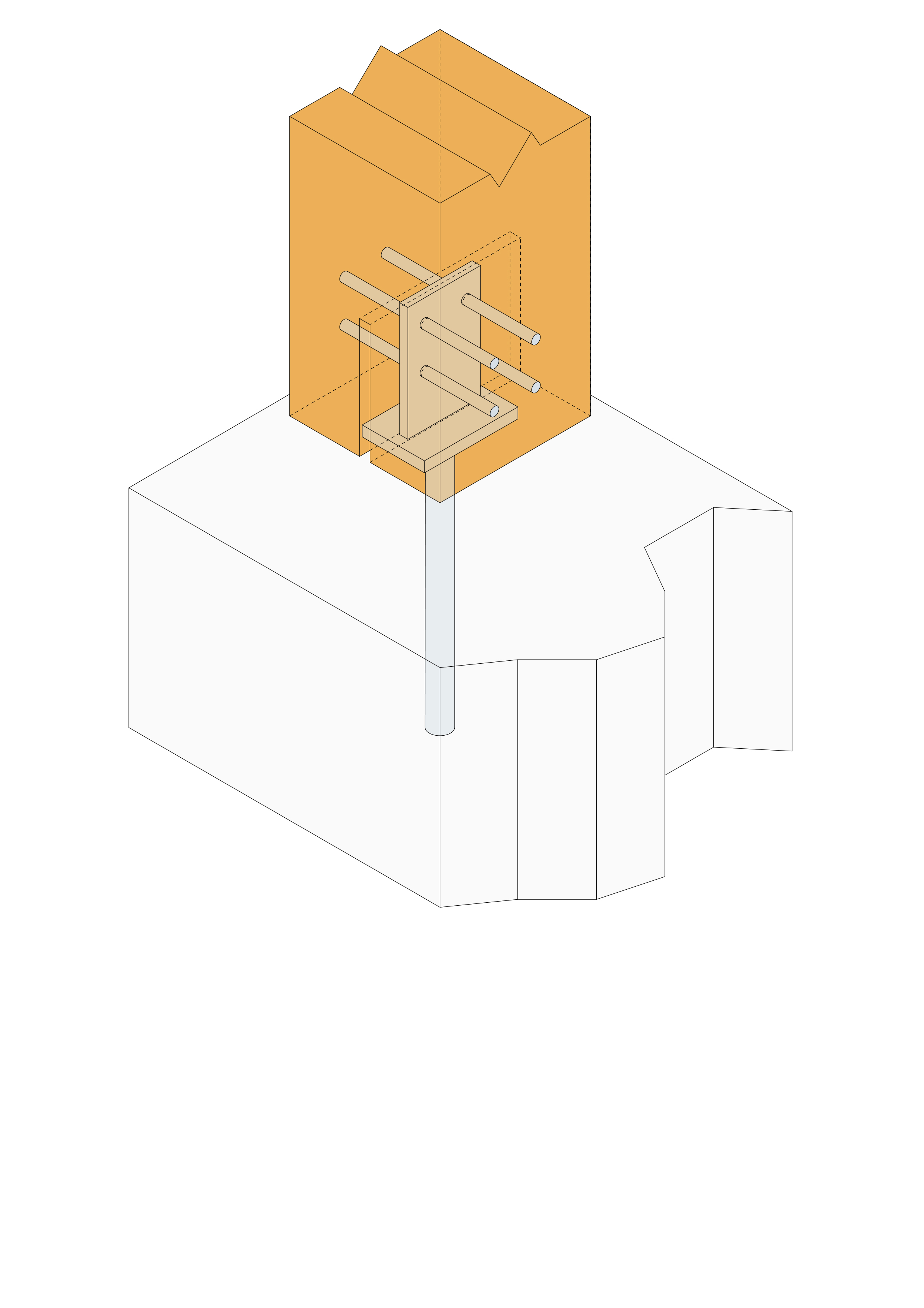

C_PIG-F_InstIll_Ill_Instld_wood to concrete_EU_FR_CN.jpg

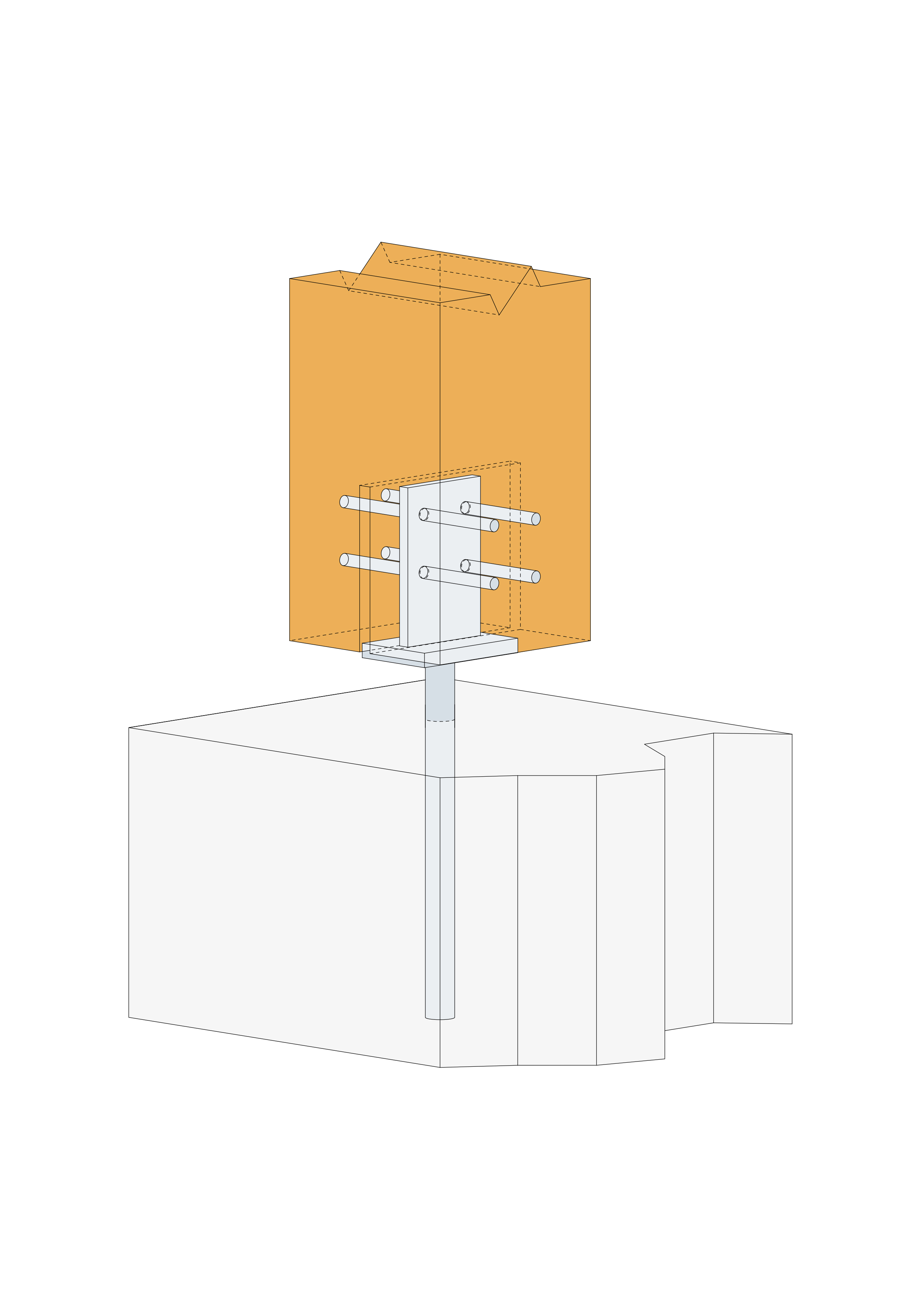

C_PIG-F_InstIll_Ill_Instld_wood to concrete2_EU_FR_CN.jpg

Caractéristiques

Matière

Acier S235JR suivant NF EN 10025
Finition galvanisation à chaud suivant NF EN ISO 1461

Avantages

Reprise de charge en soulèvement,
Hauteur réglable grâce à la tige à sceller,
Discretion améliorée...

Application

Support

Porteur : béton
Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

Poteaux de auvents et pergolas,
Poteaux de vérandas et de terrasse,
Poteaux de console...

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

Check phased out variants and alternatives

Données techniques

Dimensions

Dimensions


Références	Dimensions [mm]								Perçages platine haute	Box Quantity	Poids [kg]
Références	A	B	C	F	G	H	t₁	t₂	Ø8.5	Box Quantity	Poids [kg]
PIG	90	60	110	250	20	70	8	10	4	10	1.4

Valeurs Caractéristiques

Références	Fixations		Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		R_1.k	R_2.k				R_3.k				R_4.k
	Qté	Type		Largeur poteau [mm]				Largeur poteau [mm]				Largeur poteau [mm]
	Qté	Type		60	80	100	120	60	80	100	120	60	80	100	120	140	160
PIG	4	STD8xL	54.5/kmod	13.8	16	18.7	20.7	min (9.4 ; 7.9/kmod)	min (10.9 ; 7.9/kmod)	min (12.7 ; 7.9/kmod)	7.9/kmod	3.1	4.1	min (5.9 ; 5.3/kmod)	min (7.9 ; 5.4/kmod)	min (9.4 ; 5.7/kmod)	6.3/kmod

Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie etc ...) de l'entraxe et des distances aux bords.

Valeurs Caractéristiques simplifiées

Références	Fixations		Valeurs caractéristiques simplifiées - Bois C24
	Sur poteau		R_1,k*	R_2,k*				R_3,k*				R_4,k*
	Qté	Type		Largeur du poteau [mm]				Largeur du poteau [mm]				Largeur du poteau [mm]
	Qté	Type		60	80	100	120	60	80	100	120	60	80	100	120	140	160
PIG	4	STD8xL	83.8	13.8	16	18.7	20.7	9.4	10.9	12.1	12.1	3.1	4.1	5.9	7.9	8.7	9.7

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 3, k_mod = 0,65 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer au tableau "Valeurs Caractéristiques" ou à l'ETE-07/0285.

** Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

Installation

Montage

Fixations

Sur poteau bois :

Broches STDG ou boulons Ø8 mm

Sur béton :

Scellement du rond à béton Ø20 mm dans la dalle à béton avec résine AT-HP.
La longueur de rond à béton ors béton doit être limitée à 50 mm maximum.

Installation

Partie haute :

Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme),
Identifier la position des broches (ou boulons) sur les flancs du poteau,
Percer transversalement le poteau pour y insérer les broches. (diamètre de perçage fonction du diamètre de la broche),
Positionner le pied de poteau en âme et insérer les broches.

Partie basse :

Fixer le pied de poteau au poteau,
Percer le support verticalement, au diamètre et à la profondeur préconisés,
Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
Le pied de poteau peut aussi être noyé dans le béton au moment où ce dernier est coulé.
