PPS

Pied de poteau en âme avec platine

Les pieds de poteau type PPS permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure une reprise de charges au soulèvement.

Marquage CE
ETA
Classe service 3
Exterieur
Acier galvanisé

Présentation

Images

Caractéristiques

Matière

  • Acier S253JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461

Avantages

  • Conçu spécialement pour reprendre des efforts de soulèvement

Application

Support

  • Porteur : bois, béton, acier..
  • Porté : bois massif, bois composite, bois lamellé-collé (poteau 200 x 200 maxi)

Domaines d'utilisation

  • Auvent,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Console...



Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse
A B C D E F H t1 t2 Ø13 Ø12
PPS170 80 80 114 100 100 56 80 4 4 2 4
PPS230 80 80 138 130 130 92 80 4 4 2 4

Valeurs Caractéristiques

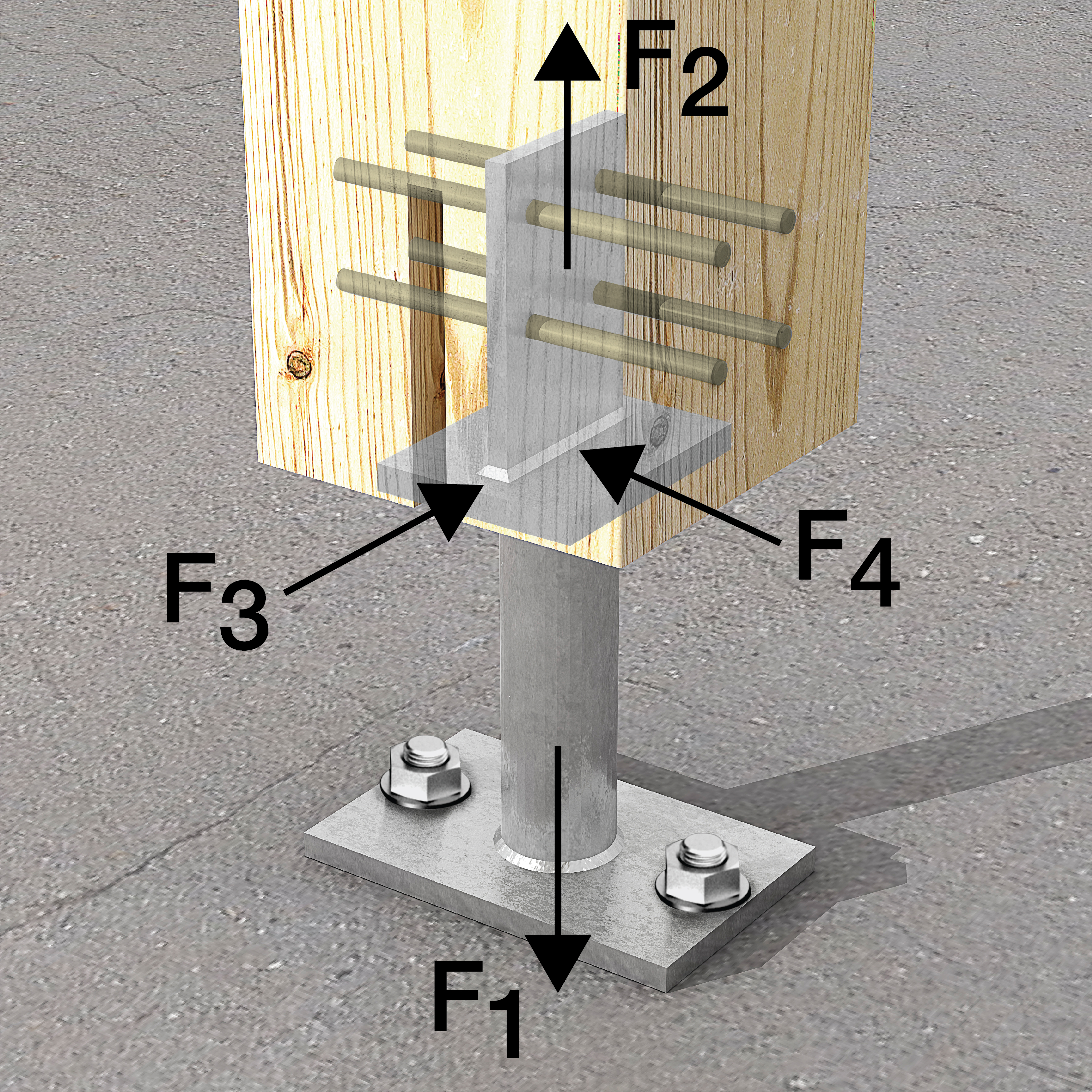

Références Valeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k R2,k R3,k R4,k
Qté Type Qté Type
PPS170 2 STD12 4 Ø10* 25.9/kmod^0,5 16.3 10.1/kmod 1.2/kmod
PPS230 2 STD12 4 Ø10* 34.5/kmod^0,5 17.9 13.3/kmod 1.0/kmod

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Valeurs Caractéristiques simplifiées

Références Fixations Valeurs Caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k** R2,k R3,k** R4,k**
Qté Type Qté Type
PPS170 2 STD12 4 Ø10* 30.9 16.3 14.4 1.7
PPS230 2 STD12 4 Ø10* 41.2 17.9 19 1.5

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

Installation

Montage

Fixations

Sur bois :

  • Broches STD 12
  • Boulons Ø12 mm

Sur béton :

  • Cheville mécanique : goujon WA M10-78/5
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Sur acier :

  • Boulons

Installation

Partie haute :

  1. Réaliser une entaille verticale en âme du poteau d'épaisseur 6 mm,
  2. Identifier la position des broches (ou boulons) sur les flancs du poteau,
  3. Percer transversalement le poteau pour y insérer les broches Ø12 mm,
  4. Positionner le pied de poteau en âme et insérer les broches ou les boulons.

Partie basse :

  1. Fixer le pied de poteau au poteau,
  2. Percer le support verticalement, au diamètre et à la profondeur préconisés,
  3. Mettre en place le poteau et finaliser la fixation au sol.

Certification

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
