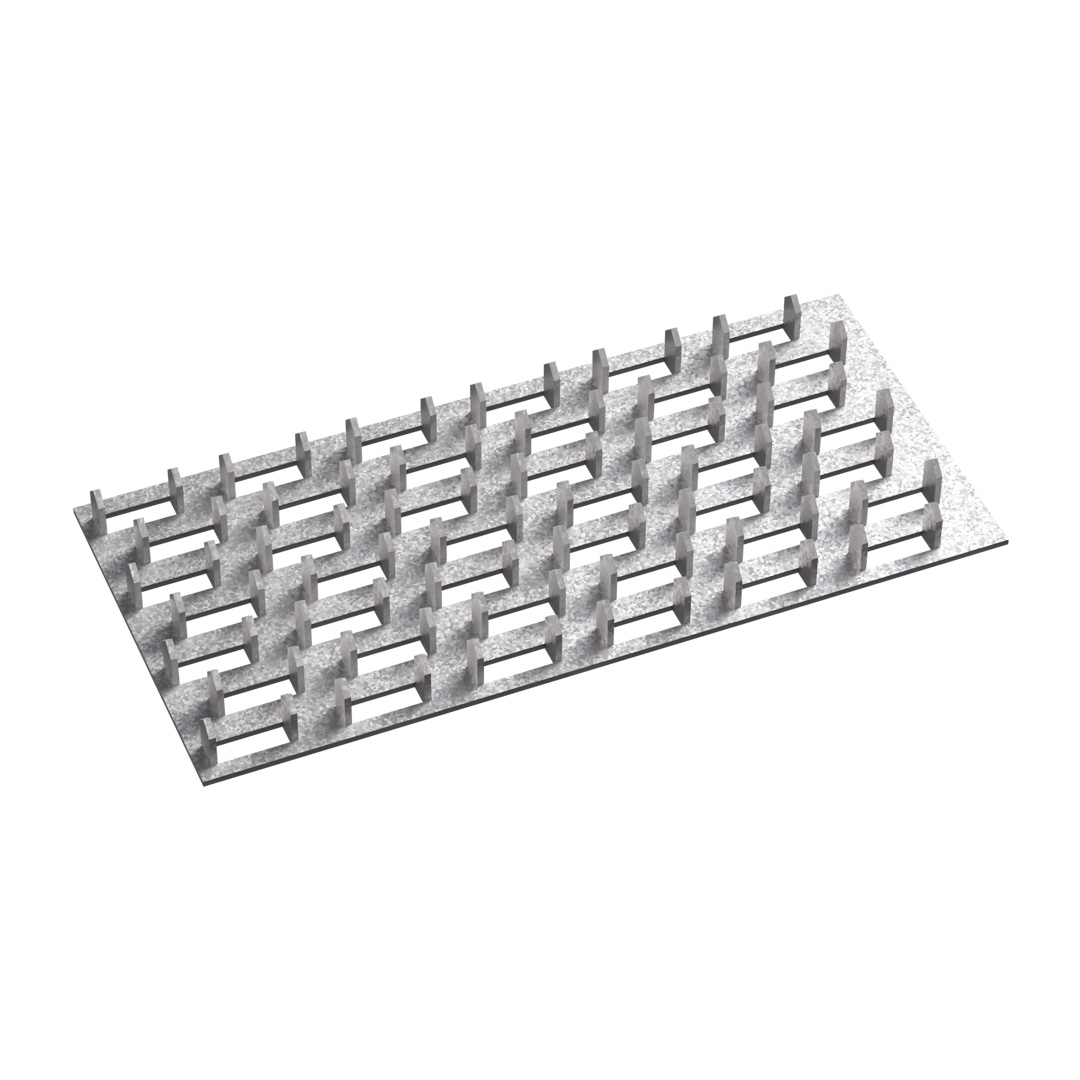

MP

Plaque de réparation

Les plaques de réparation MP servent dans diverses applications, notamment pour l'aboutage de poutres ou la réparation de bois endommagés ou fendus.

Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé
  • Épaisseur 1 mm

Avantages

  • Evite le fendage du bois

Application

Support

  • Bois massif

Domaines d'utilisation

  • Aboutage de 2 pièces,
  • Renforcement d‘assemblages endommagés ou fendus,
  • Caisses...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm]
A B Ep. Longueur des pointes
MP25/100 25 102 1 10
MP50/100 51 102 1 10
MP75/150 76 152 1 10

Installation

Montage

Fixations

  • Pour le montage, utiliser une cale en bois pour ne pas endommager la surface de la plaque.
  • Facile à découper pour ajuster à la dimension précise.
  • Se plie au centre pour former une équerre à angle droit.

NE PAS UTILISER DANS DES APPLICATIONS STRUCTURELLES. EVITER LE FENDAGE DU BOIS.

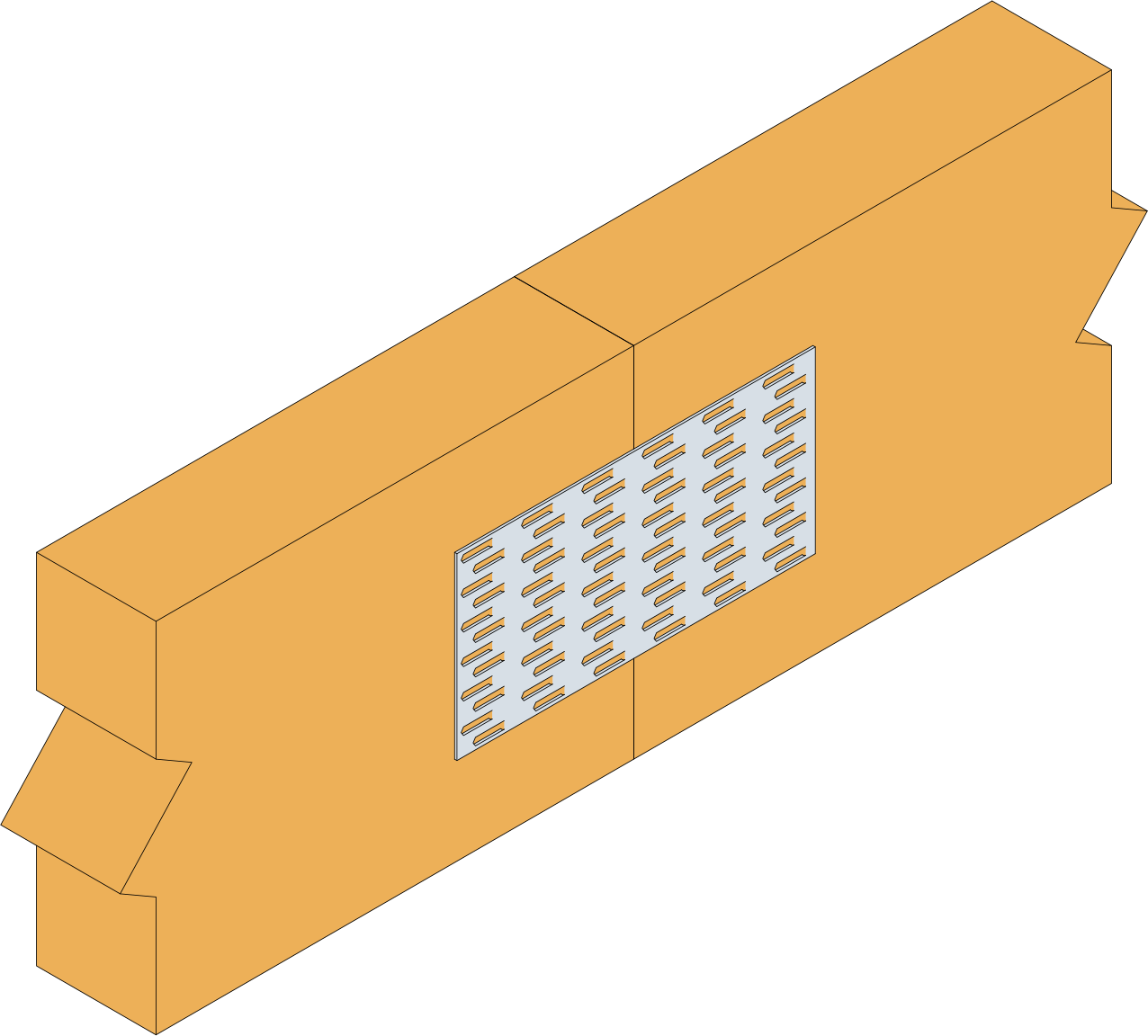

Installation

  1. Positionner la plaque sur le ou les éléments bois à fixer
  2. Presser la plaque sur le ou les éléments bois
