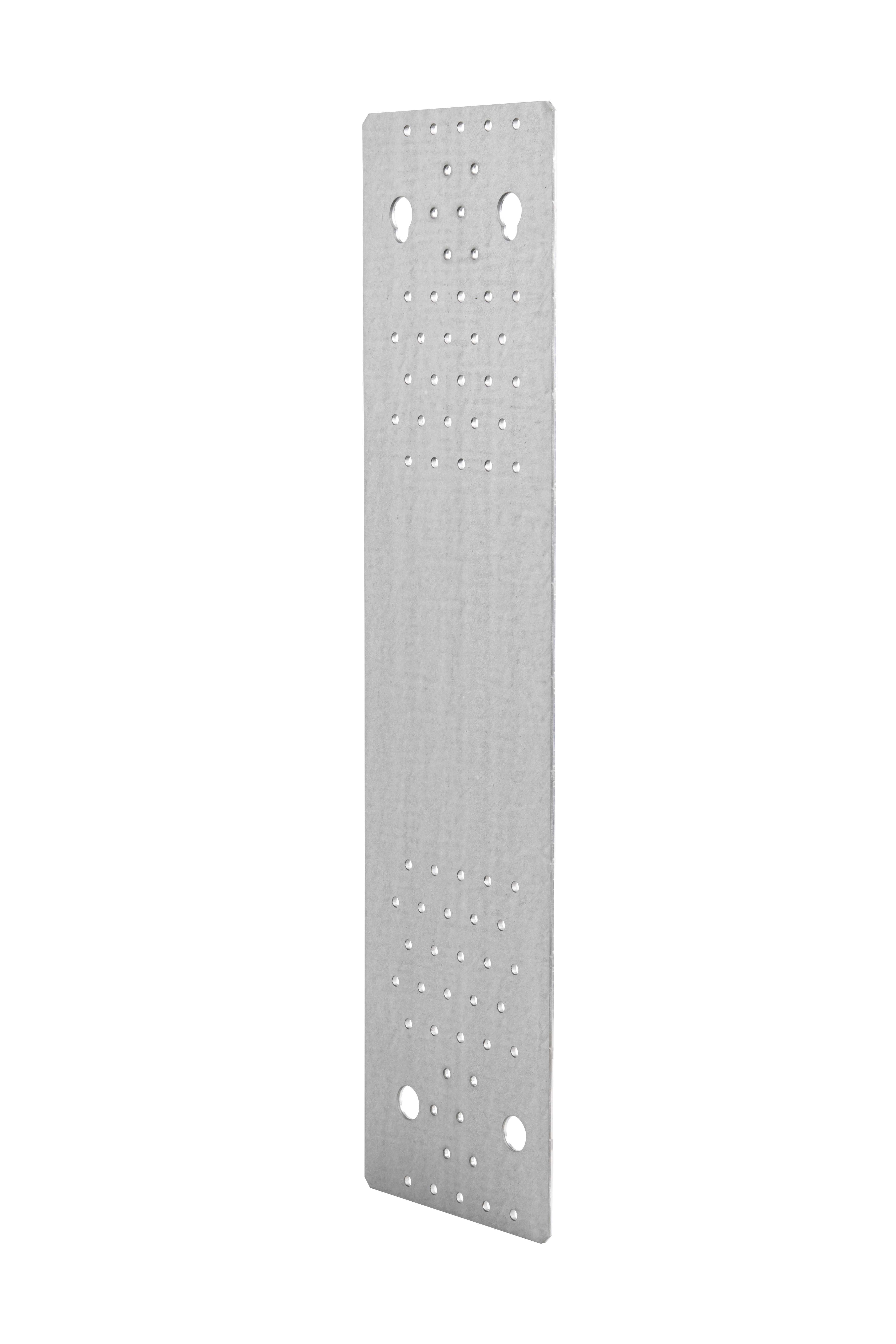

Plaque perforée pour CLT
Les plaques perforées NPB ont été spécialement développées pour être intégrées dans la construction CLT. Elles permettent la fixation de panneaux CLT sur support CLT ou support béton.





Présentation
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
- Epaisseur 2 et 3 mm
Avantages
- Idéales pour une utilisation en construction CLT,
- Grande polyvalence : peut être fixée sur support bois et support béton,
- Performances élevées pour des efforts verticaux.
Application
Domaine d'utilisation
- Panneaux lamellés croisés (CLT),
- Panneaux massifs...
Données techniques
Dimensions
Références | Dimensions [mm] | Perçages | Box Quantity | ||||
---|---|---|---|---|---|---|---|
A | B | t | Ø5 | Ø13 | Ø17 | ||
NPB60400 | 60 | 400 | 2 | 49 | 1 | - | 10 |
NPB100540 | 100 | 540 | 3 | 26+28 | 2 (Ø14) | 2 | 10 |
NPB140540 | 140 | 540 | 3 | 36+36 | - | 2+2 | 10 |

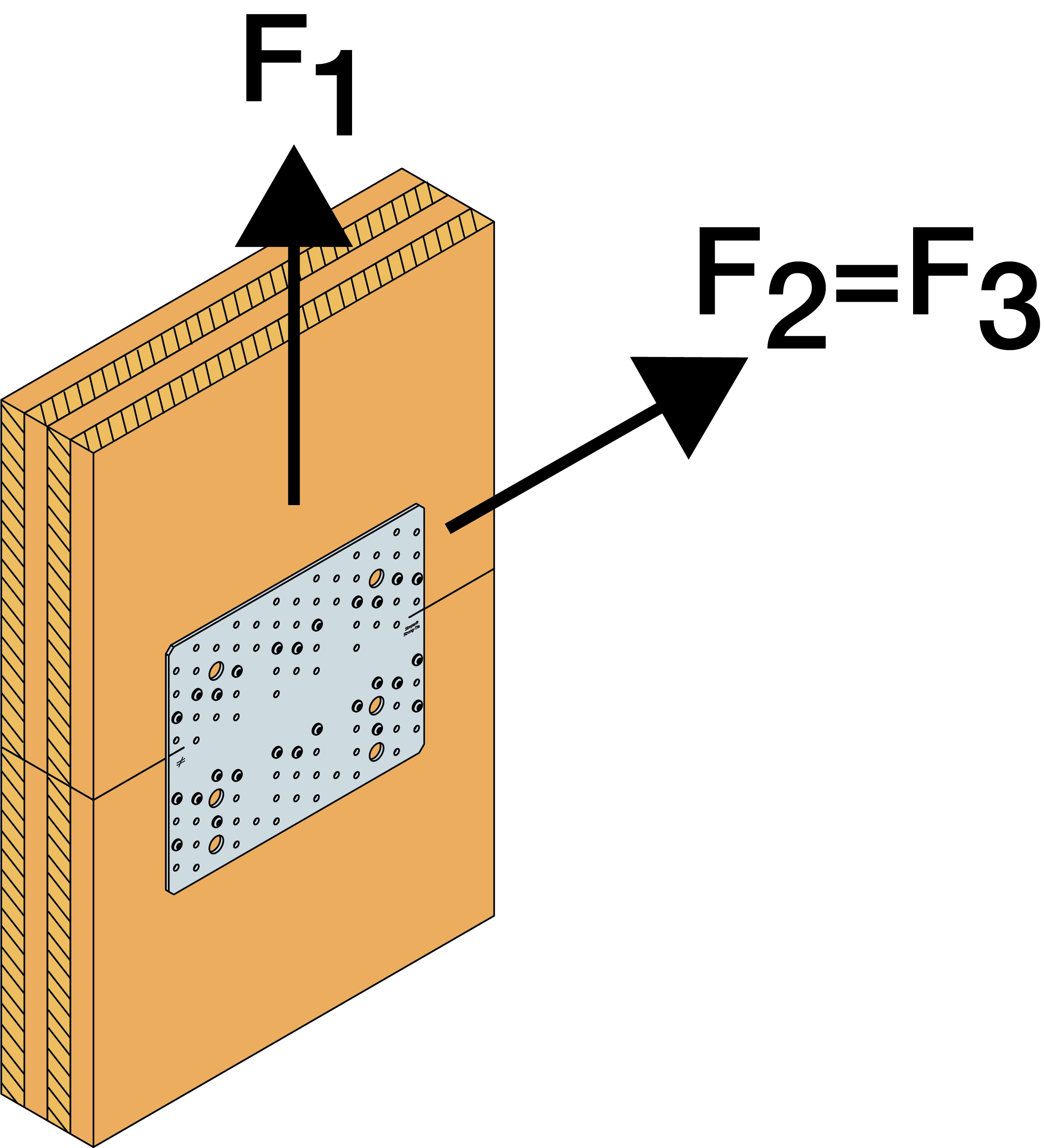

Valeurs Caractéristiques - Bois sur bois ou CLT sur CLT
Références | Valeurs Caractéristiques - Bois sur bois ou CLT sur CLT | |||
---|---|---|---|---|
Valeurs Caractéristiques - Bois C24 [kN] | ||||
Fixations | R1,k | |||
Partie haute | Partie basse | CNA4,0x50 | CSA5,0x50 | |
NPB60400 | n | n | min (26.7/kmod ; n x 2.22) | min (26.7/kmod ; n x 2.63) |
NPB100540 | n | n | min (71.3/kmod ; n x 2.22) | min (71.3/kmod ; n x 2.63) |
NPB140540 | n | n | min (102.5/kmod ; n x 2.22) | min (102.5/kmod ; n x 2.63) |
n = nombre de fixations (pointes CNA ou vis CSA) sur la partie haute ou basse de la plaque. Ce nombre de fixations doit être identique sur les deux éléments bois.
Les distances aux bords du bois doivent être vérifiées.
Valeurs Caractéristiques - Bois sur béton
Références | Valeurs Caractéristiques - Bois sur béton | |||
---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
Partie haute | Partie basse | R1,k | ||
CNA4,0x50 | CSA5,0x50 | |||
NPB60400 | n | 1 Ø12 | min (20.6/kmod ; n x 2.22) | min (20.6/kmod ; n x 2.63) |
NPB100540 | n | 2 Ø12 | min (58.8/kmod ; n x 2.22) | min (58.8/kmod ; n x 2.63) |
NPB140540 | n | 2 Ø16 | min (82.4/kmod ; n x 2.22) | min (82.4/kmod ; n x 2.63) |
n = nombre de fixations (pointes CNA ou vis CSA) sur la partie haute de la plaque. Les distances aux bords du bois ainsi que les distances aux bords du béton doivent être vérifiées.
La résistance des ancrages doit également être vérifiée.
Installation
Montage
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x50 mm
- Vis CSA Ø5.0x40 ou CSA Ø5.0x50
Sur béton :
- Cheville mécanique : goujon FM 753 evo M12-104/5 (THD 10-80/5 pour NPB100540)
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35
Installation

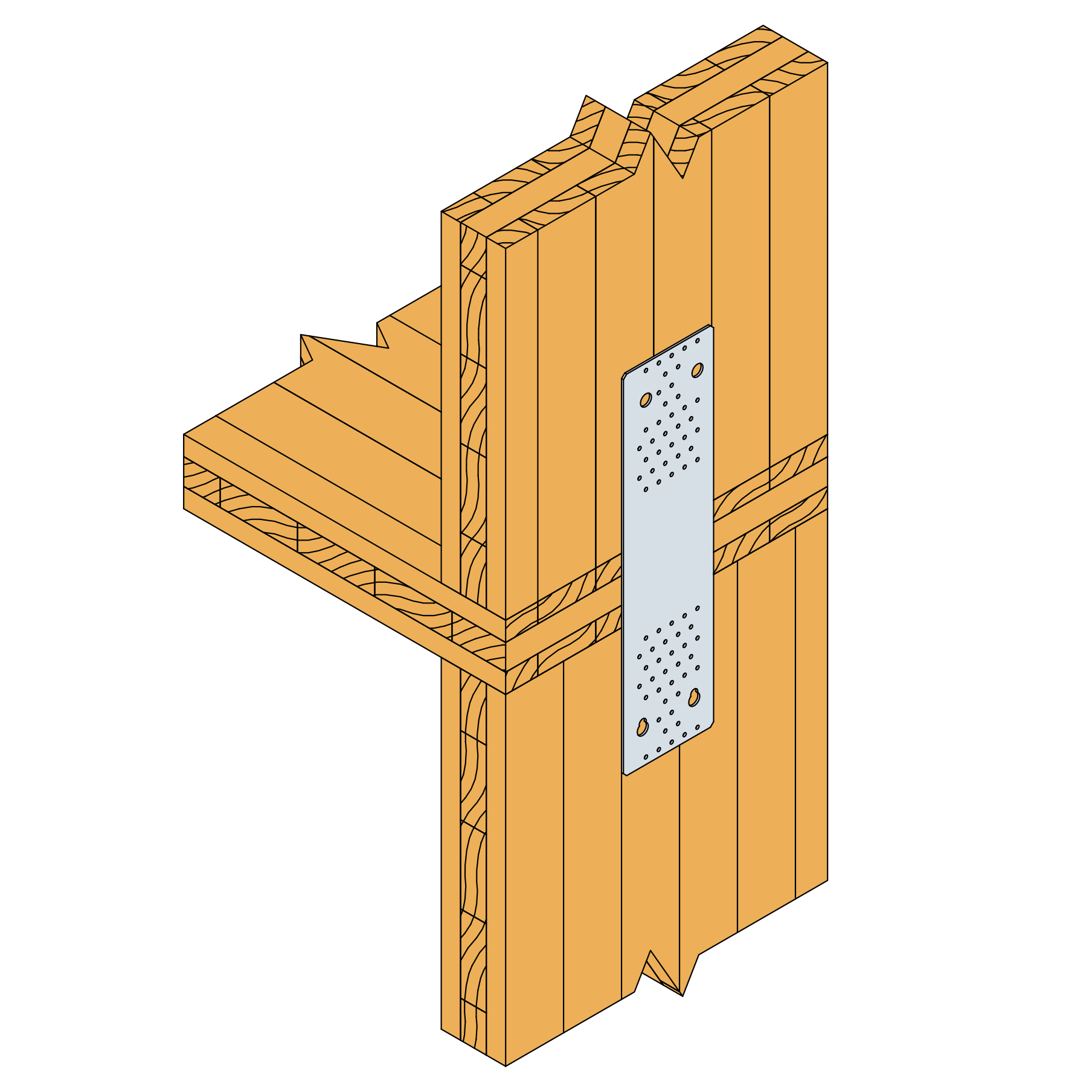

Sur bois :
1. Approcher les deux éléments à fixer,
2. Pointer ou visser la plaque sur le 1er élément à fixer,
3. Pointer ou visser la plaque sur le 2nd élément.

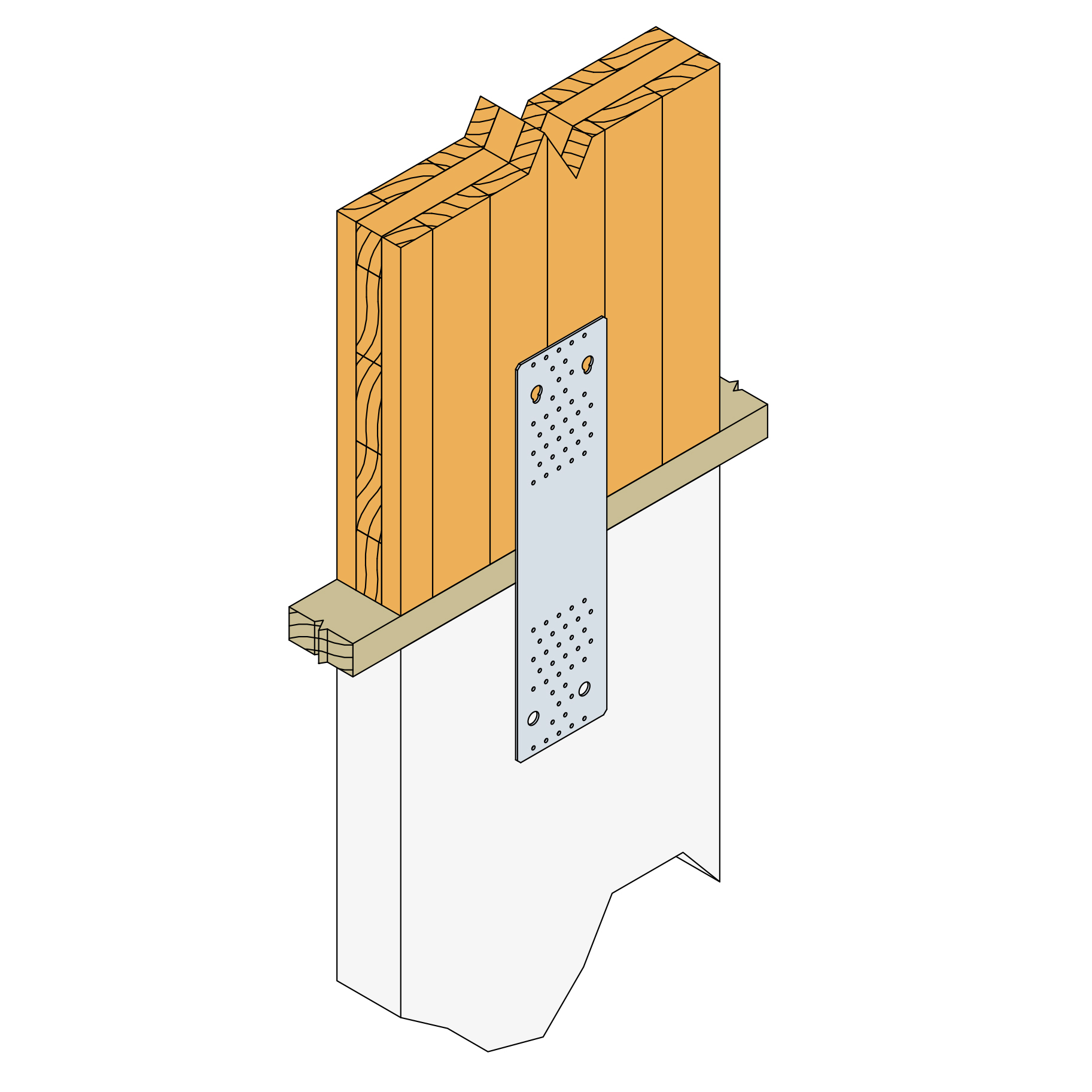

Sur béton :
1. Approcher l'élément à fixer du support béton,
2. Pointer la plaque sur l'élément à fixer,
3. Fixer la plaque sur le béton avec les ancrages préconisés.
