ARA2

Pointe annelée tête bombée - Inox A2

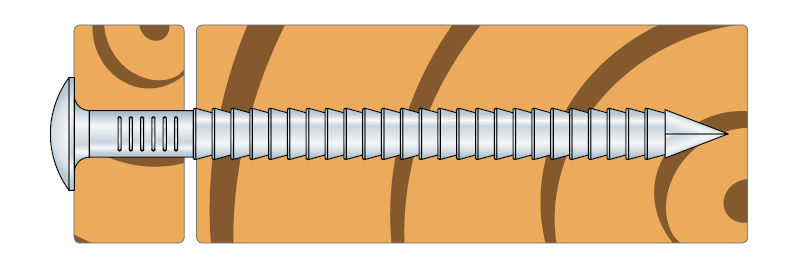

La pointe annelée tête légèrement bombée inox ARA2 est principalement utilisée pour des bardages en extérieur.

Marquage CE
Classe service 3
Acier inoxydable A2
Exterieur

Présentation

Images

Caractéristiques

Matière

  • Acier inoxydable A2 (304) suivant NF EN 10088.

Avantages

  • Etanchéité parfaite assurée grâce à la tête légèrement bombée,
  • Forme annelée : haute résistance à l'arrachement.

Application

Support

  • Bois massif.

Domaines d'utilisation

  • Fixation de tous types de lames de bardage bois en extérieur.

Données techniques

Dimensions

Dimensions

Références Code article Dimensions fixations [mm]
d l dh Ah ht lg lp
ARA22.3X35 75031 2.3 35 5.5 23.5 1.2 30 3.2
ARA22.3X45 75032 2.3 45 5.5 23.5 1.2 35 3.2
ARA22.3X50 75033 2.3 50 5.5 23.5 1.2 40 3.2

Propriétés caractéristiques

Références Propriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
ARA22.3X35 1839 8.5 22.8 3.2
ARA22.3X45 1839 8.5 22.8 3.2
ARA22.3X50 1839 8.5 22.8 3.2

Certification

Déclaration de performance (DoP)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
