ARA4

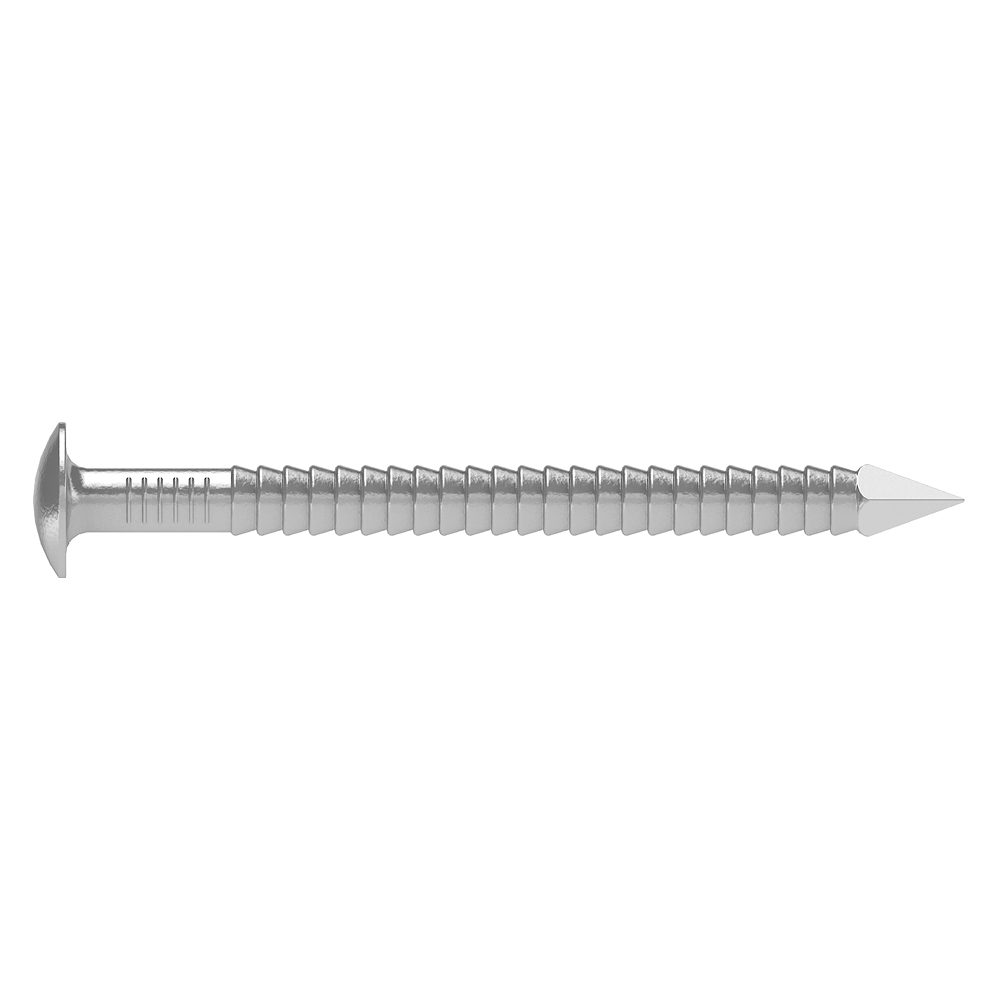

Pointe annelée tête bombée - Inox A4

La pointe annelée avec sa tête légèrement bombée en inox A4 est principalement utilisée pour des bardages bois en environnement corrosif.

Marquage CE
Classe service 3
Acier inoxydable A4
Ambiance corrosive

Présentation

Images

Caractéristiques

Matière

  • Acier inoxydable A4 (316) suivant NF EN 10088.

Avantages

  • Etanchéité parfaite assurée grâce à la tête légèrement bombée,
  • Forme annelée : haute résistance à l'arrachement,
  • Très bonne résistance à la corrosion...

Application

Support

  • Bois massif, Red Cedar...

Domaines d'utilisation

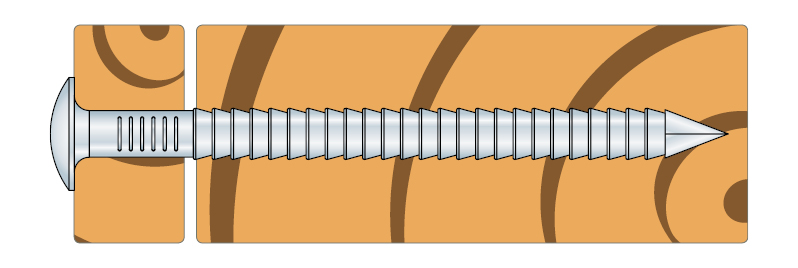

  • Bardage : tous types de lames bois pour l'extérieur.

Données techniques

Dimensions

Dimensions

Références Code article Dimensions fixations [mm]
d l dh Ah ht lg lp
ARA41.9X20 74219 1.9 20 4.8 17.7 0.8 15 -
ARA41.9X25 74220 1.9 25 4.8 17.7 0.8 20 -
ARA41.9X30 74221 1.9 30 4.8 17.7 0.8 25 -
ARA41.9X35 74222 1.9 35 4.8 17.7 0.8 30 -
ARA42.3X35 74223 2.3 35 5.5 23.8 1.3 27 3.2
ARA42.3X45 74224 2.3 45 5.5 23.8 1.2 32 2.4
ARA42.3X50 74225 2.3 50 5.5 23.8 1.4 37 2.9
ARA42.5X60 74226 2.5 60 5.7 25.5 1.3 42 3.4
ARA43.1X75 74227 3.1 75 7.5 44.2 1.8 46 4.3

Les modèles ARA41.9x20, ARA41.9X25, ARA41.9X30 et ARA41.9X35 ne sont pas marqués CE.

Propriétés caractéristiques

Références Propriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
ARA42.3X35 1839 8.5 22.8 3.2
ARA42.3X45 1839 8.5 22.8 3.2
ARA42.3X50 1784 6.2 29.3 3.2
ARA42.5X60 2257 6 27.2 3.5
ARA43.1X75 4409 7.1 - 5.7

Certification

Déclaration de performance (DoP)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
