MKSA4

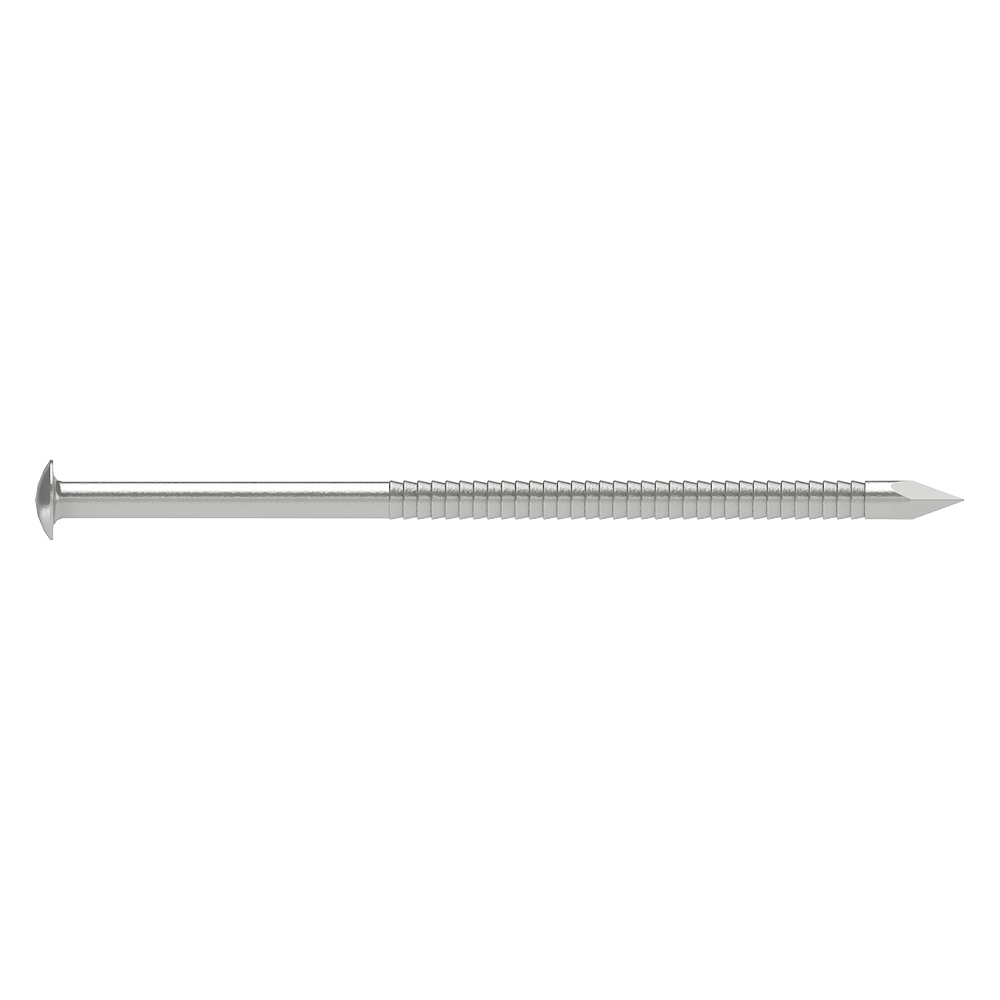

Pointe annelée tête bombée - Inox A4

La pointe annelée inox MKSA4 tête légèrement bombée est principalement utilisée pour des bardages en environnement corrosif.

Marquage CE
Classe service 3
Acier inoxydable A4
Ambiance corrosive

Présentation

Images

Caractéristiques

Matière

  • Acier inoxydable A4 (316) suivant NF EN 10088.

Avantages

  • Etanchéité parfaite assurée grâce à la tête légèrement bombée,
  • Forme annelée : haute résistance à l'arrachement.

Application

Support

  • Bois massif, Red Cedar, ...

Domaines d'utilisation

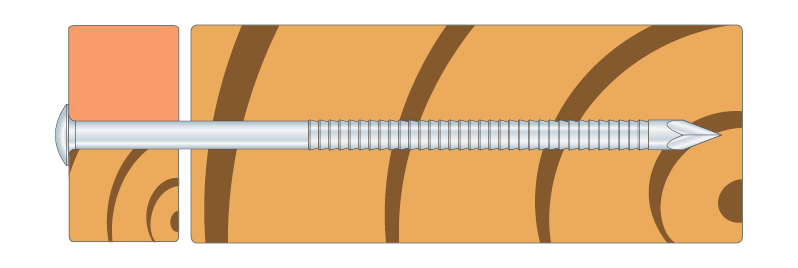

  • Fixation de tous types de lames de bardage bois en extérieur.

Données techniques

Dimensions

Dimensions

Références Code article Dimensions fixations [mm]
d l dh Ah [mm²] ht lg lp
MKSA44.0X100 74229 4 100 8.5 56.7 2 50 5

Propriétés caractéristiques

Références Propriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nmm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
MKSA44.0X100 7825 6.2 - 8.3

Voir l'ITTR ou l'ETE correspondantes pour plus de détails
