FIRKG

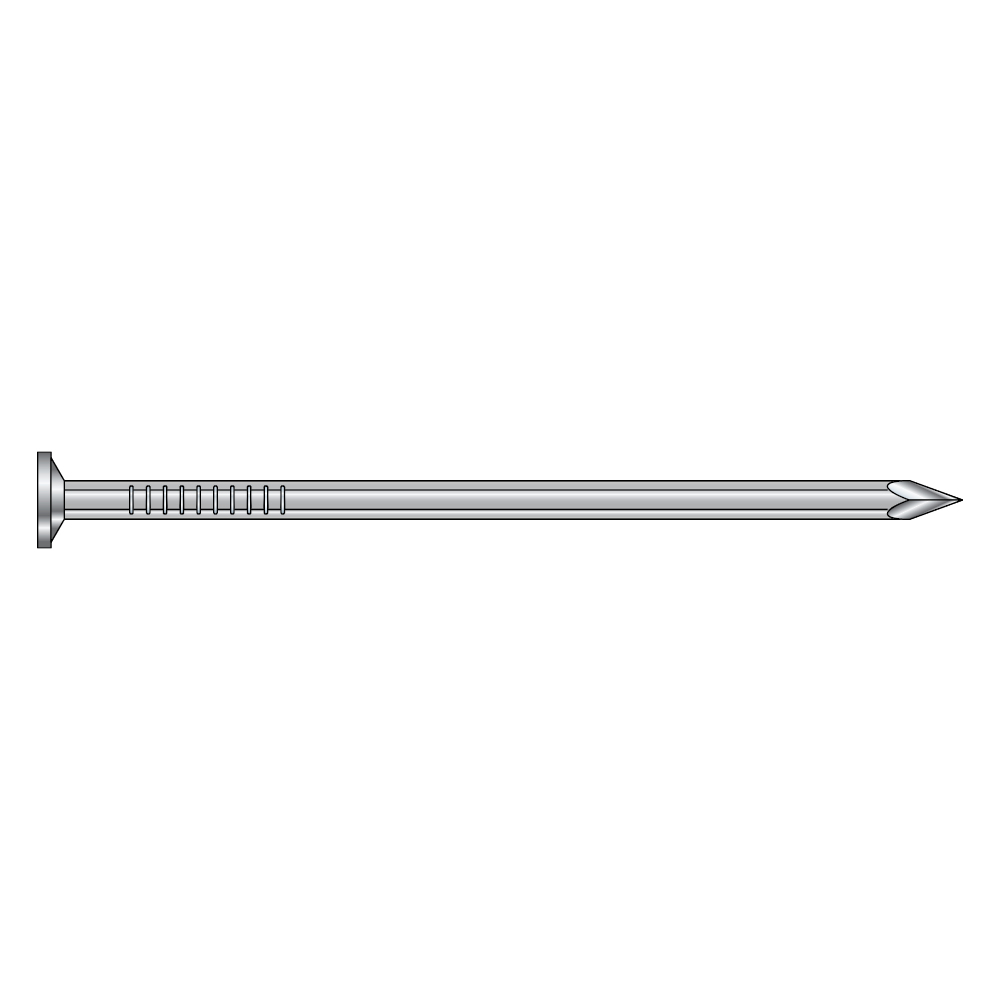

Pointe cannelée tête plate - Galvanisée à chaud

La pointe cannelée FIRKG tête plate est principalement utilisée en charpente.

Fiche technique

Marquage CE

Classe service 3

Acier galvanisé à chaud

Exterieur

EPD

Fastener Designer

Présentation

Images

Caractéristiques

Matière

Acier galvanisé à chaud 50 µm selon la norme ISO 1461

Avantages

Forme cannelée : fend moins le bois qu'une pointe ronde ou carrée,
Très bonne tenue à l'arrachement et au cisaillement (de 25% supérieure à une pointe ronde ou carrée).

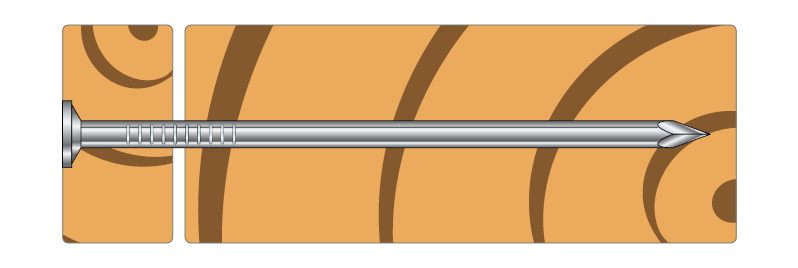

Application

Support

Bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

Fixation pour charpentes,
Assemblages bois...

Données techniques

Dimensions

Référence	Dimensions fixations
	Code article	Autre			Dimensions[mm]
	Code article	Nb de pointes / boîte	Qté / blister	Poids[kg]	d[mm]	L[mm]	dh[mm]	Aₕ[mm]	ht[mm]
FIRKG2.0X50-3280	75009	3280	-	0.002	2	50	5	19.6	0.7
FIRKG2.3X60-2090	75010	2090	-	0.002	2.3	60	5.4	22.9	0.8
FIRKG3.1X75-920	75011	920	-	0.005	3.1	75	7.3	41.9	1
FIRKG3.4X90-645	75012	645	-	0.008	3.4	90	7.8	47.8	1
FIRKG4.3X125-295	75015	295	-	0.017	4.3	125	10.2	81.7	1.2
FIRKG5.1X140-195	75016	195	-	0.026	5.1	140	12.2	116.9	1.5
FIRKG5.1X150-180	75017	180	-	0.028	5.1	150	12.2	116.9	1.5
FIRKG5.1X160-170	75018	170	-	0.006	5.1	160	12.2	116.9	1.5
FIRKG5.5X180-130	75019	130	-	0.038	5.5	180	13.2	136.8	1.7
FIRKG6.0X200-100	75020	100	-	0.05	6	200	14.5	165.1	1.7
FIRKG7.0X225-65	75022	65	-	0.077	7	225	17	227	1.7
FIRKG7.0X250-60	75023	60	-	0.083	7	250	17	227	1.7
FIRKG7.0X275-55	75024	55	-	0.091	7	275	17	227	1.7
FIRKG8.0X300-35	75025	35	-	0.14	8	300	19.5	298.6	2

Propriétés caractéristiques

Référence	Paramètres caractéristiques des pointes
	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique My,k[Nm]	Paramètre de résistance caractéristique à l’arrachement - fₐₓ,ₖ,₉₀°[N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fₕₑₐd,ₖ[N/mm²]	Résistance caractéristique en traction - fₜₑₙₛ,ₖ[kN]
FIRKG2.0X50-3280	1289	2.5	8.6	NPD
FIRKG2.3X60-2090	1721	2.5	8.6	NPD
FIRKG3.1X75-920	4902	2.5	8.6	NPD
FIRKG3.4X90-645	6989	2.5	8.6	NPD
FIRKG4.3X125-295	11514	2.5	8.6	NPD
FIRKG5.1X140-195	19890	2.5	8.6	NPD
FIRKG5.1X150-180	19890	2.5	8.6	NPD
FIRKG5.1X160-170	19890	2.5	8.6	NPD
FIRKG5.5X180-130	24876	2.5	8.6	NPD
FIRKG6.0X200-100	32070	2.5	8.6	NPD
FIRKG7.0X225-65	43697	2.5	8.6	NPD
FIRKG7.0X250-60	43697	2.5	8.6	NPD
FIRKG7.0X275-55	43697	2.5	8.6	NPD
FIRKG8.0X300-35	67041	2.5	8.6	NPD

Se référer à l'ETA pour plus de détails.

NPD : Pas de performance déclarée ("No performance declared")

Certification

Déclaration de performance (DoP)

fr-dop-h13-0009-s4-0.pdf

Afficher l'historique

2017-11-03

fr-dop-h13-0009-s3-0.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-nails

Bibliothèque CAO et BIM

Paquets ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplifié
IFC ZIP SAT ZIP SKP ZIP STL ZIP
