CNAC15

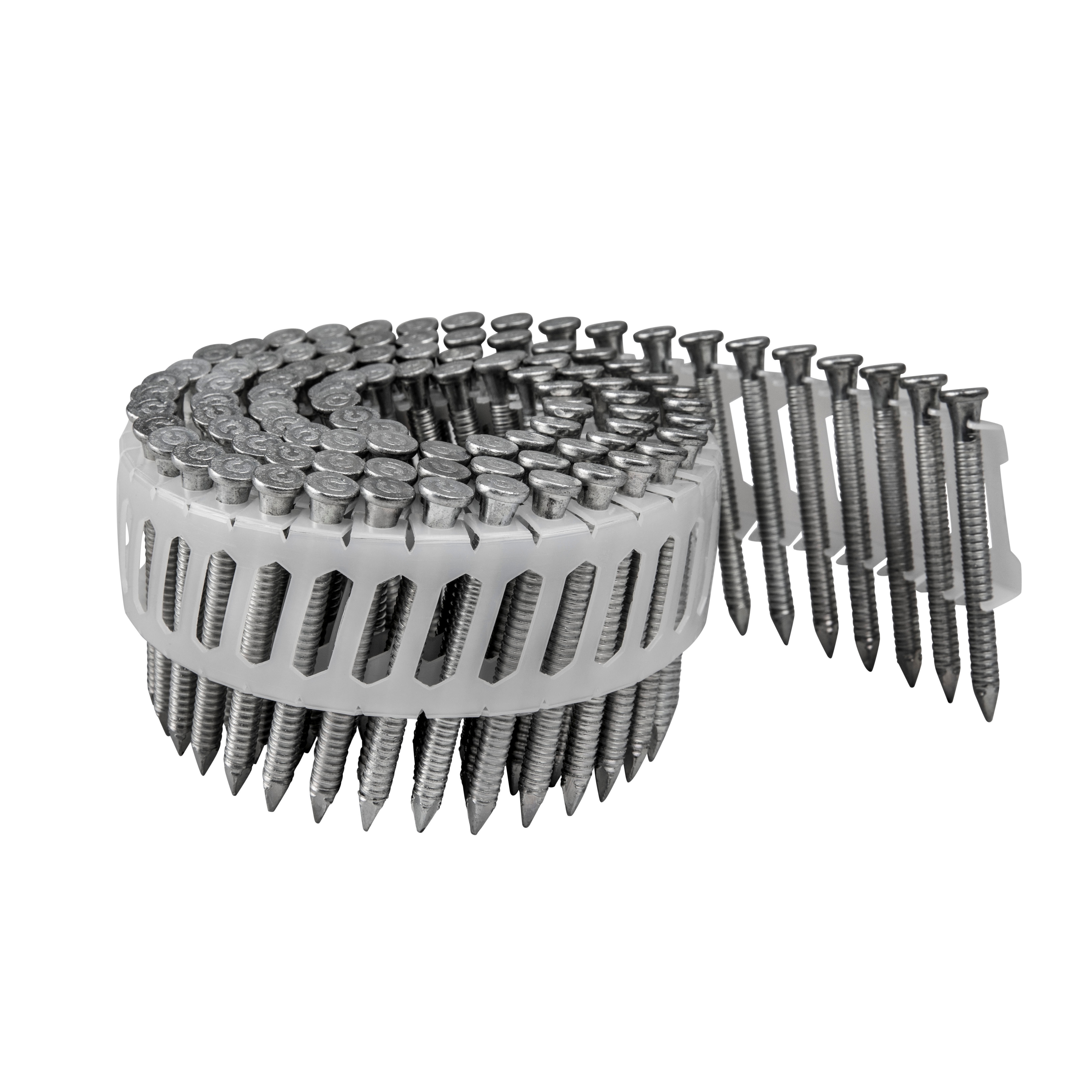

Pointe en rouleau 15/16°

Les pointes Solid-Drive™ CNA collées sur rouleau en plastique 15/16° sont spécialement conçues pour être utilisées avec les connecteurs Simpson Strong-Tie^®.

Fiche technique

Marquage CE

ETA

Classe service 2

Acier électrozingué 12µm

Présentation

Caractéristiques

Avantages

Forme conique sous tête : permet un contact total de la pointe avec le trou,
Haute résistance à l'arrachement,
Lien plastique.

Application

Domaines d'utilisation

Fixations de sabots de charpente,
Equerres d'assemblage,
Feuillards et plaques perforées...

Outils compatibles

Tjep^®	BC 60
BEA^®	AN 560 TC
Basso^®	C33/65MC-A1
MAX^®	HN65J
Montana^®	CNP33-65MC

Pour connaître la longueur et le diamètre exacts des pointes, consultez la
description du produit correspondant à l'outil.

Données techniques

Dimensions

Dimensions

Références	Code article	DB nr.	Dimensions					Qt par rouleau	Qt par boîte
Références	Code article	DB nr.	d	l	l_g	d_h	h_t	Qt par rouleau	Qt par boîte
CNAC15Z4.0X50	76139	2124151	4	50	35	7	1.5	100	1200

Valeurs caractéristiques

Références	Valeurs caractéristiques - Bois C24 [kN] [kN]
Références	R_ax.k	R_lat.k
CNAC15Z4.0X50	1	2.2

Valeurs pour plaque métallique d'épaisseur 2mm et bois de classe C24. Pour d'autres configurations, se référer à l'ETA-04/0013.
