Pointes et vis
Pointes
NPHWS

Pointe pour bandeau de rive PVC - Inox A4

La pointe annelée inox A4 tête surmoulée blanche en polymère NPHWS est principalement utilisée pour la fixation de bardage en PVC.

Fiche technique
Marquage CE
Classe service 3
Acier inoxydable A4
Ambiance corrosive

Présentation

Images


Caractéristiques

Matière

  • Vis : inox A4 (316) suivant NF EN 10088,
  • Tête surmoulée blanche : polymère.

Avantages

  • Meilleure tenue à l’arrachement grâce au corps annelé,
  • Tête en polymère blanc incassable, résistant aux intempéries et aux UV.

Application

Support

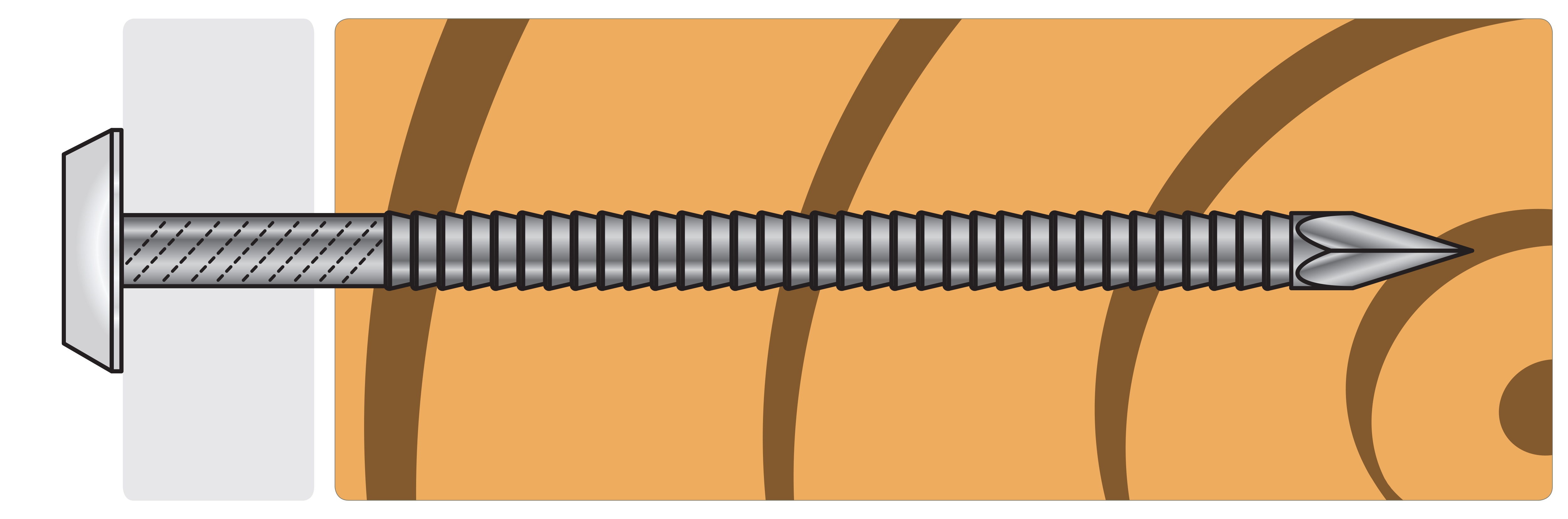

  • Fixation de PVC sur bois,
  • Fixation de planche de rives sur bois.

Domaines d’utilisation

  • Lambris et bandeaux à clouer PVC,
  • Avant-toits PVC,
  • Profilés de portes et de fenêtres,
  • Mobil homes.

Données techniques

Dimensions


Dimensions

Références Dimensions [mm]
d l dh
NPHWS2.00X30 2 30 6
NPHWS2.00X40 2 40 6
NPHWS2.65X50 2.7 50 9
NPHWS3.35X65 3.4 65 12

Propriétés caractéristiques

Références Propriétés caractéristiques
Moment d’écoulement plastique caractéristique– My,k [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
NPHWS2.00X30 4.6 11.4 9.3 5.6
NPHWS2.00X40 4.6 11.4 9.3 5.6
NPHWS2.65X50 4.6 11.4 9.3 5.6
NPHWS3.35X65 4.6 11.4 9.3 5.6

Certification

Déclaration de performance (DoP)

fr-dop-h18-0004-s1-0-pdf.pdf

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
