CL

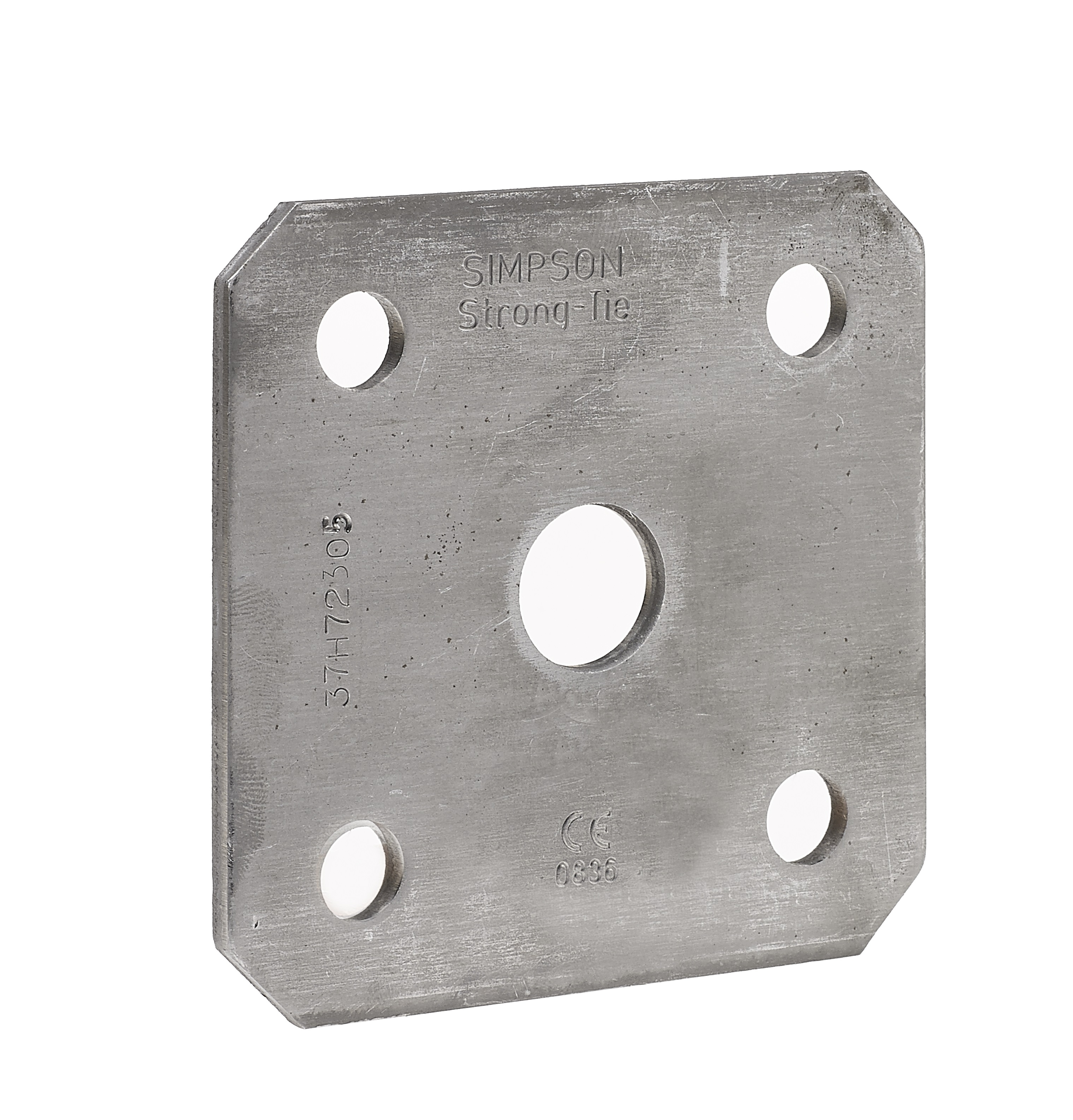

Rondelle carrée

Rondelle assurant un renforcement de la fixation par boulonnage à travers la maçonnerie.

Classe service 1
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025-2.

Avantages

  • Rondelle carrée large pour une fixation à travers la maçonnerie,
  • La grande taille de la rondelle empêche l'éclatement du support,

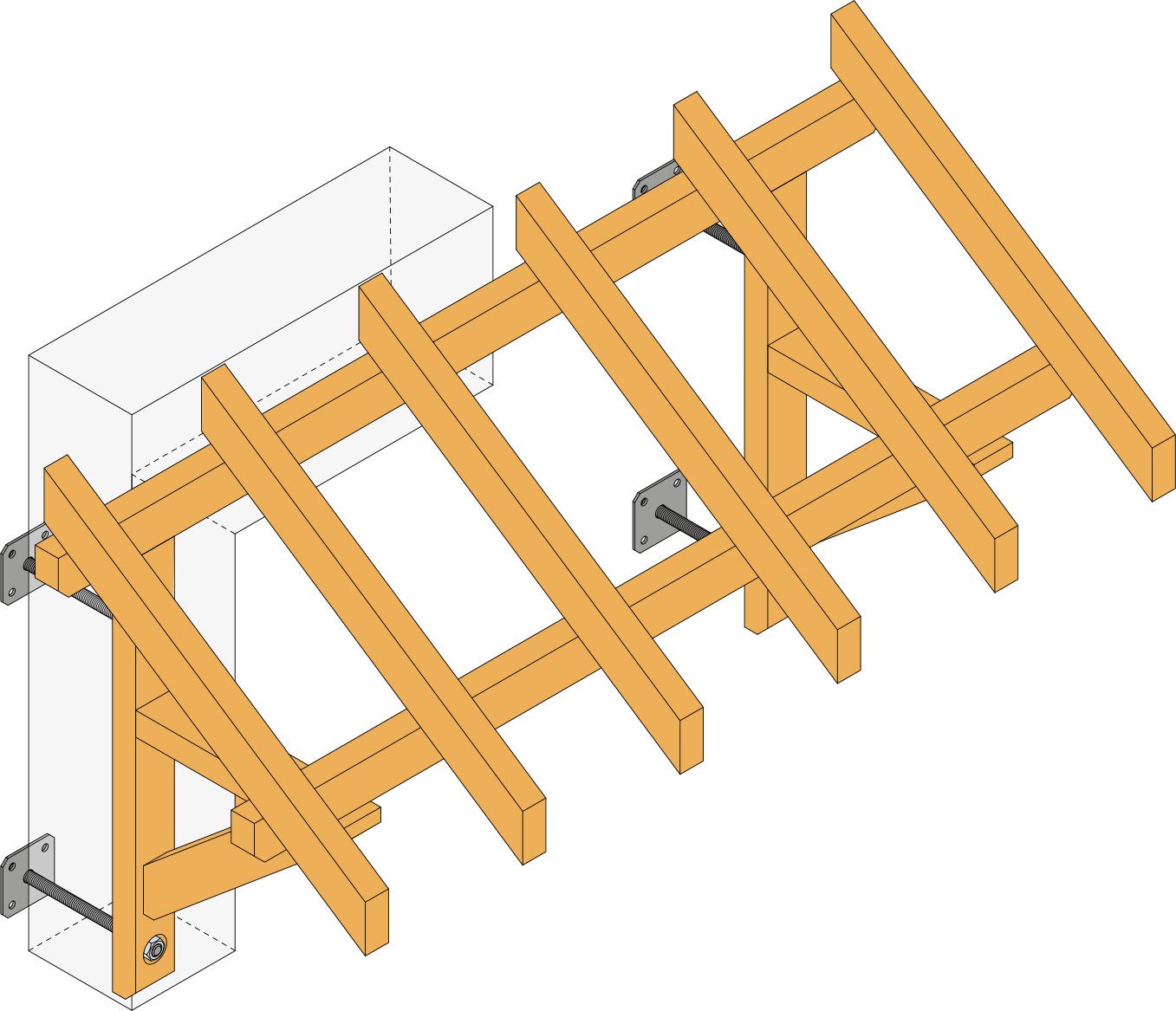

  • La rondelle est utilisée pour la fixation de marquises.

Application

Support

  • Mur maçonné,
  • Béton.

Domaines d'utilisation

  • Rondelle de renfort pour marquise.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages
A B t Ø20 Ø12
CL100/20/4 100 100 4 1 4

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.

Acheter en ligne

CL100/20/4
