LM

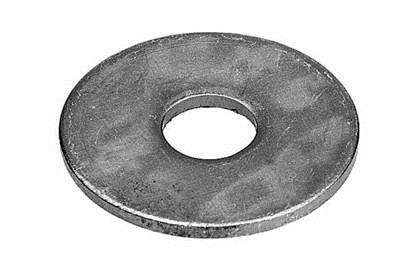

Rondelle plate

Les rondelles LM sont à utiliser en complément des tiges THR et des écrous EH.

Fiche technique
Classe service 2
Acier électrozingué
Intérieur

Présentation

Caractéristiques

Matière

  • Acier électrozingué.

Avantages

  • Large gamme : diamètres disponibles de M6 à M24,
  • S’adapte sur toutes les tiges et écrous du marché en acier électrozingué.

Application

Support

  • Béton non fissuré,
  • Pierre naturelle dure.

Domaines d'utilisation

  • Racks, machines-outils, faux-plafonds,
  • Portails, stores, gardes corps,
  • Sabots de charpente, pieds de poteaux, ...

Données techniques

Dimensions


Dimensions

Références Dimensions [mm]
d1 d2 t
LM-M6/14/1.2-Z 6.4 14 1.2
LM-M8/18/2.5-Z 8.4 18 2.5
LM-M10/22/2.0-Z 10.4 22 2
LM-M12/27/2.5-Z 12.4 27 2.5
LM-M14/30/2.5-Z 14.4 30 2.5
LM-M16/32/3.0-Z 16.4 32 3
LM-M18/36/3.0-Z 18.4 36 3
LM-M20/40/3.0-Z 20.4 40 3
LM-M24/50/4.0-Z 24.4 50 4

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
