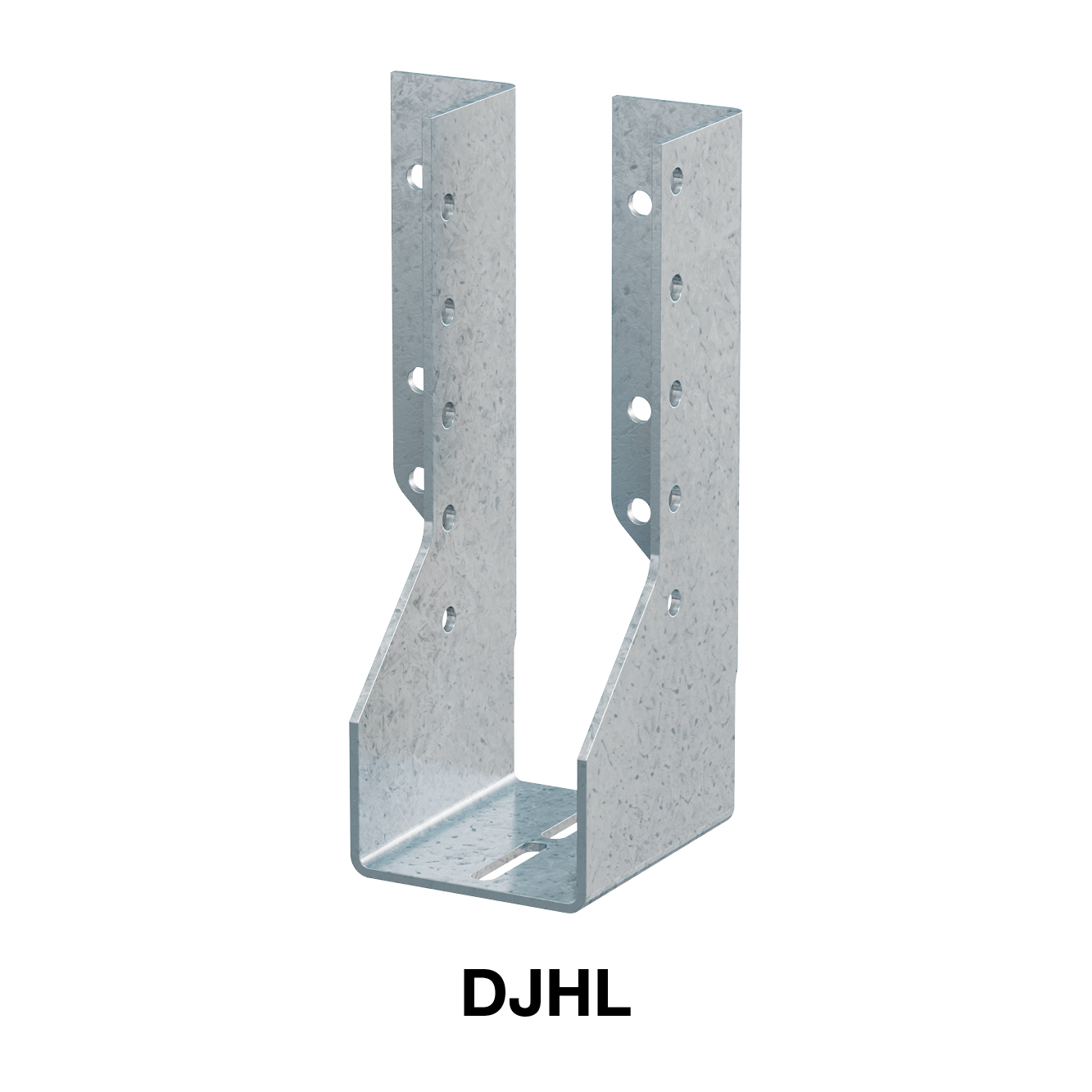

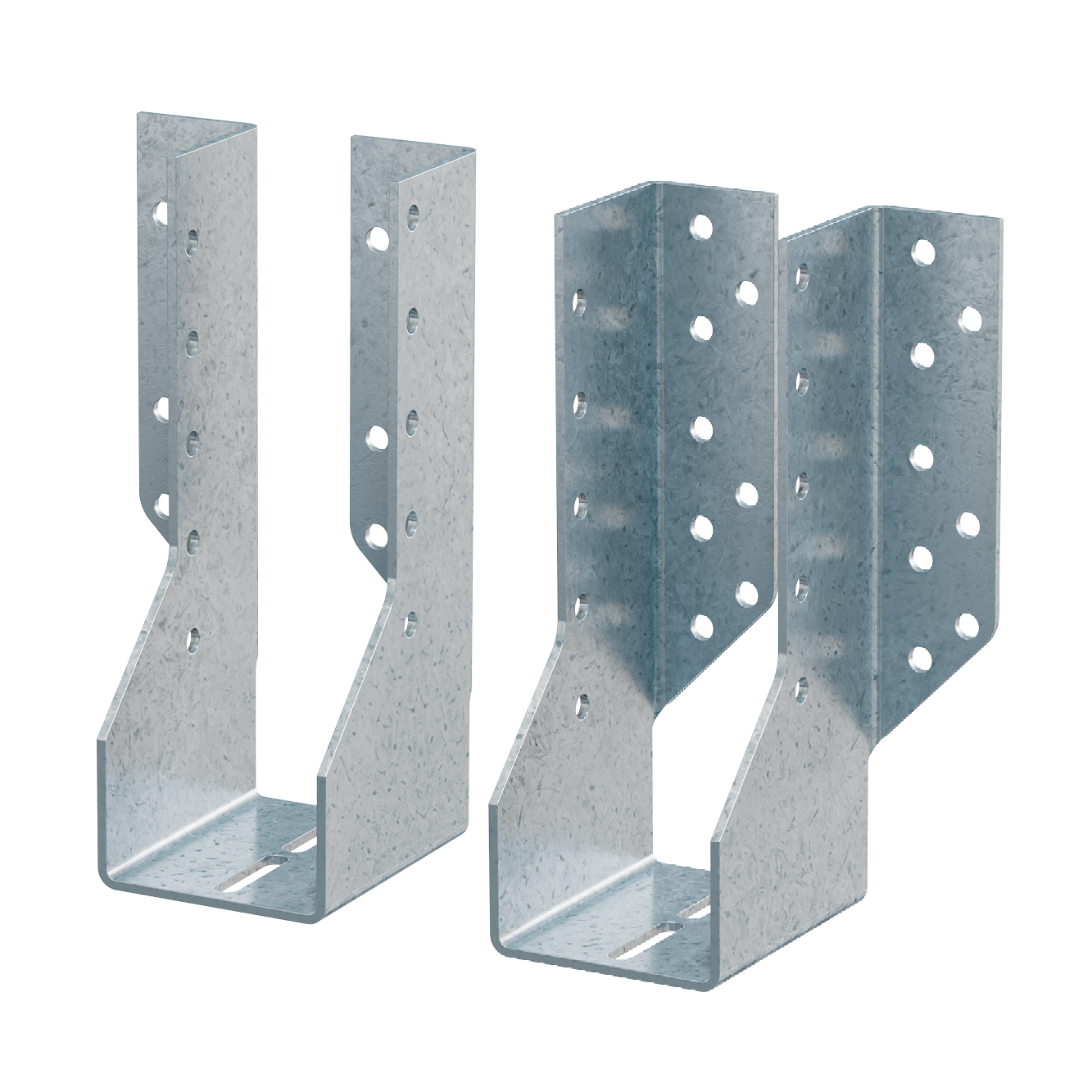

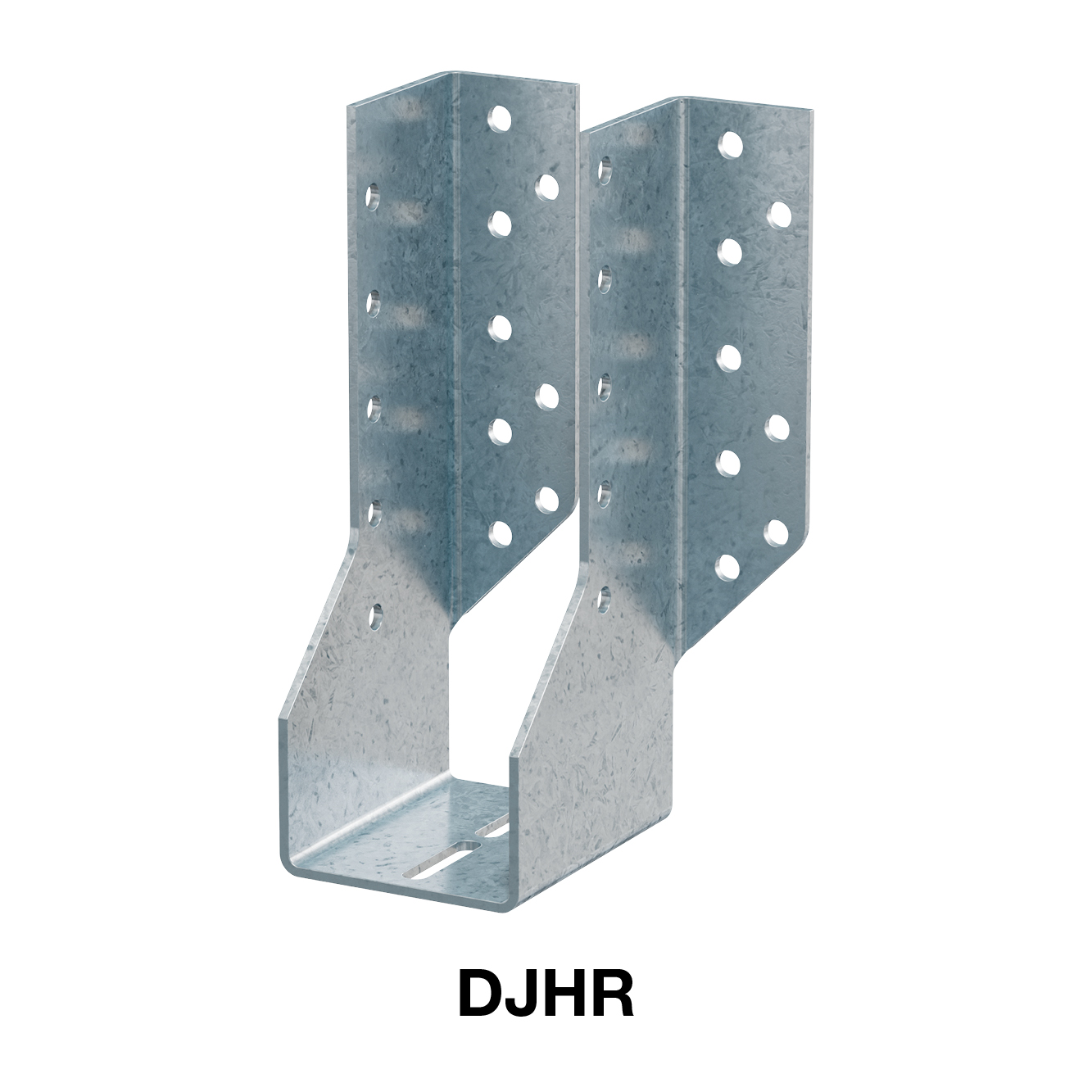

DJH R/L -Z
Sabot sécable pour l'extérieur - ZPRO
Le sabot DJHR/L-Z et son revêtement ZPRO, est l’alliance parfaite entre durabilité et flexibilité pour vos aménagements extérieurs. Il est sécable avant la pose pour s'adapter aux largeurs de bois porté entre 45 et 160 mm et possède une aile intérieure pour une fixation en extrémité de porteuse.

Nouveautés

Classe service 3

Exterieur

ZPRO
Présentation
Caractéristiques
Matière
- Acier galvanisé S250GD + ZPro,
- Le revêtement ZPro correspond à une épaisseur de zinc d'environ 55 µm.
Domaines d'utilisations
Les sabots DJHR/L-Z conviennent pour un usage extérieur:
- Terrasses,
- Aménagements extérieurs...
Avantages
- Sécable avant la pose pour s’adapter aux largeurs de bois porté entre 45 et 160 mm,
- Convient pour un usage extérieur : terrasses, aménagements extérieurs, etc.,
- Configurations multiples rapides à installer avec les vis connecteurs CSA-Z, sans pré-perçage.
- Fabriqué en France.
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé...
- Porté : bois massif, bois composite, bois lamellé-collé...
Données techniques

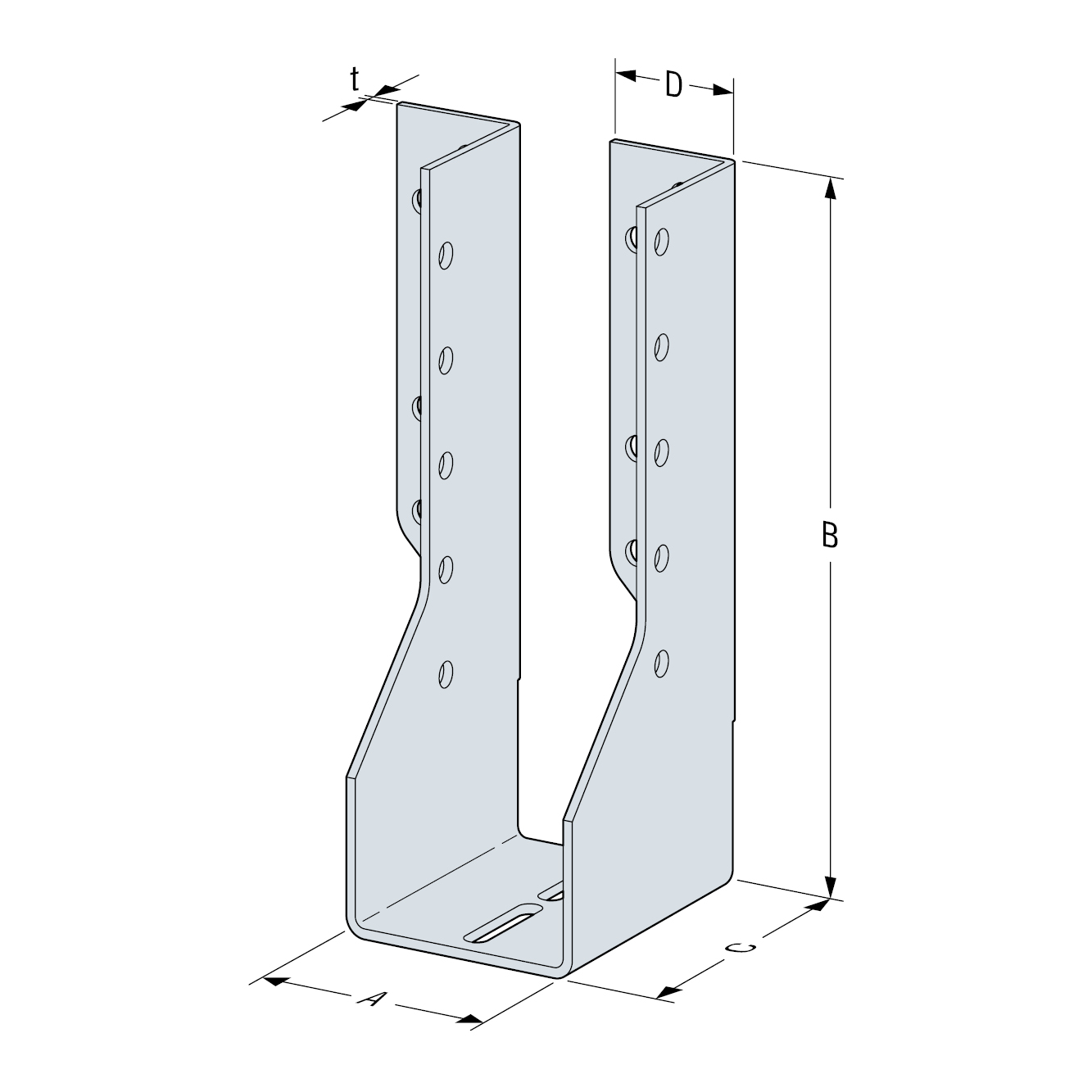

Dimensions
| Référence | Dimensions des connecteurs | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensions[mm] | Section de bois[mm] | Perçages sur porteur | Perçages sur porté | ||||||||
| A[mm] | B[mm] | C[mm] | D[mm] | t[mm] | Largeur | Hauteur | Rond | Rond | |||
| Min.[mm] | Max.[mm] | Min.[mm] | Max.[mm] | Ø5 | Ø5 | ||||||
| DJHL137/46Z | 46 | 137 | 60 | 28 | 2 | 45 | 160 | 147 | 205 | 16 | 10 |
| DJHR137/46Z | 46 | 137 | 60 | 28 | 2 | 45 | 160 | 147 | 205 | 16 | 10 |
| DJHL167/46Z | 46 | 167 | 60 | 28 | 2 | 45 | 160 | 177 | 250 | 18 | 12 |
| DJHR167/46Z | 46 | 167 | 60 | 28 | 2 | 45 | 160 | 177 | 250 | 18 | 12 |

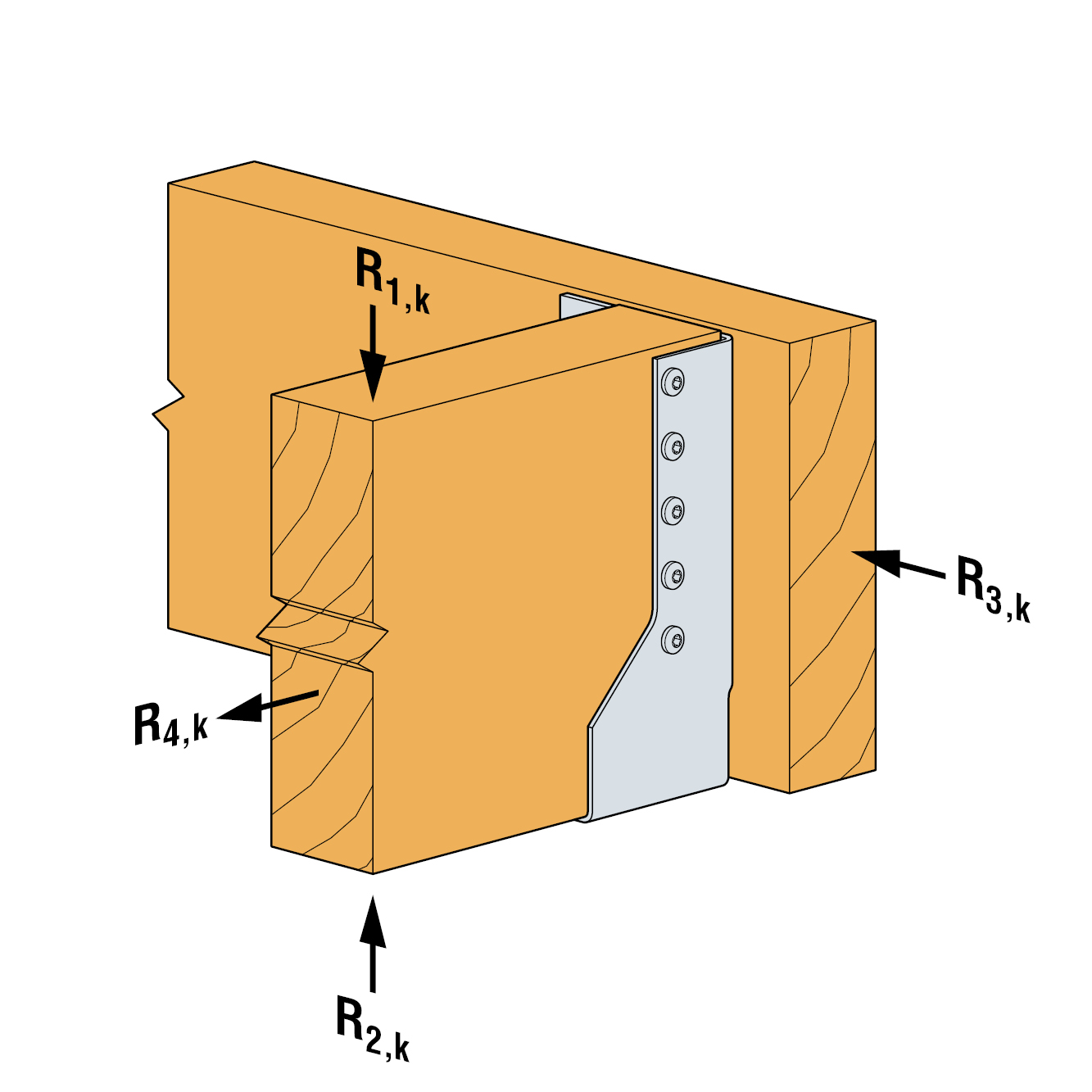

Valeurs Caractéristiques - Solive sur poutre - Clouage total
| Référence | Capacité du platelage | |||
|---|---|---|---|---|
| Valeurs Caractéristiques - Bois sur bois - Clouage total[kN] | ||||
| Fixations | Valeurs Caractéristiques - Bois de classe C24[kN] | |||
| Porté | Porteur | R₁,ₖ | R₂,ₖ | |
| Qté | Qté | CSA5.0x35Z | CSA5.0x35Z | |
| DJHL137/46Z | 10.0 | 16.0 | 13.4 | 9.1 |
| DJHR137/46Z | 10.0 | 16.0 | 13.4 | 9.1 |
| DJHL167/46Z | 12.0 | 18.0 | 18.2 | 9.1 |
| DJHR167/46Z | 12.0 | 18.0 | 18.2 | 9.1 |
* NOTE: dimensions des bois porteurs et portés:
DJHR/L137: Porteur ( l > 45mm; L = 145mm), Porté (section mini : 45x145mm)
DJHR/L167 : Porteur (l > 60mm ; L = 200mm), Porté (section mini : 45x200mm)
Installation
Montage
Fixations
- CSA5.0x35Z,
- CSA5.0x40Z.

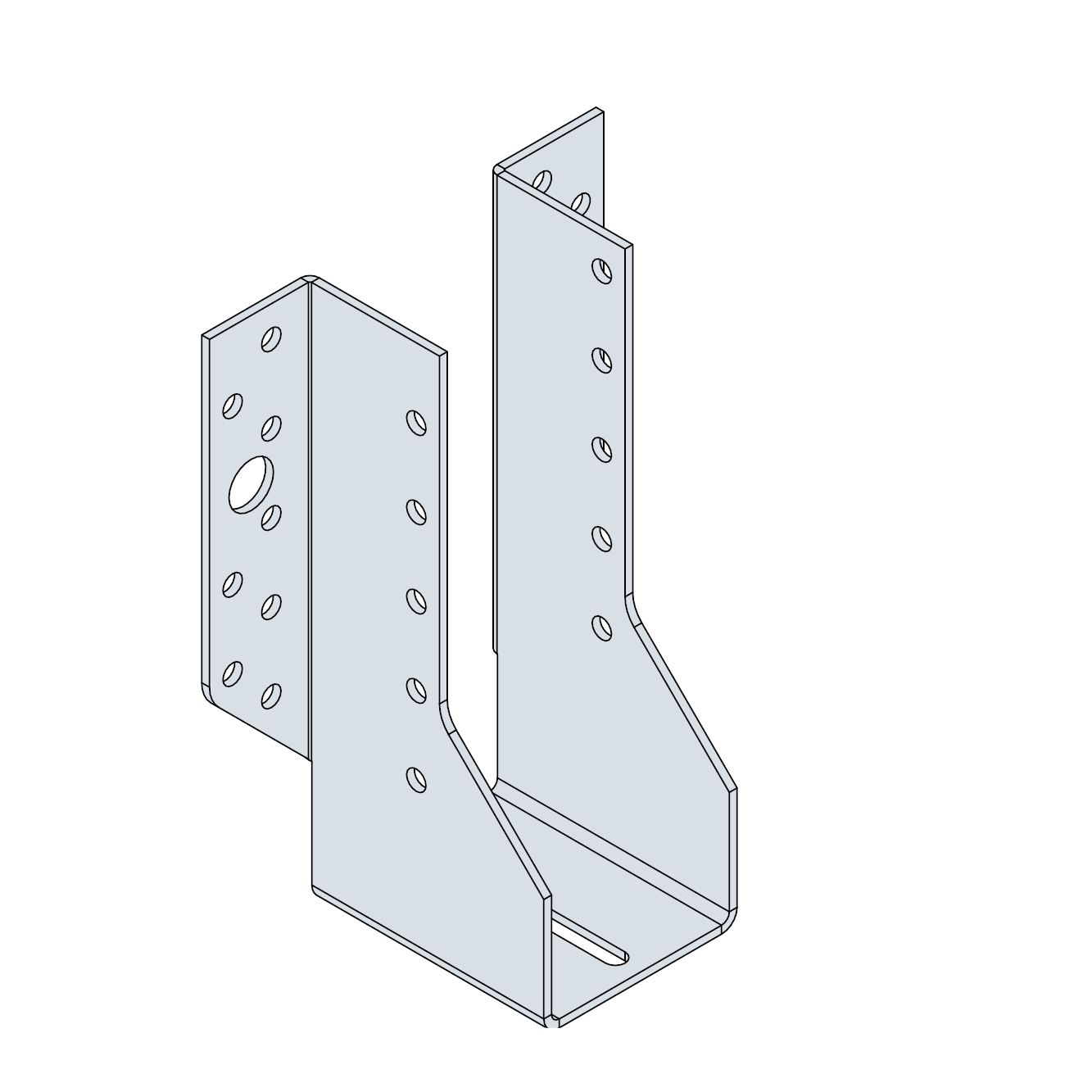

Mise en oeuvre
- Tracer l’emplacement de la poutre portée sur le porteur,

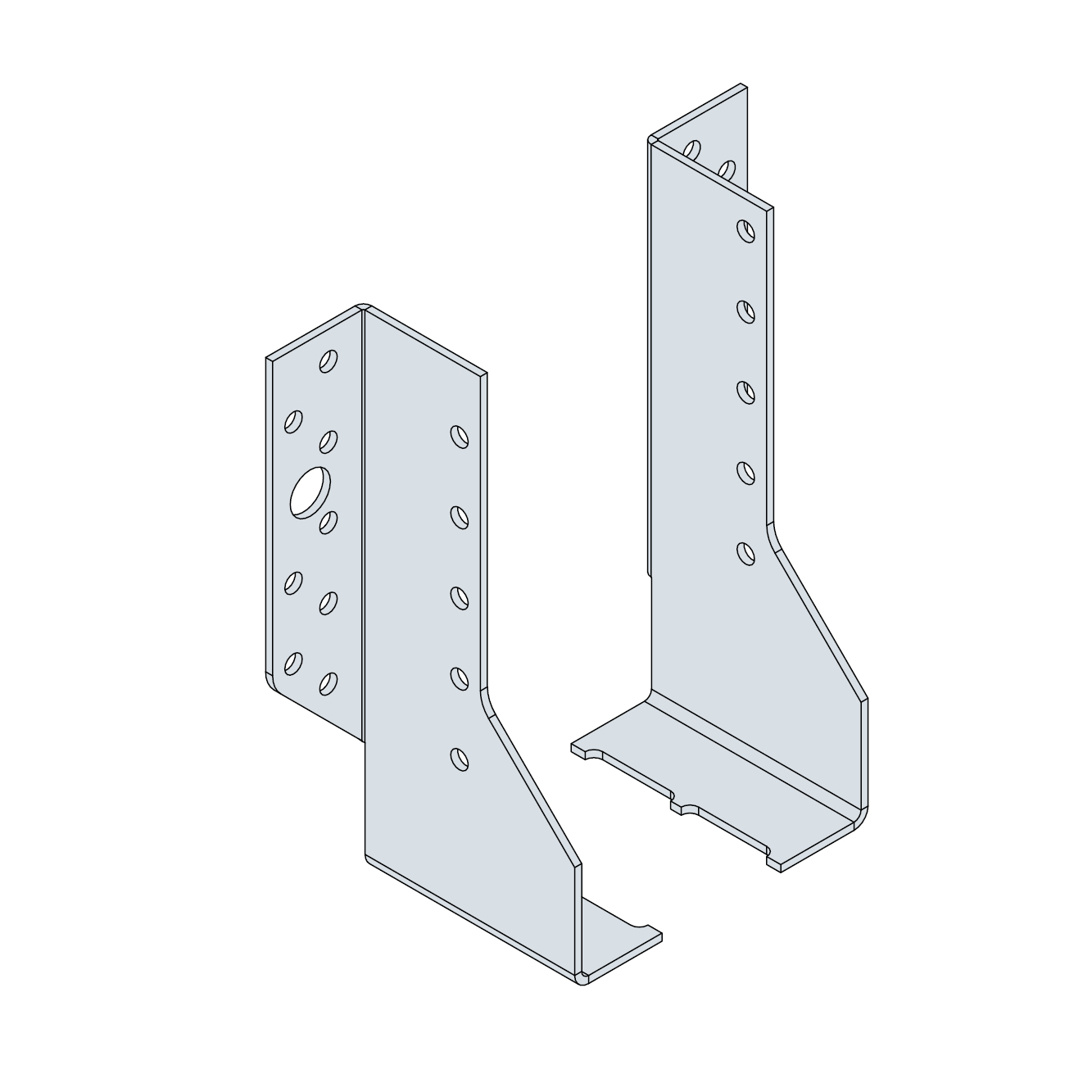

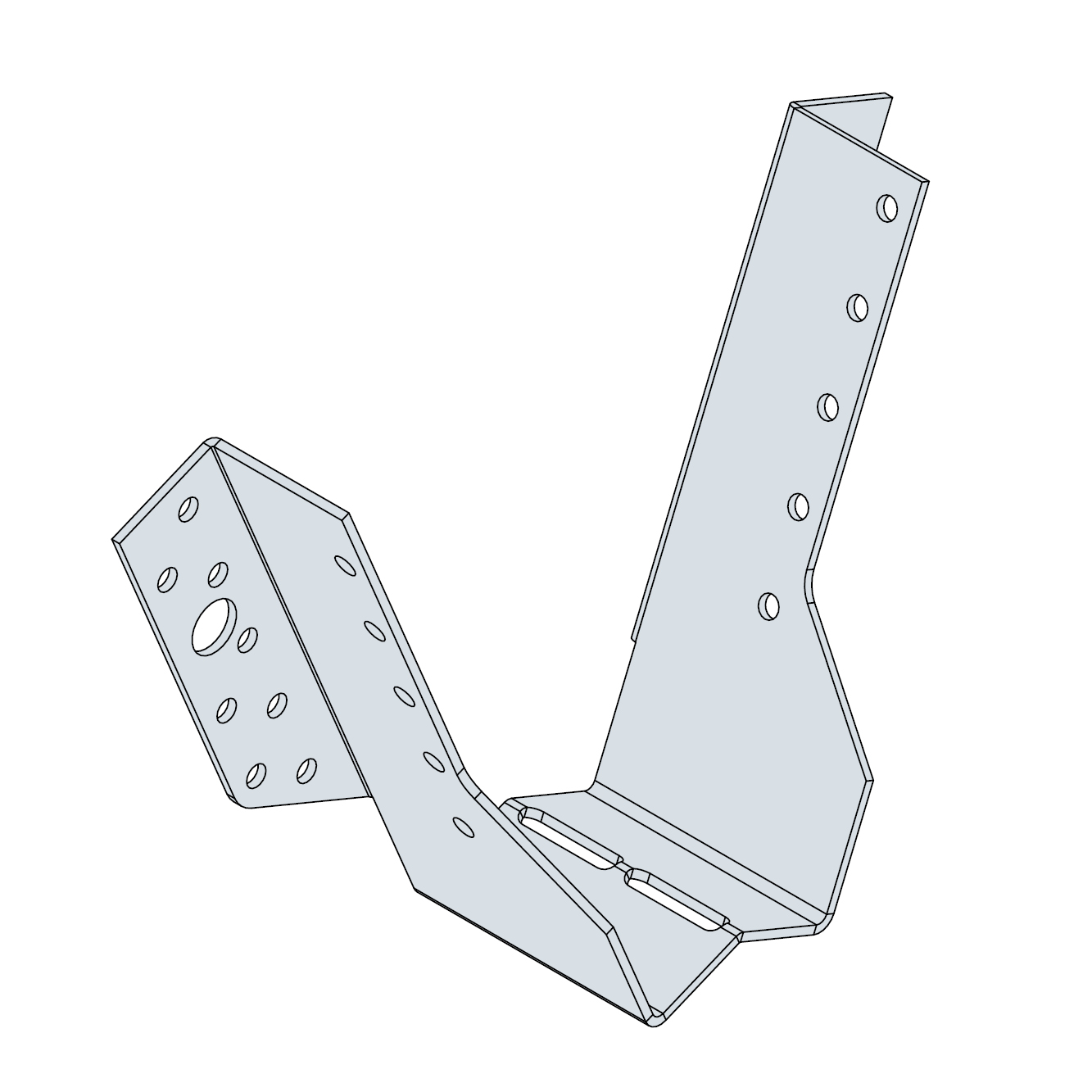

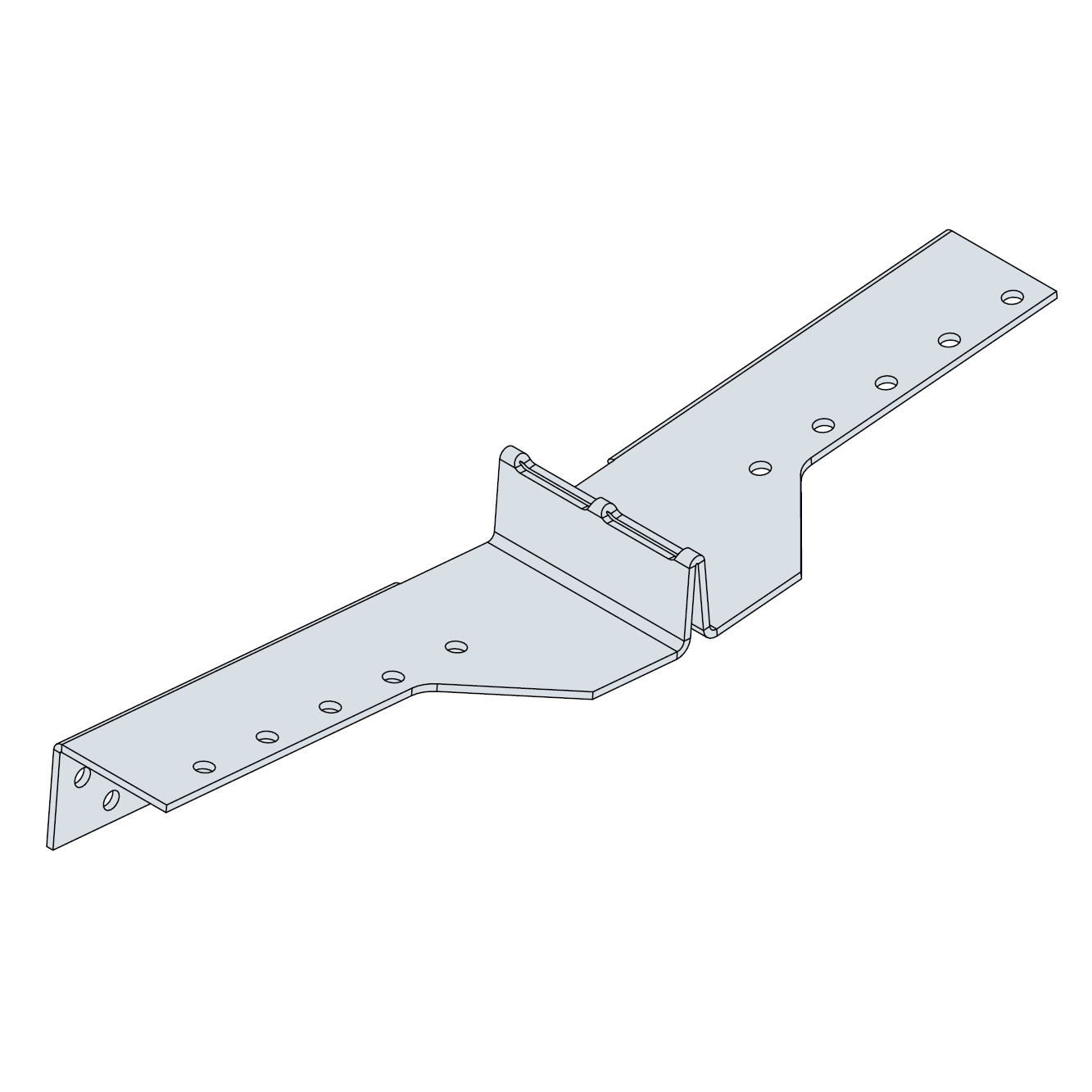

- Présenter le sabot et le diviser en deux partie par la ligne de perçages oblongs si cela est nécessaire,
- Fixer les ailes de chaque côté suivant le plan de clouage choisi,
- Présenter la poutre portée dans le sabot et la fixer suivant le plan de clouage choisi,
