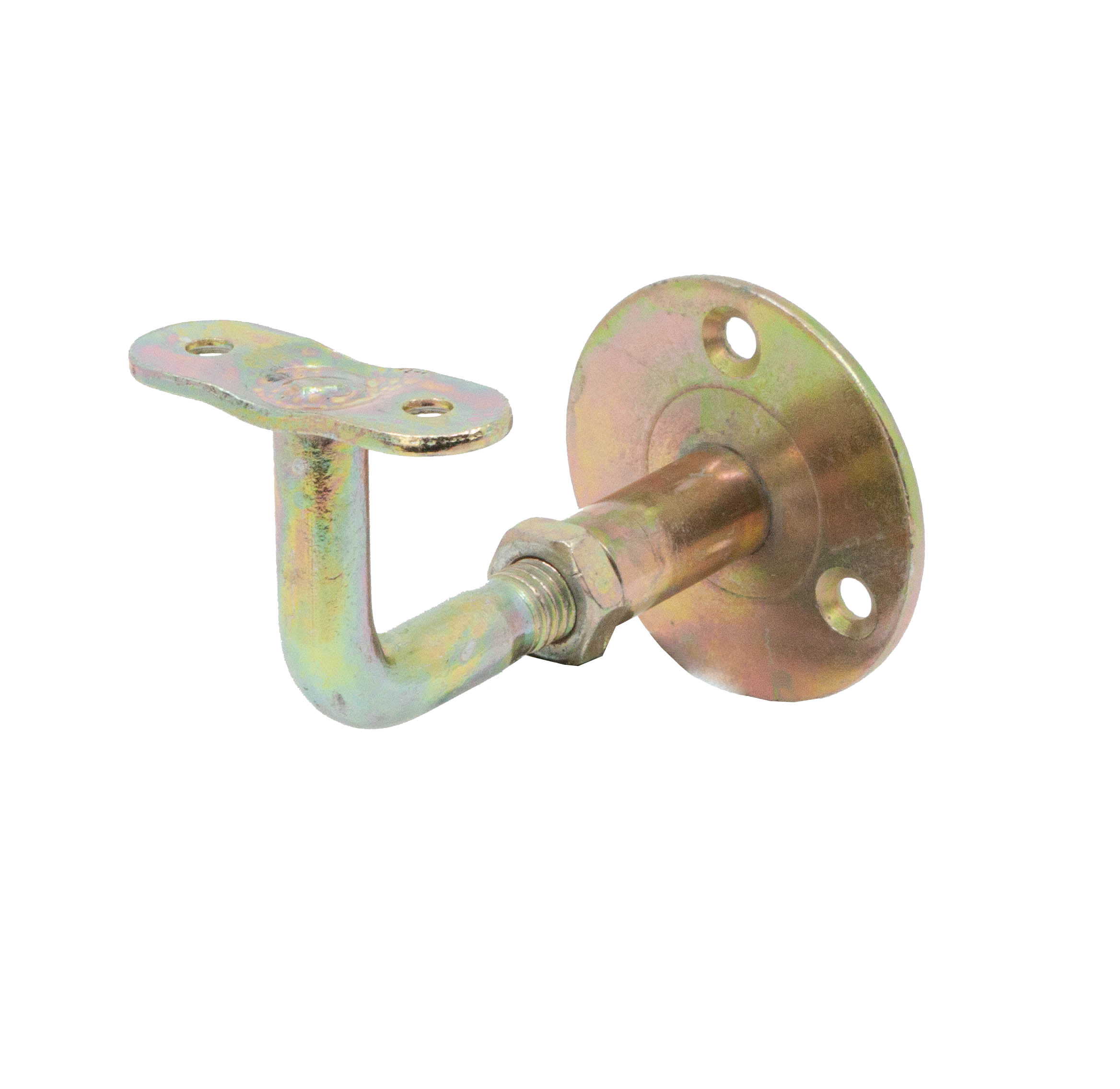

SRR

Support de rampe coudé réglable

Les supports de rampe SRR facilitent la mise en oeuvre de main courante.

Fiche technique
Classe service 2
Intérieur
Acier électrozingué 12µm

Présentation

Images


Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition électro-zinguée blanc suivant NF EN ISO 2081.

Avantages

  • Installation rapide et simple.

Application

Support

  • Porteur : bois, béton, acier, ...
  • Porté : bois massif, bois composite, lamellé-collé, profilés acier, aluminium, ...

Domaines d'utilisation

  • Support de rampe,
  • Support de main courante, ...

Données techniques

Dimensions


Dimensions

Références Dimensions [mm] Perçages [mm]
A B C D Nombre Diamètre
SRRØ615580 à 100445Ø6

Installation

Montage

Fixations

Support bois :

  • Vis autoforeuses.

Support béton :

  • Chevilles.

Support acier :

  • Boulons.

Pièce portée :

  • Vis autoforeuses.

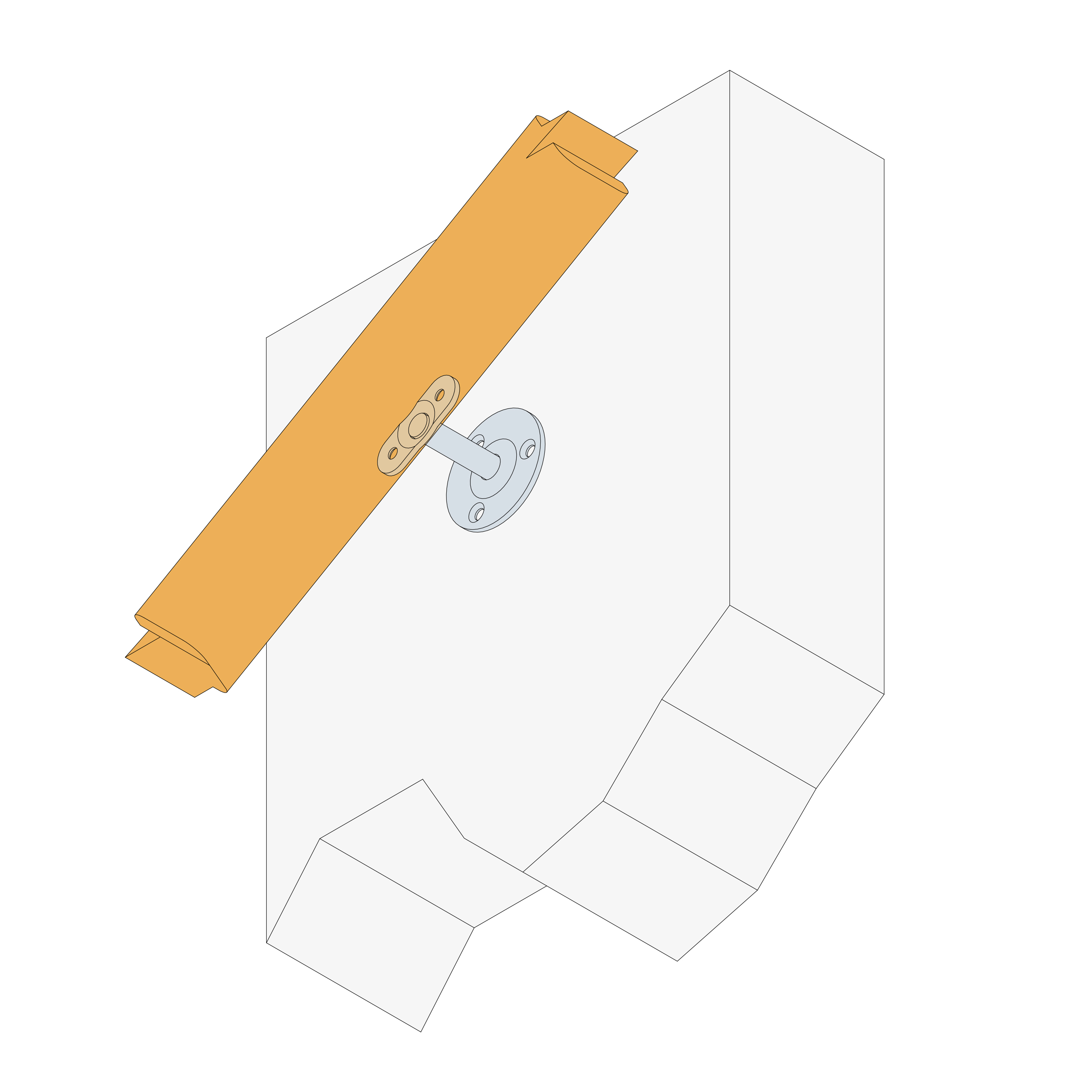

Installation

  1. Positionner le support de rampe sur le porteur.
  2. Fixer le support de rampe au porteur.
  3. Présenter la rampe à fixer.
  4. Fixer la rampe au support de rampe.
