SRC

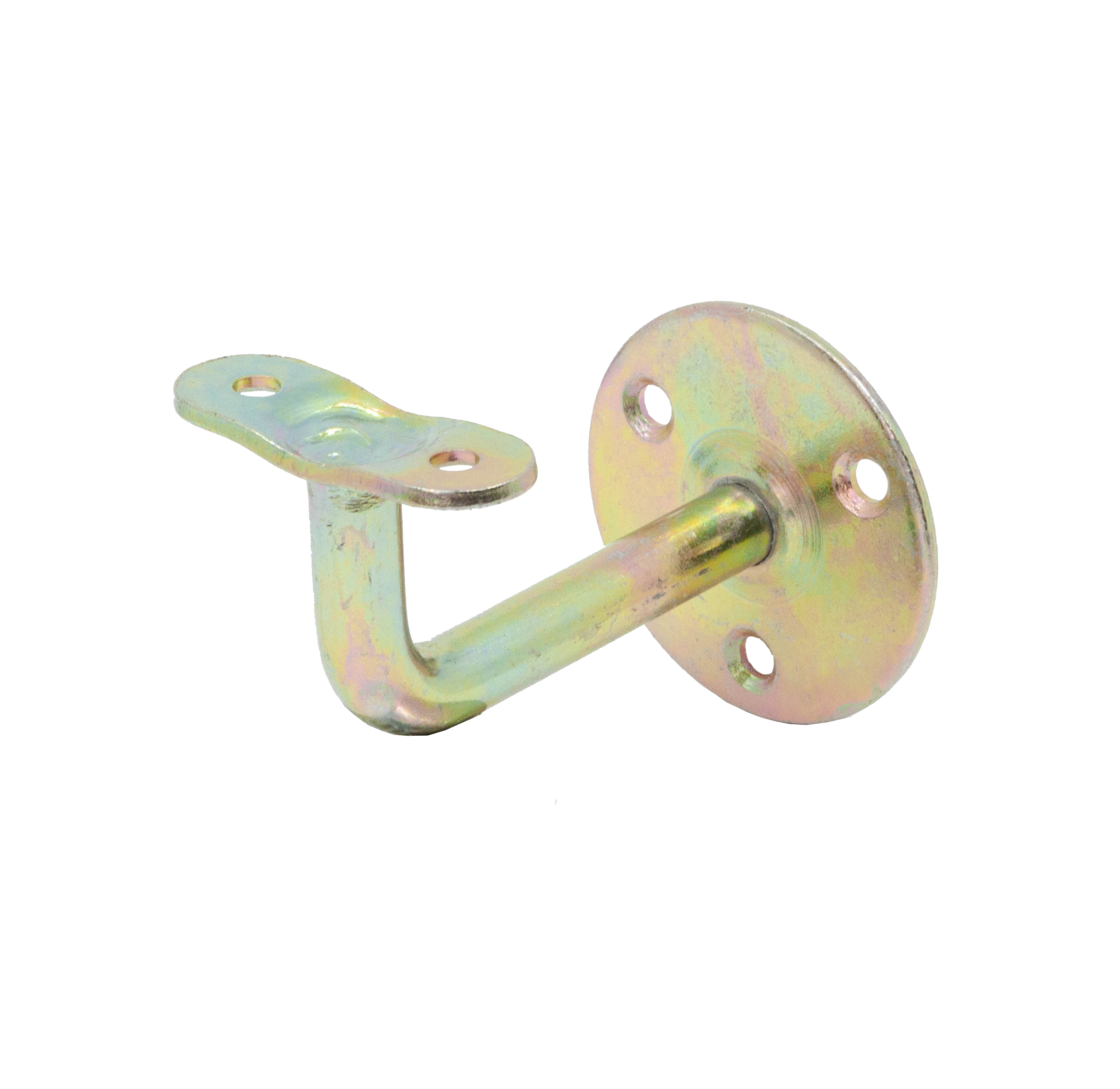

Support de rampe coudé

Les supports de rampe SRC facilitent la mise en oeuvre de main courante.

Classe service 2
Intérieur
Acier électrozingué 12µm

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition électro-zinguée blanc suivant NF EN ISO 2081.

Avantages

  • Installation rapide et simple.

Application

Support

  • Porteur : bois, béton, acier, ...
  • Porté : bois massif, bois composite, lamellé-collé, profilés acier, aluminium, ...

Domaines d'utilisation

  • Support de rampe,
  • Support de main courante, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages [mm]
A B C D Nombre Diamètre
SRC Ø61 55 82 44 5 Ø6

Installation

Montage

Fixations

Support bois :

  • Vis autoforeuses.

Support béton :

  • Chevilles.

Support acier :

  • Boulons.

Pièce portée :

  • Vis autoforeuses.

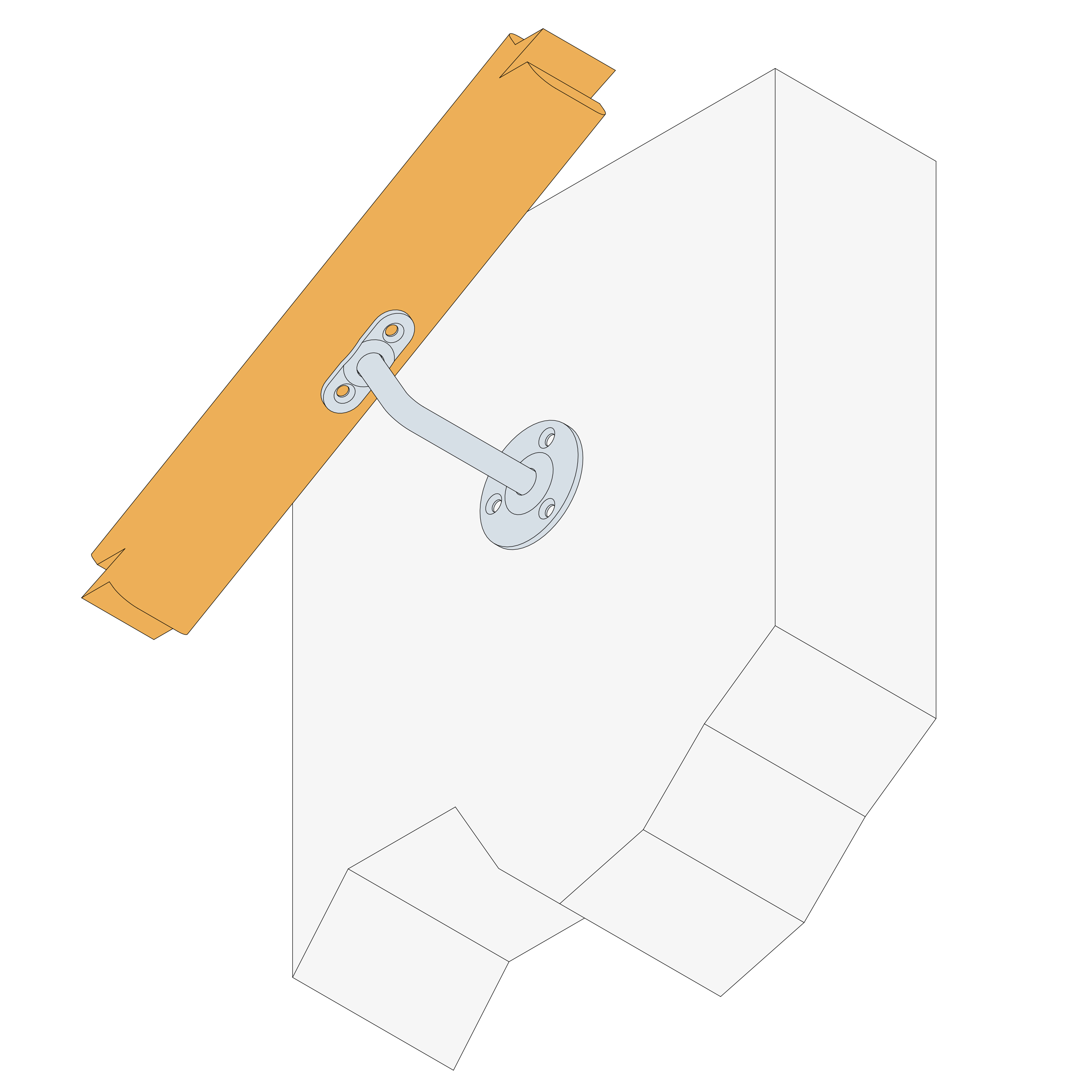

Installation

  1. Positionner le support de rampe sur le porteur.
  2. Fixer le support de rampe au porteur.
  3. Présenter la rampe à fixer.
  4. Fixer la rampe au support de rampe.

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
