SDWS

Vis à bois de construction extérieur

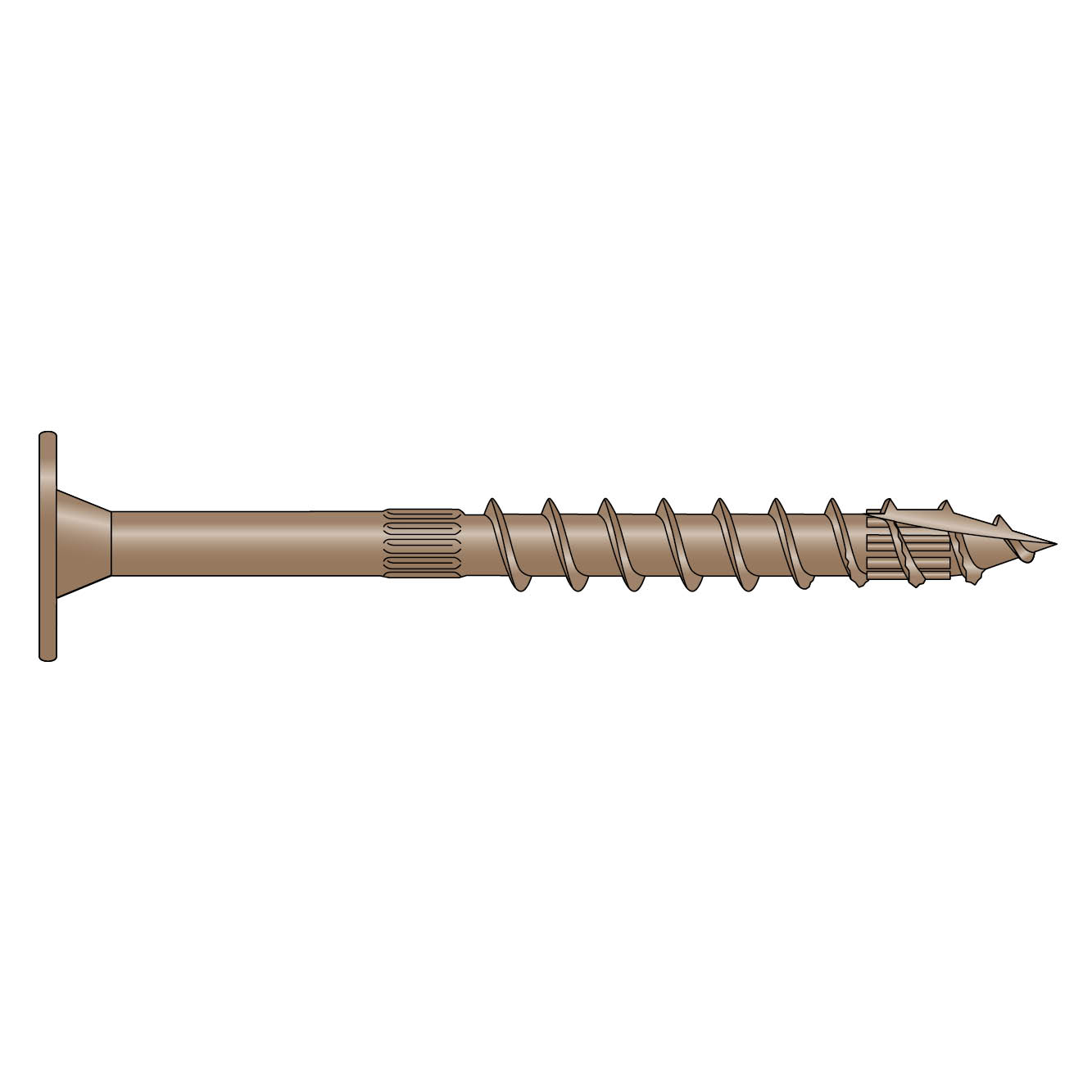

La vis à bois de construction SDWS a été spécialement conçue pour l’assemblage d’éléments bois en extérieur grâce à une finition double barrière.

Marquage CE
Classe service 3
Revêtement double barrière
Exterieur

Présentation

Images

Caractéristiques

Matière

  • Acier trempé et revêtement double barrière.

Avantages

  • Tête plate : réduit les problèmes de manipulation et d'installation,
  • Alésoir : évite la chauffe de la vis lors de l'installation,
  • Filetage partiel : serrage optimal des différents plis entre eux,
  • Haute performance au cisaillement : autorise un espacement entre vis plus important,
  • Pas de pré-perçage nécessaire.

Application

Support

  • Bois d'ossature,
  • Bois massif.

Domaines d'utilisation

  • Fixation d'éléments bois multiples (montants d'ossature, ...).

Données techniques

Dimensions

Dimensions

Références Dimensions  [mm]
d l dh d1 lg Embout
SDWS22300DB-R50 8 75 19.4 5.2 37 T-40
SDWS22400DB-R50 8 100 19.4 5.2 59 T-40
SDWS22500DB-R50 8 126 19.4 5.2 69 T-40
SDWS22600DB-R50 8 151 19.4 5.2 69 T-40
SDWS22800DB-R50 8 202 19.4 5.2 69 T-40
SDWS221000DB-R50 8 252 19.4 5.2 69 T-40

Propriétés caractéristiques

Références Moment d’écoulement plastique caractéristique [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN] Résistance caractéristique à la torsion - ftor,k [ftor.k] [Nm]
SDWS22300DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS22400DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS22500DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS22600DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS22800DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS221000DB-R50 17.4 13.2 21.4 21.4 24.2

Installation

Montage

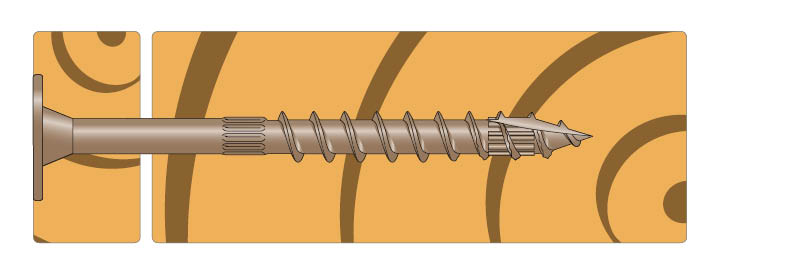

Installation

  • Les vis SDWS s'installent facilement avec une visseuse basse vitesse (vitesse inférieure ou égale à 2500 trs/min) et un embout T40 (fourni dans chaque boîte de vis),
  • Aucun pré-perçage n'est nécessaire,
  • Pour éviter les autres éléments d'assemblages ou les défauts du bois, les vis peuvent être déplacées jusqu'à 75 mm,
  • La fixation en quinconce n'est pas obligatoire : performance identique si un seul côté est chargé.

Abaques

Résistances caractéristiques - Bois / Bois

Références Résistances caractéristiques - Bois / Bois C24
Axial Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN] Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN]
t1 [mm] Rax.k [kN] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm]
SDWS22300DB-R50 40 3.41 3.21 3.26 3.05 - - - - 3.21 3.26 3.05 - - - -
SDWS22400DB-R50 43 5.49 3.74 3.95 3.97 - - - - 3.74 3.95 3.97 - - - -
SDWS22500DB-R50 60 6.35 3.95 4.17 4.19 4.19 - - - 3.95 4.17 4.19 4.19 - - -
SDWS22600DB-R50 85 6.35 3.95 4.17 4.19 4.19 4.19 4.19 - 3.95 4.17 4.19 4.19 4.19 4.19 -
SDWS22800DB-R50 137 6.35 3.95 4.17 4.19 4.19 4.19 4.19 4.19 3.95 4.17 4.19 4.19 4.19 4.19 4.19
SDWS221000DB-R50 186 6.35 3.95 4.17 4.19 4.19 4.19 4.19 4.19 3.95 4.17 4.19 4.19 4.19 4.19 4.19

Ces résistances sont valables pour :

  • Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
  • Une vis dont l'axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.

Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l'épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :

  • Axe de l'effort à 0° du fil des deux bois Rv, 0°, k
  • Axe de l'effort à 90° du fil des deux bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l'élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l'EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - Acier / Bois

Références Résistances caractéristiques - Acier / Bois C24
Axial [Rax.st.k] [kN] Cisaillement plaque mince Cisaillement plaque épaisse
Rv.0.st.k [kN] Rv.90.st.k [kN] Rv.0.st.k [kN] Rv.90.st.k [kN]
SDWS22300DB-R50 3.41 3.45 3.45 4.53 4.53
SDWS22400DB-R50 5.49 3.97 3.97 5.05 5.05
SDWS22500DB-R50 6.35 4.19 4.19 5.26 5.26
SDWS22600DB-R50 6.35 4.19 4.19 5.26 5.26
SDWS22800DB-R50 6.35 4.19 4.19 5.26 5.26
SDWS221000DB-R50 6.35 4.19 4.19 5.26 5.26

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5xd) pour les configurations suivantes :

  • Axe de l'effort à 0° du fil des/du bois Rv, 0°, k
  • Axe de l'effort à 90° du fil des/du bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d'acier intermédiaires peuvent être obtenues par intérpolation entre les valeurs pour plaque acier mince et épaisse.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Muralière / Montant

Références Résistances caractéristiques - Muralière bois / Montant C24
Épaisseur mini. du montant [mm] Distance mini. de la rive inférieure de la muralière a4,c [mm] Résistance au cisaillement en fonction de l'épaisseur de la muralière t1 [Rv.90-0.k] [kN]
35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] 90 [mm] ≥100 [mm]
SDWS22300DB-R50 46 23 3.45 3.26 2.93 - - - - -
SDWS22400DB-R50 46 23 3.97 3.97 3.92 - - - - -
SDWS22500DB-R50 46 23 4.19 4.19 4.19 4.19 - - - -
SDWS22600DB-R50 46 23 4.19 4.19 4.19 4.19 4.19 4.19 4.07 -
SDWS22800DB-R50 46 23 4.19 4.19 4.19 4.19 4.19 4.19 4.19 4.19
SDWS221000DB-R50 46 23 4.19 4.19 4.19 4.19 4.19 4.19 4.19 4.19

Certification

Déclaration de performance (DoP)

Acheter en ligne

France

SDWS221000DB-R50

SDWS22300DB-R50

SDWS22400DB-R50

SDWS22500DB-R50

SDWS22600DB-R50

SDWS22800DB-R50

Belgium

SDWS221000DB-R50

SDWS22300DB-R50

SDWS22400DB-R50

SDWS22500DB-R50

SDWS22600DB-R50

SDWS22800DB-R50
