Vis

SWD

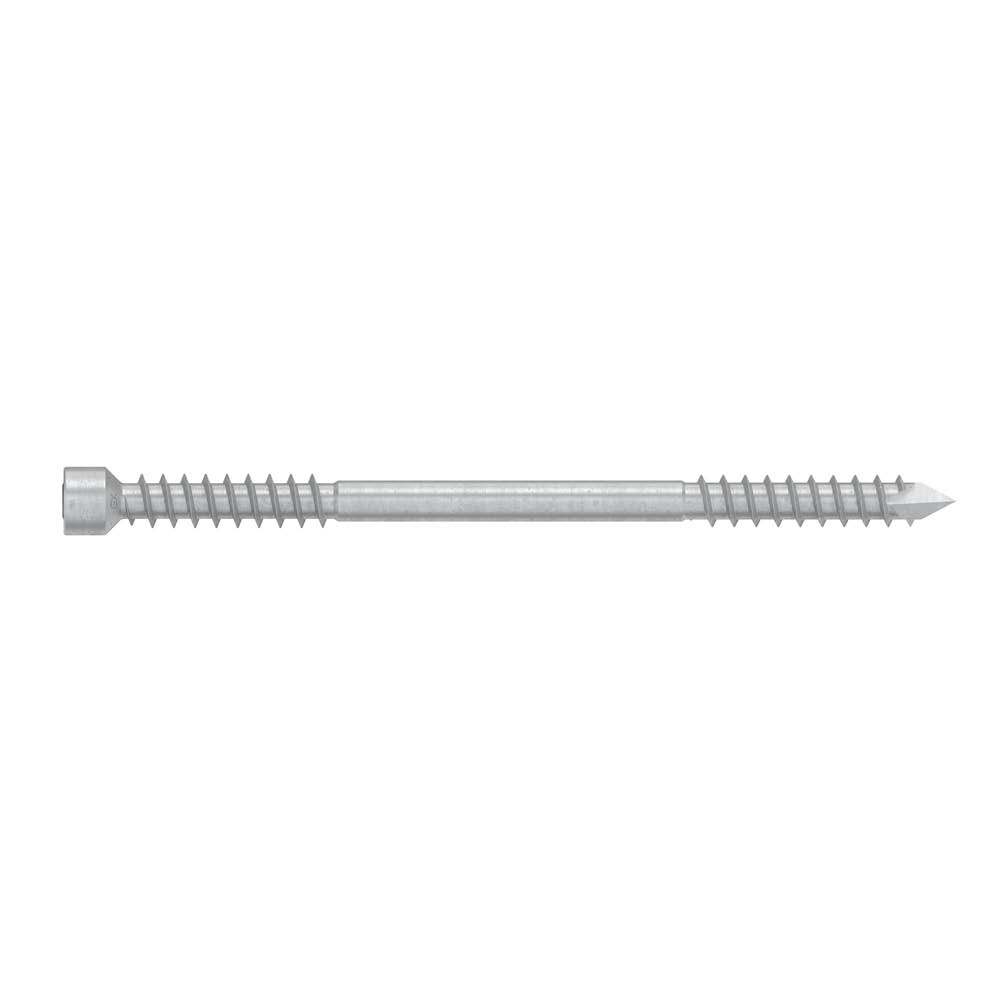

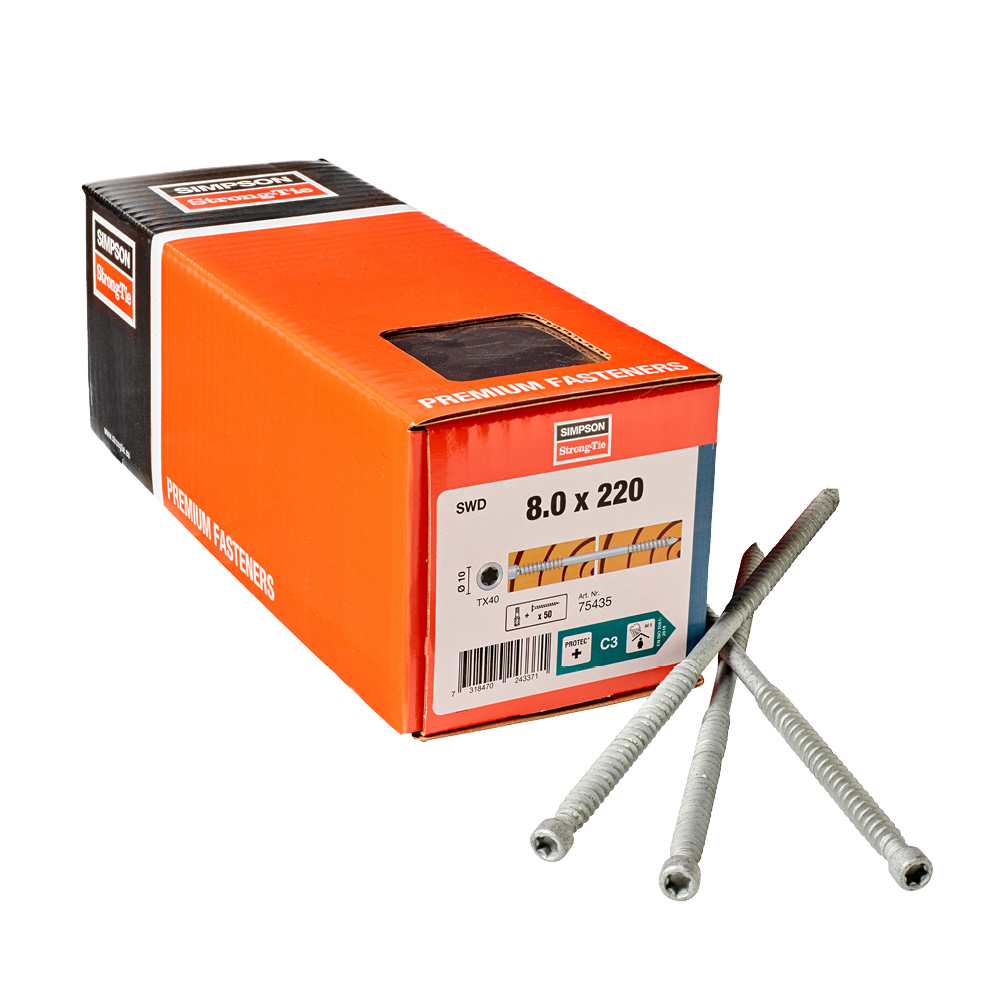

Vis à bois structurelle à double filetage différencié

La vis structurelle à double filetage différencié SWD de la gamme Solid-Drive™ a été développée pour lier et assurer un serrage optimal entre deux éléments bois. Les vis SWD sont adaptées pour une installation inclinée, comme les paires de vis croisées.

Fiche technique

Marquage CE

ETA

EPD

Protec® +

Classe service 2

Exterieur

Fastener Designer

SWD_SSTBP_homepage_PL_pl

SWD_SSTBP_homepage_LV_en

SWD_SSTBP_homepage_NO_no

SWD_SSTBP_homepage_DK_da

Présentation

Images

Caractéristiques

Avantages

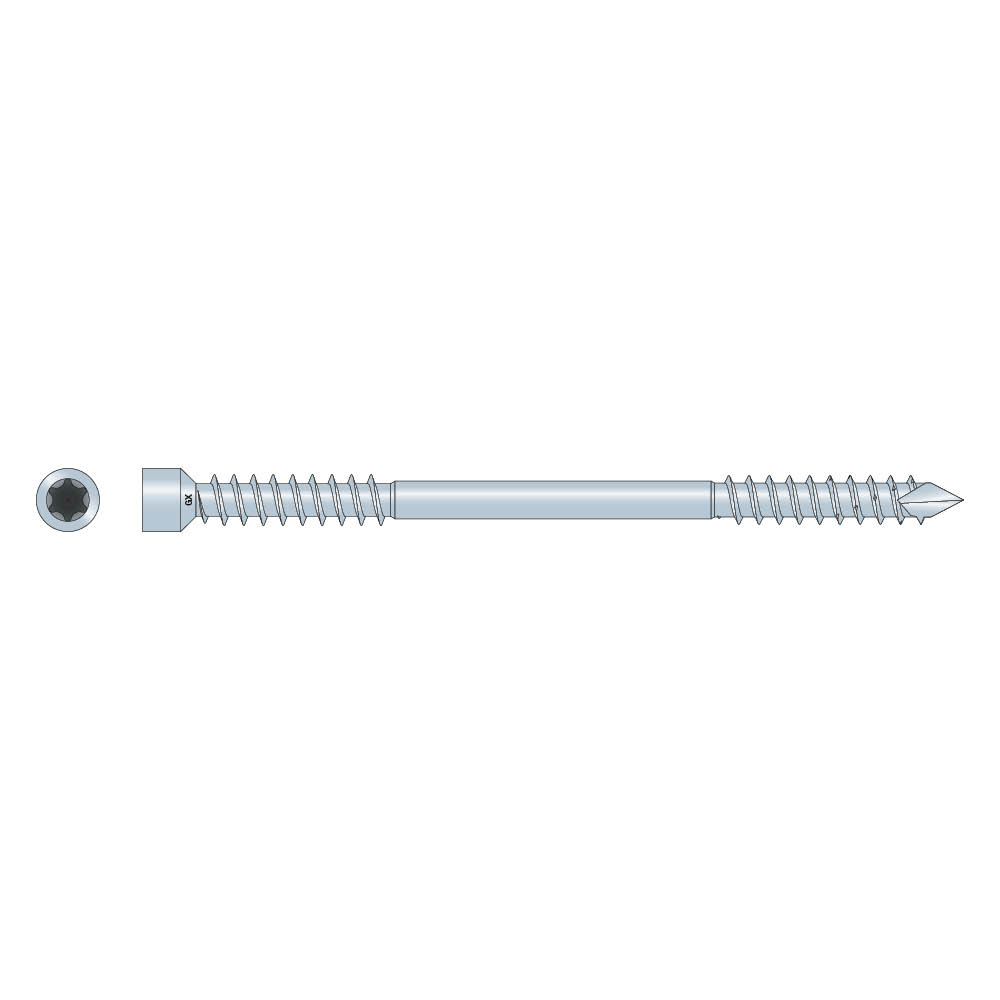

Petite tête cylindrique qui diminue l'éclatement du bois et permet des assemblages invisibles,
Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts,
Revêtement Protec+ pour une utilisation en extérieur abrité, résistant aux frictions dues à l’installation et aux fortes charges des applications structurelles
Pointe biseautée permettant des installations inclinées,

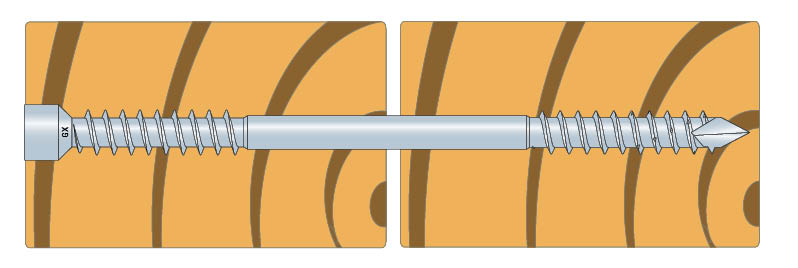

Le double filetage différencié permet de serrer les éléments bois entre eux.
Les vis SWD sont adaptées pour une installation inclinée, comme les paires de vis croisées. Afin d’assurer la mise en place de votre vis avec la bonne inclinaison, vous pouvez utiliser le gabarit de vissage GSCREW

Matière

Revêtement Protec+.

Application

Liaison entre murs CLT, plancher CLT sur mur CLT, panneau CLT sur poutre,
Panneau sur mur, assemblage mi-bois, ossature bois.
Renforcement

Données techniques

Dimensions

Référence	Dimensions fixations[mm]
	Code article	Autre	Dimensions[mm]
	Code article	Qté par boîte	d[mm]	Longueur [L][mm]	dh[mm]	d1[mm]	lg₁ (sous tête)[mm]	lg₂ (côté pointe)[mm]	Embout[mm]
SWD6.5X65	75425	50.0	6.5	65	8	4	28	21.5	T-30
SWD6.5X90	75426	50.0	6.5	90	8	4	40	33.5	T-30
SWD6.5X130	75427	50.0	6.5	130	8	4	40	33.5	T-30
SWD6.5X160	75428	50.0	6.5	160	8	4	65	58.5	T-30
SWD6.5X190	75429	50.0	6.5	190	8	4	80	73.5	T-30
SWD6.5X220	75430	50.0	6.5	220	10	4	95	88.5	T-30
SWD8.0X90	75431	50.0	7.8	90	10	5.4	40	31.5	T-40
SWD8.0X130	75432	50.0	7.8	130	10	5.4	40	31.5	T-40
SWD8.0X160	75433	50.0	7.8	160	10	5.4	65	56.5	T-40
SWD8.0X190	75434	50.0	7.8	190	10	5.4	80	71.5	T-40
SWD8.0X220	75435	50.0	7.8	220	10	5.4	95	86.5	T-40
SWD8.0X245	75436	50.0	7.8	245	10	5.4	107.5	99	T-40
SWD8.0X275	75437	50.0	7.8	275	10	5.4	107.5	99	T-40
SWD8.0X300	75438	50.0	7.8	300	10	5.4	135	126.5	T-40
SWD8.0X330	75439	50.0	7.8	330	10	5.4	135	126.5	T-40

Propriétés caractéristiques

Référence	Paramètres des vis
	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique[Nm]	Paramètre de résistance caractéristique à l’arrachement - fₐₓ,ₖ,₉₀°[N/mm²]	Résistance caractéristique en traction - fₜₑₙₛ,ₖ[kN]	Résistance caractéristique à la torsion - fₜₒᵣ,ₖ[Nm]	Ratio de torsion
SWD6.5X65	12.4	13.7	14.5	12.6	≥ 1,5
SWD6.5X90	12.4	13.7	14.5	12.6	≥ 1,5
SWD6.5X130	12.4	13.7	14.5	12.6	≥ 1,5
SWD6.5X160	12.4	13.7	14.5	12.6	≥ 1,5
SWD6.5X190	12.4	13.7	14.5	12.6	≥ 1,5
SWD6.5X220	12.4	13.7	14.5	12.6	≥ 1,5
SWD8.0X90	26.8	13.1	25.3	27.7	≥ 1,5
SWD8.0X130	26.8	13.1	25.3	27.7	≥ 1,5
SWD8.0X160	26.8	13.1	25.3	27.7	≥ 1,5
SWD8.0X190	26.8	13.1	25.3	27.7	≥ 1,5
SWD8.0X220	26.8	13.1	25.3	27.7	≥ 1,5
SWD8.0X245	26.8	13.1	25.3	27.7	≥ 1,5
SWD8.0X275	26.8	13.1	25.3	27.7	≥ 1,5
SWD8.0X300	26.8	13.1	25.3	27.7	≥ 1,5
SWD8.0X330	26.8	13.1	25.3	27.7	≥ 1,5
SWD6.5	12.4	13.7	14.5	12.6	-
SWD8	26.8	13.1	25.3	27.7	-

Certification

Déclaration de performance (DoP)

fr-dop-e21-0670-02-s-2.pdf

Afficher l'historique

2022-08-26

fr-dop-e21-0670.pdf

Agrément technique européen (ATE)

eta-21-0670-2025-10-17.pdf

Afficher l'historique

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Bibliothèque CAO et BIM

Paquets ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplifié
IFC ZIP SAT ZIP SKP ZIP STL ZIP
