Vis

SWWZ

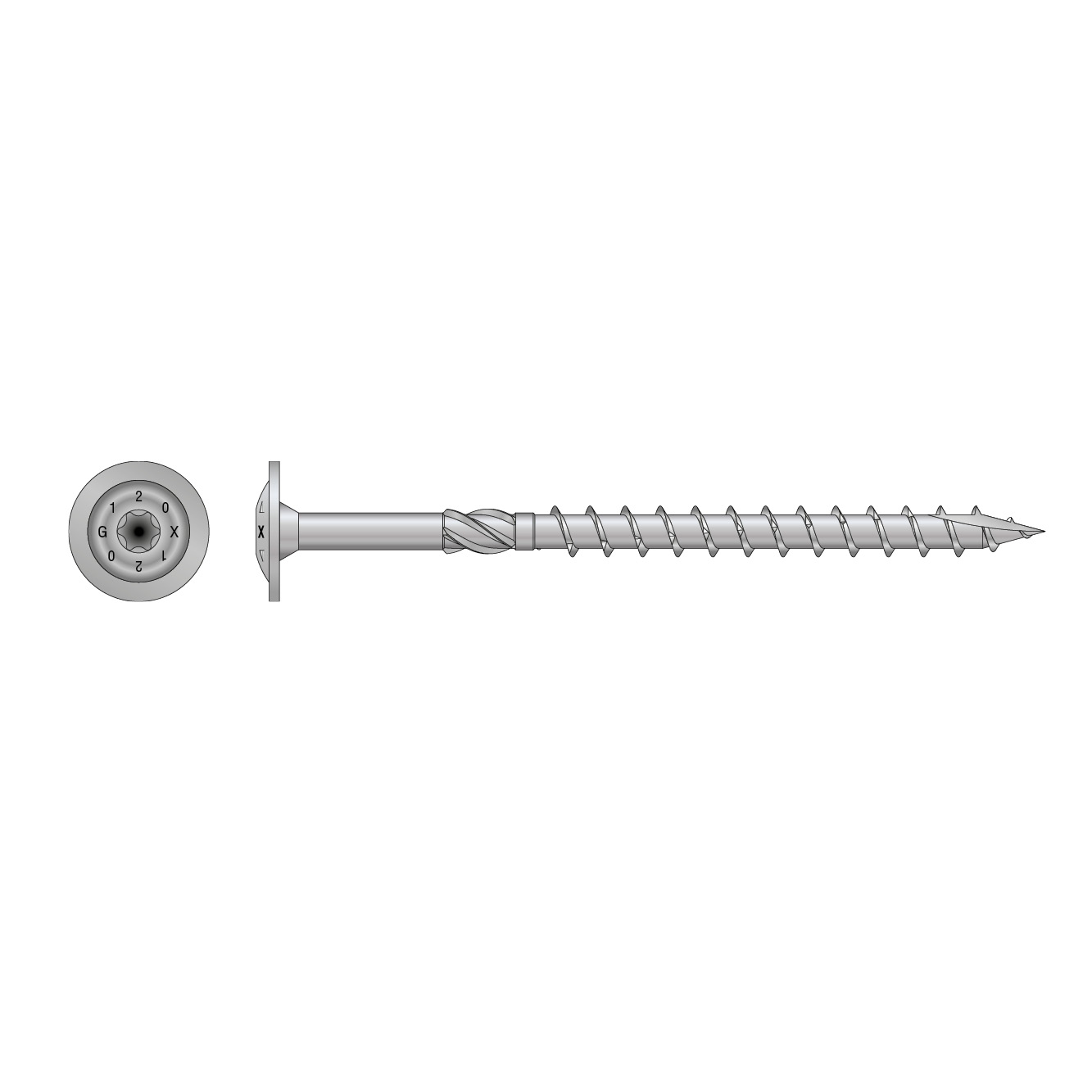

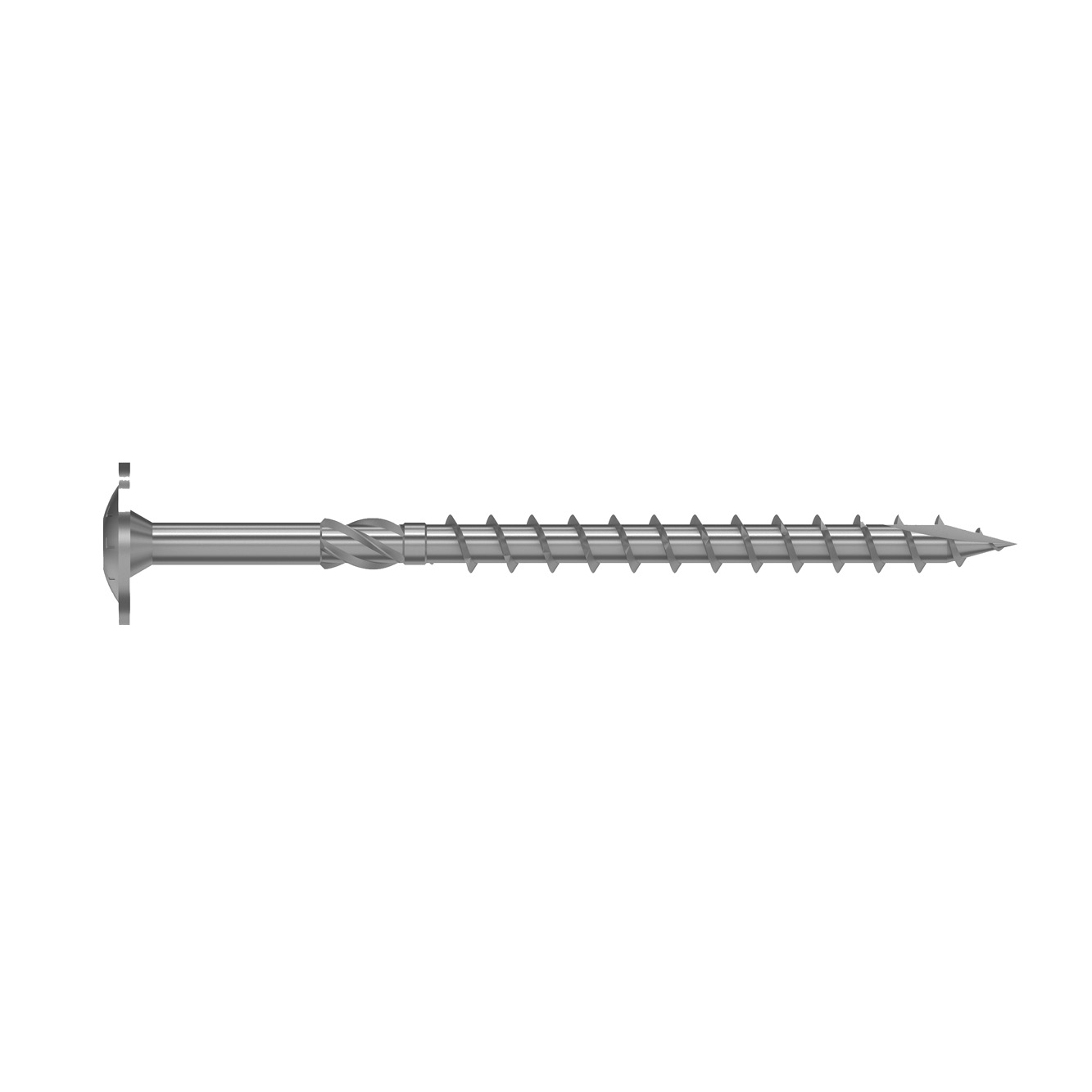

Vis à bois structurelle tête plate - Impreg+

Les vis à bois structurelles filetage partiel à tête plate SWWZ de la gamme Solid-Drive™ sont des vis disponibles en plusieurs dimensions et conçues pour les structures en CLT et lamellé-collé, ainsi que pour toutes vos structures bois en extérieur.
Ces vis structurelles à filetage partiel, en diamètre 6.0, 8.0 et 10.0 mm ont un fort pouvoir de serrage et disposent d'excellente résistances.
La tête large permet à la vis d'atteindre une grande résistance axiale. Le pré-perçage n'est pas obligatoire.

Fiche technique

Marquage CE

ETA

Nouveautés

Classe service 3

Impreg® +

Classe service 2

Exterieur

EPD

Présentation

Images

Caractéristiques

Revêtement Impreg+

Le revêtement Impreg⁺ est un traitement de surface inorganique et électrolytique, comprenant du zinc et du nickel. Grâce à cet alliage, le revêtement est très robuste et convient pour les environnements corrosifs.

Approuvée pour un environnement C4 sur une durée de 15 ans selon l'EN ISO 11997-1:2017, cycle B,
Respect des règles REACH, RoHS et ELV,
Sans Chrome VI,
Pas de corrosion galvanique avec les connexions aluminium,
Grâce à la forte adhésion entre l'acier et ce revêtement, l'Impreg⁺ne s'altère pas lors de la pose ou lors de frottements,
Peut résister jusqu'à des températures de 300°C.

Caractéristiques

Agrément Technique Européen - ETA
Préperçage non requis
Haute résistance à l'arrachement
Revêtement anti-corrosion permettant une utilisation en extérieur (hors athmosphère très corrosive)

Application

Applications

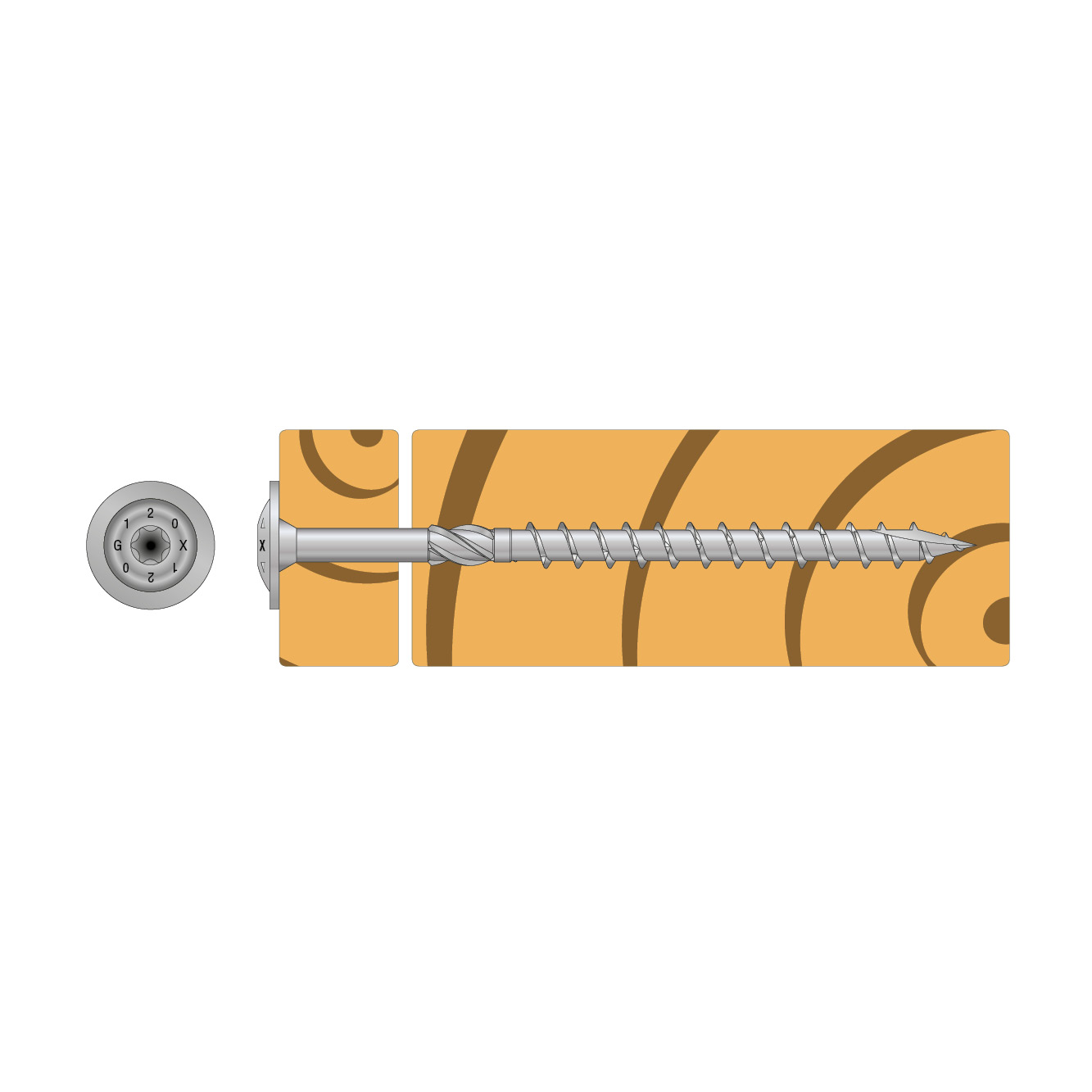

Liaison entre murs CLT, plancher CLT sur mur CLT, panneau CLT sur poutre,
Panneau sur mur,
Assemblages mi-bois,
Ossature bois,
Utilisation en extérieur comme en intérieur...

Avantages

Tête large pour une forte résistance à la traversée de la tête,
Revêtement Impreg⁺pour une utilisation en extérieur et intérieur,

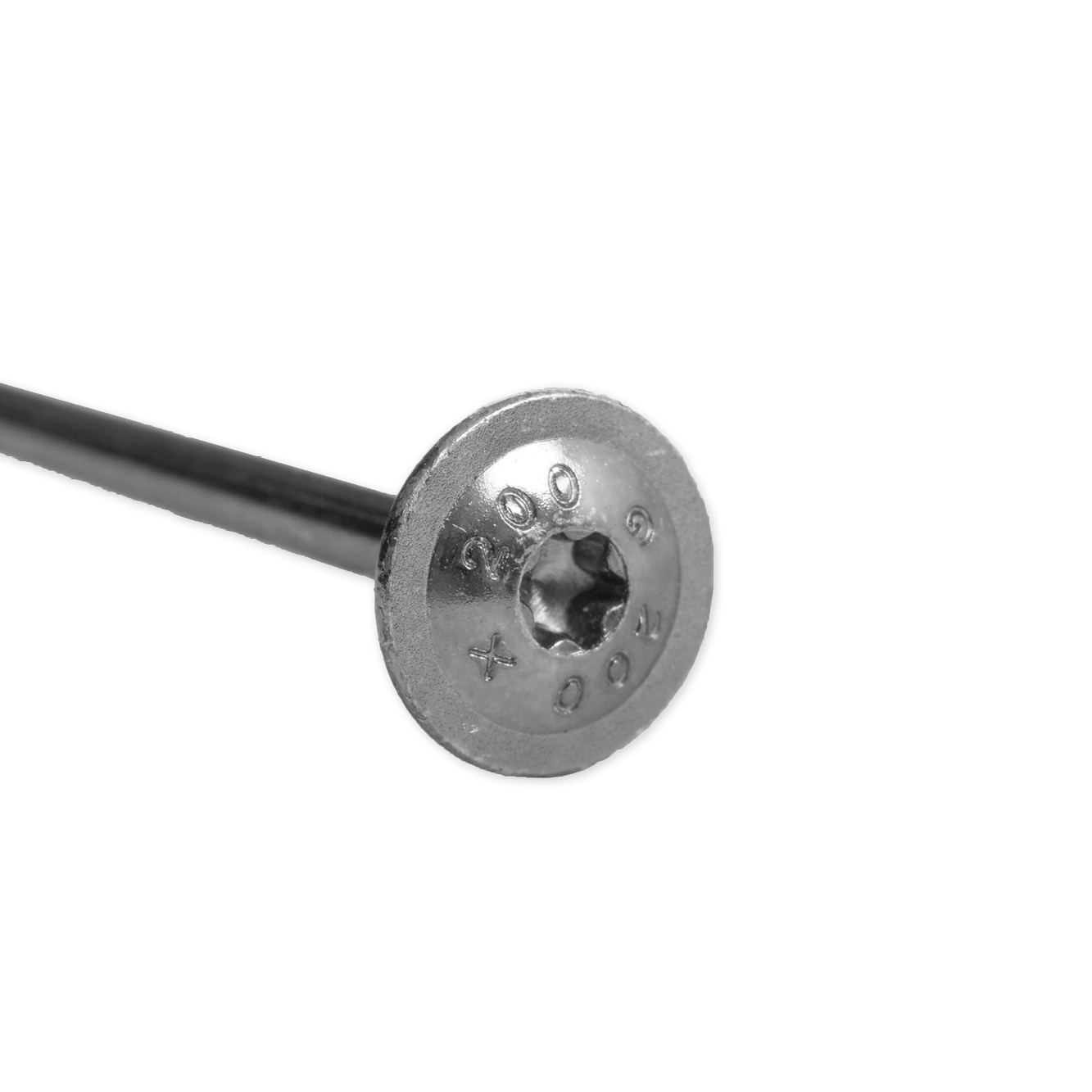

Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts,
Pointe anti-fendage type 17 pour une meilleure amorce du vissage,
Filet asymétrique à grand pas et cranté pour une meilleure résistance à l'arrachement,
Alésoir réduisant les frottements à l'insertion,
Pré perçage non nécéssaire.

Données techniques

Dimensions

Référence	Dimensions fixations[mm]
	Code article	Autre	Dimensions[mm]
	Code article	Qté par boîte	d[mm]	Longueur [L][mm]	dh[mm]	d1[mm]	Longueur du filetage[mm]	Embout[mm]
SWWZ6.0X80	76352	50.0	6	80	14	3.8	50	T-30
SWWZ6.0X90	76452	50.0	6	90	14	3.8	50	T-30
SWWZ6.0X100	76453	50.0	6	100	14	3.8	70	T-30
SWWZ6.0X120	76454	50.0	6	120	14	3.8	70	T-30
SWWZ8.0X80	76455	50.0	8	80	22.2	5.3	50	T-40
SWWZ8.0X90	76457	50.0	8	90	22.2	5.3	50	T-40
SWWZ8.0X100	76601	50.0	8	100	22.2	5.3	50	T-40
SWWZ8.0X120	76603	50.0	8	120	22.2	5.3	80	T-40
SWWZ8.0X140	76604	50.0	8	140	22.2	5.3	80	T-40
SWWZ8.0X180	76605	50.0	8	180	22.2	5.3	80	T-40
SWWZ8.0X200	76606	50.0	8	200	22.2	5.3	80	T-40
SWWZ8.0X240	76607	50.0	8	240	22.2	5.3	80	T-40
SWWZ8.0X300	76608	50.0	8	300	22.2	5.3	80	T-40
SWWZ8.0X340	76609	50.0	8	340	22.2	5.3	80	T-40
SWWZ10.0X160	76610	25.0	10	160	25.9	6.3	80	T-40
SWWZ10.0X180	76611	25.0	10	180	25.9	6.3	80	T-40
SWWZ10.0X200	76612	25.0	10	200	25.9	6.3	80	T-40
SWWZ10.0X240	76613	25.0	10	240	25.9	6.3	80	T-40

Propriétés Caractéristiques

Référence	Paramètres des vis
	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique[Nm]	Paramètre de résistance caractéristique à l’arrachement - fₐₓ,ₖ,₉₀°[N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fₕₑₐd,ₖ[N/mm²]	Résistance caractéristique en traction - fₜₑₙₛ,ₖ[kN]	Résistance caractéristique à la torsion - fₜₒᵣ,ₖ[Nm]	Ratio de torsion
SWWZ6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X90	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X90	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5

Certification

Déclaration de performance (DoP)

fr-dop-e21-0670-02-s-2.pdf

Afficher l'historique

2022-08-26

fr-dop-e21-0670.pdf

Agrément technique européen (ATE)

eta-21-0670-2025-10-17.pdf

Afficher l'historique

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Téléchargements

Solid-Drive - Fixations pour assemblages structurels en bois

Les fixations Solid-Drive facilitent le travail des ingénieurs et des poseurs. Leur conception haute performance améliore leurs valeurs de reprise de charges tout en diminuant leur temps d’installation, réduisant ainsi les coûts de main d’œuvre et de matériaux.
